第二十一章 信息的传递
第4节 越来越宽的信息之路

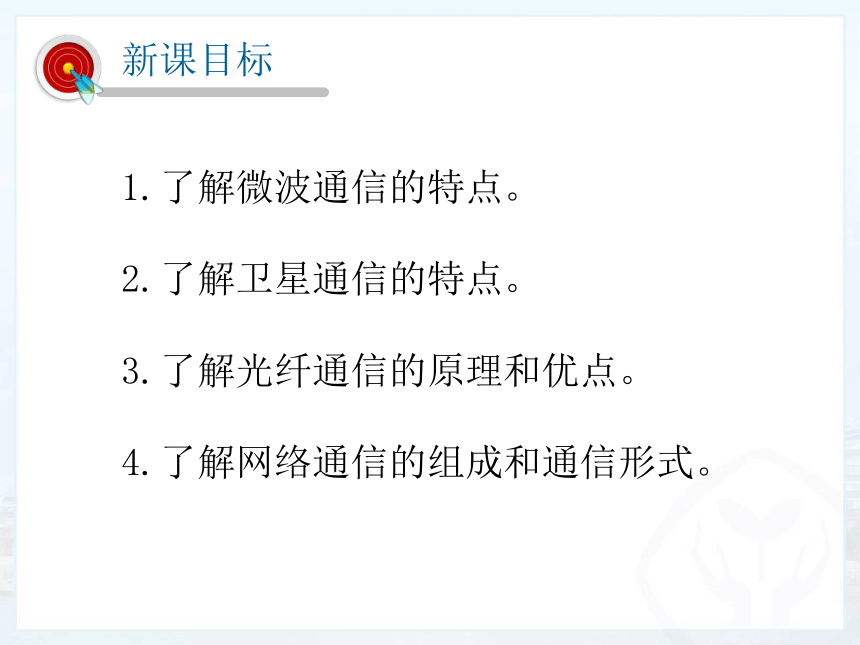

新课目标
1.了解微波通信的特点。

2.了解卫星通信的特点。

3.了解光纤通信的原理和优点。

4.了解网络通信的组成和通信形式。

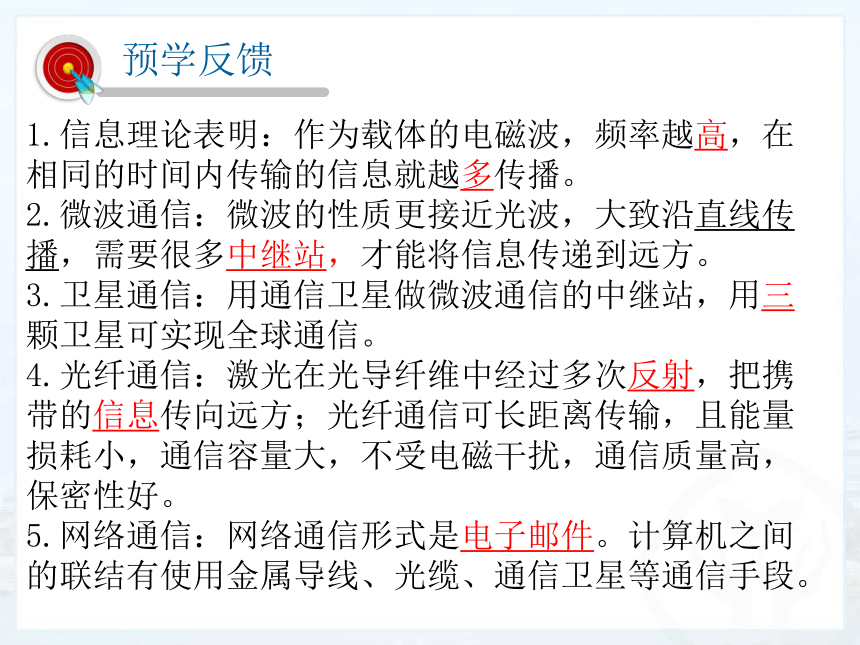

预学反馈
1.信息理论表明：作为载体的电磁波，频率越高，在相同的时间内传输的信息就越多传播。
2.微波通信：微波的性质更接近光波，大致沿直线传播，需要很多中继站，才能将信息传递到远方。
3.卫星通信：用通信卫星做微波通信的中继站，用三颗卫星可实现全球通信。
4.光纤通信：激光在光导纤维中经过多次反射，把携带的信息传向远方；光纤通信可长距离传输，且能量损耗小，通信容量大，不受电磁干扰，通信质量高，保密性好。
5.网络通信：网络通信形式是电子邮件。计算机之间的联结有使用金属导线、光缆、通信卫星等通信手段。

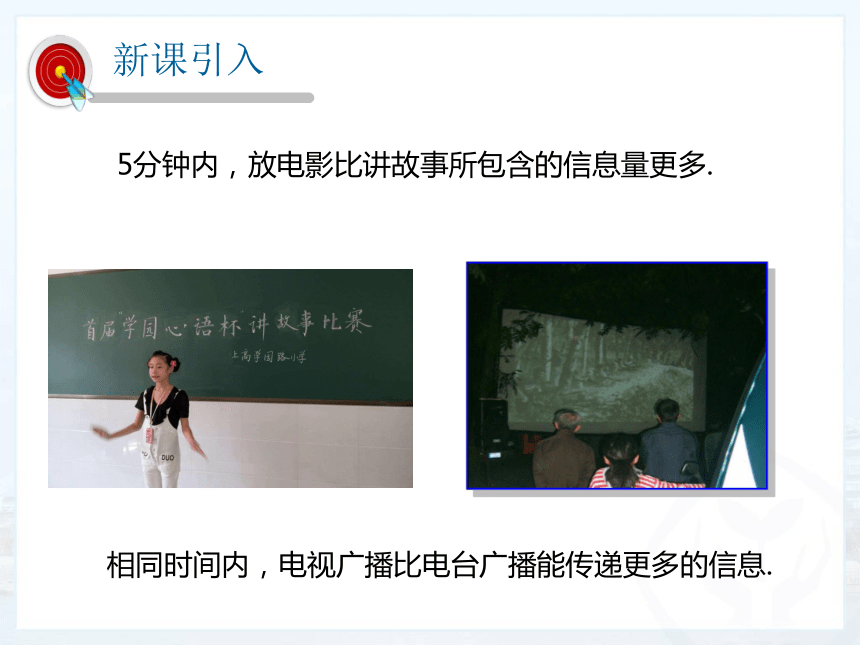

　　5分钟内，放电影比讲故事所包含的信息量更多.
　　相同时间内，电视广播比电台广播能传递更多的信息.

新课引入
微波信号的波长在
10 m ～1 mm之间;
微波信号的频率在30 MHz ～3 ×105 MHz之间，具有大致沿直线传播的特点。
探究一 微波通信

新课讲授
发射
接收

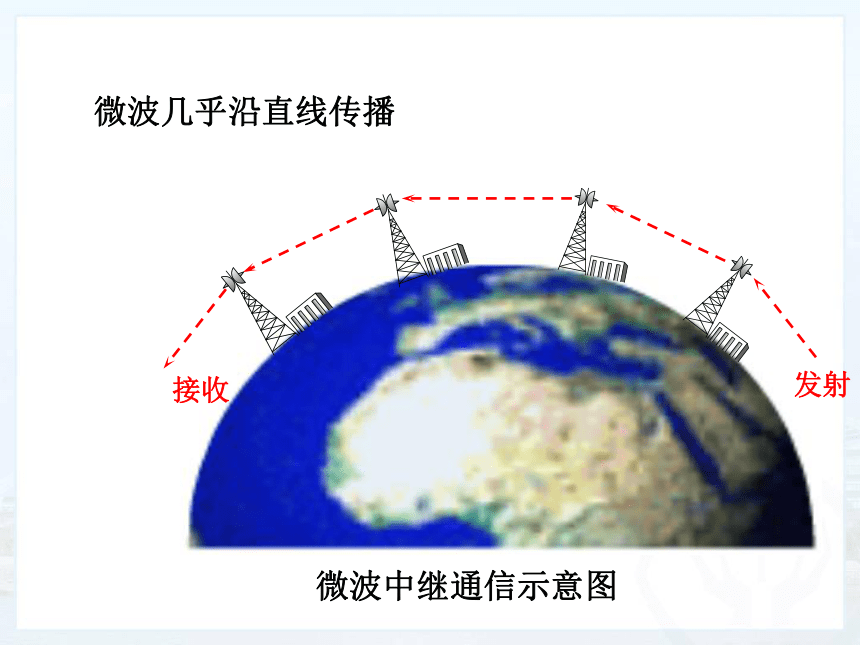

微波中继通信示意图
微波几乎沿直线传播

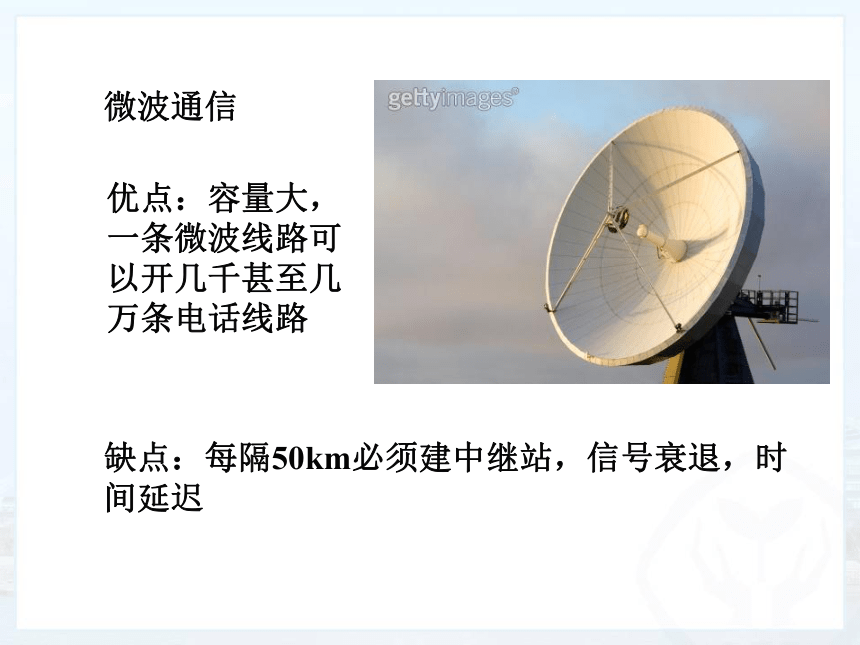

微波通信


优点：容量大，一条微波线路可以开几千甚至几万条电话线路
缺点：每隔50km必须建中继站，信号衰退，时间延迟
答案：可以考虑用月亮作为微波中继站。但月亮离地球太远，微波在传播的过程中信号有衰减，时间有延迟，不能及时同步，并且只有当两地都能看到月亮的时候，两地间才可以实现通信。

解决方案:人造卫星通信

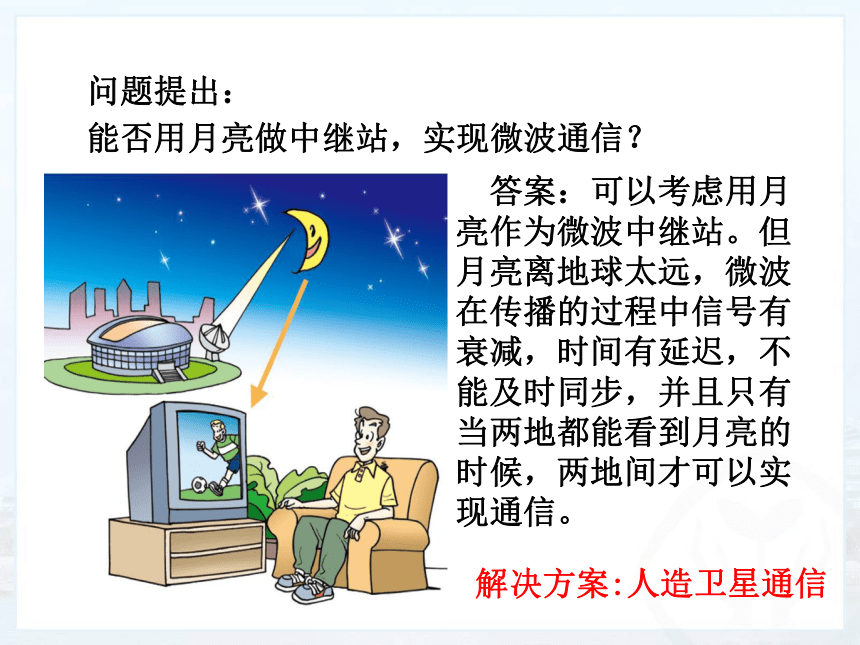

问题提出：
能否用月亮做中继站，实现微波通信？

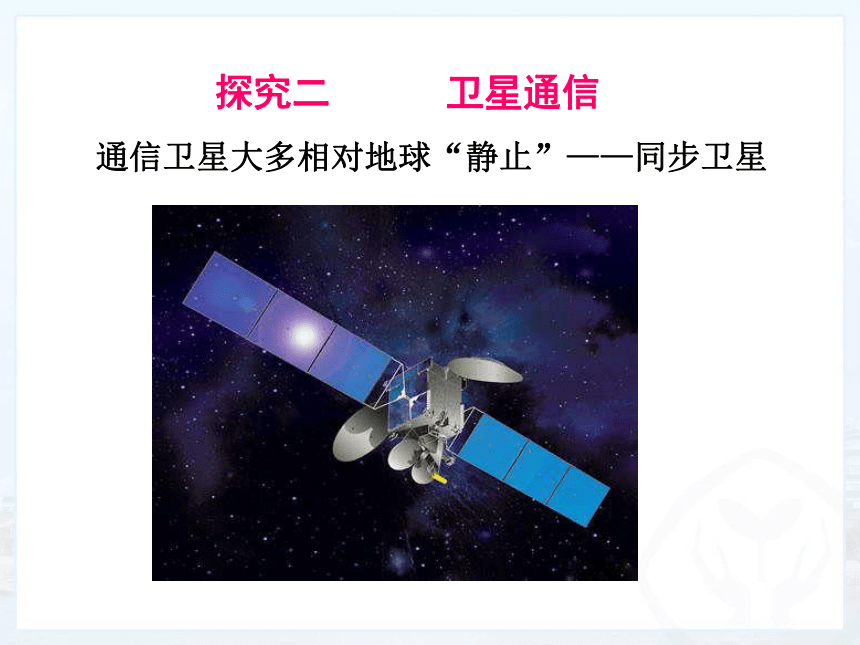

通信卫星大多相对地球“静止”——同步卫星
探究二 卫星通信
三颗同步卫星可以实现全球通信
用碟形天线（大锅）接收来自卫星的信号
中国北斗卫星导航系统
　　光是比微波频率高得多的电磁波。
　　光通信的“高速公路”更宽广，传递信息的容量较大。
　　利用频率单一、方向高度集中的激光进行通信，效果很好。
探究三 光纤通信
光纤通讯技术是近几十年才发展起来的
1966年，华裔物理学家高锟首次利用无线电波导通信的原理，提出了低损耗(20db/km)的光导纤维
(简称光纤)的概念。
1970年，美国康宁公司首次研制成功损耗为20db/km的石英光纤，它是一种理想的传输介质。
1970年,贝尔实验室研制成功室温下连续振荡的半导体激光器(LD)从此，开始了光纤通信迅速发展的时代。
各种光导纤维
光沿着水流传播
实验演示——光可以沿着水流传播
光导纤维
光在光导纤维中的传播
光纤通信的优点：
　　（1）传输频带极宽，通信容量很大；
　　（2）光纤衰减小，无中继设备，传输距离远；
　　（3）频率稳定，信号传输质量高；
　　（4）光纤抗电磁干扰，保密性好。
甲输入信息并发送―――信息被传送到与甲的计算机相联系的服务器A；
服务器A将信息传送到与乙计算机相连接的服务器B；
服务器B将信息再传送到乙计算机中，在相关的聊天软件中显现出来。
探究四 网络通信
19
常见的网络通信方式
QQ
电子邮件
YY
MSN
　　通过因特网可以收发电子邮件，看到不断更新的新闻，查到所需的各种资料。
随着通信技术的发展，现在已经可以在很短的时间内传送越来越大的信息量，信息传送的速度甚至能够满足电视等活动画面的需要，我们已经可以轻松地在网上看电视以及购物了。
电磁波频率越高，相同时间内传输的信息就越多。通信频率越来越高，信息之路越来越宽。
　　微波通信、卫星通信、光纤通信、网络通信。

课堂小结

当堂训练
