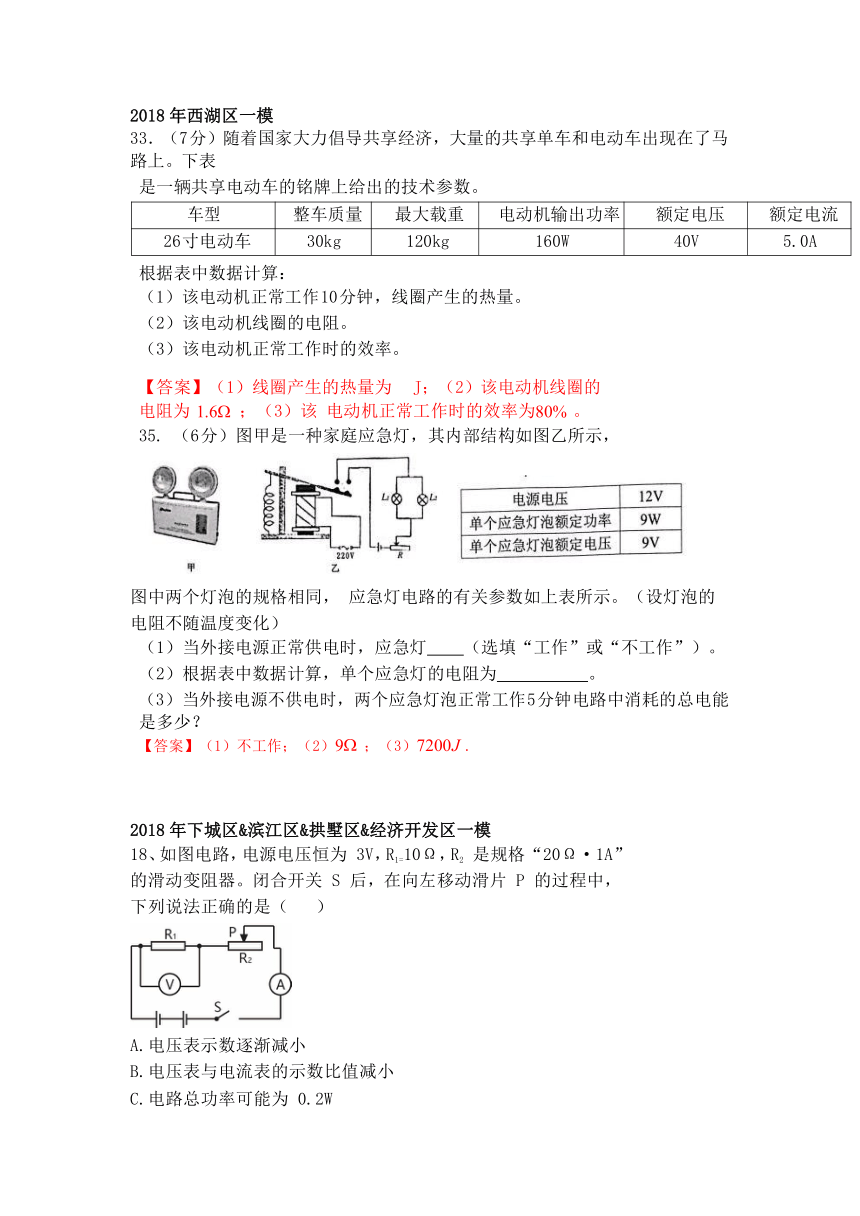

2018年西湖区一模
33．（7 分）随着国家大力倡导共享经济，大量的共享单车和电动车出现在了马路上。下表
是一辆共享电动车的铭牌上给出的技术参数。
车型 整车质量 最大载重 电动机输出功率 额定电压 额定电流
26 寸电动车 30kg 120kg 160W 40V 5.0A
根据表中数据计算：
（1）该电动机正常工作 10 分钟，线圈产生的热量。
（2）该电动机线圈的电阻。
（3）该电动机正常工作时的效率。
【答案】（1）线圈产生的热量为 J；（2）该电动机线圈的电阻为1.6 ；（3）该 电动机正常工作时的效率为 80% 。
（6 分）图甲是一种家庭应急灯，其内部结构如图乙所示，
图中两个灯泡的规格相同， 应急灯电路的有关参数如上表所示。（设灯泡的电阻不随温度变化）
（1）当外接电源正常供电时，应急灯 （选填“工作”或“不工作”）。
（2）根据表中数据计算，单个应急灯的电阻为 。
（3）当外接电源不供电时，两个应急灯泡正常工作 5 分钟电路中消耗的总电能是多少？
【答案】（1）不工作；（2） 9 ；（3） 7200J .
2018年下城区&滨江区&拱墅区&经济开发区一模
18、如图电路，电源电压恒为 3V，R1=10Ω，R2 是规格“20Ω·1A”的滑动变阻器。闭合开关 S 后，在向左移动滑片 P 的过程中，下列说法正确的是（ ）
A.电压表示数逐渐减小
B.电压表与电流表的示数比值减小
C.电路总功率可能为 0.2W
D．R1 的最大功率是 0.9W
【答案】D

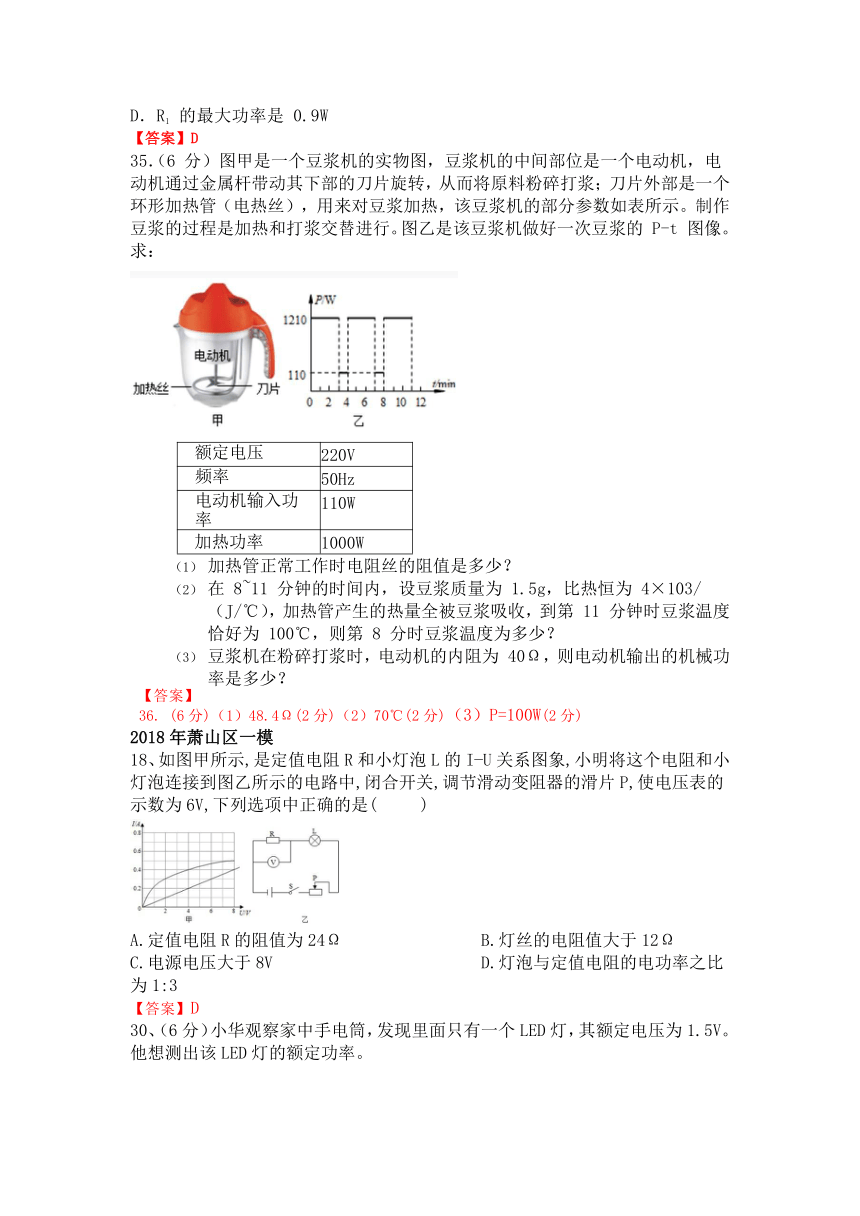

35．（6 分）图甲是一个豆浆机的实物图，豆浆机的中间部位是一个电动机，电动机通过金属杆带动其下部的刀片旋转，从而将原料粉碎打浆；刀片外部是一个环形加热管（电热丝），用来对豆浆加热，该豆浆机的部分参数如表所示。制作豆浆的过程是加热和打浆交替进行。图乙是该豆浆机做好一次豆浆的 P-t 图像。求：
额定电压 220V
频率 50Hz
电动机输入功率 110W
加热功率 1000W
加热管正常工作时电阻丝的阻值是多少？
在 8~11 分钟的时间内，设豆浆质量为 1.5g，比热恒为 4×103/（J/℃），加热管产生的热量全被豆浆吸收，到第 11 分钟时豆浆温度恰好为 100℃，则第 8 分时豆浆温度为多少？
豆浆机在粉碎打浆时，电动机的内阻为 40Ω，则电动机输出的机械功率是多少？
【答案】
(6分)（1）48.4Ω(2分)（2）70℃(2分)（3）P=100W(2分)
2018年萧山区一模
18、如图甲所示,是定值电阻R和小灯泡L的I?U关系图象,小明将这个电阻和小灯泡连接到图乙所示的电路中,闭合开关,调节滑动变阻器的滑片P,使电压表的示数为6V,下列选项中正确的是( )
A.定值电阻R的阻值为24Ω B.灯丝的电阻值大于12Ω
C.电源电压大于8V D.灯泡与定值电阻的电功率之比为1:3
【答案】D
30、（6分）小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5V。他想测出该LED灯的额定功率。

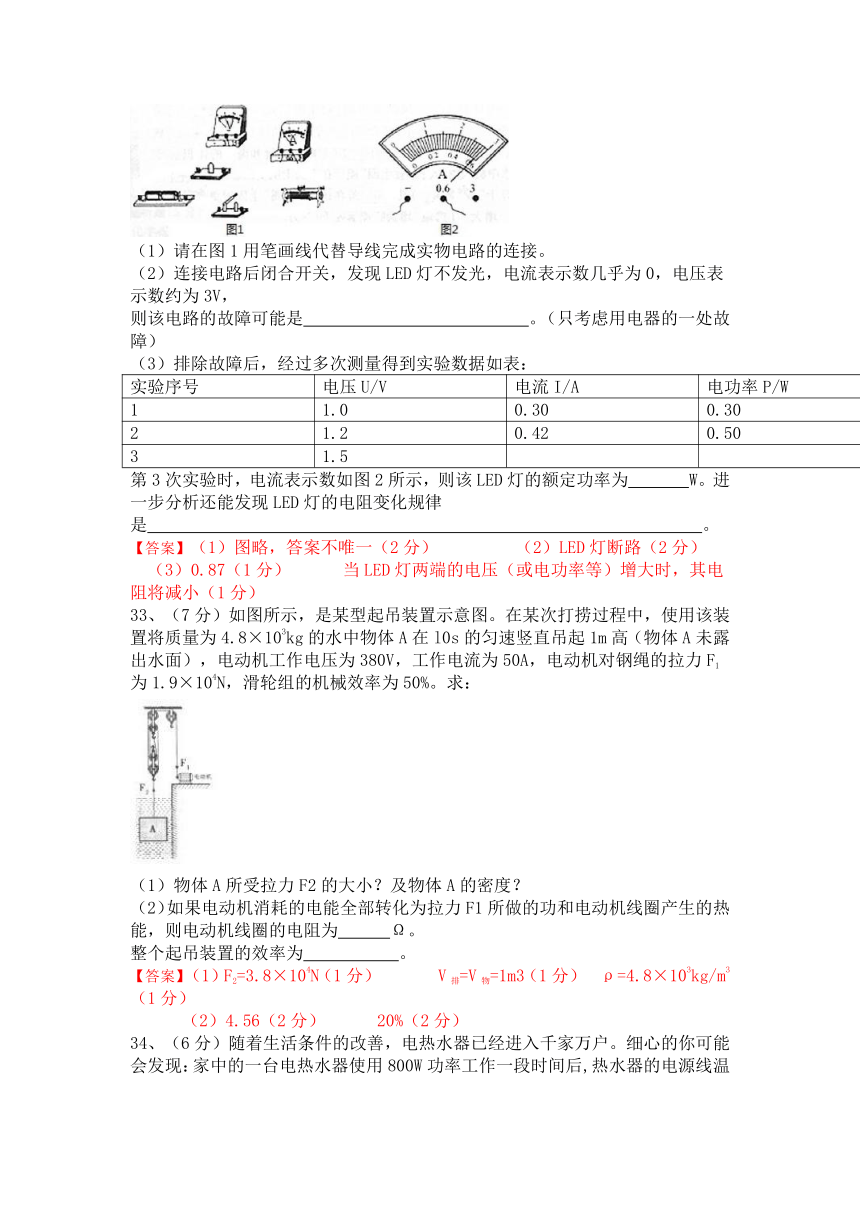

（1）请在图1用笔画线代替导线完成实物电路的连接。
（2）连接电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3V，
则该电路的故障可能是 。（只考虑用电器的一处故障）
（3）排除故障后，经过多次测量得到实验数据如表：
实验序号 电压U/V 电流I/A 电功率P/W
1 1.0 0.30 0.30
2 1.2 0.42 0.50
3 1.5
第3次实验时，电流表示数如图2所示，则该LED灯的额定功率为 W。进一步分析还能发现LED灯的电阻变化规律是 。
【答案】（1）图略，答案不唯一（2分） （2）LED灯断路（2分）
（3）0.87（1分） 当LED灯两端的电压（或电功率等）增大时，其电阻将减小（1分）
33、（7分）如图所示，是某型起吊装置示意图。在某次打捞过程中，使用该装置将质量为4.8×103kg的水中物体A在l0s的匀速竖直吊起1m高（物体A未露出水面），电动机工作电压为380V，工作电流为50A，电动机对钢绳的拉力F1为1.9×104N，滑轮组的机械效率为50%。求：
（1）物体A所受拉力F2的大小？及物体A的密度？
（2）如果电动机消耗的电能全部转化为拉力F1所做的功和电动机线圈产生的热能，则电动机线圈的电阻为 Ω。
整个起吊装置的效率为 。
【答案】（1）F2=3.8×104N（1分） V排=V物=1m3（1分） ρ=4.8×103kg/m3（1分）
（2）4.56（2分） 20%（2分）

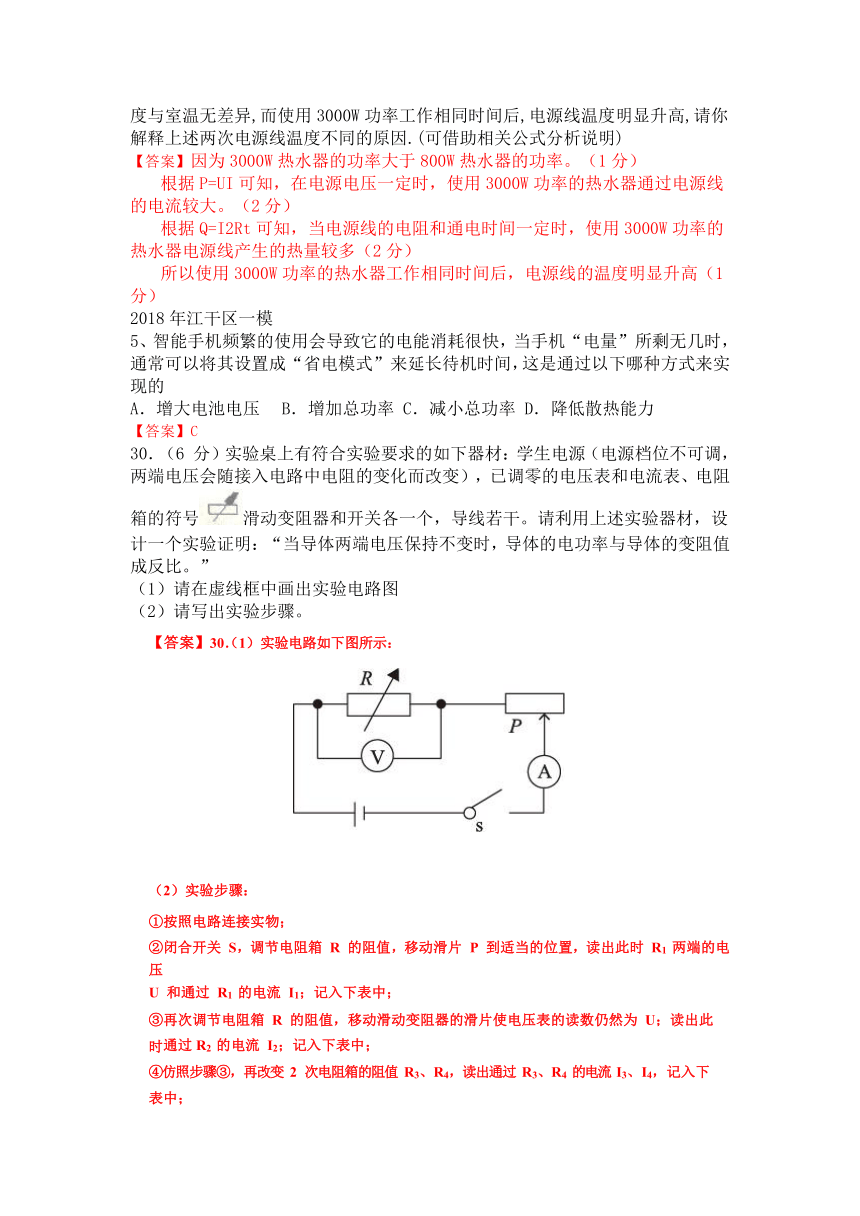

34、（6分）随着生活条件的改善，电热水器已经进入千家万户。细心的你可能会发现：家中的一台电热水器使用800W功率工作一段时间后,热水器的电源线温度与室温无差异,而使用3000W功率工作相同时间后,电源线温度明显升高,请你解释上述两次电源线温度不同的原因.(可借助相关公式分析说明)
【答案】因为3000W热水器的功率大于800W热水器的功率。（1分）
根据P=UI可知，在电源电压一定时，使用3000W功率的热水器通过电源线的电流较大。（2分）
根据Q=I2Rt可知，当电源线的电阻和通电时间一定时，使用3000W功率的热水器电源线产生的热量较多（2分）
所以使用3000W功率的热水器工作相同时间后，电源线的温度明显升高（1分）
2018年江干区一模
5、智能手机频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长待机时间，这是通过以下哪种方式来实现的
增大电池电压 B．增加总功率 C．减小总功率 D．降低散热能力
【答案】C
30．（6 分）实验桌上有符合实验要求的如下器材：学生电源（电源档位不可调，两端电压会随接入电路中电阻的变化而改变），已调零的电压表和电流表、电阻箱的符号滑动变阻器和开关各一个，导线若干。请利用上述实验器材，设计一个实验证明：“当导体两端电压保持不变时，导体的电功率与导体的变阻值成反比。”
（1）请在虚线框中画出实验电路图
（2）请写出实验步骤。
【答案】30．（1）实验电路如下图所示：
（2）实验步骤：
①按照电路连接实物；
②闭合开关 S，调节电阻箱 R 的阻值，移动滑片 P 到适当的位置，读出此时 R1 两端的电压
U 和通过 R1 的电流 I1；记入下表中；
③再次调节电阻箱 R 的阻值，移动滑动变阻器的滑片使电压表的读数仍然为 U；读出此时通过R2 的电流 I2；记入下表中；
④仿照步骤③，再改变 2 次电阻箱的阻值 R3、R4，读出通过 R3、R4 的电流 I3、I4，记入下表中；
次数 物理量 1 2 3 4
R/Ω
U/N
I/A
P/W
⑤比较 P 与 R 的大小关系即可。
34．（6 分）某自动豆浆机工作时，电热管加热与电动机打浆过程交替进行，工作过程均不计热量损失，其部分参数如下表[取c 豆浆= 4 103J/ kg℃ ]；
空豆浆机放在水平桌面上，接触面积为 4cm2，求对水平面的压强为多少？
计算加热管正常工作 80s，可使 1kg 豆浆温度升高多少摄氏度？
若豆浆机正常打好一次豆浆消耗的总电能为 017kW·h，加热与打浆的时间之比为
3:1，则打好一次豆浆需要多少时间？
【答案】34．（1） 5104 Pa ；（2）22℃；（3）12min
35．（6 分）阴雨天，空气潮湿，能见度低，路面湿滑，为保证旅客上下车安全，需在车门旁开启警示灯。某同学设计了如图乙所示的模拟电路。问：
选择图甲中的 （选择“R1”或“R2”）湿敏电阻，将它串联在图乙电路中的 （选择“A”或“B”）位置，闭合开关，警示灯能随湿度变化而自动调整亮度，且不能闪烁。
已知电源电压为 6V，警示灯的规格是“6V 3V”，当空气湿度为 80%时，闪烁的过程中，灯较暗时的实际功率是多少？（电磁铁电阻忽略不计）？
【答案】35．（1）R2；B；（2）0.75W
2018年上城区一模
33.（7分）市场上流行着这样一款风速可调的风扇帽子（如图），深受中小学生欢迎。小陈观察发现其实这就是一个小型电动机。己知：该电动机线圈电阻为r，电源电压为U，风扇以最大转速工作时，通过的电流是I。
（1）这个电动机可以调节风速，一定还有一个元件是 ；
（2）风扇以最大转速工作时，电动机的机械效率是多少?
（3）按住扇叶一段时间，再放开，发现风扇没动。仔细检查发现，电动机已烧毁。
小陈疑惑：转都没转怎么就烧毁了！请帮助推导分析原因。
【答案】33. （1）滑动变阻器；（2） (3)电动机不转动时，电能全部转换为内能，电流较大，由焦耳定律Q=I2Rt可知，电流过大时，导线发热较严重，故烧毁电动机。
2018年余杭区一模
30.现有规格为“6V,6W”的小灯泡L1，“6V，3 ”的小灯泡L2，因为铭牌模糊无法辨别。请选择合适器材、设计实验方案同时进行比较辨别。器材有：6V电源、开关、导线若干。
（1）请选择合适的元件，画出电路图。 （2）简要写出实验过程及判断方法。
【答案】合理即可
33.（7分）电动机是一种使用广泛地动力机械。从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。
(1)安装完毕，闭合开关后，发现电动机的转动方向与要求的相反，他们怎样做才能达到要求？
(2)如果某电动机线圈的电阻为R,电动机工作时两端的电压为U,通过电动机的电流为I,请推导此电动机电能转化为机械能的效率
(3)改进实验后，使电动机转轴转动，移动滑动滑片，记下电压表和电流表的示数，数据记录如下：如在正常工作时,转子突然被卡住,此时电动机的发热功率多大?
U(V) I(A)
不转动 0.3 0.6
转动 3 2
答案：(1)改变电流方向（正负极对调）(2)η=(U?IR)/U (3)18W
2017年西湖区一模
30、（6分）在“测定小灯泡的电功率”的实验中，小灯泡上标有“2.5V”字样。
?
（1）甲图所示的实验电路中尚缺少一根导线，请用笔画线代替导线将电路连接完整。
U/V 2 2.5 3
I/A 0.22 0.26 0.30
（2）将甲图电路正确了解后进行实验，测得数据如表所示。结束时，断开开关发现电表如图乙所示。电流表出现这种现象的原因是_____。
（3）利用已知信息计算，该灯泡的额定功率是___W。
【答案】(1)根据电压表与灯泡并联、电流表与灯泡串联可知，只要把电流表0.6A的接线柱与灯泡串联即可，如图所示：
；
(2)断开开关时，图乙中电压表有示数，但电流表的指针却指在零刻度左侧的位置，出现这种现象的原因是电流表在使用前没有调零；
(3)由表格可知，灯泡在额定电压2.5V时通过的电流为0.26A，所以灯泡的额定功率：
P=UI=2.5V×0.26A=0.65W.
33、（7分）如图所示是利用电动机提升重物的示意图,其中D是直流电动机，P是一个质量为m的重物，它用细绳拴在电动机的轴上。闭合开关S重物P以速度v被匀速提升，这时电流表和电压表的示数分别是I=5.0A和U=220V。若重物P上升的速度v=0.90m/s，质量m=100kg，不计一切摩擦（g取10N/kg）求：
电动机消耗的电功率；(2)电动机线圈的电阻。
【答案】(1)电动机的输入功率：
P入=UI=5×220W=1100W
(2)电动机的输出功率：
P出=mgv=100×10×0.9=900W
电动机线圈的发热功率：
P热=P入?P出
P热=I2R
代入数据，联立解得：
R=8Ω
答：(1)电动机消耗的电功率为1100V；
(2)电动机线圈的电阻为8Ω.
《都市快报》“好奇实验室”选择了iPhone6和三星i9300这两款手机，进行了进水的极限 体验测试，将这两部手机同时浸入1.2米深池水底部，看谁先黑屏？测试结果如右表所示。两部手机捞出后，经过擦干、埋在大米中4天等处理，三星i9300神奇复活，各项操作一切正常，而iPhone6一直没有任何反应。
(1)针对两款手机入水后闪光灯均自动打开的现象，你认为可能的原因是____________________。
（2）假若在水中的三星i9300电池因遇水发生短路，电池总能量的50%转化为内能，而这些内能全部被水吸收，那么可使池水温度升高多少°C？（池水质量100千克，水的比热4200J/(kg●°C）,不考虑其他散热情况）
【答案】1、手机程序设计使进水后的闪光灯自动打开；水导电连通了闪光灯的开关；水底存在压强触发了某个传感器而使闪光灯发光（其它答案合理均给分）
2、0.036°C
2017年余杭区一模
答案：A
33．（7 分）某同学对录音机中的小电动机用如图电路进行实验研究。闭合开关，移动滑动变阻器的滑片，当电压表的示数为 0.40 V 时，电流表的示数为 0.20 A，此时电动机未转动。当电压表的示数为 2.0 V 时，电流表的示数为 0.30 A，此时电动机匀速转动，求：
电动机线圈的电阻；
电动机转动时消耗的电功率；
电动机转动时产生的机械功率。
【答案】
2017年上城区一模
33、（7分）桥式起重机是利用卷扬机和滑轮组工作。已知电动卷扬机工作电压为380V，某次提起重物时通过的电流为5A，动滑轮中500N，被提升的物体M重2500N，物体以0.5m/s的速度匀速上升15m。不计绳重及摩擦。求：
（1）滑轮组提升重物的机械效率。
（2）提升过程中卷扬机线圈产生的热量。
（3）电动卷扬机的线圈电阻。
【答案】
35、（6分）小金绘制了电饭锅简化电路图，并记录了电饭锅和电能表上的数据如下：
（1）当温控开关闭合时，电饭锅处于“高温烧煮”档还是“保温”档？此时电路中的电阻为多少？
（2）已知电饭锅在额定电压下工作720s，恰好能将标准大气压下1.8kg、20℃的水烧开。该电饭锅烧开这些水时的热效率是多少？[c水=4200J/(kg℃)]
（3）在第（2）中电饭锅工作过程中电能表转了多少圈？
【答案】
2017年下城区一模
（6分）如图所示的小型四旋翼无人机是一种能够垂直起降的小型遥控飞行器。若质量m=2kg的无人机从地面上静止开始竖直向上飞起，20s末无人机离地高度h=50m，整个运动过程中电动机提供升力F=24N，所受空气阻力f大小不变，且无人机动能增加量△E=25J。已知动力系统的电动机工作电压U=25V，电流I=3A，求：
（1）无人机上升过程中受到的空气阻力f。（g=10N/kg）
（2）该电动机的线圈电阻R。（保留1位小数）
【答案】
35.（6分）图示的陶瓷电热水壶的工作电路如图甲所示，R0恒为10Ω。RT是热敏电阻，它的电阻值与温度的关系如图乙所示。
（1）用此电热水壶将2kg的水从20℃加热到100℃，水需要吸收多少热量？（水的比热容是4.2×103J/kg.℃）
（2）当温度为100℃时，图甲电路消耗的总功率为多少?
（3）该电热水壶在水烧干后，未切断电路的情况下，不会过热的原因是什么？
【答案】
