课件34张PPT。

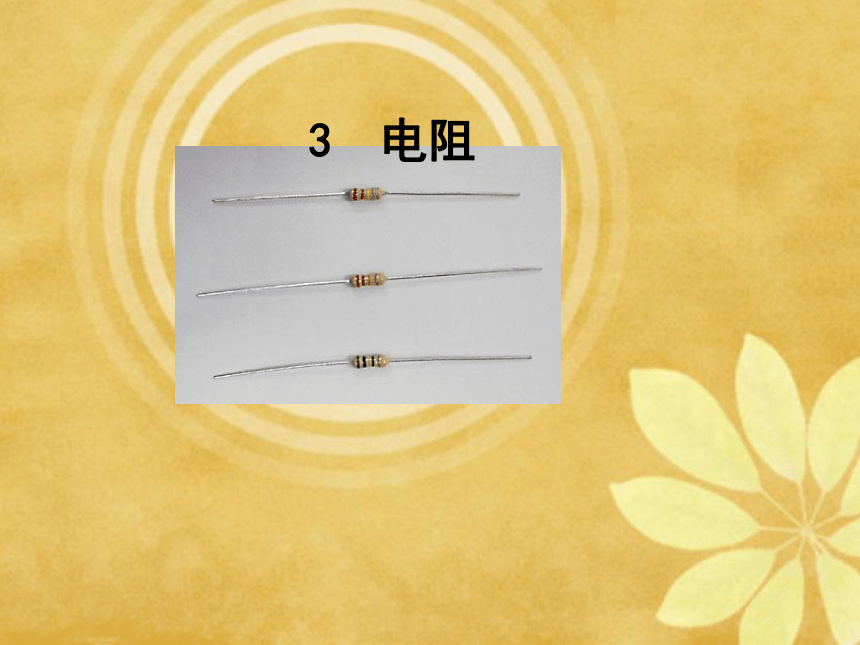

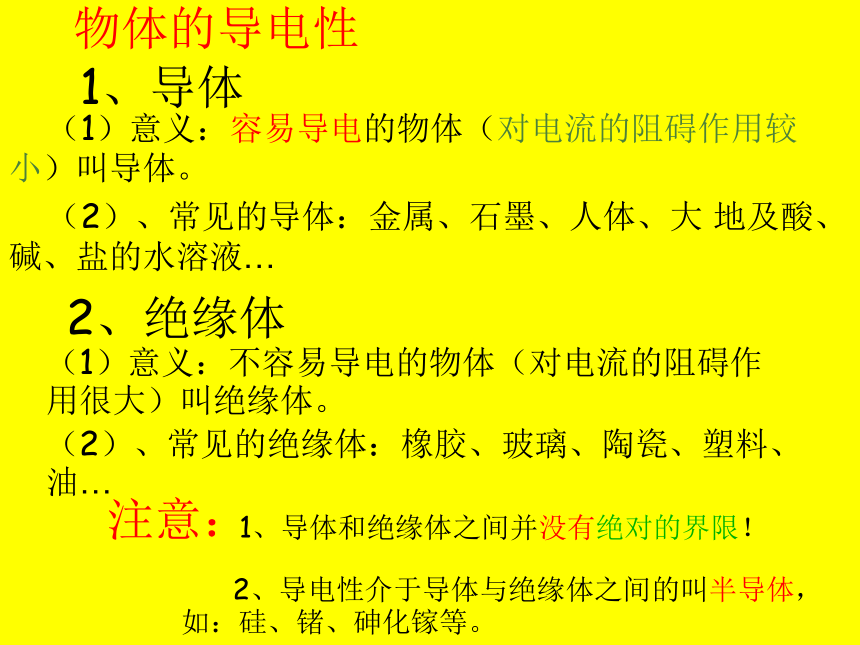

3 电阻复习1、一个完整简单的电路由哪些组成?(电源、开关、用电器和导线) 2、你注意没有,导线一般用什么材料制作?(铝、铜等等)3、导线为啥不用塑料、玻璃等材料来制作? (原来不同材料构成的物体的导电性一般不同)请同学们看书P70,认真阅读图5-3-3物体的导电性1、导体 (1)意义:容易导电的物体(对电流的阻碍作用较小)叫导体。 (2)、常见的导体:金属、石墨、人体、大 地及酸、碱、盐的水溶液…2、绝缘体(1)意义:不容易导电的物体(对电流的阻碍作用很大)叫绝缘体。(2)、常见的绝缘体:橡胶、玻璃、陶瓷、塑料、油…注意:1、导体和绝缘体之间并没有绝对的界限!

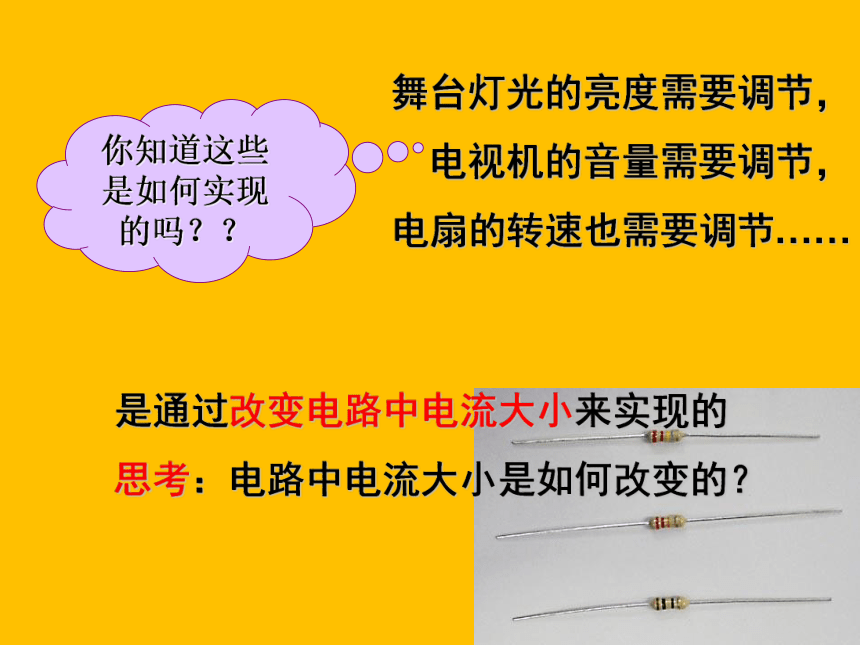

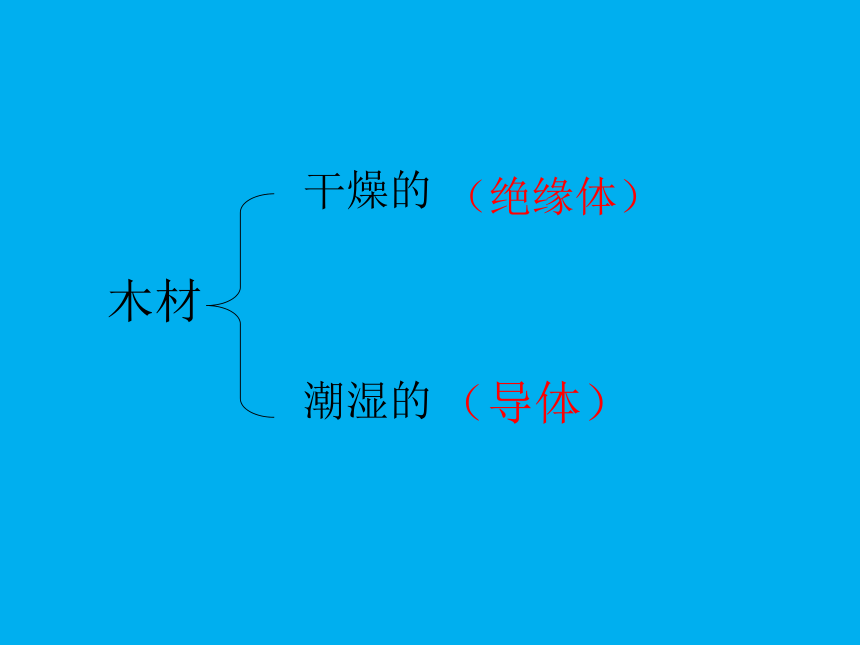

2、导电性介于导体与绝缘体之间的叫半导体,如:硅、锗、砷化镓等。木材干燥的潮湿的(绝缘体)(导体)舞台灯光的亮度需要调节,
电视机的音量需要调节,
电扇的转速也需要调节……你知道这些是如何实现的吗??是通过改变电路中电流大小来实现的

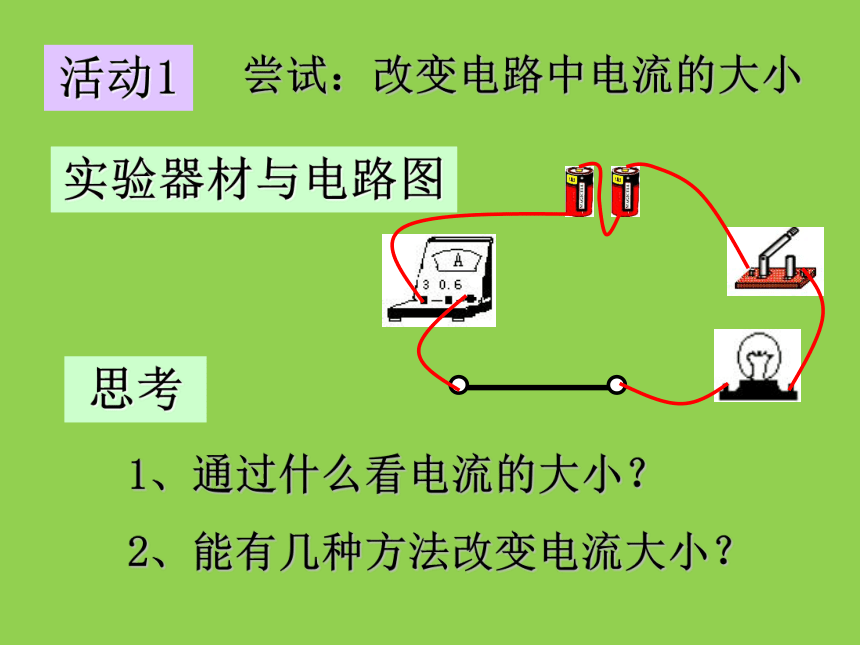

思考:电路中电流大小是如何改变的?活动1尝试:改变电路中电流的大小实验器材与电路图思考1、通过什么看电流的大小?

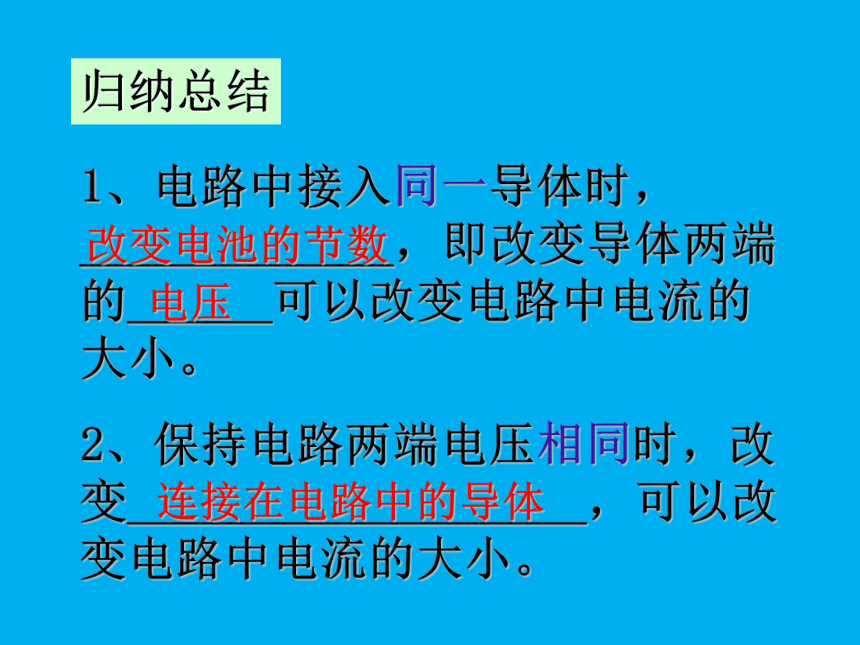

2、能有几种方法改变电流大小?归纳总结1、电路中接入同一导体时,_____________,即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时,改变___________________,可以改变电路中电流的大小。改变电池的节数电压 连接在电路中的导体 1、为什么在同一电路中,选用不同的导体,电路中的电流不同呢?

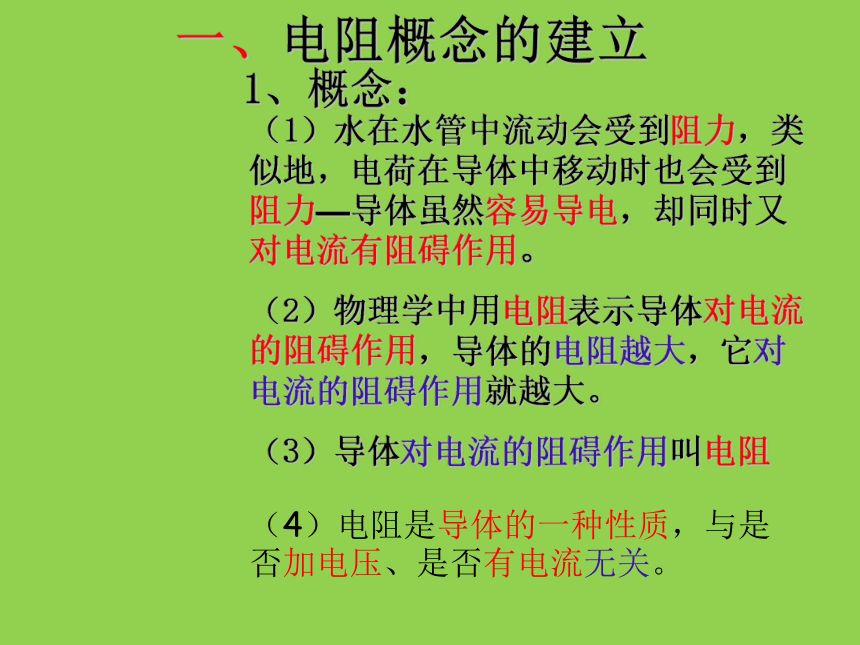

不同导体对电流的阻碍作用不同。2、钢、铁也是导体,又多又便宜,为啥一般不用它们做导线?物理学中,用电阻来表示导体对电流的阻碍作用。一、电阻概念的建立1、概念:(1)水在水管中流动会受到阻力,类似地,电荷在导体中移动时也会受到阻力—导体虽然容易导电,却同时又对电流有阻碍作用。
(2)物理学中用电阻表示导体对电流的阻碍作用,导体的电阻越大,它对电流的阻碍作用就越大。

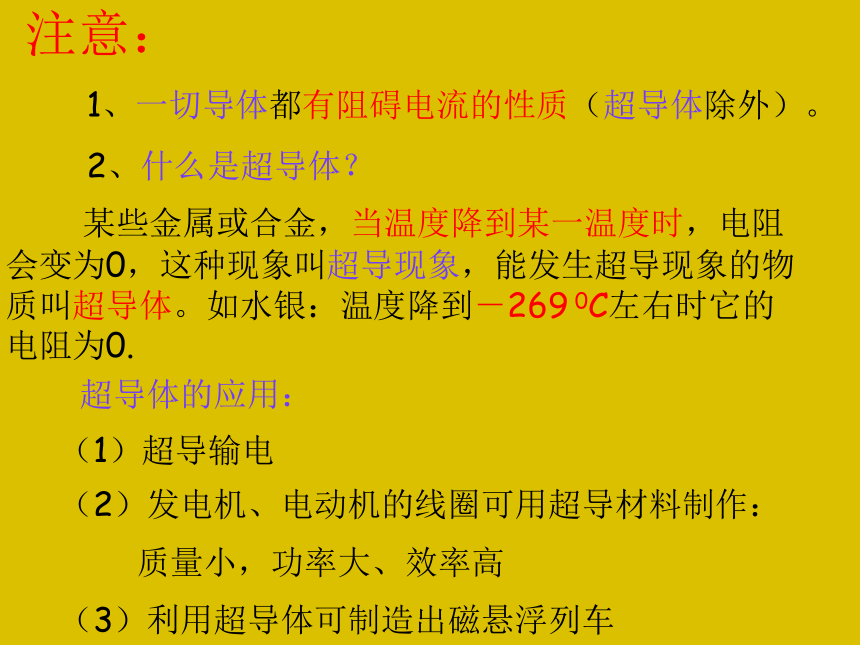

(3)导体对电流的阻碍作用叫电阻(4)电阻是导体的一种性质,与是否加电压、是否有电流无关。 注意:1、一切导体都有阻碍电流的性质(超导体除外)。2、什么是超导体?
某些金属或合金,当温度降到某一温度时,电阻会变为0,这种现象叫超导现象,能发生超导现象的物质叫超导体。如水银:温度降到-269 0C左右时它的电阻为0.
超导体的应用:(1)超导输电(2)发电机、电动机的线圈可用超导材料制作:
质量小,功率大、效率高

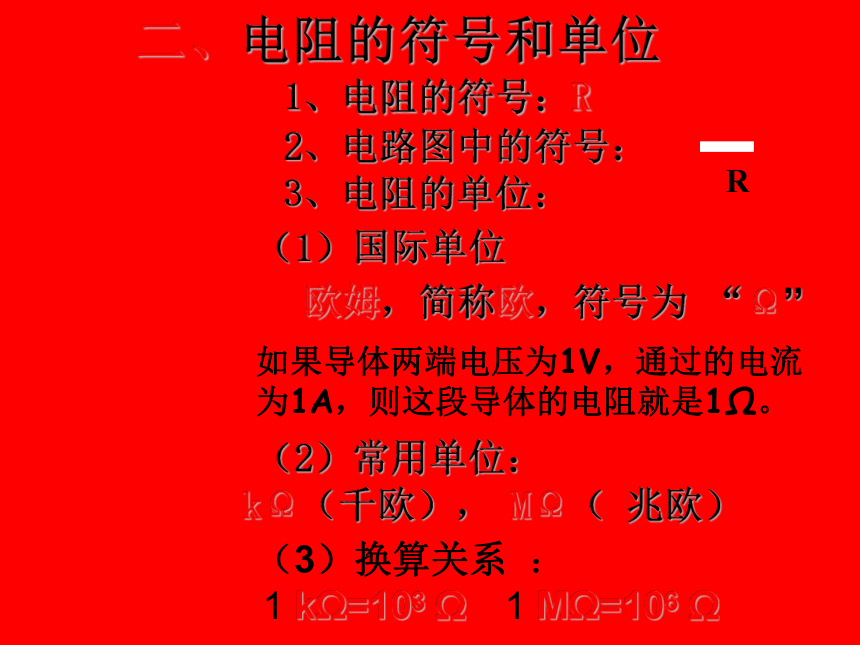

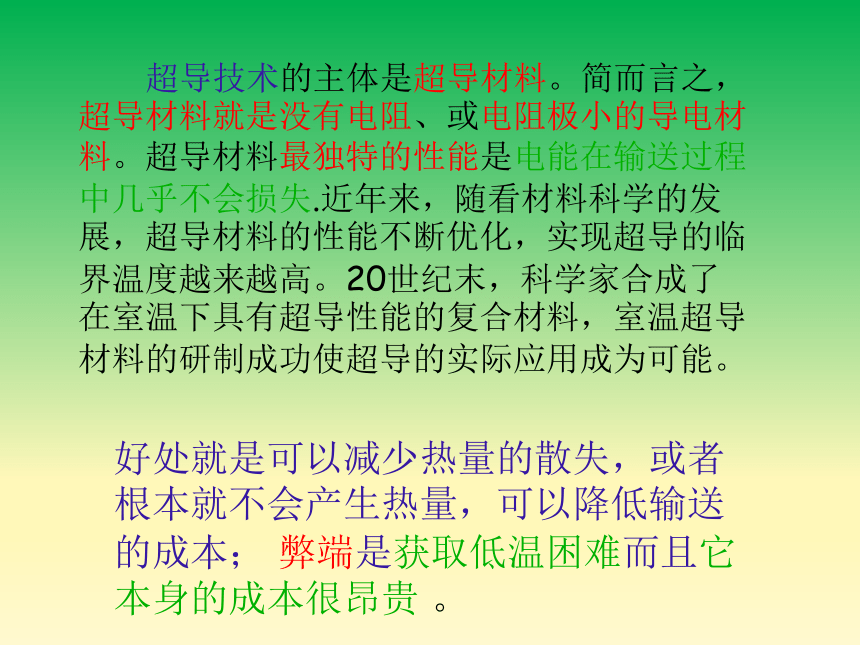

(3)利用超导体可制造出磁悬浮列车 超导技术的主体是超导材料。简而言之,超导材料就是没有电阻、或电阻极小的导电材料。超导材料最独特的性能是电能在输送过程中几乎不会损失.近年来,随看材料科学的发展,超导材料的性能不断优化,实现超导的临界温度越来越高。20世纪末,科学家合成了在室温下具有超导性能的复合材料,室温超导材料的研制成功使超导的实际应用成为可能。 好处就是可以减少热量的散失,或者根本就不会产生热量,可以降低输送的成本; 弊端是获取低温困难而且它本身的成本很昂贵 。二、电阻的符号和单位1、电阻的符号:R 2、电路图中的符号:3、电阻的单位:欧姆,简称欧,符号为 “Ω”(2)常用单位:kΩ(千欧), MΩ( 兆欧)(3)换算关系 : 1 kΩ=103 Ω 1 MΩ=106 Ω
(1)国际单位如果导体两端电压为1V,通过的电流为1A,则这段导体的电阻就是1Ω。注意:活动2探究:决定导体电阻大小的因素思考研究方法:
1、根据猜想你需要怎样的一些导线?
2、在实验中你如何将导体的电阻“显示”出来?
3、你能设计出实验记录表吗?
4、你能设计电路,并画出实验电路图吗?
控制变量法
猜想一:猜想二:猜想三:猜想四:猜一猜导体的电阻可能与导体的长度有关
导体的电阻可能与导体的粗细有关
导体的电阻可能与导体的材料有关
导体的电阻可能与导体的温度有关
通过比较灯的亮暗来判断,如灯亮,则对电流阻碍作用小,电阻小。 通过比较电流表中电流的大小,如电流大,则对电流的阻碍作用小,电阻小。既可比较灯的亮暗,也可比较电流的大小探究决定电阻大小的因素结论:在长度、横截面积相同的情况下,导体的电阻跟材料有关。结论:在材料、横截面积相同的情况下,导体的电阻跟长度有
关,长度越长,电阻越大。结论:在材料、长度相同的情况下,导体的电阻跟横截面积
有关,横截面积越大,电阻越小。
实验结论1、在长度、横截面积相同的情况下,导体的电阻跟材料有关。
2、在材料、横截面积相同的情况下,导体的电阻跟长度有关,长度越长,电阻越大。
3、在材料、长度相同的情况下,导体的电阻跟横截面积有关,横截面积越大,电阻越小。
思考:为什么白炽灯通常是在开灯那一瞬间容易烧?为了弄明白这个道理,下面做个实验。结论:1、对大多数导体来说,温度越高,电阻越大,即电阻随温度的升高而增大. 照图加热,观察灯泡的亮度变化。电阻大小还跟温度有关:2、但也有少数导体,电阻随温度的升高而减小,如:碳。
注意:1、一只灯泡的灯丝断了再接上,比原来 更亮,这是因为灯丝的长度变( )
灯丝的电阻变( ),通过灯丝的电流变( )的缘故。
训练:短小大 2.有一段裸导线,下列方法可以减小它
的电阻的是( ):
A、把导线拉长一些
B、把导线对折起来
C、加大导线两端的电压
D、减小通过导线的电流 B3、下列关于电阻的说法中,正确的是( )
A、通过导体的电流越大,电阻就越大。
B、导体中有电流时有电阻,无电流时电阻为零。
C、铁导线的电阻比铜导线的电阻大。
D、一般来说,对于大多数金属导体,通电时的电阻比不通电时的电阻稍大些。DACFC、G横截面积3、决定电阻大小的因素: 电阻的大小与导体的长度、横截面积和材料有关,还与导体的温度有关。
小结4、电阻的符号:R5、电阻在电路图中的符号:6、电阻的单位:欧姆,简称欧,符号为 “Ω”1、导体对电流的阻碍作用叫电阻。2、电阻是导体本身的一种性质,与导体两
端是否加电压、导体中是否有电流无关。
变阻器什么叫变阻器?通过改变电阻来控制电流的装置叫变阻器。滑动变阻器电阻箱(练习册P83 图5-40 )滑动变阻器构造:(1)A、B:电阻线两端的接线柱;
C、D:与滑片P连通的接线柱。(2)①:金属杆
②:金属滑片P
③:电阻丝绕成的线圈
④:瓷筒
⑤:支架滑动变阻器符号:在电路图中的符号实物示意图符号滑动变阻器原理:实验:课本P73 图5-3-9滑动变阻器的原理是什么?思考:它是利用电阻率较大的合金线(电阻线)制成的,改变电阻线在电路中的长度,逐渐改变电阻,从而逐渐改变电流的。作用:1、改变电路中的电流
2、保护其它用电器滑动变阻器使用方法:1、串联在电路中(也可并联)。
2、接线时滑片P应该放在阻值最大
的位置。
3、不能超过它允许通过的最大电流。
4、四个接线柱的:一“上”一“下”,
各用一个接线柱。
滑动变阻器注意:1、滑动变阻器上标的“2A 50Ω”是什么意思?
“2A”:允许通过的最大电流是2A.
“50Ω”:表示它的阻值变化范围是0~50Ω(或: 连入
电路的最大阻值是50Ω )。
2、使用前为什么应该将滑片P放在阻值最大位置?
保证电路中电流较小,以免损坏其它用电器(保
护其它用电器。)
3、如何判断连入电路的“有效电阻线”?
4、滑动变阻器的优缺点:
优点:能逐渐(连续)改变连入电路中电阻。
缺点:不能表示连入电路中的阻值(电阻箱则可以)。5、四个接线柱的滑动变阻器有几种接法?
滑动变阻器应用实例: 收音机、电视机调节音量大小的电位器就是一个变阻器—滑动变阻器。练习例1:如图1电源电压不变,当滑动变阻器的滑片P向左移动时,小灯泡的亮度变暗。如何把滑动变阻器接入电路M.N两点之间? 小灯泡的亮度变暗,则电路中的电流减小,滑动变阻器接入电路部分电阻增大,接入电路部分电阻线的长度增加,对应图1中滑片P向左移动,即A.P间电阻线变短,B.P间电阻线变长,所以应把B.C(或B.D)接线柱接入M.N两点间。图1分析:在图1中,欲把A.C(或A.D)接线柱接入电路使小灯泡的亮度变暗,如何移动滑动变阻器的滑片P?
(向右移动) 思考:
