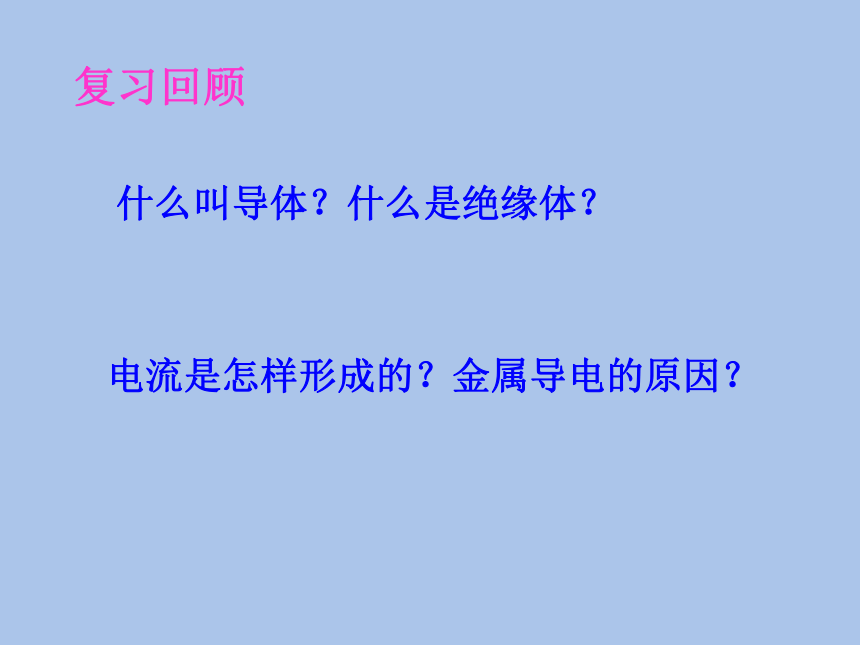

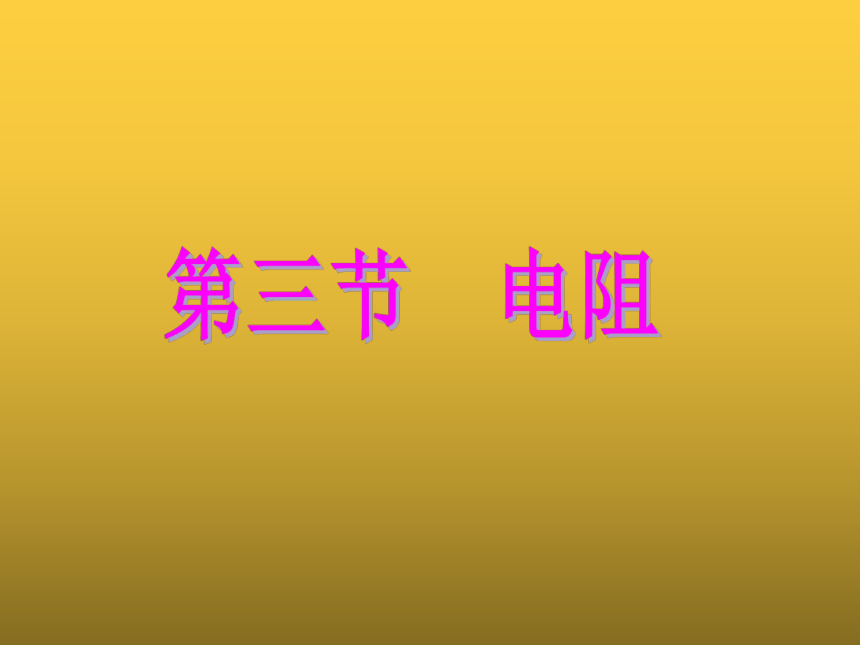

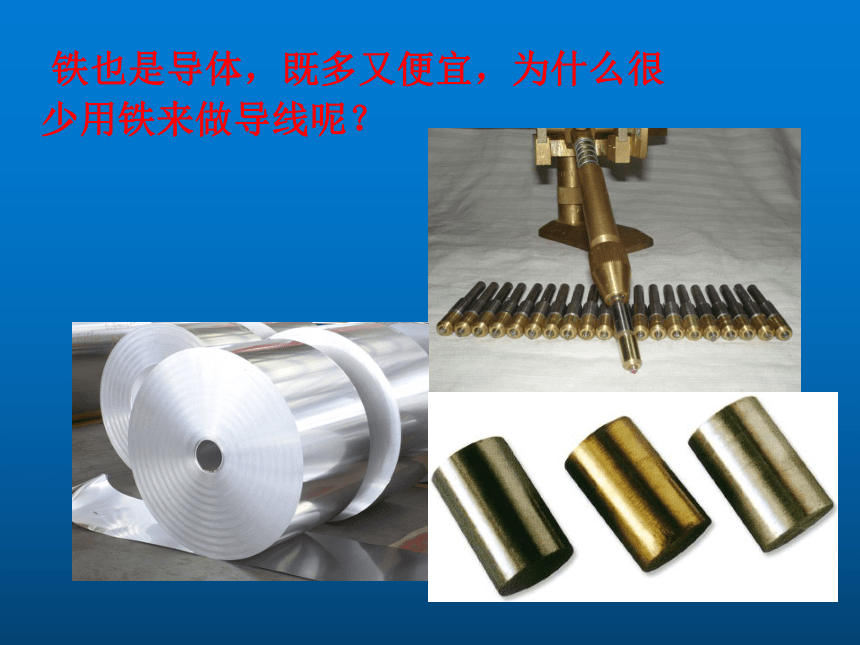

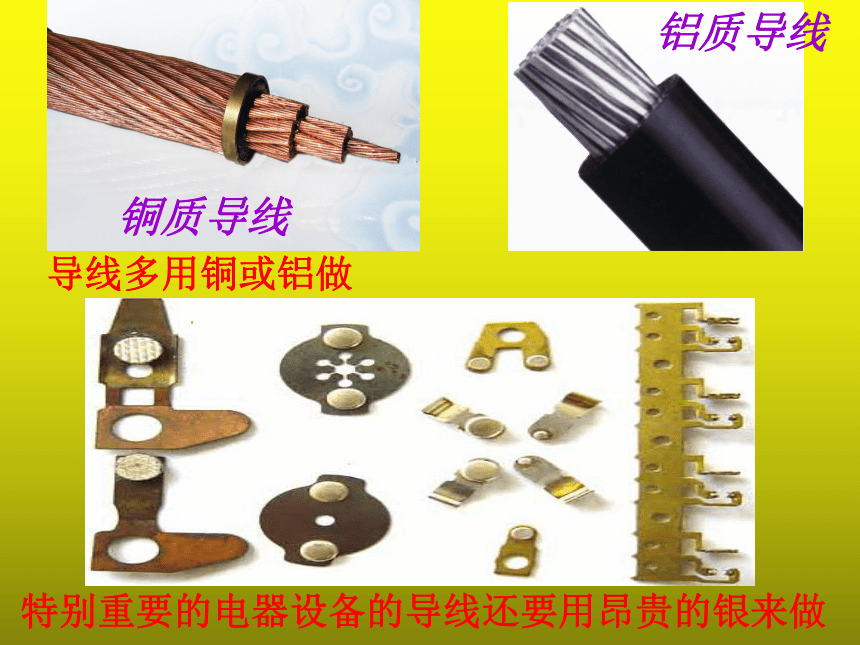

课件28张PPT。复习回顾什么叫导体?什么是绝缘体?电流是怎样形成的?金属导电的原因?第三节 电阻导线多用铜或铝做铜质导线特别重要的电器设备的导线还要用昂贵的银来做铝质导线 铁也是导体,既多又便宜,为什么很

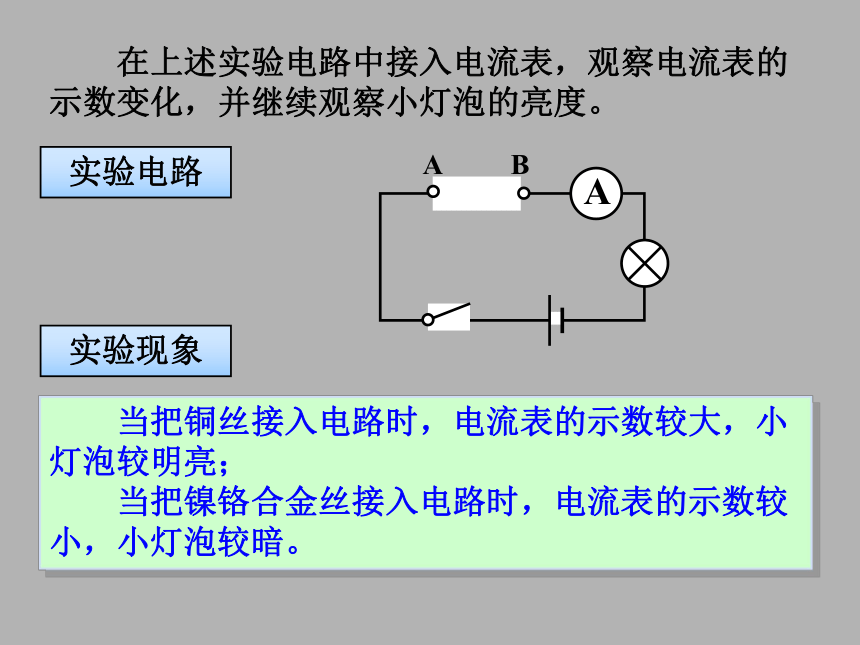

少用铁来做导线呢?演示 比较小灯泡的亮度   把长短、粗细相同的铜丝和镍铬合金丝分别接入电路,闭合开关,观察电路中小灯泡的亮度。接不同的导体,小灯泡的亮度一样吗?实验电路实验现象  在上述实验电路中接入电流表,观察电流表的示数变化,并继续观察小灯泡的亮度。实验电路实验现象  当把铜丝接入电路时,电流表的示数较大,小灯泡较明亮;
  当把镍铬合金丝接入电路时,电流表的示数较小,小灯泡较暗。     导体虽然容易导电,但是对电流也有一定的阻碍作用。
  在相同的电压下,通过铜丝的电流较大,表明铜丝对电流的阻碍作用较小;

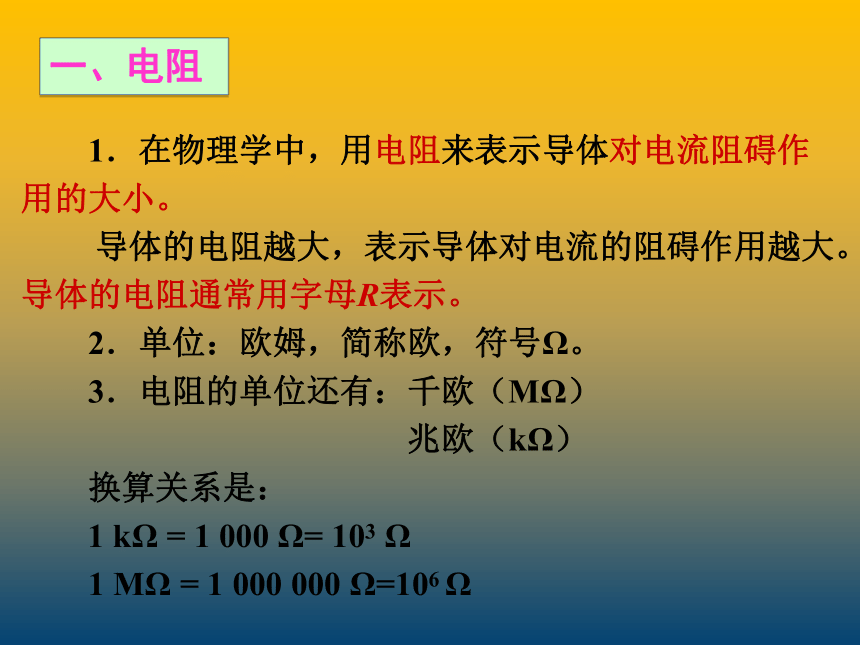

  通过镍铬合金丝的电流较小,表明镍铬合金丝对电流的阻碍作用比较大。  在相同的电压下,通过铜丝的电流比镍铬合金丝的大,为什么会有这种差别呢?实验现象问 题  1.在物理学中,用电阻来表示导体对电流阻碍作用的大小。
  导体的电阻越大,表示导体对电流的阻碍作用越大。导体的电阻通常用字母R表示。
  2.单位:欧姆,简称欧,符号Ω。
  3.电阻的单位还有:千欧(MΩ)
            兆欧(kΩ)
  换算关系是:
  1 kΩ = 1 000 Ω= 103 Ω

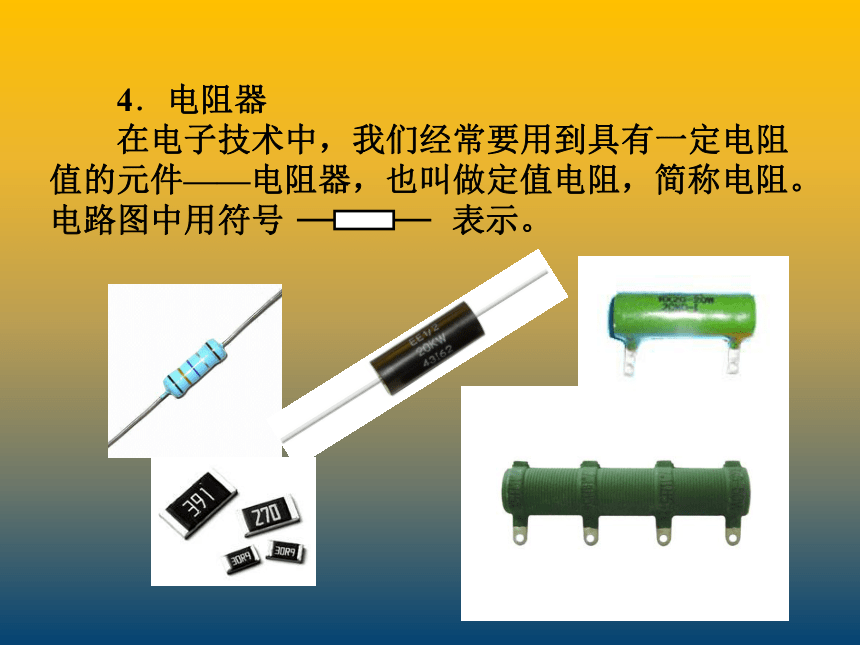

  1 MΩ = 1 000 000 Ω=106 Ω一、电阻  4.电阻器
  在电子技术中,我们经常要用到具有一定电阻值的元件——电阻器,也叫做定值电阻,简称电阻。电路图中用符号 表示。绝缘体对电流的阻碍作用大,导体对电流的阻碍作用小。天然橡胶棒的电阻,大约是相同粗细、长短铁棒的2×1016倍!二、影响电阻大小的因素问 题表明:材料不同,阻碍作用不同。在材料一定的情况下,电阻还与什么因素有关呢?在材料一定的情况下,电阻还与什么因素有关呢?实验提出问题猜 想实验方案材 料、长度、横截面积探究影响电阻大小的因素1.电阻的大小是否跟导体的材料有关选用长度相同、横截面积相同的铜丝和镍铬合金丝,分别接入电路中,观察电流表示数。比较流过铜丝和镍铬合金丝电流的大小,并记录表一中。表 1结论:长度相同、横截面积相同的导体,电阻的大小与导体的材料有关实验发现,镍铬合金丝中电流较小,铜丝中电流很大2.电阻的大小是否跟导线的长度有关选用粗细相同、长度不同的两根镍铬合金丝,分别接入电路中,观察电流表示数。比较流过长短不同的镍铬合金丝电流的大小,并记录表一中。结论:同种材料、横截面积相同时,长度越长,电阻越大。表 2实验中看到,长的镍铬合金丝中电流较小。选用长度相同、横截面积不同的两根镍铬合金丝,分别接入电路中,观察电流表示数。比较流过粗细不同的镍铬合金丝电流的大小,并记录表二中。3.电阻的大小是否跟导体的横截面积有关表 3通过实验发现,较细的镍铬合金丝中电流较小结论:同种材料、长度相同的导体,横截面积越小,电阻越大。加热把铁丝线圈按图接入电路,用酒精灯缓慢地对铁丝线圈加热,观察加热前后,电流表的示数有什么变化。4.电阻的大小是否跟导体的温度有关表 4通过实验发现,导体被加热后,它的温度升高,电流表示数变小,表明铁丝的电阻变大结论:导体的电阻还跟温度有关,对大多数导体来说,温度越高电阻越大 导体的电阻是导体本身的一种性质,
导体电阻的大小跟导体的材料、长
度、横截面积和温度有关。实 验 结 论1.半导体
导体导电性能好,绝缘体导体导电性能差。有一些材料,例如锗、硅,导体导电性能介于导体和绝缘体之间,常常称做半导体。利用半导体材料可以制作二极管、三极管。如果把很多的二极管、三极管和电阻、电容等元件直接坐在硅单晶片上(俗称芯片),就成了集成电路。2.超导现象
各种金属导体中,银的导电性能是最好的,但还是有电阻存在。科学家发现,某些物质在很低的温度时,如铝在-271.76℃以下,铅在-265.95℃以下,电阻就变成了0,这就是超导现象。自学科学世界1.电阻:
用来表示导体对电流阻碍作用的大小的物理量,
用字母R表示。
电阻的单位是欧姆,简称欧,符号Ω。常用单位:
千欧(kΩ)兆欧(MΩ)?1kΩ=103Ω??1MΩ=106Ω
2.电阻器也叫定值电阻,它在电路图中的符号是
3.电阻是导体本身的一种性质.它的大小与导体的材料、长度、横截面积等因素有关,还与导体的温度有关。小结  1.一个导体接在3伏的电源上,电阻大小为10欧,若从电路中取下这个导体,导体的电阻值为_______欧。练习解析:
  电阻大小为10欧,是这个导体本身的性质,与导体是否连在电路中,两端是否有电压,其中是否有电流都无关。2、 0.2MΩ=_______Ω=____KΩ2×1052003、两条粗细相同,电阻相等的铜导线和镍铬合金线的长度是( )A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定A4、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关,电流越大导体的电阻越小 D.导体电阻与电流有关,电流越小导体的电阻越大5、下列说法中正确的是( )
A.导体越长,其电阻越小
B.导体越粗,其电阻越大
C.导体越细,其电阻越大
D.在导体的材料、粗细相同时,导体越长其电阻越大BD6、有材料相同的a、b、c三根电阻线,它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω如果它们的长度相同,则最粗的是______线如果它们的粗细相同,则最长的是______线7、将一根阻值为12Ω的电阻线接入电路中,当开关S闭合时,通过其电流为0.5A,其电阻为___Ω,当开关S断开时,通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长,其电阻值______(变大、不变、变小)RaRc12012变大8、一段由若干股组成的铜芯线,当抽去它其中的几股后,这段铜芯线的电阻将( )
A、变大 B、变小
C、不变 D、无法确定A 9.有两条粗细相同、材料相同的导线,一条长20 cm,另一条长1.3m,哪条导线电阻大,为什么?
10.有两条长短相同、材料相同的导线, 一条横截面积0.4cm2,另一条2mm2,哪条导线电阻大,为什么?长1.3m导线电阻大2mm2导线电阻大导线越长电阻越大导线横截面积越小电阻越大
