沪科版九年级物理15.1 电阻和变阻器(共26张PPT)

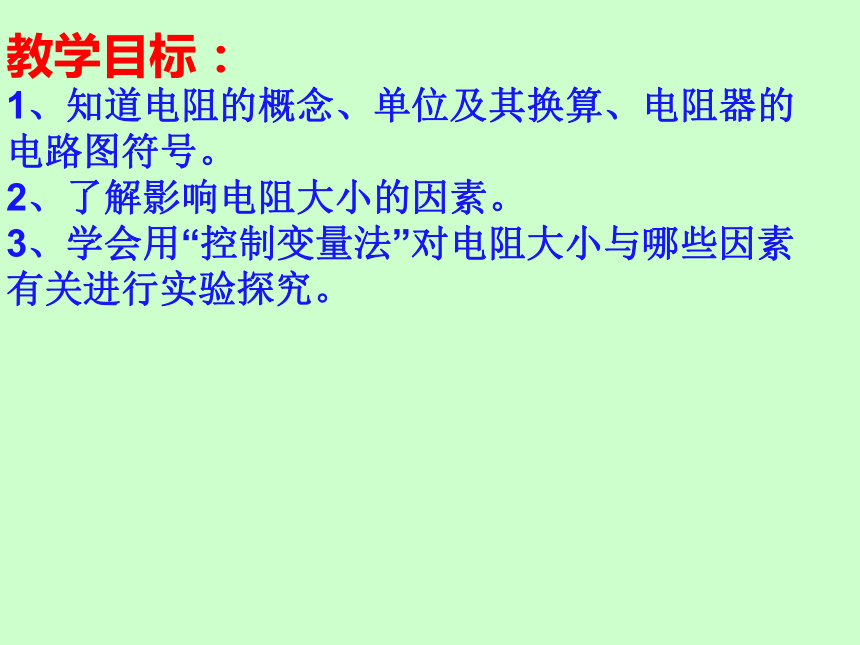

课件26张PPT。第十五章 探究电路第一节 电阻和变阻器 教学目标：
1、知道电阻的概念、单位及其换算、电阻器的电路图符号。
2、了解影响电阻大小的因素。
3、学会用“控制变量法”对电阻大小与哪些因素有关进行实验探究。

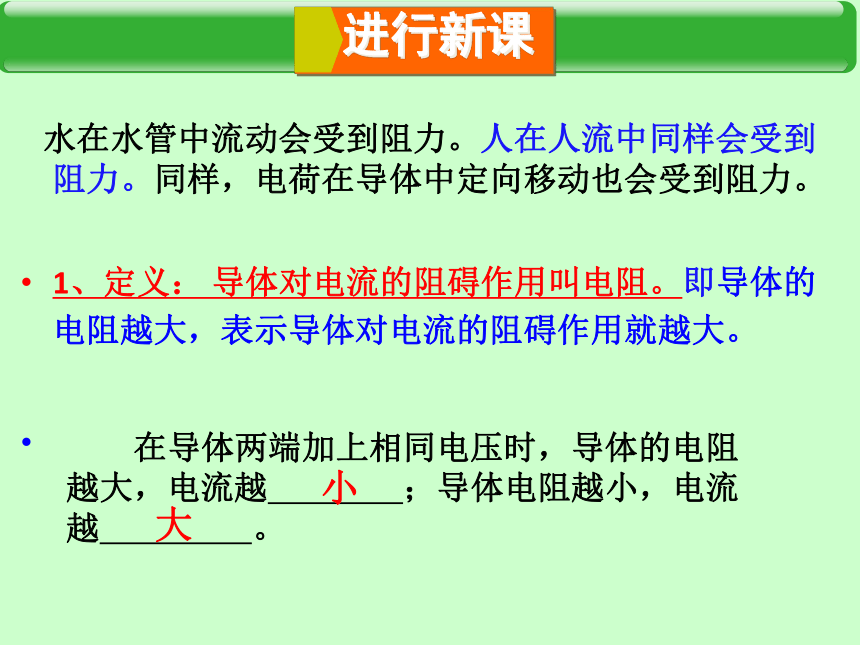

国庆长假您经历了吗？车在车流中艰难行进人在人流中阻力重重多么渴望啊！！！ 水在水管中流动会受到阻力。人在人流中同样会受到阻力。同样，电荷在导体中定向移动也会受到阻力。

1、定义： 导体对电流的阻碍作用叫电阻。即导体的电阻越大，表示导体对电流的阻碍作用就越大。

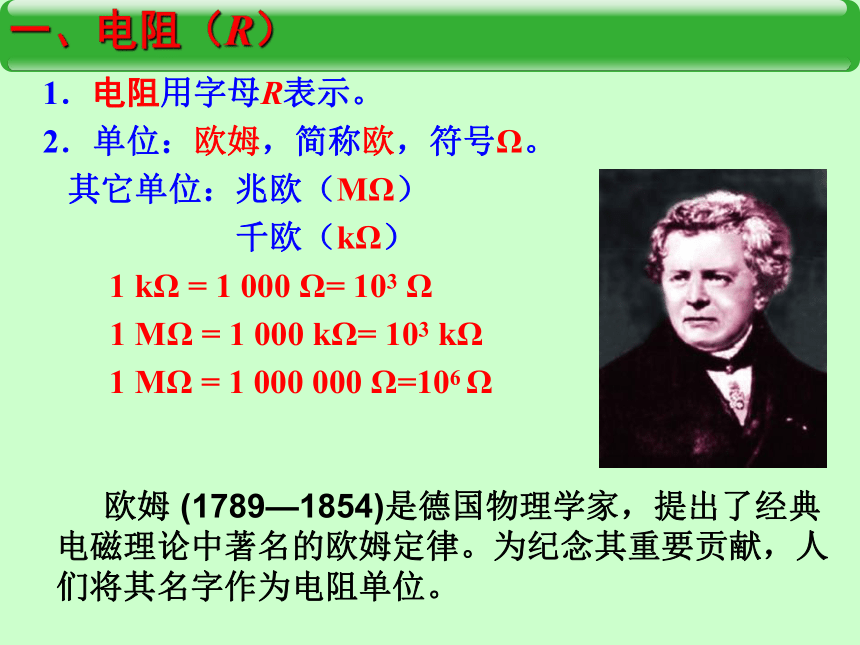

在导体两端加上相同电压时，导体的电阻越大，电流越 ；导体电阻越小，电流越 。小大1．电阻用字母R表示。
2．单位：欧姆，简称欧，符号Ω。
其它单位：兆欧（MΩ）
　　　　　 千欧（kΩ）
　　1 kΩ = 1 000 Ω= 103 Ω
　　1 MΩ = 1 000 kΩ= 103 kΩ

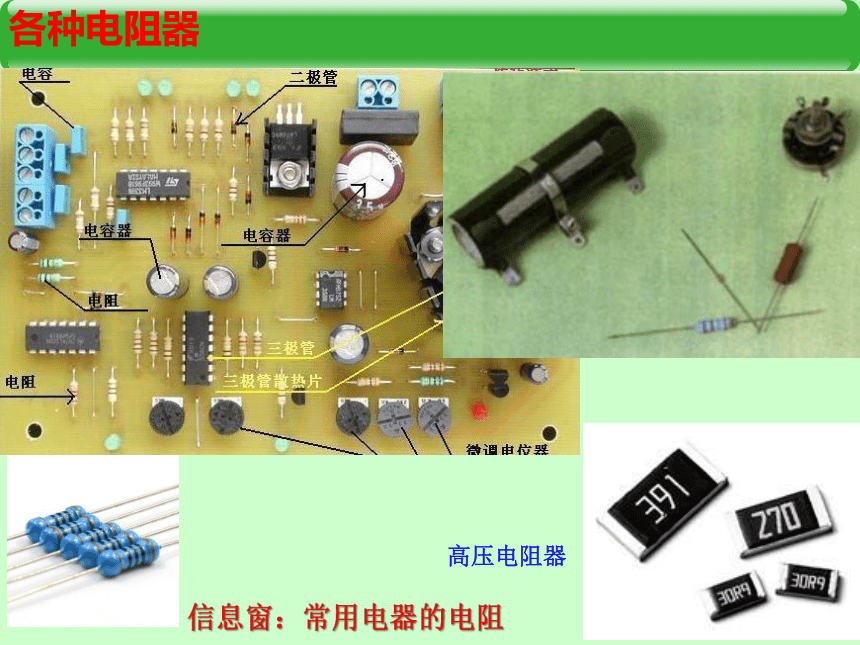

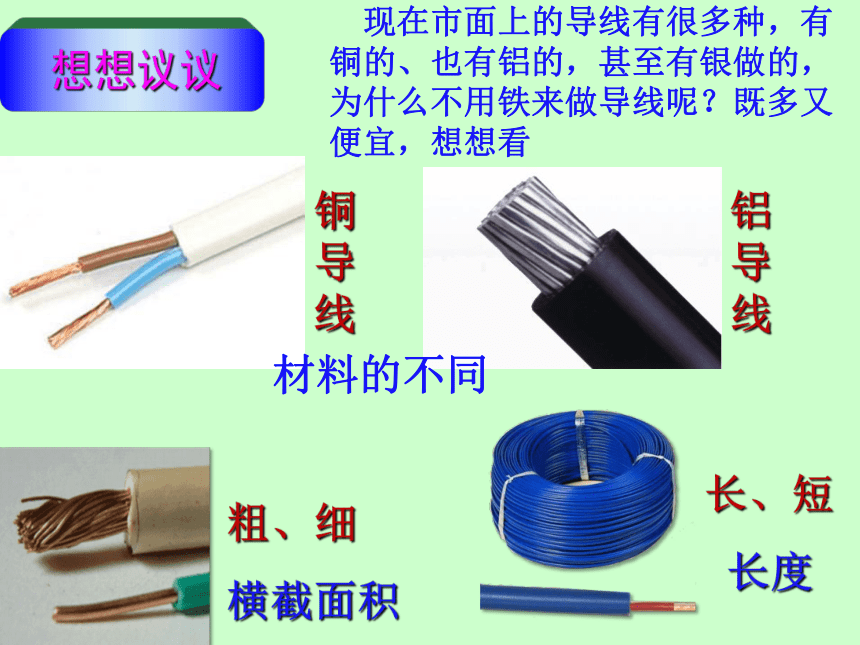

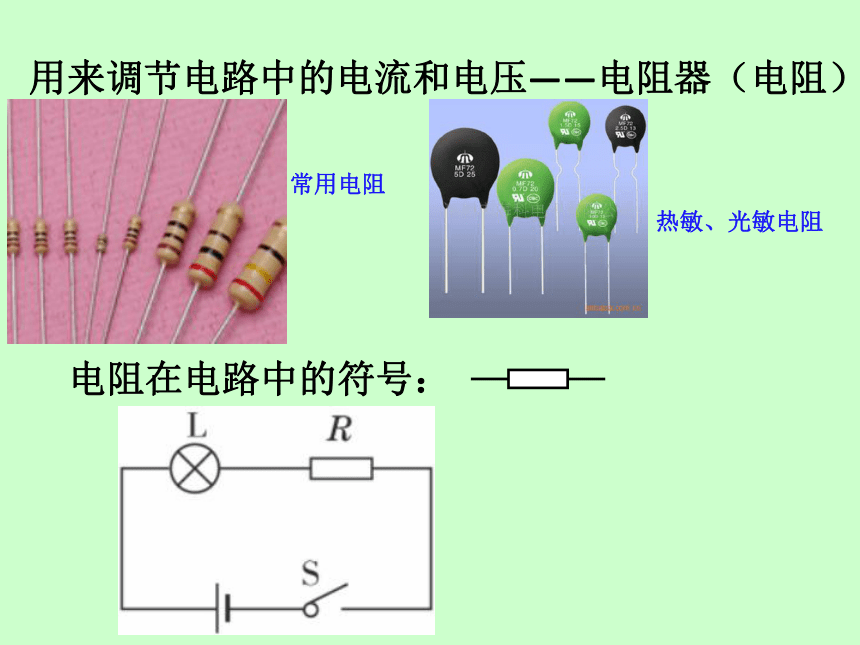

1 MΩ = 1 000 000 Ω=106 Ω一、电阻（R） 欧姆 (1789—1854)是德国物理学家，提出了经典电磁理论中著名的欧姆定律。为纪念其重要贡献，人们将其名字作为电阻单位。 用来调节电路中的电流和电压——电阻器（电阻） 电阻在电路中的符号：热敏、光敏电阻常用电阻各种电阻器高压电阻器信息窗：常用电器的电阻　现在市面上的导线有很多种，有铜的、也有铝的，甚至有银做的，为什么不用铁来做导线呢？既多又便宜，想想看铜导线铝导线粗、细
横截面积长、短
长度材料的不同二、电阻的大小与哪些因素有关材料 （即各种不同材质）横截面积 （即粗细）长度 （即长短）可能还有温度 （或者其它）表格设计 （控制变量法）实验结论：导体电阻大小与材料、横截面积、长度有关
即 S越大、R越大， L越大、R越大实物图电路图控制变量法电阻还与温度有关 视频影响电阻大小的其他因素 温度导体的电阻还与导体温度有关。分析论证： 导体的电阻是导体本身一种性质，它的大小与导体的材料、长度、横截面积和温度有关．信息窗：各种材料的电阻：为什么用铜，不用铁了吧？1.0.2MΩ=_______Ω=______kΩ2×1052003.两条粗细相同，电阻相等的铜导线和镍铬合金线的
长度是（ ）A.铜导线长些
B.镍铬合金长些
C.一样长
D.无法确定A2．一个导体接在3V的电源上，电阻大小为10Ω，若从电路中取下这个导体，导体的电阻值为_______Ω。10
5. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？ 6. 有两条长度相等、材料相同的导线，一条横截面积0.4cm2另一条2mm2，哪条导线电阻大,为什么?4.下列说法正确的是( )
A．铁导线的电阻一定比铜导线的电阻大
B．当通过导体的电流为零，导体的电阻为零
C．长度相同的两根导线，细的导线电阻一定大
D．电阻是导体本身的一种性质，与电压和电流无关BA0.4×100mm2=40mm21．物理学中，用电阻来表示导体对电流阻碍作用的大小。3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。 2．电阻的单位是欧姆，简称欧，符号Ω。滑动变阻器的构造：①金属杆②金属滑片P③电阻丝线圈④瓷筒⑤支架A、B、C、D为接线柱ABCD三、变电阻电阻丝结构示意图电路图中的符号滑动变阻器是通过改变________
____________从而改变连入电路中的电阻,进而改变电路中的_______的。 滑动变阻器的原理:电阻丝在电路中的长度电流 滑动变阻器的作用及连接方式改变电路中的电流大小一上一下，四种正确接法2.连接方法：___________________1.作用：_____________________电路实物连接：滑动变阻器的使用迷你实验室：自制铅笔芯变阻器小视频1.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：
2.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
