江苏省仪征市扬子中学2019物理一轮04《光的折射》复习导学案

2019物理一轮04《光的折射》复习导学案

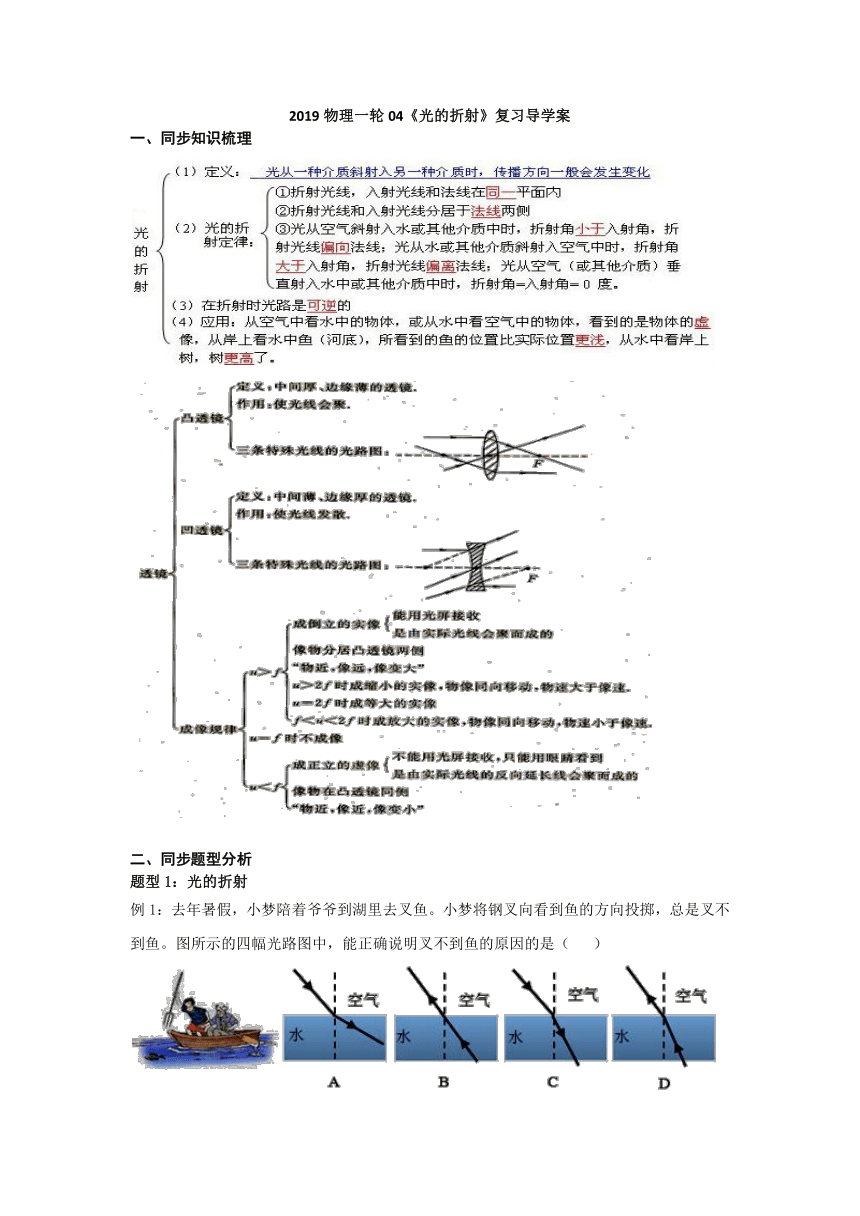

一、同步知识梳理



二、同步题型分析
题型1：光的折射
例1：去年暑假，小梦陪着爷爷到湖里去叉鱼。小梦将钢叉向看到鱼的方向投掷，总是叉不到鱼。图所示的四幅光路图中，能正确说明叉不到鱼的原因的是（ ）

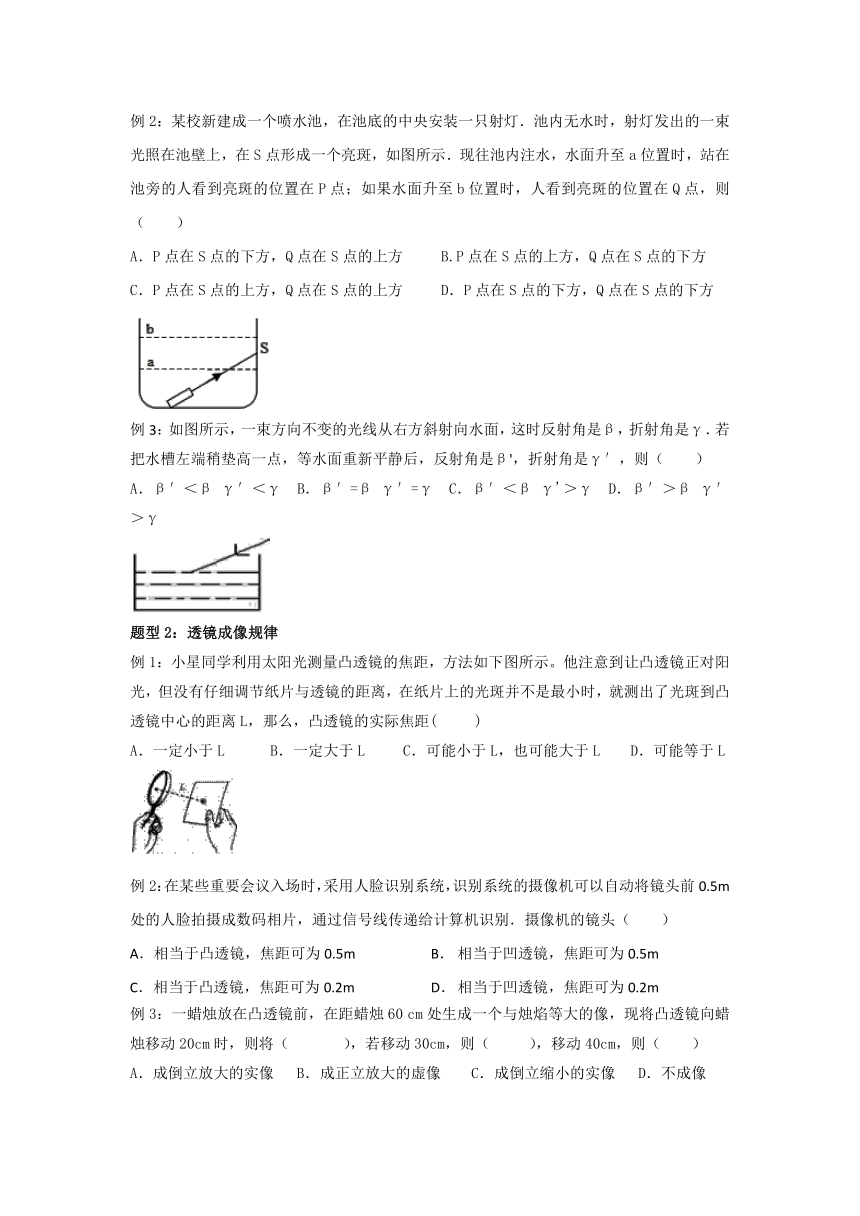

例2：某校新建成一个喷水池，在池底的中央安装一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（　　）
P点在S点的下方，Q点在S点的上方 B.P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方 D．P点在S点的下方，Q点在S点的下方

例3：如图所示，一束方向不变的光线从右方斜射向水面，这时反射角是β，折射角是γ．若把水槽左端稍垫高一点，等水面重新平静后，反射角是β'，折射角是γ′，则（　　）
A．β′＜β γ′＜γ B．β′=β γ′=γ C．β′＜β γ'＞γ D．β′＞β γ′＞γ

题型2：透镜成像规律
例1：小星同学利用太阳光测量凸透镜的焦距，方法如下图所示。他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距( )
A．一定小于L B．一定大于L C．可能小于L，也可能大于L D．可能等于L

例2：在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头（　　）
A．相当于凸透镜，焦距可为0.5m B． 相当于凹透镜，焦距可为0.5m
C．相当于凸透镜，焦距可为0.2m D． 相当于凹透镜，焦距可为0.2m
例3：一蜡烛放在凸透镜前，在距蜡烛60 cm处生成一个与烛焰等大的像，现将凸透镜向蜡烛移动20cm时，则将（ ），若移动30cm，则（ ），移动40cm，则（ ）
A．成倒立放大的实像 B．成正立放大的虚像　　C．成倒立缩小的实像 D．不成像

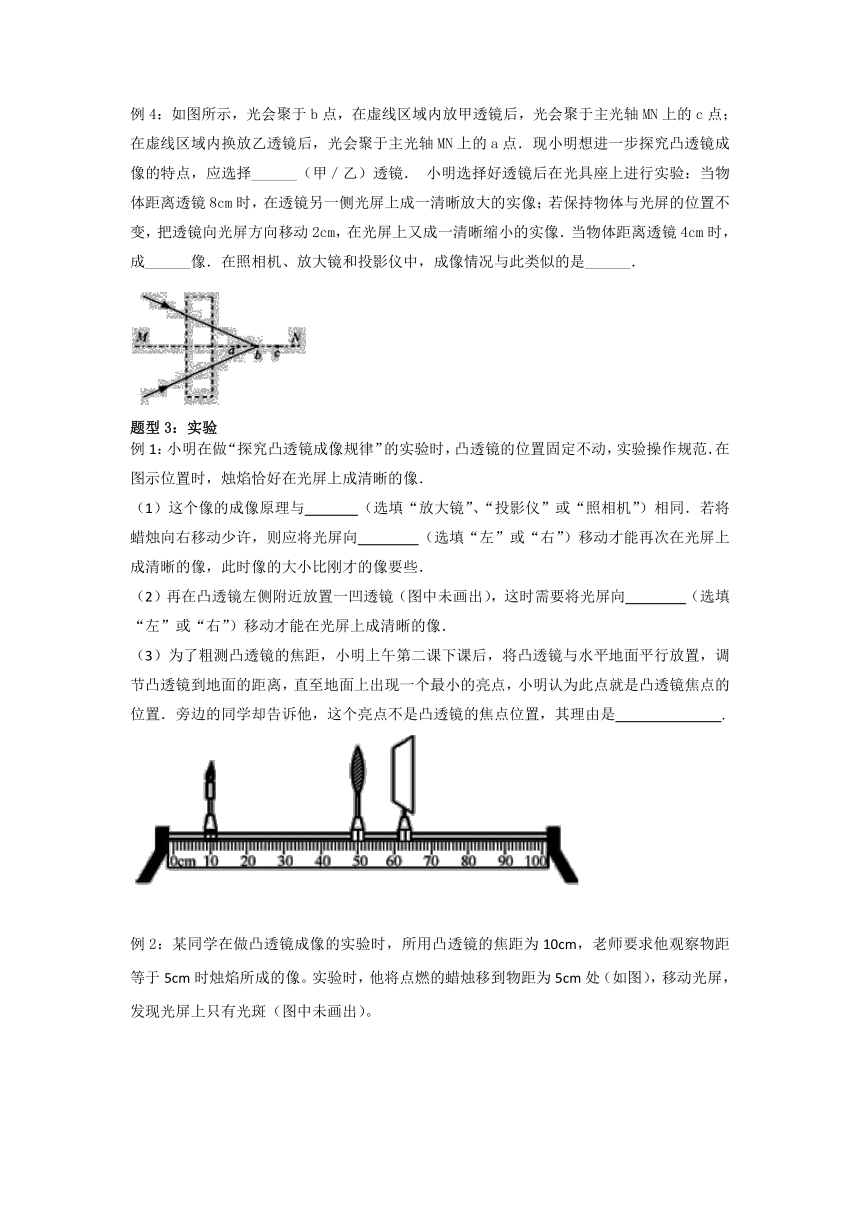

例4：如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点．现小明想进一步探究凸透镜成像的特点，应选择______（甲／乙）透镜． 小明选择好透镜后在光具座上进行实验：当物体距离透镜8cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2cm，在光屏上又成一清晰缩小的实像．当物体距离透镜4cm时，成______像．在照相机、放大镜和投影仪中，成像情况与此类似的是______．

题型3：实验
例1：小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．
（1）这个像的成像原理与 （选填“放大镜”、“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要些．
（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向 （选填“左”或“右”）移动才能在光屏上成清晰的像．
（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是 .


例2：某同学在做凸透镜成像的实验时，所用凸透镜的焦距为10cm，老师要求他观察物距等于5cm时烛焰所成的像。实验时，他将点燃的蜡烛移到物距为5cm处（如图），移动光屏，发现光屏上只有光斑（图中未画出）。

（1）下列关于光斑的说法正确的是： （选填“A”或“B”或“C”）。
A.光斑是烛焰所成的实像B. 光斑是烛焰所成的虚像
C. 光斑是烛焰发出的光折射到光屏上形成的
（2）为了观察物距等于5cm时烛焰的成像特点，请你写出接下来的操作步骤：
。

题型4：作图
例1：图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，则：____________是实际飞机，并作光路图示意．
例2：如图所示，请你在图上画出AB所成像A’B’

三、课堂达标检测
1、图中人手持的是一枚（ ）

凹透镜，可以矫正近视 B．凹透镜，可以矫正远视
C．凸透镜，可以矫正近视 D．凸透镜，可以矫正远视

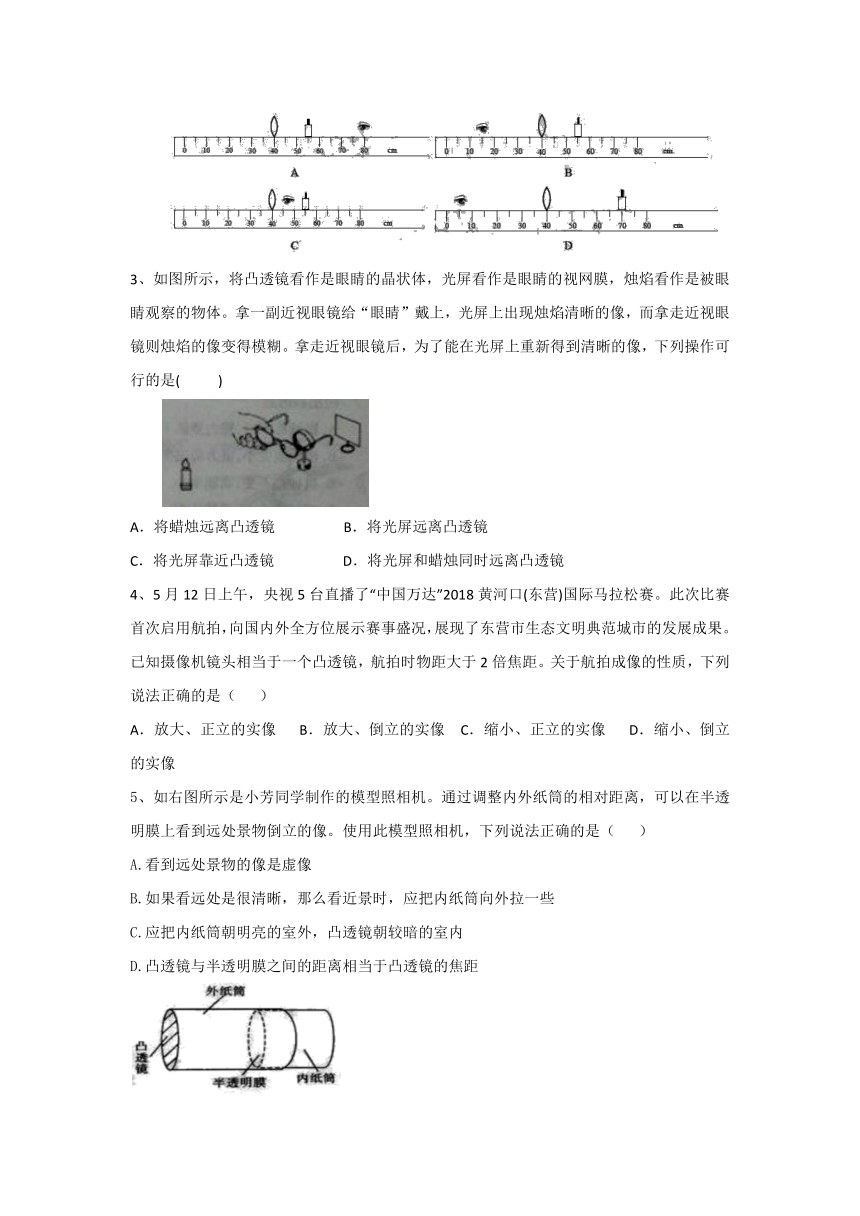

2、图是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像.

3、如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。拿一副近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是( )

A．将蜡烛远离凸透镜 B．将光屏远离凸透镜
C．将光屏靠近凸透镜 D．将光屏和蜡烛同时远离凸透镜
4、5月12日上午，央视5台直播了“中国万达”2018黄河口(东营)国际马拉松赛。此次比赛首次启用航拍，向国内外全方位展示赛事盛况，展现了东营市生态文明典范城市的发展成果。已知摄像机镜头相当于一个凸透镜，航拍时物距大于2倍焦距。关于航拍成像的性质，下列说法正确的是（ ）
A．放大、正立的实像 B．放大、倒立的实像 C．缩小、正立的实像 D．缩小、倒立的实像
5、如右图所示是小芳同学制作的模型照相机。通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像。使用此模型照相机，下列说法正确的是（ ）
A.看到远处景物的像是虚像
B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些
C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内
D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距

6、将点燃的蜡烛放在一凸透镜前l. 5倍焦距的地方，当它向与它同侧的距离透镜3倍焦距的地方移动时，它所成的像（ ）
A．变大 B．变小 C．先变小后变大 D．与蜡烛之间的距离变小
7、全国中学生体质健康调研表明中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（ ）

A．甲是近视眼，应配戴凸透镜制成的眼镜矫正
B．甲是近视眼，应配戴凹透镜制成的眼镜矫正
C．乙是近视眼，应配戴凸透镜制成的眼镜矫正
D．乙是近视眼，应配戴凹透镜制成的眼镜矫正
8、“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示．监视顾客移动的摄像头相当于一个　 　镜，顾客离摄像头的距离应在 　的范围，能形成　 　（选填“倒立”或“正立”）的实像．

9、在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C 点处，如图所示。

（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是?? cm，此时光屏应位于图中??? （填写字母）点的位置。
（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向??????? （选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、???????? ?的实像。在照相机和投影仪中，成像情况与此类似的是???????? ?。
10、小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的
焦距大小。实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别
测量焦距，如图所示。

（1）测得焦距小于10cm的是图_______，模拟近视眼的是图_______。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是____________图。
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超
薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度_____________
0.05mm（选填“小于”、“等于”或“大于”)，此镜片对光有_______作用（选填“会聚”
或“发散”)。
11、在用焦距10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。

（1）当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立的 的实像（选填“放大“或”缩小“）。
（2）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况时 （选填“完整的像”、“一半的像”或“无法成像”）。
（3）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的 （选填“前面”或“后面”）。







课堂达标检测参考答案
1、图中人手持的是一枚（ ）
凹透镜，可以矫正近视 B．凹透镜，可以矫正远视
C．凸透镜，可以矫正近视 D．凸透镜，可以矫正远视
【答案】D
2、图是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像.
【答案】B
3、如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。拿一副近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是( )
A．将蜡烛远离凸透镜 B．将光屏远离凸透镜
C．将光屏靠近凸透镜 D．将光屏和蜡烛同时远离凸透镜
【答案】C
4、5月12日上午，央视5台直播了“中国万达”2013黄河口(东营)国际马拉松赛。此次比赛首次启用航拍，向国内外全方位展示赛事盛况，展现了东营市生态文明典范城市的发展成果。已知摄像机镜头相当于一个凸透镜，航拍时物距大于2倍焦距。关于航拍成像的性质，下列说法正确的是答案： D
A．放大、正立的实像 B．放大、倒立的实像 C．缩小、正立的实像 D．缩小、倒立的实像
5、如右图所示是小芳同学制作的模型照相机。通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像。使用此模型照相机，下列说法正确的是（ ）
答案：B
A.看到远处景物的像是虚像
B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些
C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内
D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距
6、将点燃的蜡烛放在一凸透镜前l. 5倍焦距的地方，当它向与它同侧的距离透镜3倍焦距的地方移动时，它所成的像（ B ）
A．变大 B．变小 C．先变小后变大 D．与蜡烛之间的距离变小
7、全国中学生体质健康调研表明中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（ D ）
A．甲是近视眼，应配戴凸透镜制成的眼镜矫正
B．甲是近视眼，应配戴凹透镜制成的眼镜矫正
C．乙是近视眼，应配戴凸透镜制成的眼镜矫正
D．乙是近视眼，应配戴凹透镜制成的眼镜矫正
8、“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示．监视顾客移动的摄像头相当于一个　凸透　镜，顾客离摄像头的距离应在　大于二倍焦距　的范围，能形成　倒立　（选填“倒立”或“正立”）的实像．
9、在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C 点处，如图所示。
（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是?? cm，此时光屏应位于图中??? （填写字母）点的位置。
（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向??????? （选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、???????? ?的实像。在照相机和投影仪中，成像情况与此类似的是???????? ?。
答案：（1）10 D （2） 左 缩小 照相机
10、小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的
焦距大小。实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别
测量焦距，如图所示。
（1）测得焦距小于10cm的是图_______，模拟近视眼的是图_______。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是____________图。
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超
薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度_____________
0.05mm（选填“小于”、“等于”或“大于”)，此镜片对光有_______作用（选填“会聚”
或“发散”)。
答案：（1）乙；乙；（2）丙；（3）大于；发散
11、在用焦距10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。
（1）当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立的 的实像（选填“放大“或”缩小“）。
（2）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况时 （选填“完整的像”、“一半的像”或“无法成像”）。
（3）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的 （选填“前面”或“后面”）。
【答案】（1）缩小 （2）完整 （3）前面
