2019年北师大版九年级《第十一章 简单电路》单元测试卷（解析版）

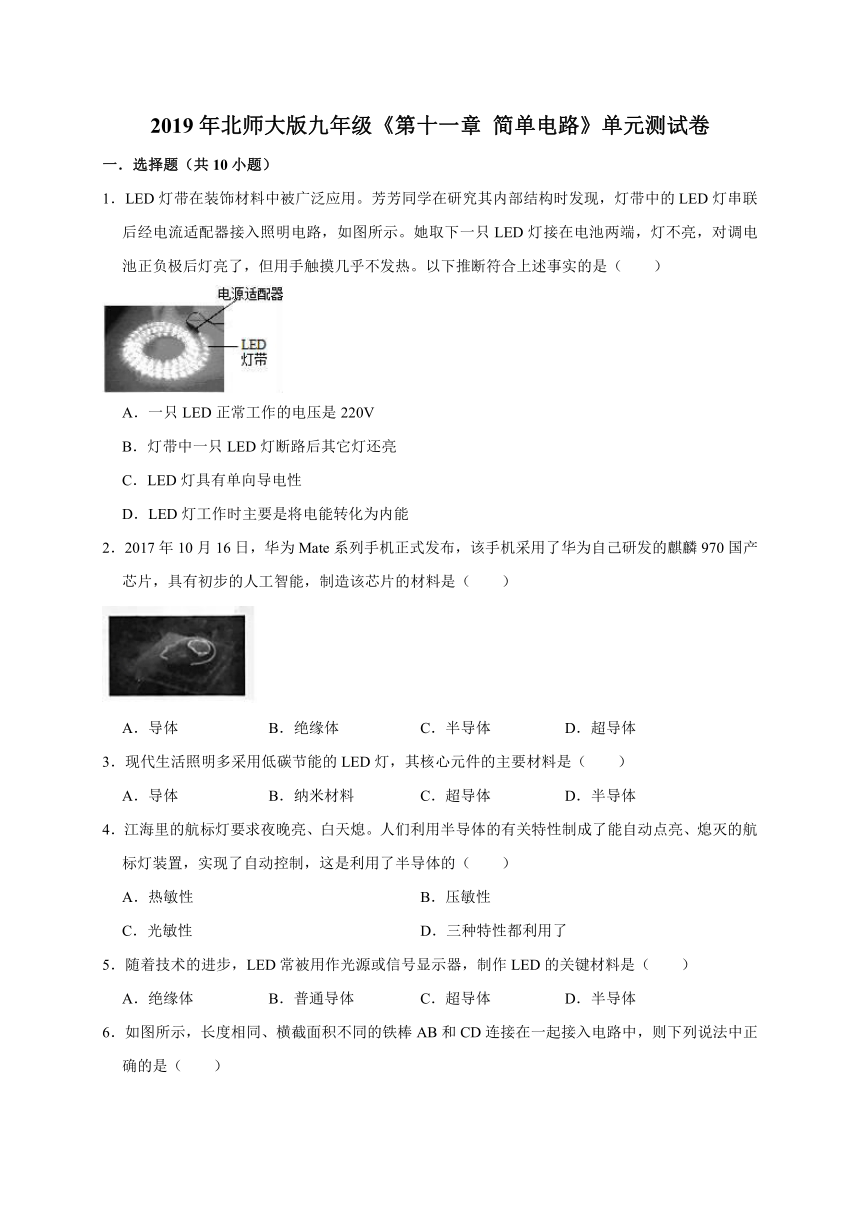

2019年北师大版九年级《第十一章 简单电路》单元测试卷
一．选择题（共10小题）
1．LED灯带在装饰材料中被广泛应用。芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（　　）

A．一只LED正常工作的电压是220V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯具有单向导电性
D．LED灯工作时主要是将电能转化为内能
2．2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是（　　）

A．导体 B．绝缘体 C．半导体 D．超导体
3．现代生活照明多采用低碳节能的LED灯，其核心元件的主要材料是（　　）
A．导体 B．纳米材料 C．超导体 D．半导体
4．江海里的航标灯要求夜晚亮、白天熄。人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（　　）
A．热敏性 B．压敏性
C．光敏性 D．三种特性都利用了
5．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（　　）
A．绝缘体 B．普通导体 C．超导体 D．半导体

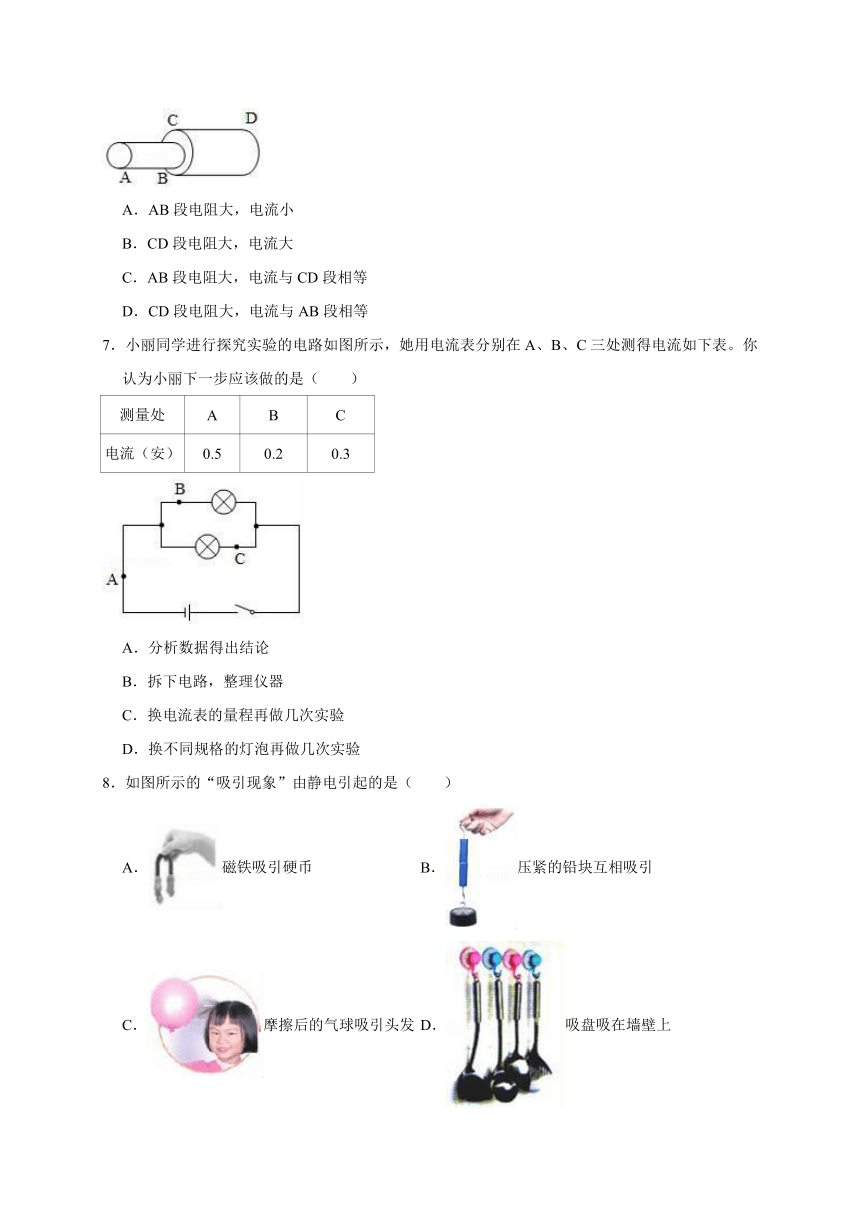

6．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（　　）

A．AB段电阻大，电流小
B．CD段电阻大，电流大
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
7．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。你认为小丽下一步应该做的是（　　）
测量处 A B C
电流（安） 0.5 0.2 0.3

A．分析数据得出结论
B．拆下电路，整理仪器
C．换电流表的量程再做几次实验
D．换不同规格的灯泡再做几次实验
8．如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上

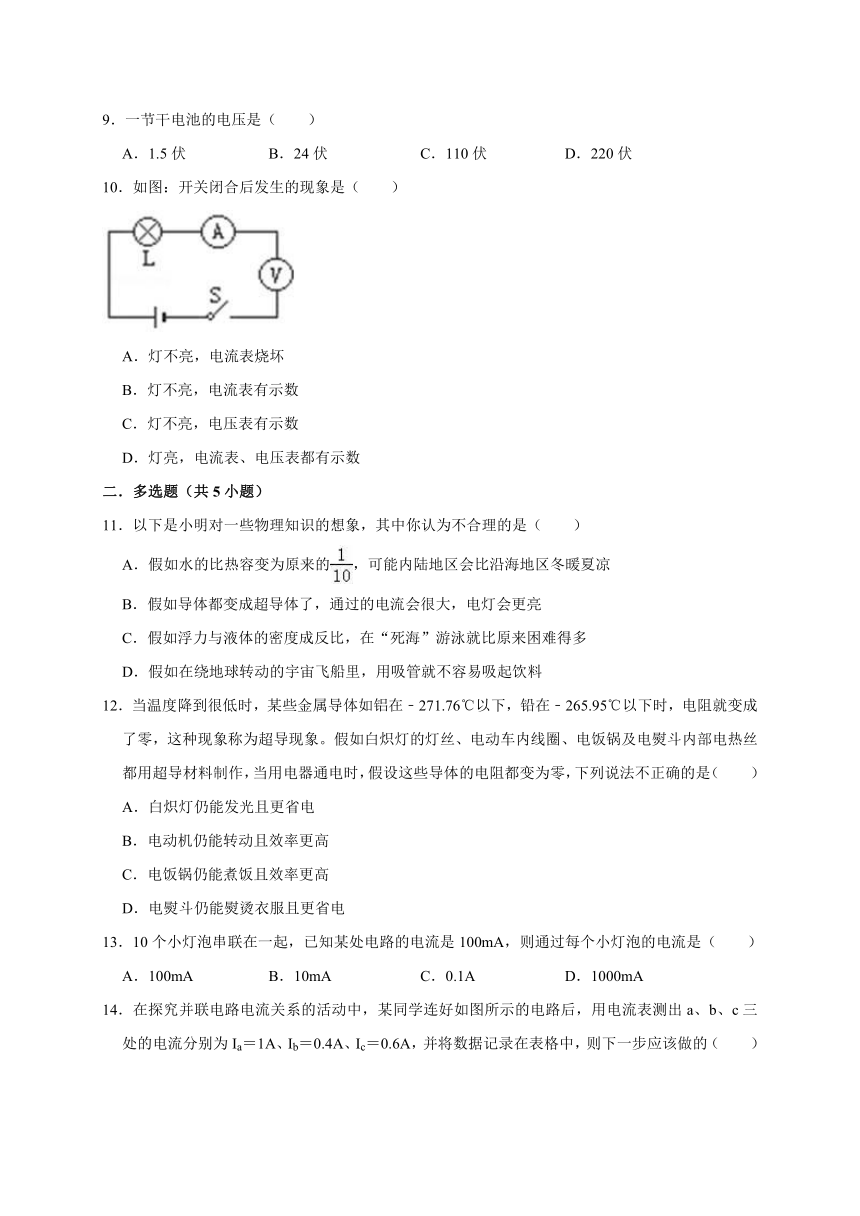

9．一节干电池的电压是（　　）
A．1.5伏 B．24伏 C．110伏 D．220伏
10．如图：开关闭合后发生的现象是（　　）

A．灯不亮，电流表烧坏
B．灯不亮，电流表有示数
C．灯不亮，电压表有示数
D．灯亮，电流表、电压表都有示数
二．多选题（共5小题）
11．以下是小明对一些物理知识的想象，其中你认为不合理的是（　　）
A．假如水的比热容变为原来的，可能内陆地区会比沿海地区冬暖夏凉
B．假如导体都变成超导体了，通过的电流会很大，电灯会更亮
C．假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多
D．假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料
12．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象。假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（　　）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
13．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．100mA B．10mA C．0.1A D．1000mA

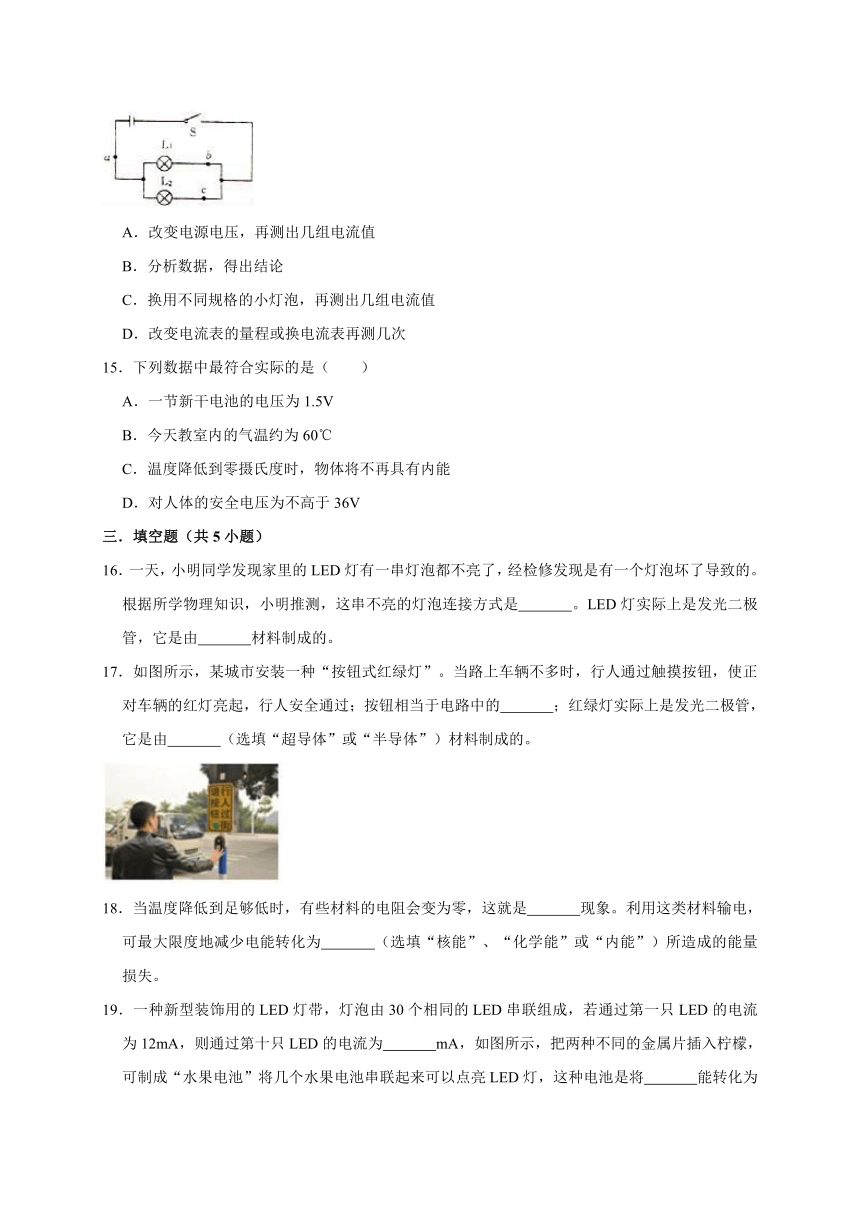

14．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为Ia＝1A、Ib＝0.4A、Ic＝0.6A，并将数据记录在表格中，则下一步应该做的（　　）

A．改变电源电压，再测出几组电流值
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
15．下列数据中最符合实际的是（　　）
A．一节新干电池的电压为1.5V
B．今天教室内的气温约为60℃
C．温度降低到零摄氏度时，物体将不再具有内能
D．对人体的安全电压为不高于36V
三．填空题（共5小题）
16．一天，小明同学发现家里的LED灯有一串灯泡都不亮了，经检修发现是有一个灯泡坏了导致的。根据所学物理知识，小明推测，这串不亮的灯泡连接方式是　 　。LED灯实际上是发光二极管，它是由　 　材料制成的。
17．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的　 　；红绿灯实际上是发光二极管，它是由　 　（选填“超导体”或“半导体”）材料制成的。

18．当温度降低到足够低时，有些材料的电阻会变为零，这就是　 　现象。利用这类材料输电，可最大限度地减少电能转化为　 　（选填“核能”、“化学能”或“内能”）所造成的能量损失。
19．一种新型装饰用的LED灯带，灯泡由30个相同的LED串联组成，若通过第一只LED的电流为12mA，则通过第十只LED的电流为　 　mA，如图所示，把两种不同的金属片插入柠檬，可制成“水果电池”将几个水果电池串联起来可以点亮LED灯，这种电池是将　 　能转化为电能。

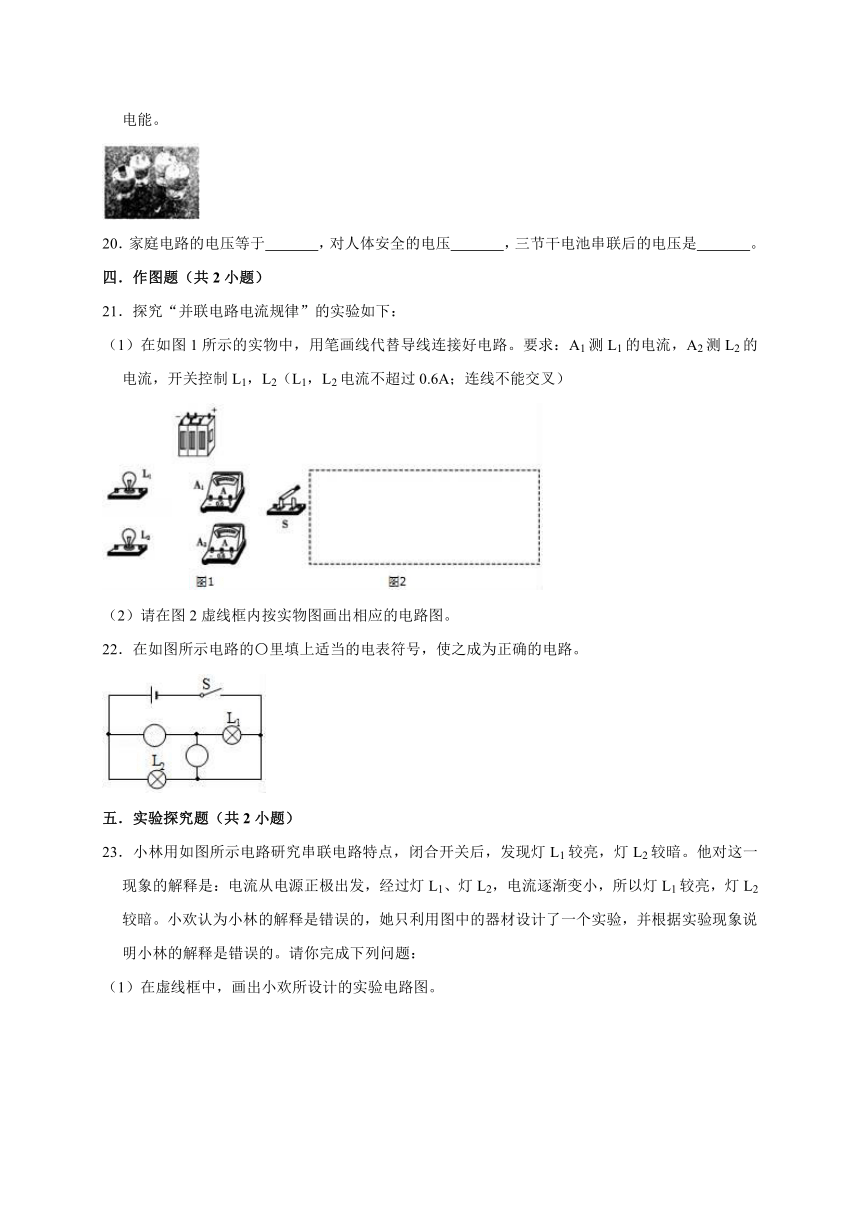

20．家庭电路的电压等于　 　，对人体安全的电压　 　，三节干电池串联后的电压是　 　。
四．作图题（共2小题）
21．探究“并联电路电流规律”的实验如下：
（1）在如图1所示的实物中，用笔画线代替导线连接好电路。要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）

（2）请在图2虚线框内按实物图画出相应的电路图。
22．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。

五．实验探究题（共2小题）
23．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
（1）在虚线框中，画出小欢所设计的实验电路图。

（2）根据实验现象简要说明小林的解释是错误的。　 　。
24．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动。你认为这种接法是　 　的（选填“正确”或“错误”）．理由是　 　。

六．计算题（共2小题）
25．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。

26．在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？

七．解答题（共2小题）
27．阅读短文，回答问题：
新型发热材料﹣﹣PTC
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。
PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，下图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为　 　℃。
（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻　 　，功率　 　，使其温度降低（以上均填变化情况）；反之，也能自动调节。因此用PTC材料制成的电热器具有自动调节功能。

28．认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1L2串联，则应关闭或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。




2019年北师大版九年级《第十一章 简单电路》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．LED灯带在装饰材料中被广泛应用。芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（　　）

A．一只LED正常工作的电压是220V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯具有单向导电性
D．LED灯工作时主要是将电能转化为内能
【分析】LED的含义是发光二极管，每只LED灯的额定电压都很小，需要多只串联用在家庭电路中，它的主要材料是半导体，工作时电能转化成光能的效率高。
【解答】解：A、灯带中的LED灯串联后接入照明电路，故A错误；
B、串联电路一个用电器损坏，其它用电器的工作情况受到影响，故B错误；
C、开始灯不亮，对调电池正负极后灯亮了，故C正确；
D、用手触摸几乎不发热，说明很少转化成内能，故D错误。
故选：C。
【点评】本题考查发光二极管的基本知识，要知道LED是发光二极管，它由半导体材料构成，具有单向导电性。
2．2017年10月16日，华为Mate系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是（　　）

A．导体 B．绝缘体 C．半导体 D．超导体
【分析】芯片的核心部件是其中的电子芯片是半导体硅。
【解答】解：人工智能芯片的核心部件是其中的电子芯片是半导体硅制成的。
故选：C。
【点评】本题考查半导体的应用，属于基础知识。
3．现代生活照明多采用低碳节能的LED灯，其核心元件的主要材料是（　　）
A．导体 B．纳米材料 C．超导体 D．半导体
【分析】新型材料在现代社会生活中占据着主要地位，现代社会正在构建节约型社会，新型材料能够为人类节约很多能源，二极管是由半导体做成的器件，它具有单向导电性。
【解答】解：低碳节能的LED灯，是一种高效的节能光源，其核心元件是发光二极管，发光二极管具有单向导电性，主要材料是半导体。
故选：D。
【点评】半导体的导电性介于导体和绝缘体之间，半导体具有单向导电性。
4．江海里的航标灯要求夜晚亮、白天熄。人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（　　）
A．热敏性 B．压敏性
C．光敏性 D．三种特性都利用了
【分析】传感器的作用是将温度、力、光、声音等非电学量转换为电学量。
【解答】解：灯要求夜晚亮、白天熄。则白天有光，黑夜没有光，则是由光导致电路的电流变化，所以电路中光传感器导致电阻变化，实现动控制，因此是利用半导体的光敏性。
故选：C。
【点评】热敏电阻是当温度变化时，导致电阻的阻值发生变化；而光敏电阻则是当有光时，其电阻的阻值发生变化。当它们起作用时，其电阻的阻值都是变小，而金属电阻则是变大。
5．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（　　）
A．绝缘体 B．普通导体 C．超导体 D．半导体
【分析】导电能力介于导体和绝缘体之间的材料叫半导体，半导体是制作二极管、三极管的材料，常用在电子元件上。
【解答】解：LED灯中的发光二极管由半导体材料制成，其导电能力介于导体和绝缘体之间，常用的半导体材料有硅、锗等。
故选：D。
【点评】应用了半导体材料：有二极管、在极管、集成电路的电子线路板等，属于识记性内容，比较简单。
6．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（　　）

A．AB段电阻大，电流小
B．CD段电阻大，电流大
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等。
【解答】解：两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；
因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；
故选：C。
【点评】本题考查影响电阻大小的因素及串联电路中的电流规律，要求学生能熟记以上内容。
7．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。你认为小丽下一步应该做的是（　　）
测量处 A B C
电流（安） 0.5 0.2 0.3

A．分析数据得出结论
B．拆下电路，整理仪器
C．换电流表的量程再做几次实验
D．换不同规格的灯泡再做几次实验
【分析】物理实验不能只由一次实验得出规律。小明的实验中只有一组数据，具有偶然性，应换用不同规格的小灯泡，多次测量，使实验结论具有普遍性。
【解答】解：一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故D正确；
故选：D。
【点评】研究并联电路电流时，灯泡的规格相同，会得出电流相等的结论，这只是个特殊情况，不是普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律。
8．如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
【分析】（1）磁铁能够吸引硬币，说明磁铁与铁钉之间存在着相互作用的引力；
（2）分子间存在相互作用的引力与斥力；
（3）用摩擦的方法可以使物体带电；同种电荷相互排斥，异种电荷相互吸引；
（4）吸盘吸在墙壁上由于大气压的作用。
【解答】解：
A、磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；
B、两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；
C、摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；
D、吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误。
故选：C。
【点评】此题考查了磁力、分子间的作用力、摩擦起电现象以及大气压等知识，属于基础知识的考查。
9．一节干电池的电压是（　　）
A．1.5伏 B．24伏 C．110伏 D．220伏
【分析】根据生活常识解答此题。要记住一些生活中常见的电压值，如：
一节干电池的电压是1.5V
一节铅蓄电池的电压是2V
家庭电路的电压为220V
对人体安全的电压为不高于36V
手机电池的电压为3.7V
【解答】解：一节干电池的电压为1.5V。
故选：A。
【点评】本题为基础题，本题考查同学对干电池电压、结构的了解。
10．如图：开关闭合后发生的现象是（　　）

A．灯不亮，电流表烧坏
B．灯不亮，电流表有示数
C．灯不亮，电压表有示数
D．灯亮，电流表、电压表都有示数
【分析】先考虑电流表测电流时要和用电器串联，相当于一根导线；电压表测电压时要和用电器并联，相当于开路。再分析开关闭合时的现象。
【解答】解：电压表电阻无限大，串连入电路时相当于开路，电流很小，所以灯不亮，电流表的示数几乎为零；
但电压表两接线柱通过灯丝和导线接在了电源的两极上，测量电源电压，有示数。故只有C说法正确。
故选：C。
【点评】电压表和电流表接入电路时，电压表相当于开路，电流表相当于一根导线。
二．多选题（共5小题）
11．以下是小明对一些物理知识的想象，其中你认为不合理的是（　　）
A．假如水的比热容变为原来的，可能内陆地区会比沿海地区冬暖夏凉
B．假如导体都变成超导体了，通过的电流会很大，电灯会更亮
C．假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多
D．假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料
【分析】（1）比热容是反映不同物质吸放热能力的物理量。水的比热容比较大，说明水的吸热能力强，在吸收或放出相同的热量时，水的温度变化小，沿海地区水多，所以气温变化小，内陆地区水少，所以气温变化大；
（2）超导现象是电阻为零的现象，超导体适合制作输电导线和电动机线圈等；
电流通过超导体不会产生热效应了，因此灯泡不会亮；
（3）当浮力与密度成反比时，密度越大，产生的浮力就越小；
（4）在太空失重环境中绝不能用杯子饮饮料，只能用吸管。
【解答】解：A、沿海地区，水多；内陆地区水少、沙石多；
因为水的比热容较大，白天，相同质量的水和砂石比较，吸收相同的热量，水的温度升高的少；
夜晚，放出相同的热量，水的温度降低的少，使得沿海地区一天内气温变化要小，内陆地区一天内气温变化要大，水的比热容减小以后，只能改变沿海的温度，内地的温度是不会改变的；故A说法不合理，但符合题意；
B、假如科学家已研制出常温下就能使用的超导体，利用超导体的零电阻可以实现远距离输电，也可以做电动机线圈等。
所有利用电流热效应工作的电阻都不能用超导体制作，所以灯泡不会发光；故B说法不合理，但符合题意；
C、当浮力与液体的密度成反比时，死海的密度很大，所以产生的浮力很小，在“死海”游泳就比原来困难得多，说法合理；但不合题意；
D：在太空失重环境中绝不能用杯子饮饮料，因为在失重条件下饮料不会往下流，所以将杯子倒过来饮料也不会自动流进嘴里面。在太空饮饮料一般都是用吸管吸。装饮料的容器一端有一个注水孔，航天员用塑料吸管插入注水孔吸饮，说法不合理，但符合题意。
故选：ABD。
【点评】本题主要考查学生对：水的比热容大的特点在生活中应用的了解和掌握；对超导体的特点的了解；对浮力和太空环境的了解，考查知识点较多，主要考查学生对所学物理知识的灵活运用能力。
12．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象。假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（　　）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
【分析】假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作。
【解答】解：白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服，故ACD说法错误但符合题意。
导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好。故B说法正确但不符合题意；
故选：ACD。
【点评】假设导体没有电阻，利用电流热效应工作的电器都不能工作，利用电流的磁效应和效应工作的用电器不受影响。
13．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．100mA B．10mA C．0.1A D．1000mA
【分析】在串联电路中，电流只有一条流通路径，电路中处处电流相等，据此分析回答。
【解答】解；小灯泡是“串联”的，在串联电路中处处电流相等，若某处的电流是100mA，那么，通过每只灯泡的电流都是100mA，合0.1A；
故选：AC。
【点评】本题考查了串联电路的电流规律，属于对基础知识的考查。
14．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为Ia＝1A、Ib＝0.4A、Ic＝0.6A，并将数据记录在表格中，则下一步应该做的（　　）

A．改变电源电压，再测出几组电流值
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
【分析】物理实验不能只由一次实验得出规律。实验中只有一组数据，具有偶然性，应换用不同规格的实验器材进行多次实验，多次测量，使实验结论具有普遍性。
【解答】解：只进行一次实验，只根据一次实验数据就得出结论，实验结论不具有普遍性，为得出普遍结论，
做完一次实验，得出数据后，应依次换用不同规格的实验器材或改变电源电压，进行多次实验，测出多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性，故AC正确，BD错误；
故选：AC。
【点评】研究串联电路电流时，灯泡的规格相同，会得出电流相等的结论，这只是个特殊情况，不是普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律。
15．下列数据中最符合实际的是（　　）
A．一节新干电池的电压为1.5V
B．今天教室内的气温约为60℃
C．温度降低到零摄氏度时，物体将不再具有内能
D．对人体的安全电压为不高于36V
【分析】首先要对选项中涉及的几种物理量有个初步的了解，再与生活实际相联系，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一节新干电池的电压为1.5V，故A正确；
B、教室内的气温一般在35℃以下，达不到60℃，故B错误；
C、任何物体在任何温度下都具有内能；故C错误；
D、对人体的安全电压为不高于36V；故D正确；
故选：AD。
【点评】此题考查对生活中常见物理量的认识，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
三．填空题（共5小题）
16．一天，小明同学发现家里的LED灯有一串灯泡都不亮了，经检修发现是有一个灯泡坏了导致的。根据所学物理知识，小明推测，这串不亮的灯泡连接方式是　串联　。LED灯实际上是发光二极管，它是由　半导体　材料制成的。
【分析】串联电路中电流只有一条路径，各用电器之间相互影响；二极管是由半导体做成的器件，它具有单向导电性。
【解答】解：LED灯有一个灯泡坏了，一串灯泡都不亮了，所以各灯泡是串联连接；制造发光二极管的主要材料是半导体材料，发光二极管具有寿命长、节能、安全性好的优点。
故答案为：串联；半导体。
【点评】本题考查串并联电路的特点，以及半导体材料是一道基础题。
17．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的　开关　；红绿灯实际上是发光二极管，它是由　半导体　（选填“超导体”或“半导体”）材料制成的。

【分析】（1）电路是指用导线把电源、用电器、开关连接起来组成的电流路径；
（2）二极管是由半导体做成的器件，它具有单向导电性。
【解答】解：
按钮是电路中的开关；
制造发光二极管的主要材料是半导体材料。
故答案为：开关；半导体。
【点评】本题考查了电路的组成以及二极管由什么材料制成，属于综合性题目，难度不大。
18．当温度降低到足够低时，有些材料的电阻会变为零，这就是　超导　现象。利用这类材料输电，可最大限度地减少电能转化为　内能　（选填“核能”、“化学能”或“内能”）所造成的能量损失。
【分析】某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了零。这就是超导现象；
电流通过导体是会放出热量，所以导线上损失的电能转化为内能。
【解答】解：
当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象；
由焦耳定律可知，电流通过导体是会放出热量的；超导体的电阻为0，用超导体做输电导线时，电流通过导线产生的热量为0，所以利用超导材料输电，可最大限度地减少电能转化为内能所造成的能量损失。
故答案为：超导、内能。
【点评】本题考查超导现象的定义，要学生了解超导现象应用于实际，会给人类带来很大好处。
19．一种新型装饰用的LED灯带，灯泡由30个相同的LED串联组成，若通过第一只LED的电流为12mA，则通过第十只LED的电流为　12　mA，如图所示，把两种不同的金属片插入柠檬，可制成“水果电池”将几个水果电池串联起来可以点亮LED灯，这种电池是将　化学　能转化为电能。

【分析】（1）根据串联电路的电流规律解答第一个空；
（2）水果电池是将化学能转化为电能的装置。
【解答】解：因为串联电路中电流处处相等，因此通过第一只LED的电流为12mA，则通过第十只LED的电流为 12mA；
水果电池和干电池、蓄电池类似，都是将化学能转化为电能的装置。
故答案为：12；化学。
【点评】本题考查的是串联电路的电流规律和电源的能量转化，比较简单，属于基础知识。
20．家庭电路的电压等于　220V　，对人体安全的电压　不高于36V　，三节干电池串联后的电压是　4.5V　。
【分析】要记住一些生活中常见的电压值，如：
一节干电池的电压是1.5V
一节铅蓄电池的电压是2V
家庭电路的电压为220V
对人体安全的电压为不高于36V
手机电池的电压为3.7V
【解答】解：我国家庭电路的电压是220V；对人体安全的电压是不高于36V；一节干电池的电压是1.5V，三节干电池串联后的电压是3×1.5V＝4.5V。
故答案为：220V；不高于36V；4.5V。
【点评】本题考查了学生对生活中一些常见电压值常见电压值的了解，是学生要熟记的内容。
四．作图题（共2小题）
21．探究“并联电路电流规律”的实验如下：
（1）在如图1所示的实物中，用笔画线代替导线连接好电路。要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）

（2）请在图2虚线框内按实物图画出相应的电路图。
【分析】根据要求连接实物图，根据实物图画电路图。
【解答】解：因A1测L1的电流，A1与L1串联；A2测L2的电流，A2与L2串联，L1、L2电流不超过0.6A，电流表均选用小量程，电流开关控制L1、L2，开关在干路上。电流从电源正极出发，经开关S，在S的左接线柱分流，一路经
电流表A1、L1，与此同时，另一路经电流表A2、L2在L1的左接线柱汇合，回到电源负极，如下图左图所示所示；
根据实物图连接电路图，如下图的右图所示：

【点评】本题探究“并联电路电流规律”，考查实物图的连接及根据实物图画电路图，是学习电学的基本功。
22．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。

【分析】电流表要串联接入电路，电压表要并联接入电路，结合电路图可做出判断。
【解答】解：由电路图可知，无论两处位置是哪种电表，两灯泡都不会出现串联，因此，要使两灯泡都能工作，则两灯泡只能并联，则左边的圈应为电流表，中间的圈应为电压表，如图所示。

【点评】这类题目能综合考查学生的电路识别能力，电流表、电压表的连接方式，及分析、推理能力。
五．实验探究题（共2小题）
23．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
（1）在虚线框中，画出小欢所设计的实验电路图。

（2）根据实验现象简要说明小林的解释是错误的。　如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同　。
【分析】决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小林的结论。
【解答】解：（1）小林认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：

（2）如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同。
故答案为：（1）见上图；（2）如上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小林的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同。
【点评】（1）亮度指的是灯泡的实际功率，不是额定功率，额定功率大的灯实际功率不一定大；
（2）串联电路中，电流相同，电阻不同，电功率不同，亮度不同。
24．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动。你认为这种接法是　错误　的（选填“正确”或“错误”）．理由是　电压表正、负接线柱接反了　。

【分析】电压表需要并联使用，电流从正接线柱流入，负接线柱流出的。结合实验中的操作可做出判断。
【解答】解：在实验操作中，原来电压表的接法是正确的，当直接把电压表的A点线接到C点时，而保持接电压表B点的不动，这样电压表正、负接线柱接反了，这是不正确的，会损坏电压表的。
故答案为：错误；电压表正、负接线柱接反了。
【点评】本题考查了电压表的使用。若测量L2的电压，应把电压表接线拆下来，再重新接线，并联到L2的两端。
六．计算题（共2小题）
25．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。

【分析】由图可知L1与L2串联，电流表测电路中电流，电压表V1测总电压，V2测L1两端电压。
根据串联电路的电流特点可知两灯的电流；
根据串联电路的电压特点分析两电压表示数，从而得到两灯电压。
【解答】解：
由电路图可知，L1与L2串联，电流表测电路中电流，
由串联电路中电流处处相等可知：I1＝I2＝IA＝0.3A；
电压表V1测总电压，V2测L1两端电压，
因串联电路中总电压等于各用电器两端电压之和，
由此可知，总电压U＝5V，
L1两端电压：U1＝3V，
所以L2两端电压：U2＝U﹣U1＝5V﹣3V＝2V。
答：通过L1和L2灯的电流都是0.3A，L1两端电压为3V，L2两端电压为2V。
【点评】本题考查串联电路的电流和电压特点的应用，解题的关键是正确分析连接方式和各电表所测物理量。
26．在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？

【分析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压。
【解答】解：等效电路图如下：

由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3＝14V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U1+U2＝10V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U2+U3＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解得：U1＝8V、U2＝2V、U3＝4V。
答：三只灯泡L1、L2、L3两端的电压分别为8V、2V、4V。
【点评】本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别。
七．解答题（共2小题）
27．阅读短文，回答问题：
新型发热材料﹣﹣PTC
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。
PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，下图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为　100　℃。
（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻　增大　，功率　减小　，使其温度降低（以上均填变化情况）；反之，也能自动调节。因此用PTC材料制成的电热器具有自动调节功能。

【分析】（1）根据题目提供的“居里点温度”特点，由图象可求出居里点温度。
（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，由图象知温度升高，电阻增大；电源电压不变，由P＝可知其功率减小，温度降低。
【解答】解：
（1）根据题意可知，PTC有个“居里点温度”，当温度低于这个温度时，其电阻值随温度的升高而减小，高于这个温度时，电阻值随温度的升高而增大；结合图象可知，该PCT材料的居里点温度为100℃。
（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃时，由图象可知，电阻会增大，电源电压不变，由P＝可知功率会变小，功率减小，其温度会降低；反之，也能自动调节。
故答案为：（1）100；（2）增大；减小。
【点评】本题考查了学生对题目所给信息的理解，这是关于影响电阻大小因素的实际应用题目，要结合题意具体作答。
28．认真观察分析电路图并解答下面的问题：
（1）如果要使灯L1L2串联，则应关闭或断开哪几个开关？
（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？
（3）闭合或断开哪几个开关，灯L1L2构成并联？
（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。

【分析】解决此题要知道两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式；
串联电路中，电流处处相等；并联电路中，各支路电流之和等于干路电流。
【解答】解：（1）当闭合开关S2，断开开关S1、S3时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的；
（2）已知两盏灯泡是串联在一起的，故通过两盏灯泡的电流是相等的，即都等于电流表的示数，I1＝I2＝0.25A；
（3）当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联；
（4）并联电路中，各支路电流之和等于干路电流，故通过L2的电流I2＝I﹣I1＝0.8A﹣0.35A＝0.45A；
答：（1）闭合S2，断开S1S3；
（2）I1＝I2＝0.25A；
（3）断开S2闭合S1S3，灯L1L2构成并联
（4）电流I2＝0.45A。
【点评】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路，知道串联电路与并联电路的电流规律。
