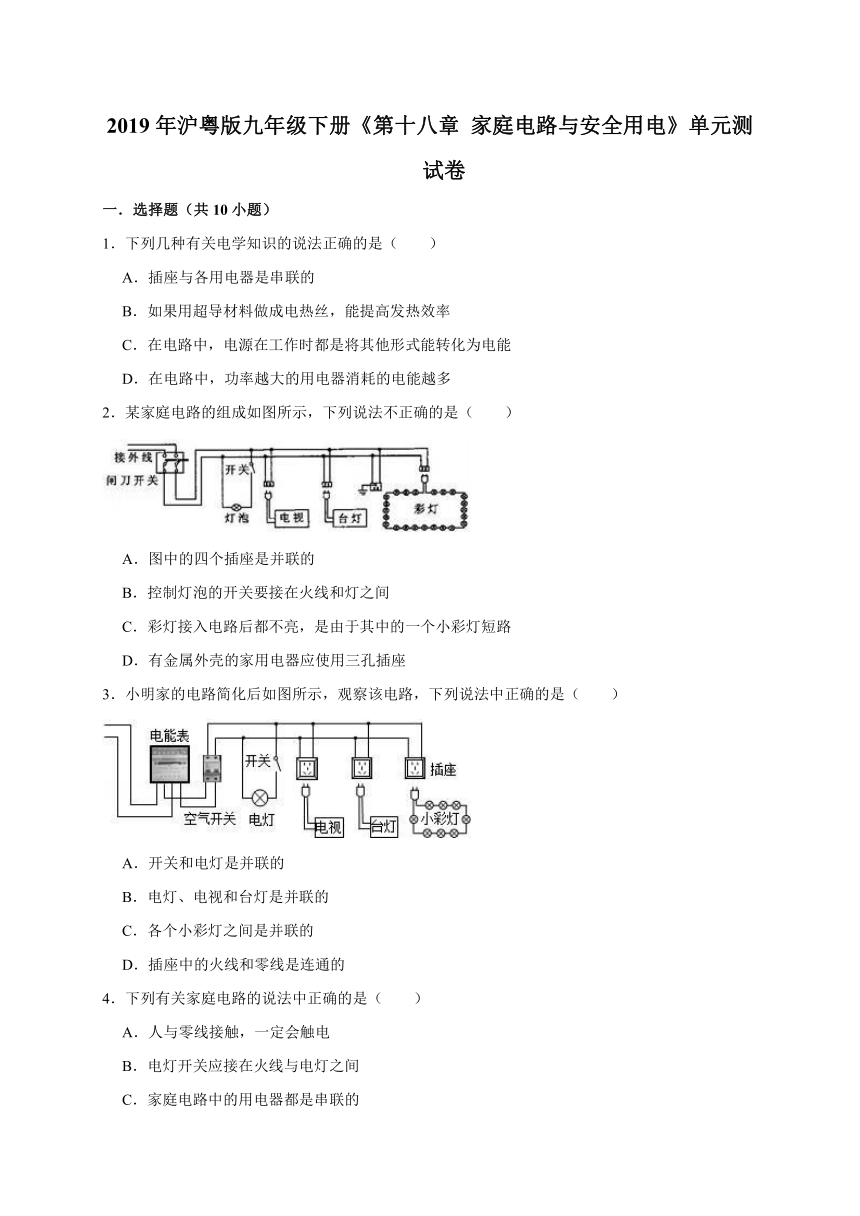

2019年沪粤版九年级下册《第十八章 家庭电路与安全用电》单元测试卷
一．选择题（共10小题）
1．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
2．某家庭电路的组成如图所示，下列说法不正确的是（ ）
A．图中的四个插座是并联的
B．控制灯泡的开关要接在火线和灯之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器应使用三孔插座
3．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A．开关和电灯是并联的
B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的
D．插座中的火线和零线是连通的
4．下列有关家庭电路的说法中正确的是（ ）
A．人与零线接触，一定会触电
B．电灯开关应接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表计量的是家庭用电器的总功率

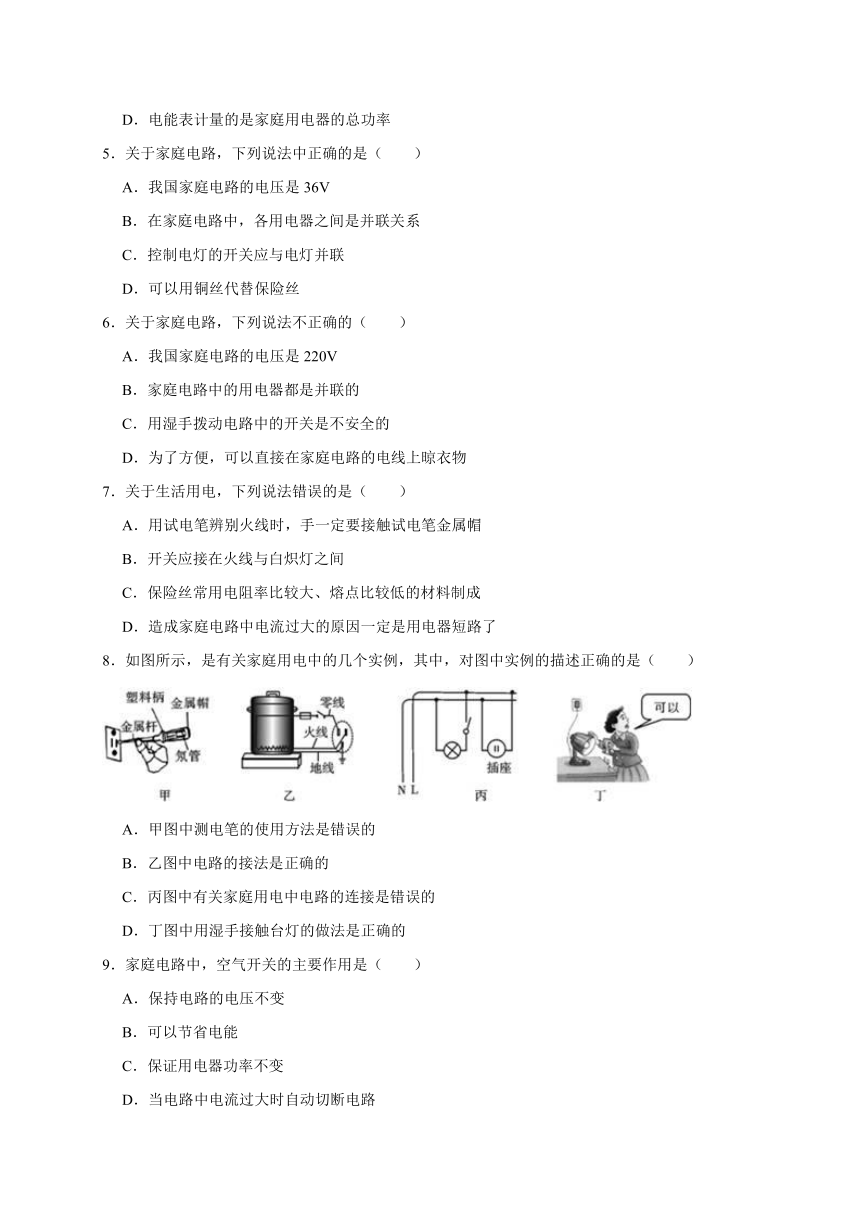

5．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压是36V
B．在家庭电路中，各用电器之间是并联关系
C．控制电灯的开关应与电灯并联
D．可以用铜丝代替保险丝
6．关于家庭电路，下列说法不正确的（ ）
A．我国家庭电路的电压是220V
B．家庭电路中的用电器都是并联的
C．用湿手拨动电路中的开关是不安全的
D．为了方便，可以直接在家庭电路的电线上晾衣物
7．关于生活用电，下列说法错误的是（ ）
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
8．如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
9．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
10．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
12．图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A

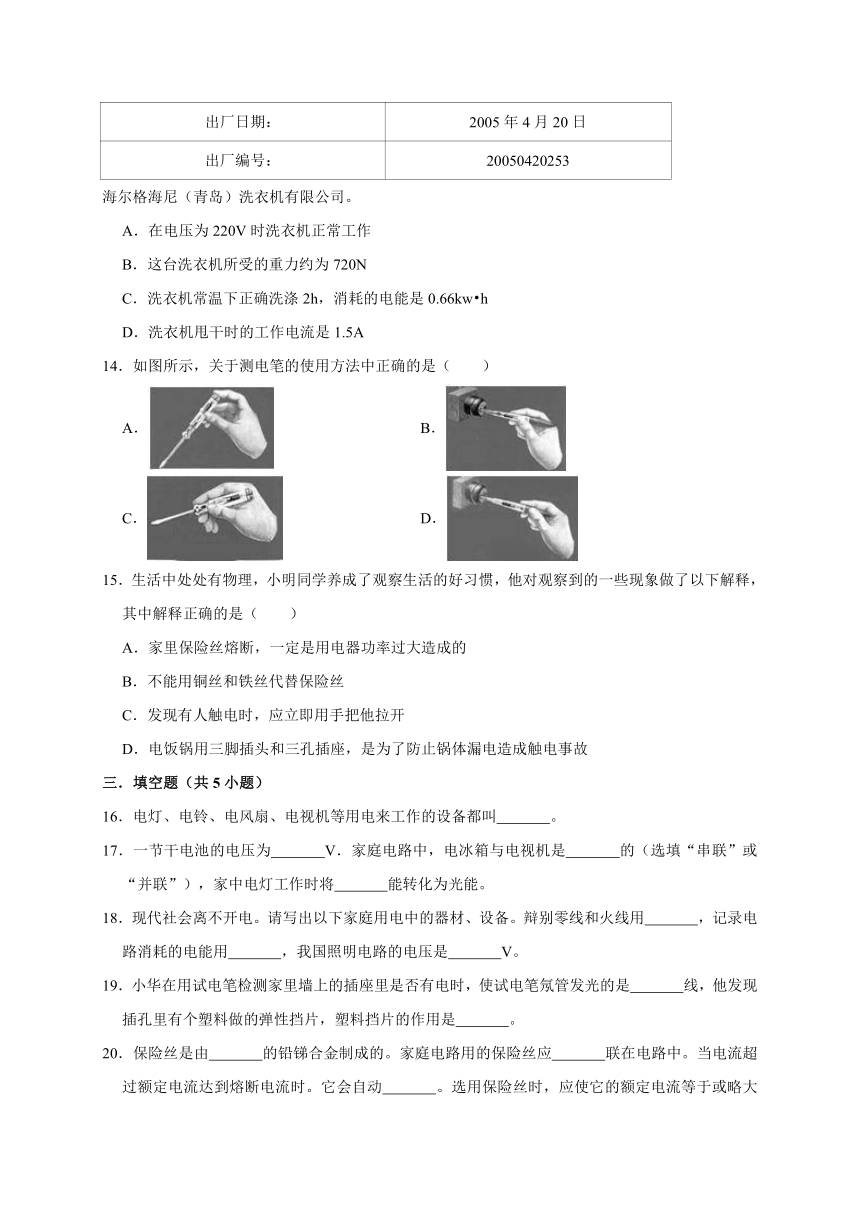

14．如图所示，关于测电笔的使用方法中正确的是（ ）
A． B．
C． D．
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
三．填空题（共5小题）
16．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 。
17．一节干电池的电压为 V．家庭电路中，电冰箱与电视机是 的（选填“串联”或“并联”），家中电灯工作时将 能转化为光能。
18．现代社会离不开电。请写出以下家庭用电中的器材、设备。辩别零线和火线用 ，记录电路消耗的电能用 ，我国照明电路的电压是 V。
19．小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是 线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是 。
20．保险丝是由 的铅锑合金制成的。家庭电路用的保险丝应 联在电路中。当电流超过额定电流达到熔断电流时。它会自动 。选用保险丝时，应使它的额定电流等于或略大于电路中的 。
四．作图题（共2小题）
21．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。
22．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 。
六．计算题（共1小题）
25．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
七．解答题（共2小题）
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 联，灯尾金属块必须与 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 。正常工作20h消耗的电能是 kW?h。
27．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
2019年沪粤版九年级下册《第十八章 家庭电路与安全用电》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
【分析】A、电路中各用电器之间及与插座之间是并联的；
B、由电热公式可知电流越大、电阻越大、通电时间越长，导体发热越多；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能；
D、用电器消耗的电能等于电功率与通电时间的乘积。
【解答】解：
A、为使各用电器之间的工作互不影响，故用电器及插座之间采用并联的方式，此选项错误；
B、由Q＝I2Rt可知，超导体的电阻为零，故其发热为零，此选项错误；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能，此选项正确；
D、由W＝Pt可知，功率大的用电器消耗的电能未必多，此选项错误。
故选：C。
【点评】本题考查的知识点虽多，但都较为简单，属基础题。
2．某家庭电路的组成如图所示，下列说法不正确的是（ ）
A．图中的四个插座是并联的
B．控制灯泡的开关要接在火线和灯之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器应使用三孔插座
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、家庭电路中的用电器和插座之间应该是并联的；故此选项是正确的。
B、控制灯泡的开关应该接在火线上；故此选项是正确的。
C、小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯是照样发光的；故此选项是不正确的。
D、有金属外壳的家用电器必须使用三孔插座；故此选项是正确的。
故选：C。
【点评】（1）掌握家庭电路中用电器之间、插座之间、用电器和插座之间、开关和用电器之间的连接方式。
（2）掌握保险丝的材料、作用、工作原理。
3．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A．开关和电灯是并联的
B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的
D．插座中的火线和零线是连通的
【分析】（1）家庭电路中各用电器之间、用电器和插座之间均为并联连接，开关与被控制的用电器串联连接；
（2）串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路；
（3）当火线与零线相连时，将形成电源短路。
【解答】解：A、开关控制灯泡时，开关与灯泡串联连接，故A错误；
B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；
C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；
D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。
故选：B。
【点评】本题综合考查家庭电路中各用电器之间、开关与用电器之间、小彩灯间的连接方式，属于基础知识，必须掌握。
4．下列有关家庭电路的说法中正确的是（ ）
A．人与零线接触，一定会触电
B．电灯开关应接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表计量的是家庭用电器的总功率
【分析】（1）人直接接触火线或间接接触火线都会发生触电事故。人接触正常电路中的零线时，不会发生触电事故。
（2）家庭电路中，开关控制用电器时，开关要接在火线和用电器之间，这样既能控制用电器，又能保证使用更安全。
（3）家庭电路的用电器都是并联的。
（4）电能表计量的是家庭用电器消耗电能多少。
【解答】解：A、闭合或断开开关，电路正常时，接触零线不会发生触电事故；如果闭合开关，进户的零线断路，此时再接触零线会发生触电事故。不符合题意。
B、电灯开关应接在火线与电灯之间，这样开关能起到控制灯泡的作用，也能保证更换灯泡时，断开开关，切断火线，使用更安全。符合题意。
C、家庭电路的电压是220V，用电器的额定电压是220V，用电器只有并联在家庭电路中，才能正常工作，而且互不影响。不符合题意。
D、电能表测量家庭用电器消耗电能多少的仪器，不是用来测量总功率的，不符合题意。
故选：B。
【点评】（1）明确触电的类型与特点。
（2）掌握家庭电路中保险丝、灯泡、开关、插座的正确接法。
（3）掌握家庭电路中用电器的连接方式。
（4）知道电能表在电路中的作用。
5．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压是36V
B．在家庭电路中，各用电器之间是并联关系
C．控制电灯的开关应与电灯并联
D．可以用铜丝代替保险丝
【分析】我国家庭电路电压是220V，人体安全电压不高于36V。
家庭电路中开关控制用电器时，开关和用电器之间是串联的。家庭电路中，各用电器之间是并联的，各用电器之间并联，保证各用电器都能正常工作，并且互不影响。
家庭电路中，保险丝熔断，千万不要用铜丝代替保险丝，电路电流过大时，铜丝的熔点高，铜丝不能自动切断电路，不能起到保险作用。
【解答】解：A、我国家庭电路电压是220V．不符合题意。
B、家庭电路在各家用电器之间是并联的。符合题意。
C、控制电灯的开关和灯泡之间是串联的。不符合题意。
D、千万不能用铜丝代替保险丝。不符合题意。
故选：B。
【点评】掌握家庭电路电压、人体安全电压、各元件之间的连接方法、各元件的作用等。
6．关于家庭电路，下列说法不正确的（ ）
A．我国家庭电路的电压是220V
B．家庭电路中的用电器都是并联的
C．用湿手拨动电路中的开关是不安全的
D．为了方便，可以直接在家庭电路的电线上晾衣物
【分析】根据安全用电、家庭电路的电压、用电器的关系分析。
【解答】解：A、说法正确，我国家庭电路的电压是220V。
B、说法正确，家庭电路中的用电器都是并联的，目的是为了用电器之间相互不影响工作。
C、说法正确，由于水容易导电，故用湿手拨动电路中的开关是不安全的。
D、说法错误，由于水容易导电，当直接在家庭电路的电线上晾衣物，会造成触电。
故选：D。
【点评】生活中的水是容易导电的，用湿手或在电线上晾衣服都会造成触电事故。
7．关于生活用电，下列说法错误的是（ ）
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
【分析】（1）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；
（2）灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（3）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，保险丝在电路中起保护电路的作用，防止电路电流过大而发生危险。
（4）造成家庭电路中电流过大的原因是短路和总功率过大。
【解答】解：A、使用测电笔时，手要与笔尾金属体接触，此选项符合安全用电原则，故A正确；
B、根据上面分析可知，火线首先进开关，再入灯泡顶端的金属点；故B正确；
C、保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故C正确；
D、造成家庭电路中电流过大的原因可能是用电器短路，也可能是总功率过大，故D错误；
故选：D。
【点评】本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
8．如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
【分析】（1）使用测电笔时，手应该接触笔尾的金属体，不能碰笔尖；
（2）为了安全，保险丝应该接在火线上；
（3）在连接灯泡时，从安全用电的角度分析，开关应该接在火线和用电器之间；
（4）水是导体，所以湿手接触台灯的做法是很危险的。
【解答】解：A、此题中，手碰到了笔尖，会使得人触电，故A说法正确；
B、理论上说：火线是有电的，所以从安全用电的角度分析，保险丝应该接在火线上，故B说法错误；
C、据图可以看出，灯泡的开关接在了火线和用电器之间，其两孔插座的接法也是正确的，故C说法错误；
D、水是导体，所以湿手接触台灯的做法是很危险的，故D说法错误；
故选：A。
【点评】该题考查了生活中安全用电的常识，是一道基础题。
9．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
【分析】当电路中发生短路时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用。
【解答】解：家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸。
故选：D。
【点评】本题考查学生对空气开关的了解，知道“短路﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
10．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
【分析】保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答。
【解答】解：A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；
B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；
CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误。
故选：C。
【点评】本题考查了家庭电路中保险丝的特点与作用等，属电学的常识问题，必须熟知。
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、当开关断开时，为了使用电器不带电，所以开关应该与火线相连，故A选项正确；
B、熔断丝的作用是当电路中电流过大时，熔断丝会被烧，电流过大的原因可能是短路，也可能是电路的总功率过大，所以B选项错误；
C、因为灯座的螺旋套很容易被人接触到，所以从安全的角度考虑应该接在零线上，但是从工作角度看，无论接火线还是接零线都可以正常工作，故C选项错误；
D、当金属外壳的用电器内部线路破损与外壳接触时，外壳会带电，如果将外壳与大地相连，人接触时也是安全的，否则人会触电，所以有金属外壳的家用电器，其插座应安装接地线，故D选项正确；
故选：AD。
【点评】知道家庭电路的组成，知道家庭电路的正确连接方法。
12．图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【分析】（1）家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s；
（2）开关控制灯泡时，开关要接在灯泡和火线之间。
（3）对于两孔插座是：左零右火；
（4）试电笔接触火线时，氖管会发光。
【解答】解：A、家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s，故A正确；
B、开关控制灯泡时，开关要接在灯泡和火线之间，故丁图的说法是正确的，故B正确；
C、对于两孔插座是：左零右火；故C错误；
D、据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光，故D错误；
故选：AB。
【点评】掌握家庭电路中测电笔的使用、两孔插座、开关、灯泡的接法，并理解各种接法的原因是正确判断的关键。
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
【分析】A、从洗衣机所给参数中确定洗衣机的额定电压；
B、已知洗衣机的质量，根据公式G＝mg可求洗衣机的重力。
C、已知额定功率和工作时间，根据公式W＝Pt可求消耗的电能。
D、已知洗衣机的甩干功率，根据公式I＝可求额定电流。
【解答】解：A、因为洗衣机的额定电压为220V，所以洗衣机只有在220V的电压下才可以正常工作；故A正确；
B、洗衣机的重力G＝mg＝72kg×10N/kg＝720N，故B正确；
C、洗衣机正常工作2h需消耗电能W＝Pt＝0.33kw×2h＝0.66kw?h，故C正确。
D、洗衣机甩干时的工作电流I＝2.95A．故D错误。
故选：ABC。
【点评】本题考查重力、消耗的电能、电流、电阻、实际功率等的计算，关键是公式及其变形的灵活运用，要学会从题目所给信息中找到有用的数据，解题过程中要注意单位的换算。
14．如图所示，关于测电笔的使用方法中正确的是（ ）
A． B．
C． D．
【分析】掌握测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体。
【解答】解：使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。图AD的操作正确，符合使用要求。
如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光。图BC中手都没有接触笔尾金属体，故使用方法错误。
故选：AD。
【点评】正确使用测电笔才能辨别火线还是零线。
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
【分析】解决此题要知道安全用电的原则，明白当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用。
【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大，选项说法错误，不符合题意；
B、当家庭电路中电流过大时，保险丝先熔断，如果把铜丝和铁丝代替保险丝，这样铜丝或铁丝不会轻易熔断，很有可能发生电火灾，符合题意；
C、发现有人触电时，不能用手把他拉开，因为这样会造成更多的人发生触电危险，不符合题意；
D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故，符合题意；
故选：BD。
【点评】解决此题要结合安全用电原则进行分析解答。
三．填空题（共5小题）
16．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 用电器 。
【分析】根据家庭电路的组成进行分析，即消耗电能的元件称之为用电器。
【解答】解：因为电灯、电铃、电风扇和电视机都是消耗电能的，所以它们都是用电器。
故答案为：用电器。
【点评】会根据家庭电路的组成识别各元件的组成。
17．一节干电池的电压为 1.5 V．家庭电路中，电冰箱与电视机是 并联 的（选填“串联”或“并联”），家中电灯工作时将 电 能转化为光能。
【分析】一节干电池的电压为1.5V，串联电池组的电压等于各串联电池的电压之和；
家庭电路中各用电器只有并联才不会互相影响；
电灯在工作时消耗电能而发光，据此来分析能量的转化。
【解答】解：一节干电池的电压为1.5V；
家庭电路中，电冰箱与电视机是并联的，这样各用电器在工作时才会互不影响；
家中电灯在工作时，消耗电能而发光，故将电能转化为光能。
故答案为：1.5；并联；电。
【点评】本题考查了干电池的电压大小、家庭电路的连接特点以及电灯工作时的能量转化，都是电学中的基本知识点，难度不大。
18．现代社会离不开电。请写出以下家庭用电中的器材、设备。辩别零线和火线用 测电笔 ，记录电路消耗的电能用 电能表 ，我国照明电路的电压是 220 V。
【分析】根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写。
【解答】解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮；
记录电路消耗的电能用电能表；
家庭电路中的电压是 220V。
故答案为：测电笔；电能表；220。
【点评】本题考查了家庭电路的电压和测电笔、电能表的作用，是一道基础题。
19．小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是 火 线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是 防止触电 。
【分析】（1）在使用试电笔试触火线和零线时，若试电笔的氖管发光，则试触的为火线，否则为零线；
（2）塑料是绝缘体，应用在电器或电路元件中防止触电。
【解答】解：（1）当小华同学用试电笔试触家里的插座时，发现氖管发光，说明此插孔是与火线相连接的；
（2）塑料是绝缘体，应用在电器或电路元件中防止触电。所以插孔里有个塑料做的弹性挡片，塑料挡片的作用是防止触电。
故答案为：火；防止触电。
【点评】此题主要考查学生对于试电笔及用电常识的理解。
20．保险丝是由 电阻率大，熔点低 的铅锑合金制成的。家庭电路用的保险丝应 串 联在电路中。当电流超过额定电流达到熔断电流时。它会自动 熔断 。选用保险丝时，应使它的额定电流等于或略大于电路中的 最大正常工作电流 。
【分析】保险丝的材料：电阻率大，熔点低的铅锑合金。
保险丝的原理：焦耳定律。
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路。
【解答】解：根据焦耳定律可知：在长度、横截面积、温度相同条件下，导体的电阻越大，产生的热量越多；且在吸收相同的热量时，熔点越低，导体越容易熔化；
所以保险丝选择电阻率大，熔点低的铅锑合金丝制成的。这样保险丝串联在电路中。当电流超过额定电流达到熔断电流时，保险丝的温度升高，会达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用。
同时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。
故答案为：电阻率大，熔点低；串；熔断；最大正常工作电流。
【点评】掌握保险丝的工作原理、作用、材料、连入电路的方法等。
保险丝的材料和电阻丝的材料有异同点，对比记忆效果好。
四．作图题（共2小题）
21．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。
【分析】（1）先确定各用电器的连接方式，然后确定开关的接线方式，最后根据家庭电路的正确连接方法完成电路。
（2）两孔插座的接法：左孔接零线；右孔接火线。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏日光灯L1和L2并联，开关接在干路上同时控制两盏灯泡，
两孔插座：左孔接零线；右孔接火线。三孔插座：上孔接地线；左孔接零线；右孔接火线。电路图如下图所示：
【点评】本题考查家庭电路中各用电器的连接方式，关键是知道两盏灯泡并联连接。掌握家庭电路的灯泡、开关、三孔插座、两孔插座的接法，同时考虑使用性和安全性。
22．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
【分析】对于三线插头和三孔插座的连接，带保险丝的线应与火线连接，才能起到保护作用，另一条与零线连接，才能形成通路，地线应与电水壶的金属外壳连接。
【解答】解：如图所示，带保险丝的一端与火线连接，中间一条与零线连接，接电热水壶外壳的一条与地线连接，如下图所示：
【点评】三条线的连接都有它特定的作用，绝不可以随意连接，搞清保险丝的保护作用和地线的保护作用及其原理，才能理解为什么要这样连接。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 用电器金属外壳 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 用电器总功率过大 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 不能 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
【分析】（2）三孔插座中，上面的接地线，左面的接零线，右面的接火线，简称“上地、左零、右火“。
（3）当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用；判断漏电保护器会不会切断电路，就是分析两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（4）根据电路工作的需要，使用电器之间并联，使开关可以控制用电器，据此进行连接。
【解答】解：（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的E号相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
（4）插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：
故答案为：（2）用电器金属外壳；（3）用电器总功率过大；不能；（4）见上图。
【点评】本题考查学生对家庭电路的连接，空气开关的了解，知道“短路或总功率过大﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 手指应接触测电笔金笔尾属体 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 调整玻璃板竖直（垂直桌面）放置 。
【分析】（1）在使用测电笔时，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
（2）玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合。
【解答】解：（1）正确使用测电笔：手指应接触测电笔金笔尾属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
（2）玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，如果无论怎样移动蜡烛都无法与像重合，就应该调整玻璃板竖直（垂直桌面）放置。
故答案为：（1）手指应接触测电笔金笔尾属体；（2）调整玻璃板竖直（垂直桌面）放置。
【点评】进行每一个实验时，会出现各种故障，要分析各种故障的原因和排除故障的方法，这些都容易出现在实验题中，要重视这些故障，同时也考查了学生的读图能力。
六．计算题（共1小题）
25．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
【分析】（1）灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
（2）插座与灯并联，且左零右火。
【解答】解：开关S1是房卡开关相当于总开关，灯泡应与插座应并联接入电路，火线先连接S1然后连接插座与开关S2、灯泡，最后连入零线。
如图所示：
【点评】本题考查家庭电路的连接，注意：①开关接在火线上；②螺旋套接零线；③插座的接法是左零右火。
七．解答题（共2小题）
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 并 联，灯尾金属块必须与 火 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 绝缘体 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 凝华 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 变小 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 额定功率是25W 。正常工作20h消耗的电能是 0.5 kW?h。
【分析】（1）家庭电路中各用电器均为并联连接；灯尾的金属块需与火线相连，零线和螺旋相连；灯泡上的灯尾、钨丝、螺旋都是导体；玻璃、塑料灯口盖和壳都是绝缘体。
（2）灯丝变细是钨丝升华，灯泡变黑是钨丝先升华后凝华；灯丝变细后，电阻变大，而家庭电路的电压不变，则由P＝可知灯泡的实际功率的变化情况。
（3）灯泡铭牌上标有额定电压和额定功率；根据W＝Pt即可求出灯泡在一定时间内消耗的电能。
【解答】解：（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连。在更换灯泡时，不会接触火线，这样比较安全。灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全。
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P＝可知灯泡的实际功率变小，故灯泡变暗。
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W＝Pt＝0.025kW×20h＝0.5kW?h。
故答案为：（1）并；火；绝缘体；（2）凝华；变小；（3）额定功率是25W；0.5。
【点评】（1）导体和绝缘体都是很好的电工材料。特别注意灯泡与开关的正确连接方法，火线首先经过开关再入灯泡的尾部是为了更安全。
（2）明确用电器的铭牌的参数，会根据用电器参数和通电时间计算用电器消耗的电能。
27．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
【分析】（1）由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且灯接在零线与开关之间。
（2）三孔插座的接线方法是要求“左零右火上接地”。
【解答】解：灯泡与两个开关串联，且火线要先过开关，再与灯泡串联；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
【点评】本题考查了声、光控灯和三孔插座的接线方法。接地线是为了把有金属外壳的用电器的外壳接地。
一．选择题（共10小题）
1．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
2．某家庭电路的组成如图所示，下列说法不正确的是（ ）
A．图中的四个插座是并联的
B．控制灯泡的开关要接在火线和灯之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器应使用三孔插座
3．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A．开关和电灯是并联的
B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的
D．插座中的火线和零线是连通的
4．下列有关家庭电路的说法中正确的是（ ）
A．人与零线接触，一定会触电
B．电灯开关应接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表计量的是家庭用电器的总功率
5．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压是36V
B．在家庭电路中，各用电器之间是并联关系
C．控制电灯的开关应与电灯并联
D．可以用铜丝代替保险丝
6．关于家庭电路，下列说法不正确的（ ）
A．我国家庭电路的电压是220V
B．家庭电路中的用电器都是并联的
C．用湿手拨动电路中的开关是不安全的
D．为了方便，可以直接在家庭电路的电线上晾衣物
7．关于生活用电，下列说法错误的是（ ）
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
8．如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
9．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
10．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
12．图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
14．如图所示，关于测电笔的使用方法中正确的是（ ）
A． B．
C． D．
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
三．填空题（共5小题）
16．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 。
17．一节干电池的电压为 V．家庭电路中，电冰箱与电视机是 的（选填“串联”或“并联”），家中电灯工作时将 能转化为光能。
18．现代社会离不开电。请写出以下家庭用电中的器材、设备。辩别零线和火线用 ，记录电路消耗的电能用 ，我国照明电路的电压是 V。
19．小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是 线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是 。
20．保险丝是由 的铅锑合金制成的。家庭电路用的保险丝应 联在电路中。当电流超过额定电流达到熔断电流时。它会自动 。选用保险丝时，应使它的额定电流等于或略大于电路中的 。
四．作图题（共2小题）
21．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。
22．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 。
六．计算题（共1小题）
25．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
七．解答题（共2小题）
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 联，灯尾金属块必须与 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 。正常工作20h消耗的电能是 kW?h。
27．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
2019年沪粤版九年级下册《第十八章 家庭电路与安全用电》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
【分析】A、电路中各用电器之间及与插座之间是并联的；
B、由电热公式可知电流越大、电阻越大、通电时间越长，导体发热越多；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能；
D、用电器消耗的电能等于电功率与通电时间的乘积。
【解答】解：
A、为使各用电器之间的工作互不影响，故用电器及插座之间采用并联的方式，此选项错误；
B、由Q＝I2Rt可知，超导体的电阻为零，故其发热为零，此选项错误；
C、用电器工作时是将电能转化为其它形式的能，电源工作时将其它形式的能转化为电能，此选项正确；
D、由W＝Pt可知，功率大的用电器消耗的电能未必多，此选项错误。
故选：C。
【点评】本题考查的知识点虽多，但都较为简单，属基础题。
2．某家庭电路的组成如图所示，下列说法不正确的是（ ）
A．图中的四个插座是并联的
B．控制灯泡的开关要接在火线和灯之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器应使用三孔插座
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、家庭电路中的用电器和插座之间应该是并联的；故此选项是正确的。
B、控制灯泡的开关应该接在火线上；故此选项是正确的。
C、小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯是照样发光的；故此选项是不正确的。
D、有金属外壳的家用电器必须使用三孔插座；故此选项是正确的。
故选：C。
【点评】（1）掌握家庭电路中用电器之间、插座之间、用电器和插座之间、开关和用电器之间的连接方式。
（2）掌握保险丝的材料、作用、工作原理。
3．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A．开关和电灯是并联的
B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的
D．插座中的火线和零线是连通的
【分析】（1）家庭电路中各用电器之间、用电器和插座之间均为并联连接，开关与被控制的用电器串联连接；
（2）串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路；
（3）当火线与零线相连时，将形成电源短路。
【解答】解：A、开关控制灯泡时，开关与灯泡串联连接，故A错误；
B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；
C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；
D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。
故选：B。
【点评】本题综合考查家庭电路中各用电器之间、开关与用电器之间、小彩灯间的连接方式，属于基础知识，必须掌握。
4．下列有关家庭电路的说法中正确的是（ ）
A．人与零线接触，一定会触电
B．电灯开关应接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表计量的是家庭用电器的总功率
【分析】（1）人直接接触火线或间接接触火线都会发生触电事故。人接触正常电路中的零线时，不会发生触电事故。
（2）家庭电路中，开关控制用电器时，开关要接在火线和用电器之间，这样既能控制用电器，又能保证使用更安全。
（3）家庭电路的用电器都是并联的。
（4）电能表计量的是家庭用电器消耗电能多少。
【解答】解：A、闭合或断开开关，电路正常时，接触零线不会发生触电事故；如果闭合开关，进户的零线断路，此时再接触零线会发生触电事故。不符合题意。
B、电灯开关应接在火线与电灯之间，这样开关能起到控制灯泡的作用，也能保证更换灯泡时，断开开关，切断火线，使用更安全。符合题意。
C、家庭电路的电压是220V，用电器的额定电压是220V，用电器只有并联在家庭电路中，才能正常工作，而且互不影响。不符合题意。
D、电能表测量家庭用电器消耗电能多少的仪器，不是用来测量总功率的，不符合题意。
故选：B。
【点评】（1）明确触电的类型与特点。
（2）掌握家庭电路中保险丝、灯泡、开关、插座的正确接法。
（3）掌握家庭电路中用电器的连接方式。
（4）知道电能表在电路中的作用。
5．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压是36V
B．在家庭电路中，各用电器之间是并联关系
C．控制电灯的开关应与电灯并联
D．可以用铜丝代替保险丝
【分析】我国家庭电路电压是220V，人体安全电压不高于36V。
家庭电路中开关控制用电器时，开关和用电器之间是串联的。家庭电路中，各用电器之间是并联的，各用电器之间并联，保证各用电器都能正常工作，并且互不影响。
家庭电路中，保险丝熔断，千万不要用铜丝代替保险丝，电路电流过大时，铜丝的熔点高，铜丝不能自动切断电路，不能起到保险作用。
【解答】解：A、我国家庭电路电压是220V．不符合题意。
B、家庭电路在各家用电器之间是并联的。符合题意。
C、控制电灯的开关和灯泡之间是串联的。不符合题意。
D、千万不能用铜丝代替保险丝。不符合题意。
故选：B。
【点评】掌握家庭电路电压、人体安全电压、各元件之间的连接方法、各元件的作用等。
6．关于家庭电路，下列说法不正确的（ ）
A．我国家庭电路的电压是220V
B．家庭电路中的用电器都是并联的
C．用湿手拨动电路中的开关是不安全的
D．为了方便，可以直接在家庭电路的电线上晾衣物
【分析】根据安全用电、家庭电路的电压、用电器的关系分析。
【解答】解：A、说法正确，我国家庭电路的电压是220V。
B、说法正确，家庭电路中的用电器都是并联的，目的是为了用电器之间相互不影响工作。
C、说法正确，由于水容易导电，故用湿手拨动电路中的开关是不安全的。
D、说法错误，由于水容易导电，当直接在家庭电路的电线上晾衣物，会造成触电。
故选：D。
【点评】生活中的水是容易导电的，用湿手或在电线上晾衣服都会造成触电事故。
7．关于生活用电，下列说法错误的是（ ）
A．用试电笔辨别火线时，手一定要接触试电笔金属帽
B．开关应接在火线与白炽灯之间
C．保险丝常用电阻率比较大、熔点比较低的材料制成
D．造成家庭电路中电流过大的原因一定是用电器短路了
【分析】（1）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；
（2）灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（3）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，保险丝在电路中起保护电路的作用，防止电路电流过大而发生危险。
（4）造成家庭电路中电流过大的原因是短路和总功率过大。
【解答】解：A、使用测电笔时，手要与笔尾金属体接触，此选项符合安全用电原则，故A正确；
B、根据上面分析可知，火线首先进开关，再入灯泡顶端的金属点；故B正确；
C、保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故C正确；
D、造成家庭电路中电流过大的原因可能是用电器短路，也可能是总功率过大，故D错误；
故选：D。
【点评】本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
8．如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
【分析】（1）使用测电笔时，手应该接触笔尾的金属体，不能碰笔尖；
（2）为了安全，保险丝应该接在火线上；
（3）在连接灯泡时，从安全用电的角度分析，开关应该接在火线和用电器之间；
（4）水是导体，所以湿手接触台灯的做法是很危险的。
【解答】解：A、此题中，手碰到了笔尖，会使得人触电，故A说法正确；
B、理论上说：火线是有电的，所以从安全用电的角度分析，保险丝应该接在火线上，故B说法错误；
C、据图可以看出，灯泡的开关接在了火线和用电器之间，其两孔插座的接法也是正确的，故C说法错误；
D、水是导体，所以湿手接触台灯的做法是很危险的，故D说法错误；
故选：A。
【点评】该题考查了生活中安全用电的常识，是一道基础题。
9．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
【分析】当电路中发生短路时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用。
【解答】解：家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸。
故选：D。
【点评】本题考查学生对空气开关的了解，知道“短路﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
10．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
【分析】保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用，据此分析作答。
【解答】解：A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；
B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；
CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误。
故选：C。
【点评】本题考查了家庭电路中保险丝的特点与作用等，属电学的常识问题，必须熟知。
二．多选题（共5小题）
11．关于家庭电路，下列说法中正确的是（ ）
A．应将控制用电器的开关接在火线上
B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上
D．有金属外壳的家用电器，其插座应安装接地线
【分析】根据家庭电路的正确连接进行分析，各元件的连接都应该从安全方面考虑。
【解答】解：A、当开关断开时，为了使用电器不带电，所以开关应该与火线相连，故A选项正确；
B、熔断丝的作用是当电路中电流过大时，熔断丝会被烧，电流过大的原因可能是短路，也可能是电路的总功率过大，所以B选项错误；
C、因为灯座的螺旋套很容易被人接触到，所以从安全的角度考虑应该接在零线上，但是从工作角度看，无论接火线还是接零线都可以正常工作，故C选项错误；
D、当金属外壳的用电器内部线路破损与外壳接触时，外壳会带电，如果将外壳与大地相连，人接触时也是安全的，否则人会触电，所以有金属外壳的家用电器，其插座应安装接地线，故D选项正确；
故选：AD。
【点评】知道家庭电路的组成，知道家庭电路的正确连接方法。
12．图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【分析】（1）家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s；
（2）开关控制灯泡时，开关要接在灯泡和火线之间。
（3）对于两孔插座是：左零右火；
（4）试电笔接触火线时，氖管会发光。
【解答】解：A、家庭电路中使用的是交流电，电压是220V，频率是50Hz，周期0.02s，故A正确；
B、开关控制灯泡时，开关要接在灯泡和火线之间，故丁图的说法是正确的，故B正确；
C、对于两孔插座是：左零右火；故C错误；
D、据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光，故D错误；
故选：AB。
【点评】掌握家庭电路中测电笔的使用、两孔插座、开关、灯泡的接法，并理解各种接法的原因是正确判断的关键。
13．小红的妈妈要买一台洗衣机，妈妈交给小红一张洗衣机说明书（下表所示）和四个需要小红解答的问题，小红的答案如下，其中正确的是（g＝10N/kg）（ ）
丽达XQ50﹣8B洗衣机
防触电保护类型Ⅰ类 额定洗涤容量 5kg
额定电压 220V～ 电流频率 50Hz
洗涤功率 330W 甩干功率650W
水加热功率 1950W 最大工作电流 10A
自来水压力0.05≤ρ≤1MPa 重量 72kg
出厂日期： 2005年4月20日
出厂编号： 20050420253
海尔格海尼（青岛）洗衣机有限公司。
A．在电压为220V时洗衣机正常工作
B．这台洗衣机所受的重力约为720N
C．洗衣机常温下正确洗涤2h，消耗的电能是0.66kw?h
D．洗衣机甩干时的工作电流是1.5A
【分析】A、从洗衣机所给参数中确定洗衣机的额定电压；
B、已知洗衣机的质量，根据公式G＝mg可求洗衣机的重力。
C、已知额定功率和工作时间，根据公式W＝Pt可求消耗的电能。
D、已知洗衣机的甩干功率，根据公式I＝可求额定电流。
【解答】解：A、因为洗衣机的额定电压为220V，所以洗衣机只有在220V的电压下才可以正常工作；故A正确；
B、洗衣机的重力G＝mg＝72kg×10N/kg＝720N，故B正确；
C、洗衣机正常工作2h需消耗电能W＝Pt＝0.33kw×2h＝0.66kw?h，故C正确。
D、洗衣机甩干时的工作电流I＝2.95A．故D错误。
故选：ABC。
【点评】本题考查重力、消耗的电能、电流、电阻、实际功率等的计算，关键是公式及其变形的灵活运用，要学会从题目所给信息中找到有用的数据，解题过程中要注意单位的换算。
14．如图所示，关于测电笔的使用方法中正确的是（ ）
A． B．
C． D．
【分析】掌握测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体。
【解答】解：使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。图AD的操作正确，符合使用要求。
如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光。图BC中手都没有接触笔尾金属体，故使用方法错误。
故选：AD。
【点评】正确使用测电笔才能辨别火线还是零线。
15．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（ ）
A．家里保险丝熔断，一定是用电器功率过大造成的
B．不能用铜丝和铁丝代替保险丝
C．发现有人触电时，应立即用手把他拉开
D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
【分析】解决此题要知道安全用电的原则，明白当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用。
【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大，选项说法错误，不符合题意；
B、当家庭电路中电流过大时，保险丝先熔断，如果把铜丝和铁丝代替保险丝，这样铜丝或铁丝不会轻易熔断，很有可能发生电火灾，符合题意；
C、发现有人触电时，不能用手把他拉开，因为这样会造成更多的人发生触电危险，不符合题意；
D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故，符合题意；
故选：BD。
【点评】解决此题要结合安全用电原则进行分析解答。
三．填空题（共5小题）
16．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 用电器 。
【分析】根据家庭电路的组成进行分析，即消耗电能的元件称之为用电器。
【解答】解：因为电灯、电铃、电风扇和电视机都是消耗电能的，所以它们都是用电器。
故答案为：用电器。
【点评】会根据家庭电路的组成识别各元件的组成。
17．一节干电池的电压为 1.5 V．家庭电路中，电冰箱与电视机是 并联 的（选填“串联”或“并联”），家中电灯工作时将 电 能转化为光能。
【分析】一节干电池的电压为1.5V，串联电池组的电压等于各串联电池的电压之和；
家庭电路中各用电器只有并联才不会互相影响；
电灯在工作时消耗电能而发光，据此来分析能量的转化。
【解答】解：一节干电池的电压为1.5V；
家庭电路中，电冰箱与电视机是并联的，这样各用电器在工作时才会互不影响；
家中电灯在工作时，消耗电能而发光，故将电能转化为光能。
故答案为：1.5；并联；电。
【点评】本题考查了干电池的电压大小、家庭电路的连接特点以及电灯工作时的能量转化，都是电学中的基本知识点，难度不大。
18．现代社会离不开电。请写出以下家庭用电中的器材、设备。辩别零线和火线用 测电笔 ，记录电路消耗的电能用 电能表 ，我国照明电路的电压是 220 V。
【分析】根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写。
【解答】解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮；
记录电路消耗的电能用电能表；
家庭电路中的电压是 220V。
故答案为：测电笔；电能表；220。
【点评】本题考查了家庭电路的电压和测电笔、电能表的作用，是一道基础题。
19．小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是 火 线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是 防止触电 。
【分析】（1）在使用试电笔试触火线和零线时，若试电笔的氖管发光，则试触的为火线，否则为零线；
（2）塑料是绝缘体，应用在电器或电路元件中防止触电。
【解答】解：（1）当小华同学用试电笔试触家里的插座时，发现氖管发光，说明此插孔是与火线相连接的；
（2）塑料是绝缘体，应用在电器或电路元件中防止触电。所以插孔里有个塑料做的弹性挡片，塑料挡片的作用是防止触电。
故答案为：火；防止触电。
【点评】此题主要考查学生对于试电笔及用电常识的理解。
20．保险丝是由 电阻率大，熔点低 的铅锑合金制成的。家庭电路用的保险丝应 串 联在电路中。当电流超过额定电流达到熔断电流时。它会自动 熔断 。选用保险丝时，应使它的额定电流等于或略大于电路中的 最大正常工作电流 。
【分析】保险丝的材料：电阻率大，熔点低的铅锑合金。
保险丝的原理：焦耳定律。
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路。
【解答】解：根据焦耳定律可知：在长度、横截面积、温度相同条件下，导体的电阻越大，产生的热量越多；且在吸收相同的热量时，熔点越低，导体越容易熔化；
所以保险丝选择电阻率大，熔点低的铅锑合金丝制成的。这样保险丝串联在电路中。当电流超过额定电流达到熔断电流时，保险丝的温度升高，会达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用。
同时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。
故答案为：电阻率大，熔点低；串；熔断；最大正常工作电流。
【点评】掌握保险丝的工作原理、作用、材料、连入电路的方法等。
保险丝的材料和电阻丝的材料有异同点，对比记忆效果好。
四．作图题（共2小题）
21．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。
【分析】（1）先确定各用电器的连接方式，然后确定开关的接线方式，最后根据家庭电路的正确连接方法完成电路。
（2）两孔插座的接法：左孔接零线；右孔接火线。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏日光灯L1和L2并联，开关接在干路上同时控制两盏灯泡，
两孔插座：左孔接零线；右孔接火线。三孔插座：上孔接地线；左孔接零线；右孔接火线。电路图如下图所示：
【点评】本题考查家庭电路中各用电器的连接方式，关键是知道两盏灯泡并联连接。掌握家庭电路的灯泡、开关、三孔插座、两孔插座的接法，同时考虑使用性和安全性。
22．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
【分析】对于三线插头和三孔插座的连接，带保险丝的线应与火线连接，才能起到保护作用，另一条与零线连接，才能形成通路，地线应与电水壶的金属外壳连接。
【解答】解：如图所示，带保险丝的一端与火线连接，中间一条与零线连接，接电热水壶外壳的一条与地线连接，如下图所示：
【点评】三条线的连接都有它特定的作用，绝不可以随意连接，搞清保险丝的保护作用和地线的保护作用及其原理，才能理解为什么要这样连接。
五．实验探究题（共2小题）
23．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 用电器金属外壳 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 用电器总功率过大 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 不能 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
【分析】（2）三孔插座中，上面的接地线，左面的接零线，右面的接火线，简称“上地、左零、右火“。
（3）当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用；判断漏电保护器会不会切断电路，就是分析两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；
（4）根据电路工作的需要，使用电器之间并联，使开关可以控制用电器，据此进行连接。
【解答】解：（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的E号相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
（4）插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：
故答案为：（2）用电器金属外壳；（3）用电器总功率过大；不能；（4）见上图。
【点评】本题考查学生对家庭电路的连接，空气开关的了解，知道“短路或总功率过大﹣﹣电路中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
24．我们做实验时，由于方法不对或措施不当都会导致实验过程中难以观察到现象或测量结果不准确。请在下面的表格中写出遇到问题时你的解决方案。
测电笔辨别零线与火线时 用如图所示的方法握住测电笔，不管接触火线、零线测电笔氖管都不发光。你的方案是 手指应接触测电笔金笔尾属体 。
在探究“平面镜成像特点”时 无论怎样移动相同的蜡烛B，都不能与蜡烛A的像完全重合。你的方案是 调整玻璃板竖直（垂直桌面）放置 。
【分析】（1）在使用测电笔时，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
（2）玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合。
【解答】解：（1）正确使用测电笔：手指应接触测电笔金笔尾属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
（2）玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，如果无论怎样移动蜡烛都无法与像重合，就应该调整玻璃板竖直（垂直桌面）放置。
故答案为：（1）手指应接触测电笔金笔尾属体；（2）调整玻璃板竖直（垂直桌面）放置。
【点评】进行每一个实验时，会出现各种故障，要分析各种故障的原因和排除故障的方法，这些都容易出现在实验题中，要重视这些故障，同时也考查了学生的读图能力。
六．计算题（共1小题）
25．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
【分析】（1）灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
（2）插座与灯并联，且左零右火。
【解答】解：开关S1是房卡开关相当于总开关，灯泡应与插座应并联接入电路，火线先连接S1然后连接插座与开关S2、灯泡，最后连入零线。
如图所示：
【点评】本题考查家庭电路的连接，注意：①开关接在火线上；②螺旋套接零线；③插座的接法是左零右火。
七．解答题（共2小题）
26．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：
（1）在家庭电路它与其他用电器之间是 并 联，灯尾金属块必须与 火 线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是 绝缘体 ，这些措施都是为了安全用电；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后 凝华 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 变小 （选填“变大”“变小”或“不变”）。
（3）如图乙是光明牌白炽灯的铭牌，则25W表示 额定功率是25W 。正常工作20h消耗的电能是 0.5 kW?h。
【分析】（1）家庭电路中各用电器均为并联连接；灯尾的金属块需与火线相连，零线和螺旋相连；灯泡上的灯尾、钨丝、螺旋都是导体；玻璃、塑料灯口盖和壳都是绝缘体。
（2）灯丝变细是钨丝升华，灯泡变黑是钨丝先升华后凝华；灯丝变细后，电阻变大，而家庭电路的电压不变，则由P＝可知灯泡的实际功率的变化情况。
（3）灯泡铭牌上标有额定电压和额定功率；根据W＝Pt即可求出灯泡在一定时间内消耗的电能。
【解答】解：（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；灯尾的金属块与火线相连，零线和螺旋相连。在更换灯泡时，不会接触火线，这样比较安全。灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是绝缘体，这些措施都是为了用电安全。
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由P＝可知灯泡的实际功率变小，故灯泡变暗。
（3）如图乙是光明牌白炽灯的铭牌，则220V表示额定电压是220V，25W表示额定功率是25W；灯泡正常工作20h消耗的电能：W＝Pt＝0.025kW×20h＝0.5kW?h。
故答案为：（1）并；火；绝缘体；（2）凝华；变小；（3）额定功率是25W；0.5。
【点评】（1）导体和绝缘体都是很好的电工材料。特别注意灯泡与开关的正确连接方法，火线首先经过开关再入灯泡的尾部是为了更安全。
（2）明确用电器的铭牌的参数，会根据用电器参数和通电时间计算用电器消耗的电能。
27．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
【分析】（1）由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且灯接在零线与开关之间。
（2）三孔插座的接线方法是要求“左零右火上接地”。
【解答】解：灯泡与两个开关串联，且火线要先过开关，再与灯泡串联；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
【点评】本题考查了声、光控灯和三孔插座的接线方法。接地线是为了把有金属外壳的用电器的外壳接地。
