人教版高中数学必修二1.3.1空间几何体的直观图 课件（共16张ppt）

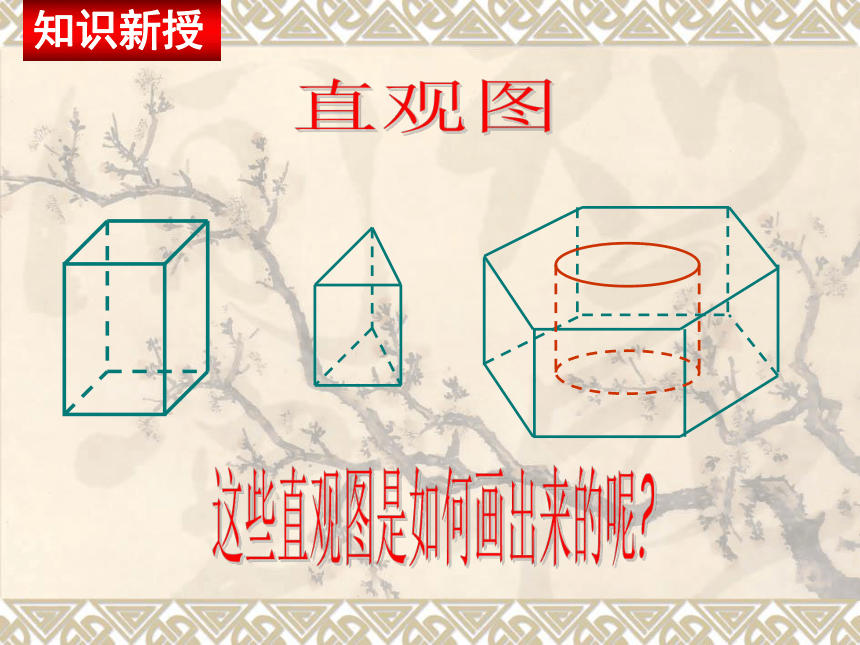

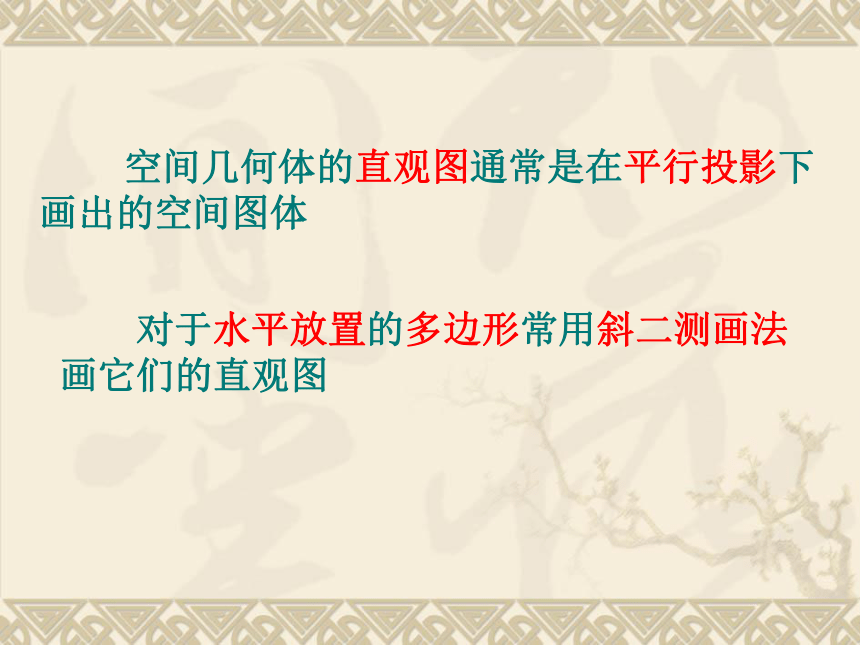

课件16张PPT。高一数学 必修21.掌握用“斜二测画法” 画平面及立体图形的“直观图”的方法；学习目标：1.2 空间几何体的三视图和直观图1.2.3 空间几何体的直视图2.通过本节知识的学习，培养作图和空间想象能力.直观图这些直观图是如何画出来的呢?知识新授 对于水平放置的多边形常用斜二测画法
画它们的直观图 空间几何体的直观图通常是在平行投影下

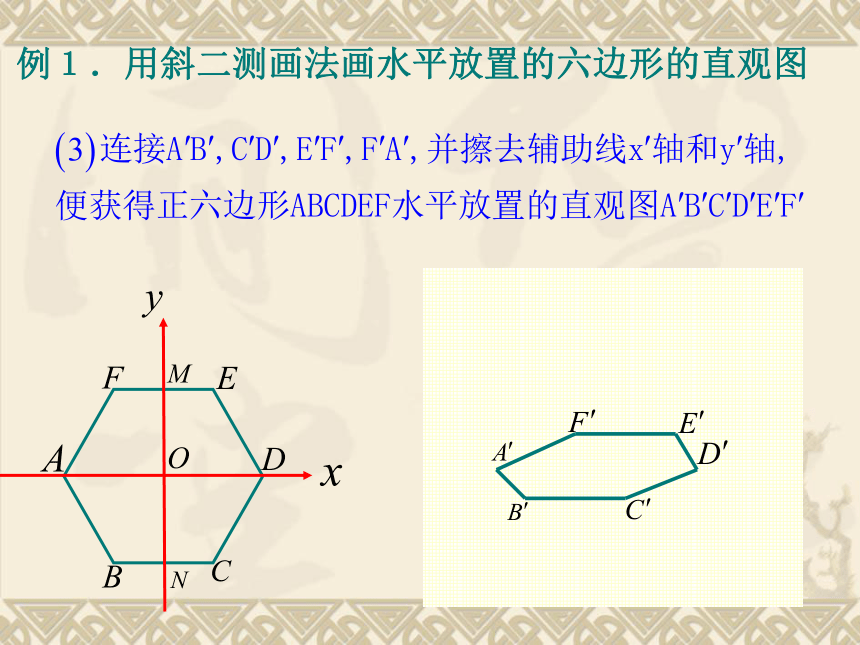

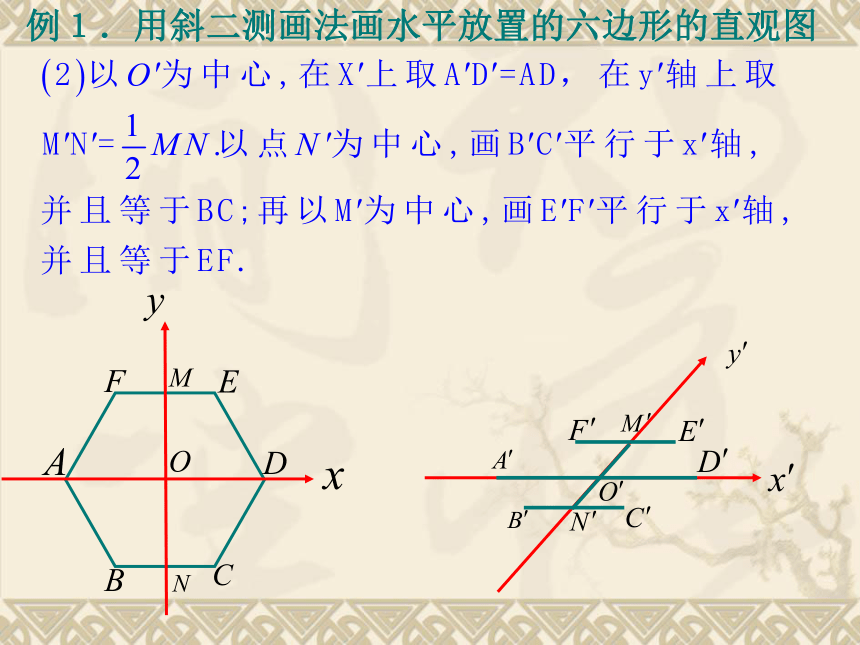

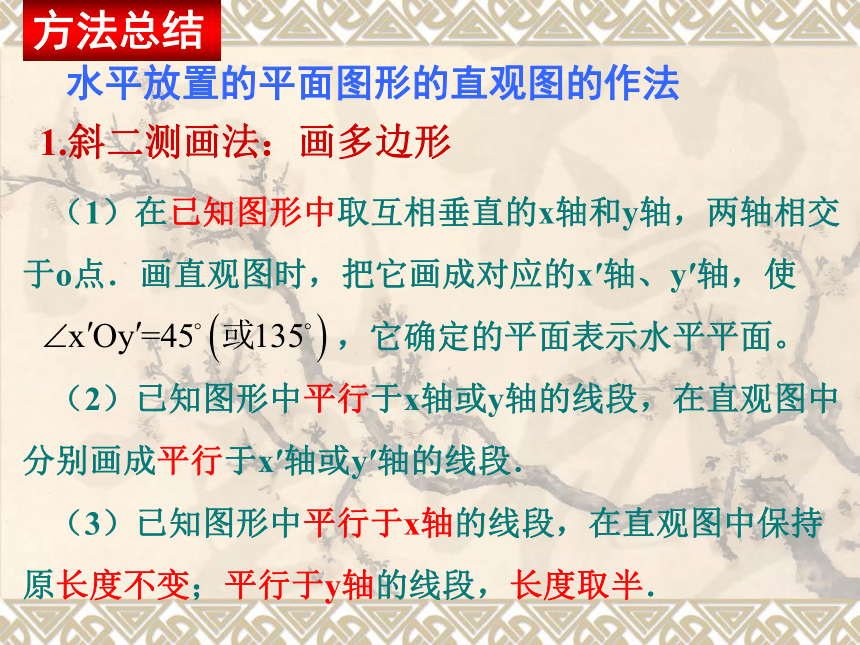

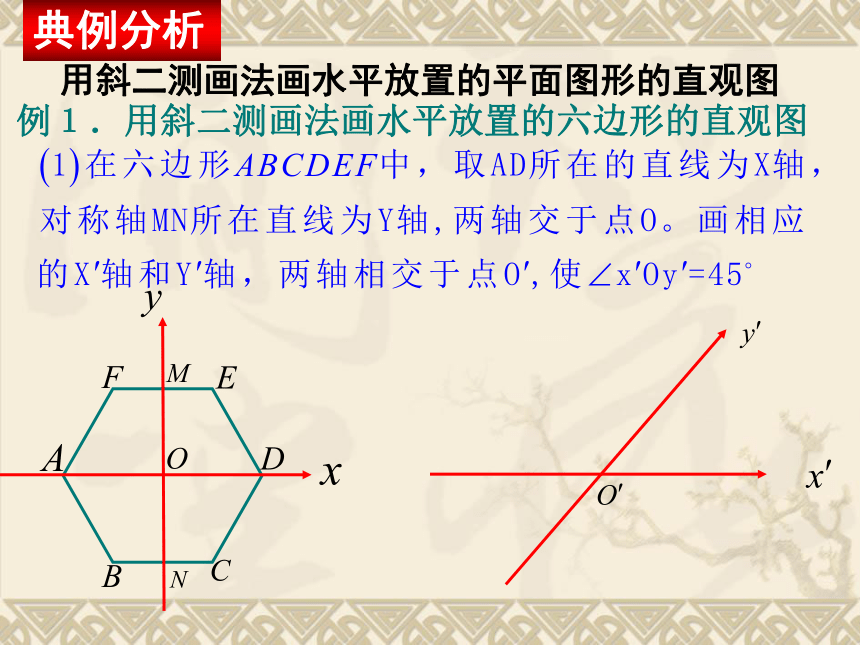

画出的空间图体例１．用斜二测画法画水平放置的六边形的直观图典例分析用斜二测画法画水平放置的平面图形的直观图例１．用斜二测画法画水平放置的六边形的直观图例１．用斜二测画法画水平放置的六边形的直观图1.斜二测画法：画多边形（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于o点．画直观图时，把它画成对应的x′轴、y′轴，使
　　　　　　 ，它确定的平面表示水平平面。
（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．
（3）已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度取半．水平放置的平面图形的直观图的作法方法总结 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图.典例分析用斜二测画法画空间几何体的直观图 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图.41.5 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图. 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图. 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图. 例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图.例4．已知几何体的三视图，用斜二测画法画出
它的直观图·····正视图侧视图俯视图例4．已知几何体的三视图，用斜二测画法画出
它的直观图····正视图侧视图俯视图1.斜二测画法：画多边形空间几何体的直观图的作法:课堂小结空间几何体的直观图的特点:2. 保持水平长度和竖直长度不变；1. 保持平行关系和竖直关系不变．3. 纵向长度取其一半．
