课件42张PPT。1专利小发明 创新大智慧

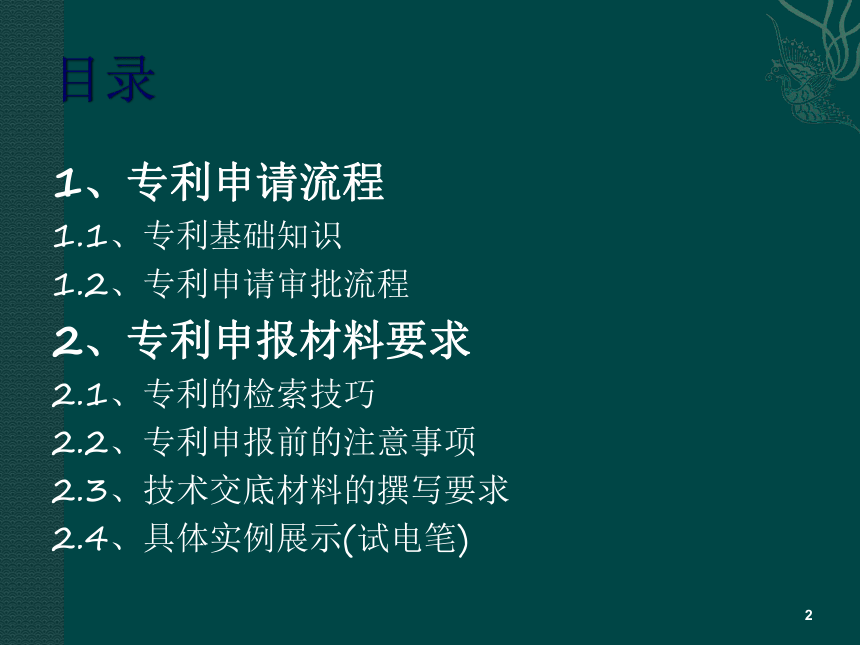

专利申请流程及申报材料要求目录1、专利申请流程
1.1、专利基础知识
1.2、专利申请审批流程
2、专利申报材料要求
2.1、专利的检索技巧
2.2、专利申报前的注意事项
2.3、技术交底材料的撰写要求
2.4、具体实例展示(试电笔)21.1、专利基础知识3 1、专利申请流程 专利的类型 4
发明 包括装置和方法
实用新型 仅限形状和结构的装置
外观设计 仅限保护基于美观的形状

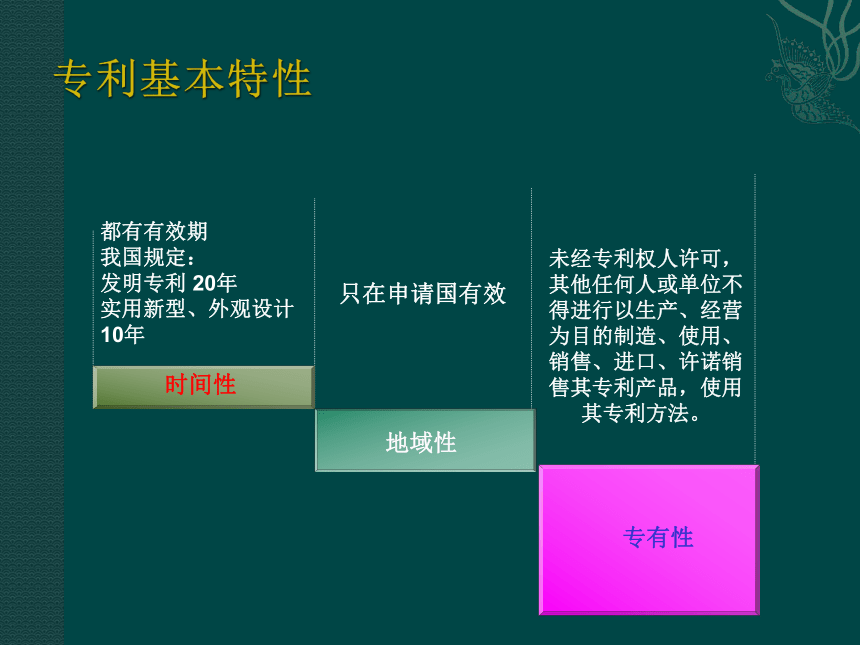

专利基本特性都有有效期
我国规定：
发明专利 20年

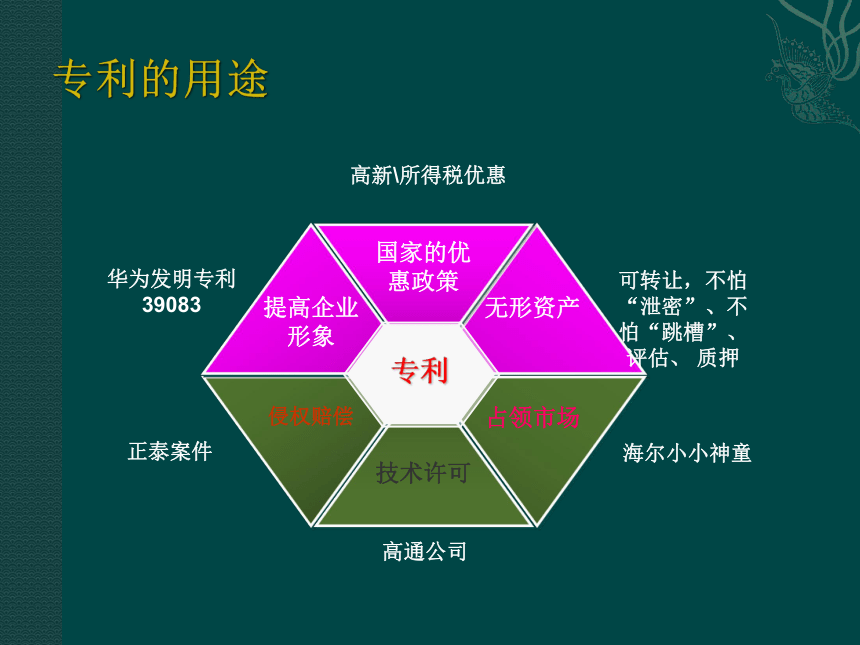

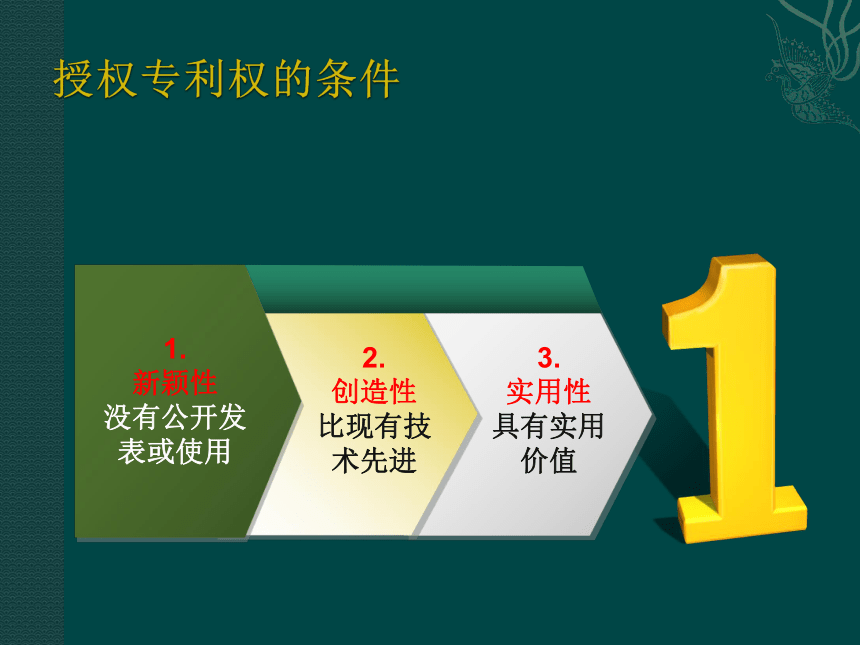

实用新型、外观设计10年只在申请国有效未经专利权人许可，其他任何人或单位不得进行以生产、经营为目的制造、使用、销售、进口、许诺销售其专利产品，使用其专利方法。时间性地域性专有性专利的用途国家的优惠政策侵权赔偿占领市场技术许可华为发明专利39083可转让，不怕“泄密”、不怕“跳槽”、 评估、 质押正泰案件海尔小小神童高新所得税优惠高通公司提高企业形象无形资产专利授权专利权的条件1.
新颖性
没有公开发表或使用3.
实用性
具有实用价值2.
创造性

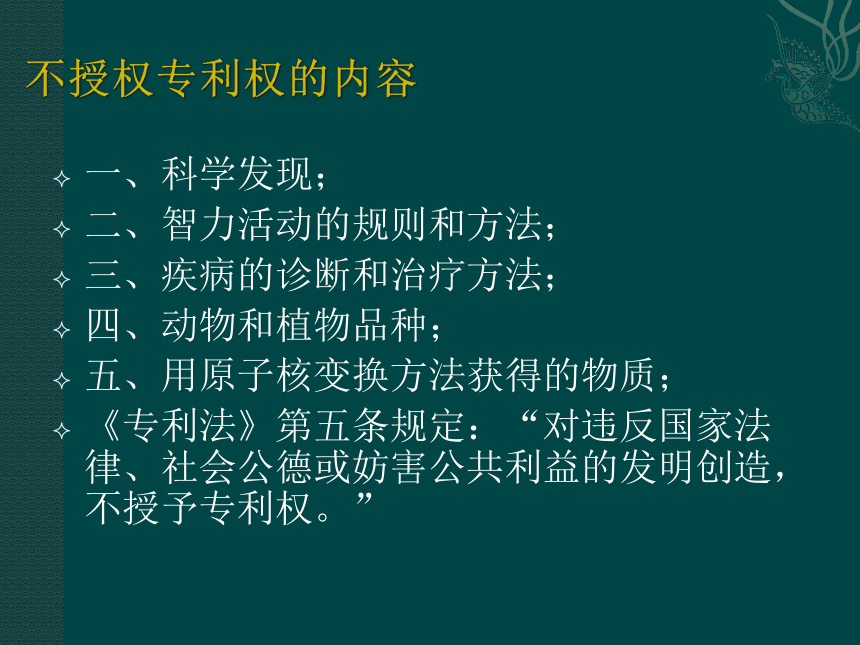

比现有技术先进不授权专利权的内容一、科学发现；
二、智力活动的规则和方法；
三、疾病的诊断和治疗方法；
四、动物和植物品种；
五、用原子核变换方法获得的物质；
《专利法》第五条规定：“对违反国家法律、社会公德或妨害公共利益的发明创造，不授予专利权。”
发明专利 9是指对产品、方法或者其改进所提出的新的技术方案。

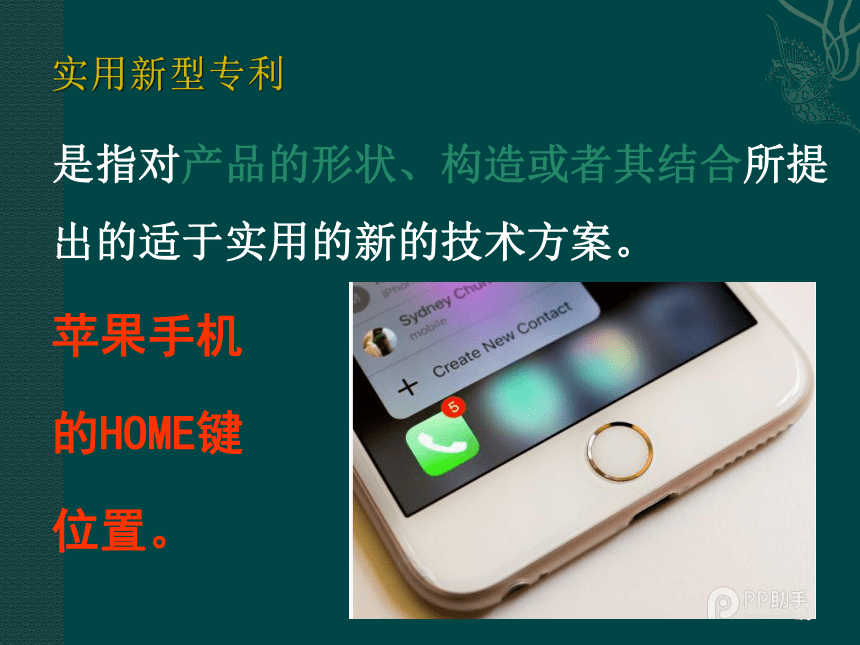

实用新型专利 1010是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。
苹果手机
的HOME键

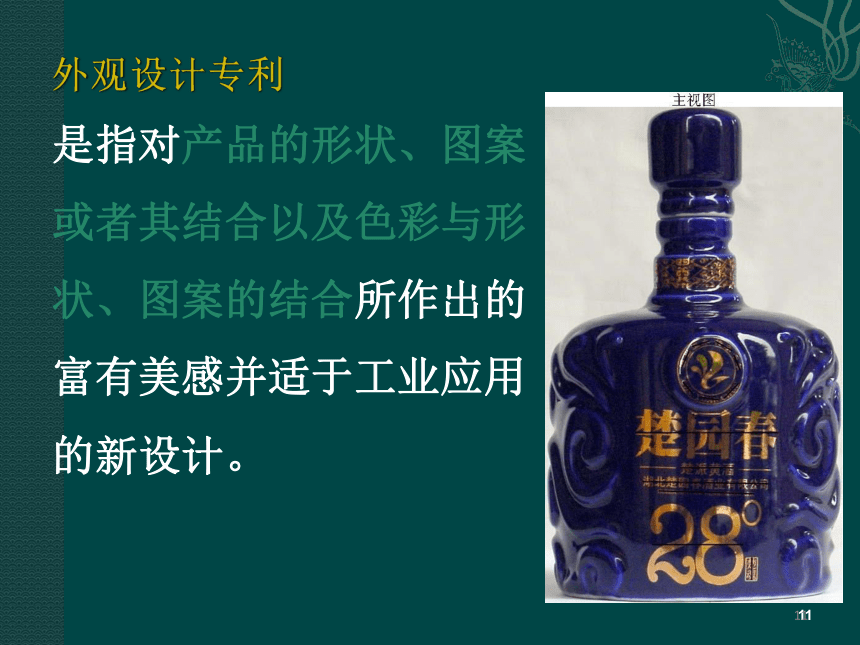

位置。 外观设计专利 1111是指对产品的形状、图案或者其结合以及色彩与形状、图案的结合所作出的富有美感并适于工业应用的新设计。

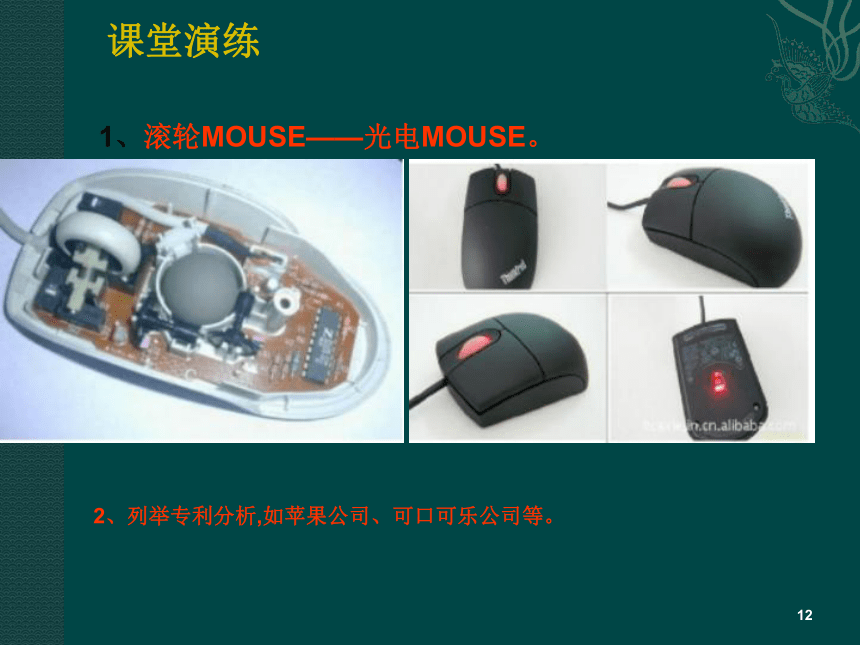

12课堂演练1、滚轮MOUSE——光电MOUSE。
2、列举专利分析,如苹果公司、可口可乐公司等。1.2、专利申请审批流程13发明专利申请审批流程实用新型专利申请审批流程外观设计专利申请审批流程递交申请文件实用新型、外观设计申请流程纸件半月,电子当天6个月左右8个月左右受理通知审查批准发证三者在程序上的主要区别
申请受理后公开审查及答复授权发证发明专利与实用新型和外观设计相比，主要多一个公布和实质审查流程，周期为一到两年三者在程序上的主要区别
2.1、专利的检索技巧 192、专利申报材料要求20 对于研发而言，开发前的检索非常重要，尤其是两个部分，一个是专利部分，一个是论文部分，充分的检索，能够节约大量的研发经费和研发时间，找准研发方向。必要时，可以寻求专业机构的帮助。专利检索的必要性21 经过检索后，就能够有针对性的研发和撰写，从而提高发明的授权几率。
针对性的撰写，是指从广度和深度上进行挖掘。
广度是指更多技术特征的组合，以减少被检索到的几率。
深度是指更为细微的结构，并说明由此结构带来的技术效果。
专利检索的必要性专利检索网站通过互联网对中国专利进行检索
http://www.sipo.gov.cn(国家知识产权局网站)
http://www.cnipr.com（中国知识产权网）
http://www.patexplorer.com（佰腾网）检索示例检索示例 2.2、专利申报前的注意事项 252、专利申报材料要求（1）、哪些人可以提供专利方案
技术人员：从技术的角度对可能的技术点、技术方案进行分析和挖掘
专利工作人员：从专利法的角度对技术方案进行筛选和分析
销售和市场人员：客户对本企业产品提出的不足和问题、对手企业产品的优势
项目
技术创新点
日常工作中碰到的技术问题 LED阅读灯
1、底座－按键设置（插座形式）－连接方式
2、控制方法－光控、声控、触摸
3、灯具部分－聚光罩、LED分布造型
至少可以申请的专利：
1、发明：一种通过光、声或触摸控制LED灯的方法
2、实用新型：一种LED阅读灯；一种LED灯聚光罩；一种组合式LED灯
3、外观：灯的整体、灯罩、灯座等
28（2）、什么时候开始
自身新产品上市之前---新产品的市场垄断
他人新产品上市之前---防止他人的市场垄断
他人新技术出现之前---抢占潜在市场
研发起即可开始整理相关资料—论文发表之前。29（3）、专利申请是否需要实物
发明和实用新型专利保护的是一种技术方案，这种技术方案不需要提供实物。不一定是成熟设计。
不要求是完美设计。
外观设计保护的是一种设计方案，这种设计方案不需要提供实物。30（4）、关于创新点
通常，专利文件中要最少包含一个创新点。这是一个合格的专利。
为增加授权几率，可以拓展更多的创新点。
发明授权并不考虑制造成本和加工难度。因此发明创造时，可以不考虑成本和加工难度。专为减低成本和简化加工的除外。
越不容易实现的方案，技术难度越大的方案，越容易授权。
31（5）、关于论文
先申报专利，拿到申请号以后，再发表论文。2.3、技术交底材料的撰写要求32专利申请资料的准备专利技术交底书名称技术领域背景技术发明内容具体实施方式附图提供申请人名称和发明人名单及身份证号34例:新试电笔 实用新型专利申报：
[依据《专利法》第26条第3款及专利法实施细则第18条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容； 附图说明；具体实施方式；并在每一部分前面写明标题。]
35所属技术领域
背景技术
[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。][背景技术：指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。] 本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。 目前，公知的试电笔是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容/正常的电阻感应产生电势，使氖管启辉。一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。36发明内容:
[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。] 为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。37[要解决的技术问题：是指要解决的现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明实用新型所要解决的技术问题，也可以进一步说明其技术效果，但是不得采用广告式宣传用语。] 本实用新型解决其技术问题所采用的技术方案是：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。当人手同时接触手触电极和识别电极时，若被测物带有无危险高电势时，由于电势源内阻很大，从而大大降低了被测物的带电电位，则氖管不启辉，若被测物带有危险触电电压，因其内阻小，接入分流电阻几乎不降低被测物带电电位，则氖管保持启辉，达到能够区别安危电压的目的。 本实用新型的有益效果是，可以在测试被测物是否带电的同时，方便地区分安危电压，分流支路中仅采用电阻元件，结构简单。
[有益效果：是实用新型和现有技术相比所具有的优点及积极效果，它是由技术特征直接带来的、或者是由技术特征产生的必然的技术效果。]38附图说明
下面结合附图和实施例对本实用新型进一步说明。
图1是本实用新型的电路原理图。
图2是试电笔第一个实施例的纵剖面构造图。
图3是图2的I--I剖视图。
图4是试电笔第二个实施例的纵剖面构造图。
图中1.测试触头 ，2.绝缘外壳，3.弹簧 ，4.同心电阻，5.限流电阻，6.分流电阻 ，7.识别电极 ，8.氖管，9.弹簧，10.后盖，11.手触电极，12.绝缘隔离层，13.弹簧。[附图说明：应写明各附图的图名和图号，对各幅附图作简略说明，必要时可将附图中标号所示零部件名称列出。]具体实施方式
在左图1中，测试触头（1）、限流电阻（5）、氖管（8）与手触电极（11）串联，测试触头。（1）与分流电阻（6）一端相连，分流电阻（6）另一端与识别电极（7）相连。通常限流电阻阻值为几兆欧，为保证人身安全，分流电阻阻值不小于限流电阻阻值，最好取限流电阻阻值1－2倍。39 图2 图3
在图2所示实施例中，测试触头（1）在绝缘外壳（2）一端伸入其中空腔，与弹簧（3）接触，弹簧（3）另一端与同心电阻（4）相接触，同心电阻（4）是纵剖面为E形，其中间圆柱部分限流电阻（5）高于作为分流电阻（6）的圆管部分，使氖管（8）的一端与限流电阻（5）接触时不碰到分流电阻（6），弹簧（9）一端与氖管（8）相接触，另一端与后盖（10）上的手触电极（11）相接触，弹簧压力保证各元件间可靠电连接。如图3所示的环状弹性金属片状识别电极（7）其边缘向中心伸出的接触爪卡住圆管状分流电阻（6）外表面，其外边缘伸出并附于绝缘外壳外表面。40在下图4所示的另一个实施例中，测试探头（1）在绝缘外壳（2）一端伸入其中空腔，同时与平行设置的限流电阻（5）和分流电阻（6）的一端相接触，限流电阻另一端通过氖管（8）、弹簧（9）与手触电极（11）电接触，分流电阻通过弹簧（13）与识别电极电接触，两电极之间设置一绝缘隔离层（12）。
[具体实施方式：是实用新型优选的具体实施例。具体实施方式应当对照附图对实用新型的形状、构造进行说明，实施方式应与技术方案相一致，并且应当对权利要求的技术特征给予详细说明，以支持权利要求。附图中的标号应写在相应的零部件名称之后，使所属技术领域的技术人员能够理解和实现，必要时说明其动作过程或者操作步骤。如果有多个实施例，每个实施例都必须与本实用新型所要解决的技术问题及其有益效果相一致。][说明书附图：应按照专利法实施细则第十九条的规定绘制。每一幅图应当用阿拉伯数字顺序编图号。附图中的标记应当与说明书中所述标记一致。有多幅附图时，各幅图中的同一零部件应使用相同的附图标记。附图中不应当含有中文注释，应使用制图工具按照制图规范绘制，图形线条为黑色，图上不得着色。]41说 明 书 摘 要（撰写示例）
[根据专利法实施细则第二十四条的规定，说明书摘要应写明实用新型的名称、技术方案的要点以及主要用途，尤其是写明实用新型主要的形状、构造特征（机械构造和/或电连接关系）。摘要全文不超过300字，不得使用商业性的宣传用语，并提交一幅从说明书附图中选出的附图作摘要附图。]说 明 书 摘 要（示例）
一种能够识别安全和危险电压的试电笔。它是在绝缘外壳中，测试触头、限流电阻、氖管、手触电极顺序电连接，并加有一分流电阻支路，使分流电阻一端与测试触头电连接，另一端与识别电极电连接。人体仅与手触电极接触测试被测物是否带电，人体同时与手触电极、识别电极接触测试被测物是否带有危险电压。 42 专利保护，为科技创新撑起一把“保护伞”！谢谢！
