结构的稳定性 课件（39张幻灯片）

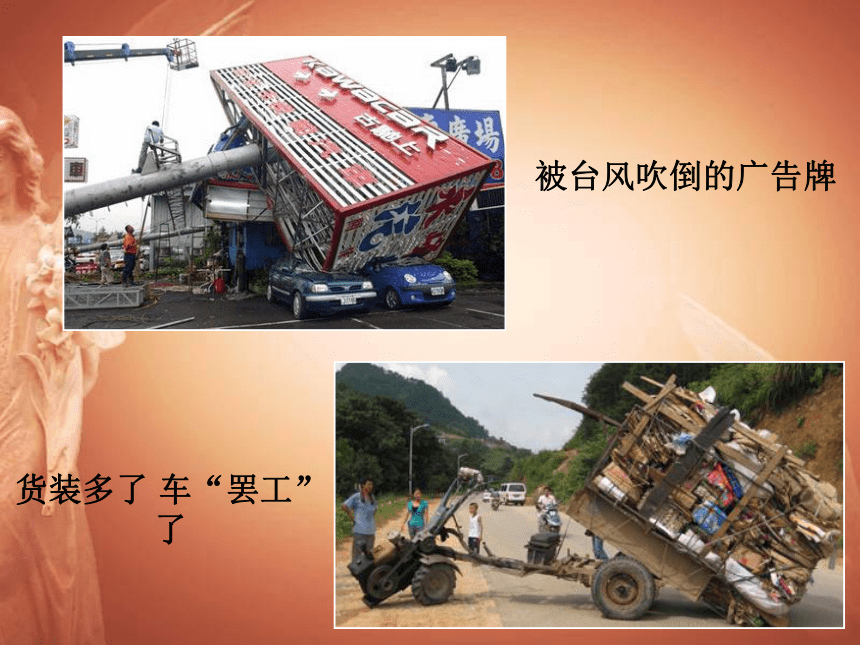

课件39张PPT。探 究 结 构——稳定性课前回顾1、结构的含义？2、构件受力的基本形式？3、结构的基本类型有哪些？结构的稳定性第二节 稳固结构的探析被台风吹倒的广告牌货装多了 车“罢工”了什么是结构的稳定性？ 结构的稳定性是指结构在荷载的作用下维持其原有的平衡形式的能力。 结构与稳定性结构与稳定性请举出生活中不稳定结构的一些例子：因货物堆得过高而在弯道翻倒的三轮车
路边倒地的自行车
倒立的啤酒瓶

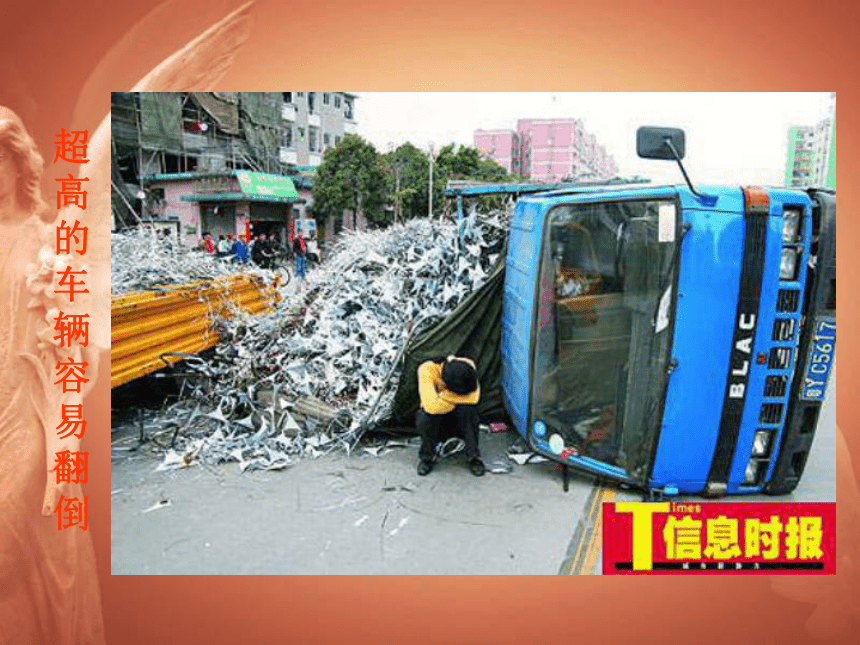

……影响结构稳定性的主要因素有哪些?超
高
的
车
辆
容
易
翻
倒
561、不倒翁不倒翁是一种形状像人而在造形和重量上制成一经触动就摇摆然后恢复直立状态的玩具，具有很强的稳定性。 为什么不倒？[得出结论]：

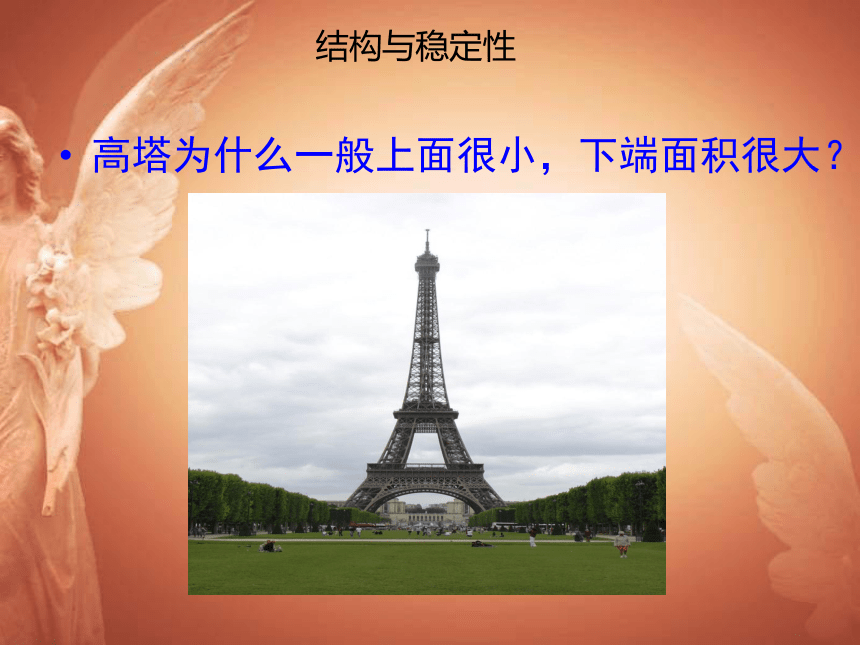

不倒翁不倒让我们得出什么结论？ 重心的高低影响结构的稳定性。 重心越低,稳定性越好;重心越高,稳定性越差。结构与稳定性高塔为什么一般上面很小，下端面积很大？大 坝想一想：
大坝为什么建成上端小而下端大的梯形形状？探究活动：拿一本书，平放和竖着放哪一种情况，书的稳定性最好。结论2：结构与地面接触所形成的支撑面的大小影响结构的稳定性提示：注意接触面与支撑面的区分。结构的支撑面结构的接触面结构与稳定性 问题：你是如何理解支撑面和接触面的呢？请你说说图1~3中那个椅子最稳定？对支撑面而言，说说在图1~3中哪个最大哪个最小？图1图2图3 为什么许多课桌椅的支撑脚要做成往外倾斜？想一想：
A形铝梯
结构与稳定性野外勘探仪为什么用三角架支撑……
因为三角形是稳定的形状结构与稳定性结构与稳定性结论三：结构的稳定性与它的几何形状有关　 三角形的稳定性在建筑工程中被广泛运用（请同学们看课本P13上的“知识窗”内容）　 它是意大利比萨城大教堂的独立式钟楼，从1174年始建1350年竣工，经历了176年。但由于塔身过重，地质松软，因此塔身仍以每年1．25毫米的速度向南倾斜，但至今仍然斜而不倒。78比萨斜塔结构与稳定性比萨斜塔为何不倒？探究活动：取一摞书，沿着某一个方向推这摞书，观察有什么情况发生。 通过分析长方体重心的垂线位置与稳定性示意图，使我们知道：比萨斜塔不倒的原因是它的重心所在点的垂线落在塔的底面的范围内。当塔倾斜到一定程度，重心的垂线不再落在塔的底面时，塔就会倾倒。结构重心的位置：结构重心所在点的垂线是否落在结构底面的范围内，落在就是稳定的，没有就是不稳定的。结构稳定的基本条件 ： 重心所在的点垂线落在结构底面的范围内结构与稳定性 在拥挤的公共汽车上已没有座位，你必须站着，而扶手你让给了旁边的老人，你在公共汽车上要如何才能保持自己的不摔倒？ 　 人的身体的稳定性取决于支撑面的大小和人体姿势重心的高低，在一定的范围内，两脚分得越开，则重心越低，支撑面越大，越稳定！
　[练习]:　　注意：影响结构稳定性的因素是相互关联的，往往需要综合考虑各种因素来讨论结构的稳定性。总结：影响结构稳定性的主要因素：一、结构的重心位置的
高低（低稳）三、结构与接触面接触形成的支持面得大小（大稳）二、结构的形状
（三角形）结构稳定性的基本
条件：重心所在点的垂线落在结构底面的范围内探 究：１.自行车骑起来时，只有两个支 撑点，为什么不会倒下呢？
２.静止状态下陀螺会倾倒，而当它高速旋转时却可以立起来？结构与稳定性注意！1.运动状态下与静止状态下物体的稳定条件有所不同。如自行车，高空走钢丝手持长杆
提问：在现实生活中是否越稳定的结构越好？请思考、举例说明结构与稳定性结构的稳定性在日常生活中有着广泛的应用，一方面人们利用稳定的结构抵抗外力、承受负载，另一方面又利用不稳定的结构实现某些功能。１.倒置的啤酒瓶可以预报地震
２.在打水的桶口边挂一重物，在水面时能自动翻倒打水。 不稳定结构的利用思考:
我们日常生活中还有哪些利用不稳定的结构实现一定功能的例子。做一做 思考：
怎样把一张纸竖起来？ 生活中有这样的情况，人坐在一只小板凳上，用力摇几下，板凳就坏了，人也摔倒在地上。人踩在窗户的防盗网上擦玻璃，防盗网合金条的焊接处断裂，险些酿成大祸。 根据你的理解，结合教材，上述情况是什么原因造成的？ 那我们如何来评价这条板凳、这个防盗网呢?我们就要用到我们下节课学习的内容：
结构的强度。小结一、结构的稳定性
影响结构稳定性的三个因素：
重心位置、
支撑面积的大小
结构的形状作业：为什么矿泉水瓶表面上有若干凸起的横向纹路，它的作用是什么?
