4.2《控制系统的工作过程与方式》课件（30张幻灯片）

课件30张PPT。4.2《控制系统的工作过程与方式》

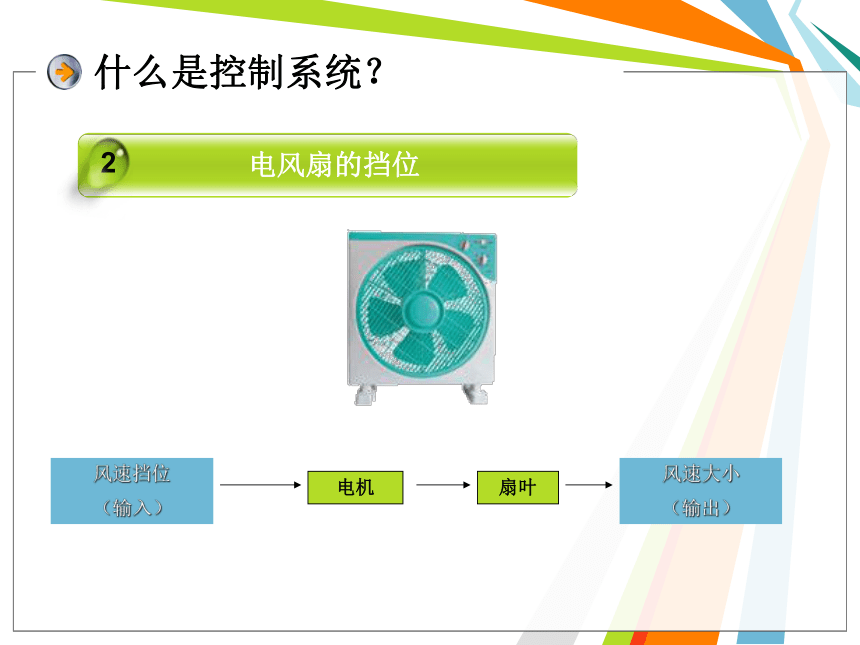

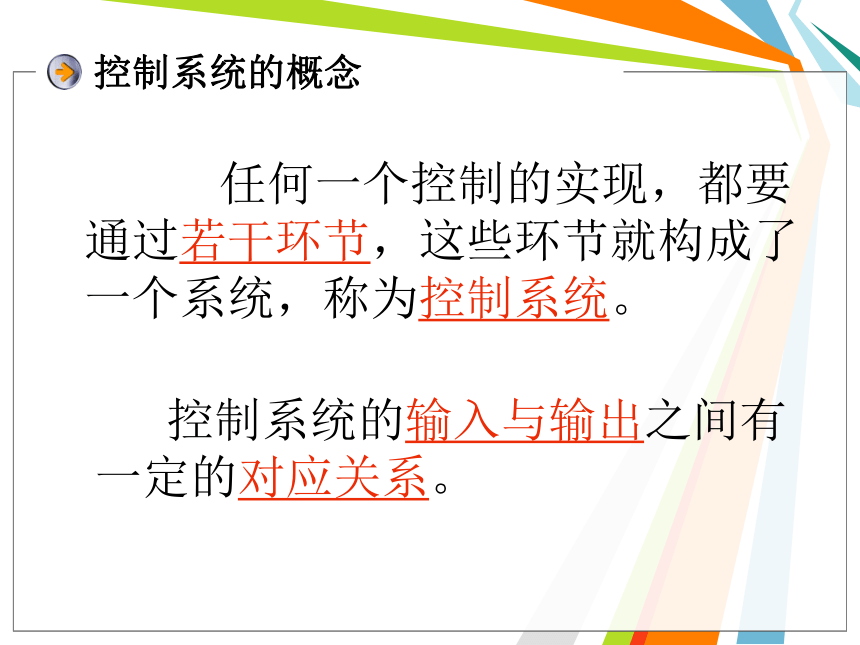

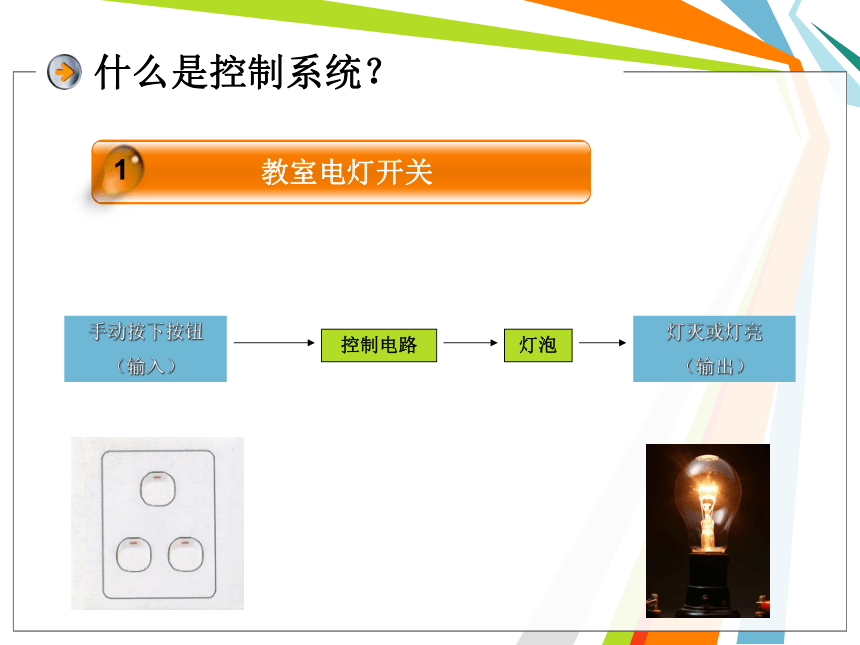

教室电灯开关 1什么是控制系统？什么是控制系统？电风扇的挡位 2控制系统的概念 任何一个控制的实现，都要通过若干环节，这些环节就构成了一个系统，称为控制系统。
控制系统的输入与输出之间有一定的对应关系。
控制系统的概念 以下的事例是否属于控制系统，如果是，请指出系统的输入、输出分别是什么？是 电源电信号 锅内的温度是 电源电信号 脱粒机的转速是 人手反射的红外线 水龙头的出水量

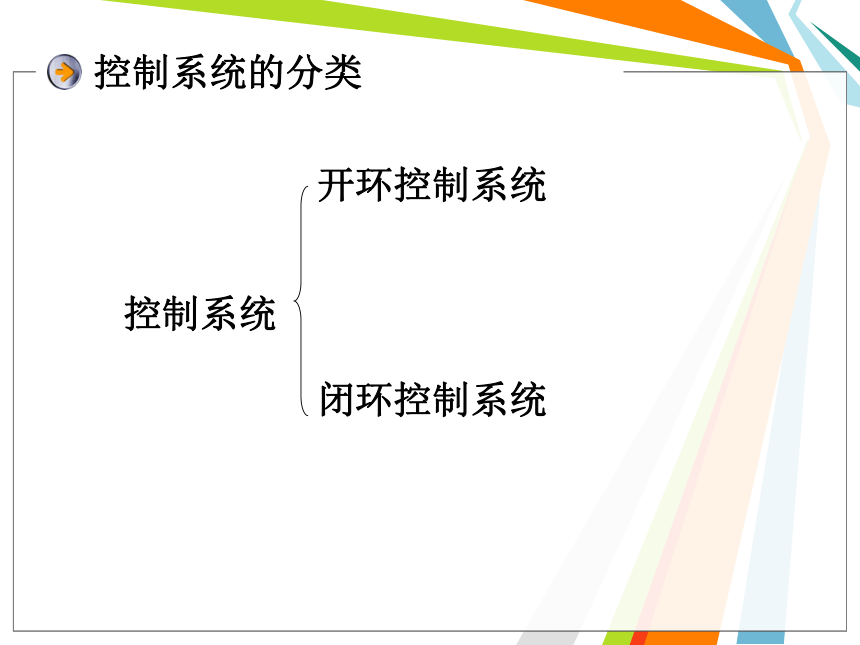

信号 控制系统的分类控制系统
开环控制系统
闭环控制系统

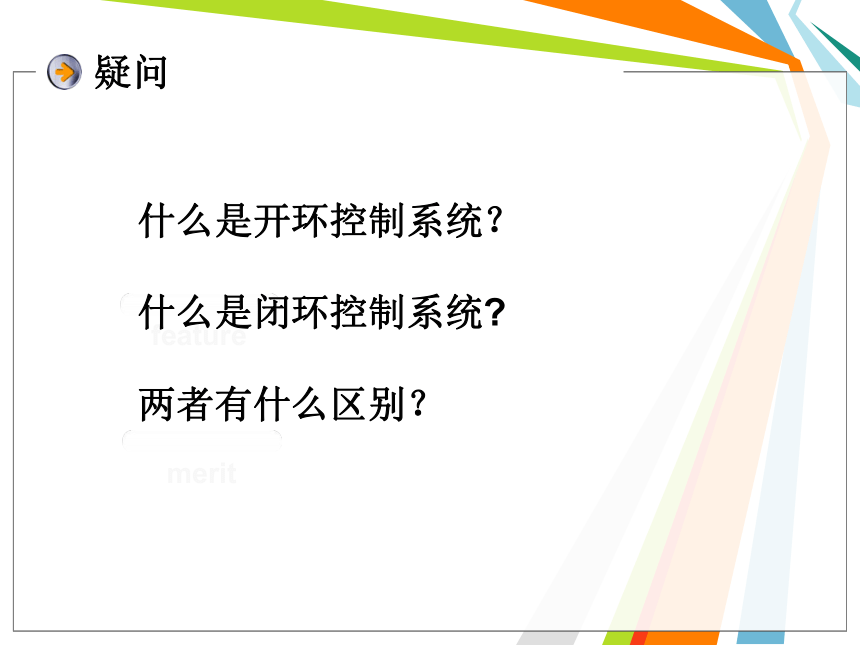

featuremerit疑问什么是开环控制系统？
什么是闭环控制系统?

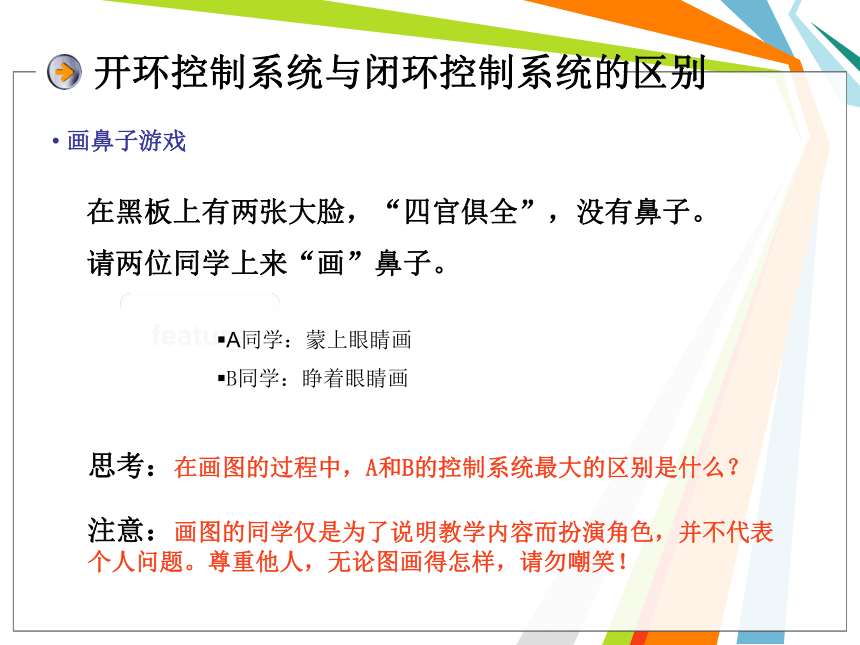

两者有什么区别？feature 画鼻子游戏开环控制系统与闭环控制系统的区别在黑板上有两张大脸，“四官俱全”，没有鼻子。
请两位同学上来“画”鼻子。思考：在画图的过程中，A和B的控制系统最大的区别是什么？A同学：蒙上眼睛画

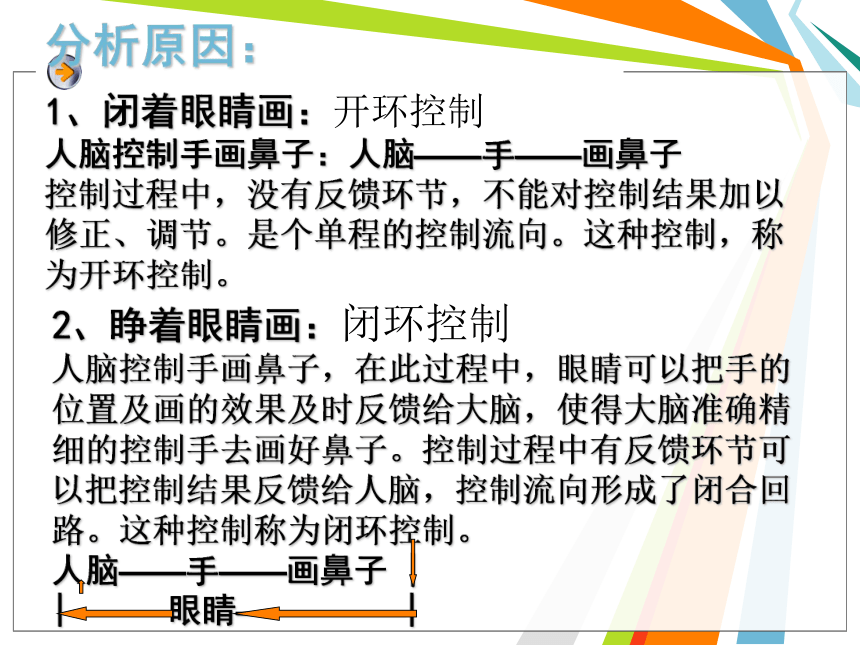

B同学：睁着眼睛画注意：画图的同学仅是为了说明教学内容而扮演角色，并不代表个人问题。尊重他人，无论图画得怎样，请勿嘲笑！1、闭着眼睛画：开环控制
人脑控制手画鼻子：人脑——手——画鼻子
控制过程中，没有反馈环节，不能对控制结果加以修正、调节。是个单程的控制流向。这种控制，称为开环控制。分析原因：2、睁着眼睛画：闭环控制
人脑控制手画鼻子，在此过程中，眼睛可以把手的位置及画的效果及时反馈给大脑，使得大脑准确精细的控制手去画好鼻子。控制过程中有反馈环节可以把控制结果反馈给人脑，控制流向形成了闭合回路。这种控制称为闭环控制。
人脑——手——画鼻子 |

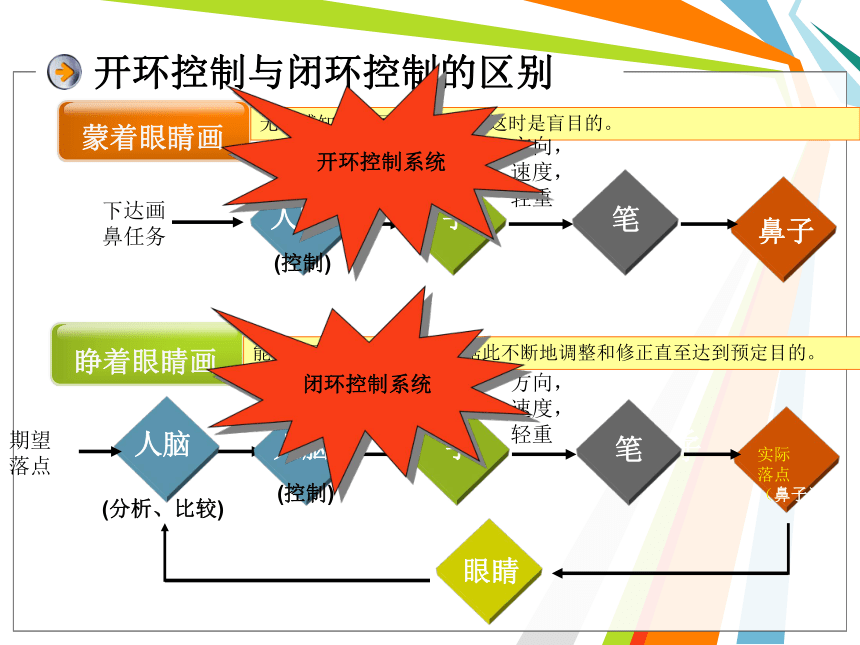

|———眼睛—————|开环控制与闭环控制的区别人脑方向，速度，轻重下达画鼻任务期望

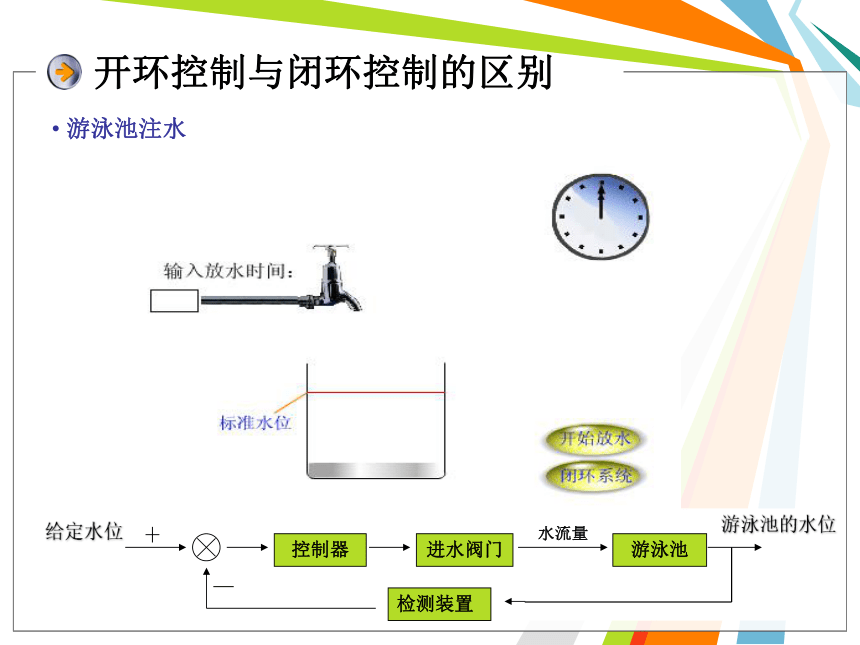

落点(分析、比较)无法感知鼻子画得怎么样，这时是盲目的。能观察画出来的情况，并据此不断地调整和修正直至达到预定目的。方向，速度，轻重开环控制系统闭环控制系统 游泳池注水开环控制与闭环控制的区别

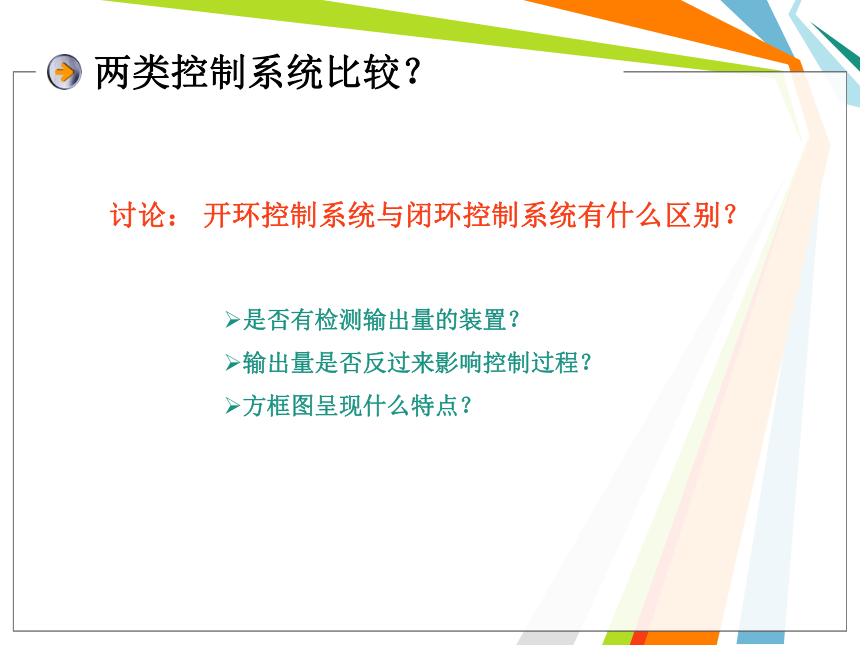

两类控制系统比较？讨论： 开环控制系统与闭环控制系统有什么区别？是否有检测输出量的装置？
输出量是否反过来影响控制过程？
方框图呈现什么特点？
两类控制系统比较开环、闭环控制系统的概念系统的输出量不对系统的控制产生任何影响，这种控制系统称为开环控制系统。
系统的输出量返回到输入端并对控制过程产生影响的控制系统称为闭环控制系统。控制系统方框图的画法闭环控制系统被控量概念给定量(输入量)期望值对控制对象所产生作用控制器—发出控制命令的装置或元件被控对象--命令的作用对象被控量(输出量)—控制系统所要控制的
量,也是控制系统的输出信号控制量执行器---直接对被控对象进行控制的装置或元件小组合作探究，画出方框图 判断下列控制系统属于开环还是闭环控制系统，
上网搜索资料，了解其工作原理，画出方框图(选择其中一种)。1、普通家用电饭煲的煮饭控制。
2、公共汽车车门的开关控制。
3、电冰箱的温度控制系统。
4、运动员进行篮球三分投篮。典型控制系统分析1普通家用电饭煲的煮饭控制属于开环控制系统!典型控制系统分析2公共汽车车门的开关控制属于开环控制系统!典型控制系统分析3电冰箱的温度控制系统属于闭环控制系统!典型控制系统分析4运动员进行篮球三分投篮属于闭环控制系统!画出控制系统的组成方框图开关电源LED按动
LED开关亮或灭
电流量案例分析输入量控制器执行器控制量被控对象输出量列举你所知道的开环控制系统，
并画出方框图。1.普通家用电饭煲的煮饭控制 —开环控制 p104通电信号开关加热盘内锅温度升高
（煮饭）温度2.公共汽车车门控制是开环控制输入(开/关)开关传动装置执行活塞车门状态
开/关宾馆、酒店的自动叫醒服务控制系统。
火灾自动报警控制系统。客人信息
房号时间设置电
脑程序计算机
拨号装置电话机铃声
叫醒烟雾
信号烟雾
探测器报警
电路报警
部件报警
信号3 闭环控制系统穿针引线的动作过程也可看作是闭环控制
系统p111线的位置大脑手针、线眼睛线
与
孔
针
对
准P106判断下列控制系统是否属于闭环控制系统，画出方框图。家用缝纫机的缝纫速度控制系统
属于开环控制系统走道灯的声光控制系统声-光传感器触点延时开关走道灯灯亮/灭有/无声音电冰箱的温度控制系统预置温度控制
电路电机-压缩器组电冰箱箱内温度温控器热敏电阻制冷量交通路口红绿灯自动控制系统课堂小结 控制系统输入量与输出量之间有一定对应关系
通过若干环节来构成一个控制系统谢谢指导!
