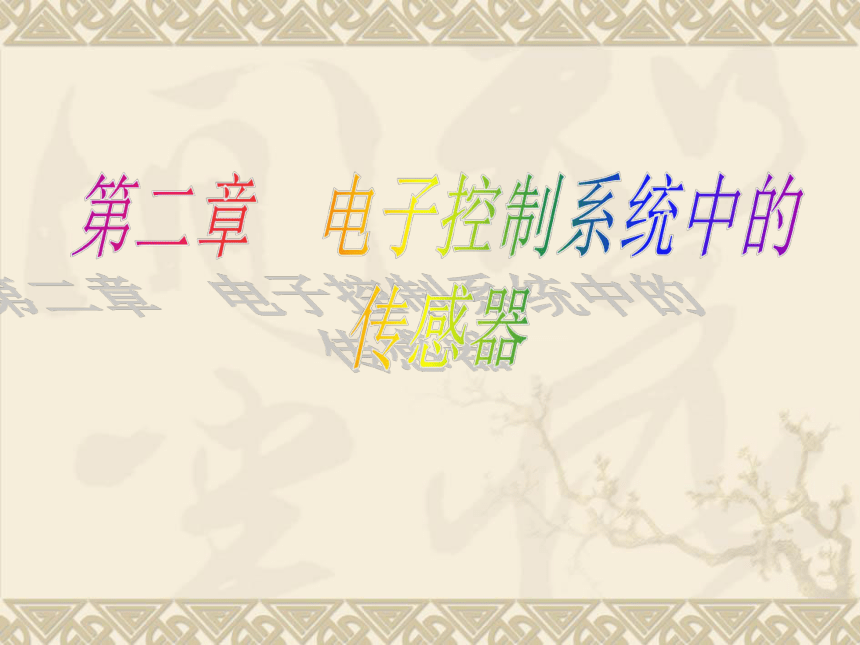

第二章 电子控制系统中的传感器 课件（38张幻灯片）

课件38张PPT。第二章 电子控制系统中的
传感器

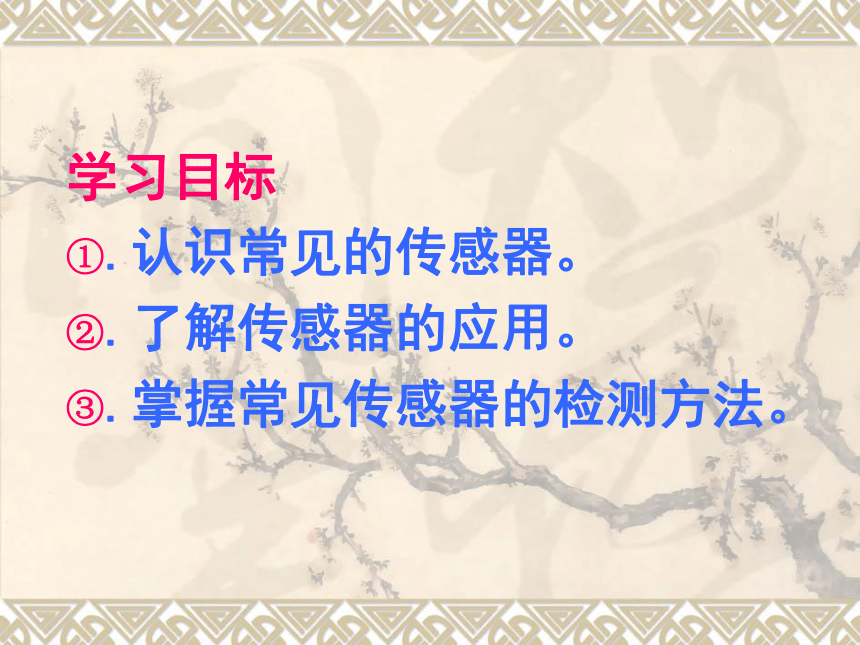

学习目标
①.认识常见的传感器。
②.了解传感器的应用。

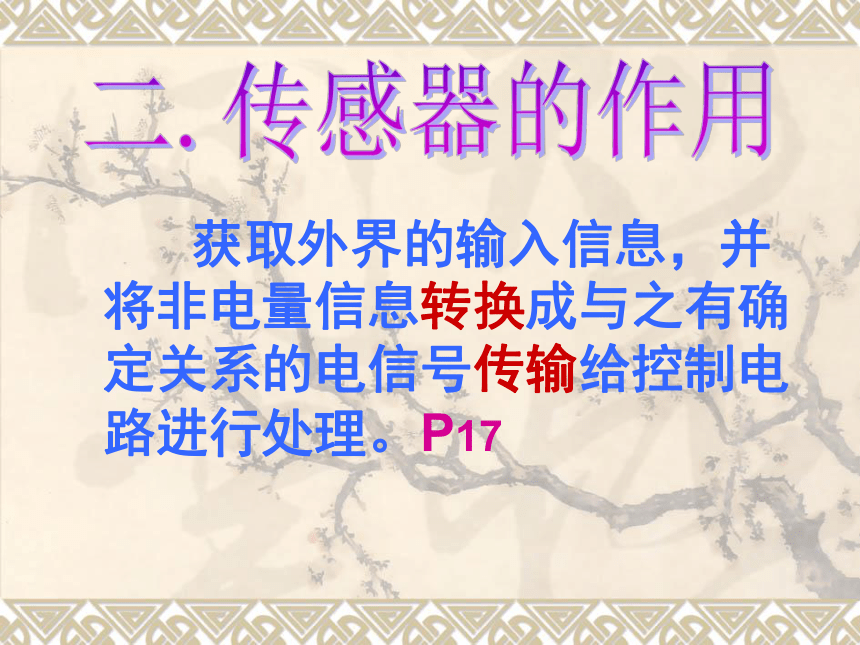

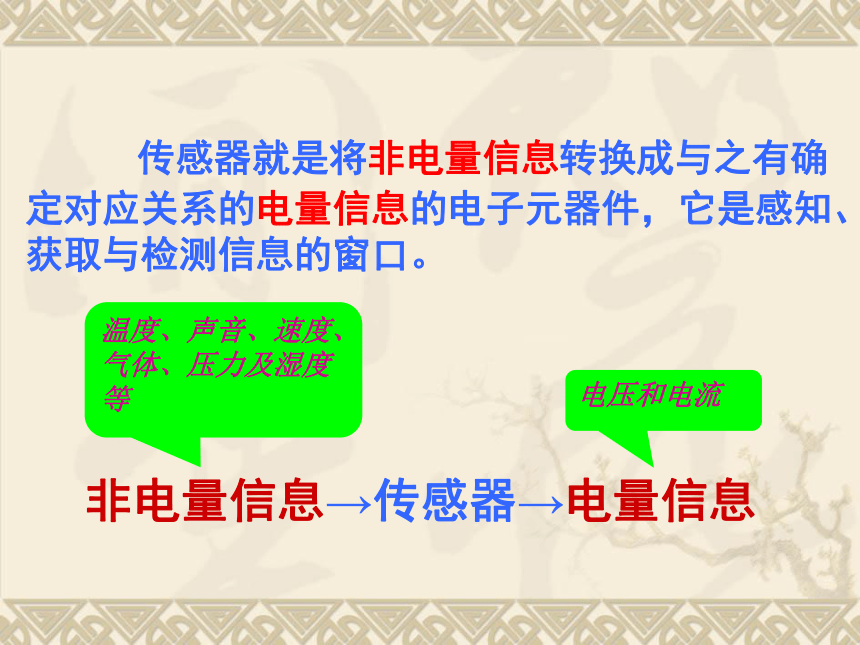

③.掌握常见传感器的检测方法。电动自控感应门一.奇妙的传感器第一节 认识传感器 传感器就是将非电量信息转换成与之有确定对应关系的电量信息的电子元器件，它是感知、获取与检测信息的窗口。 非电量信息→传感器→电量信息温度、声音、速度、气体、压力及湿度等电压和电流 获取外界的输入信息，并将非电量信息转换成与之有确定关系的电信号传输给控制电路进行处理。P17

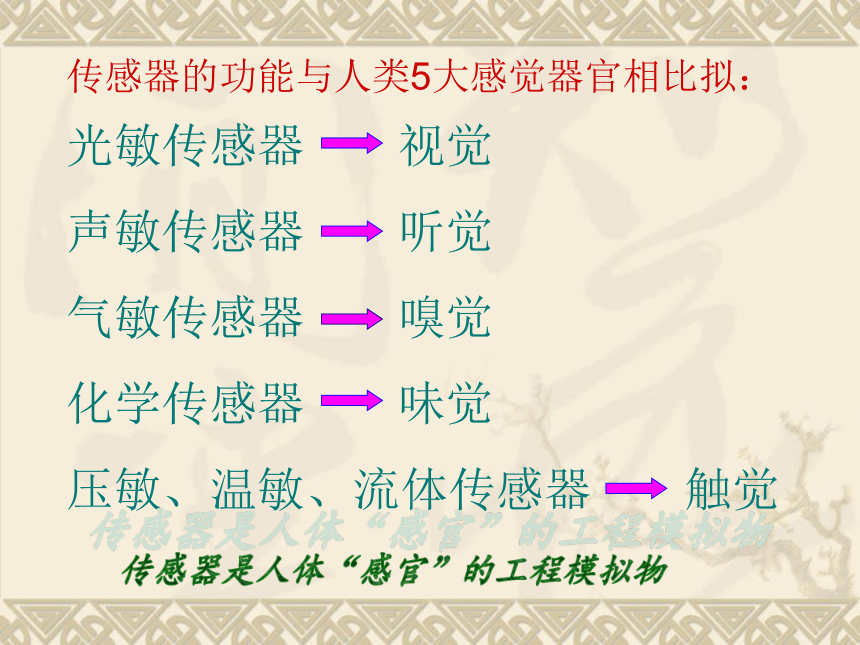

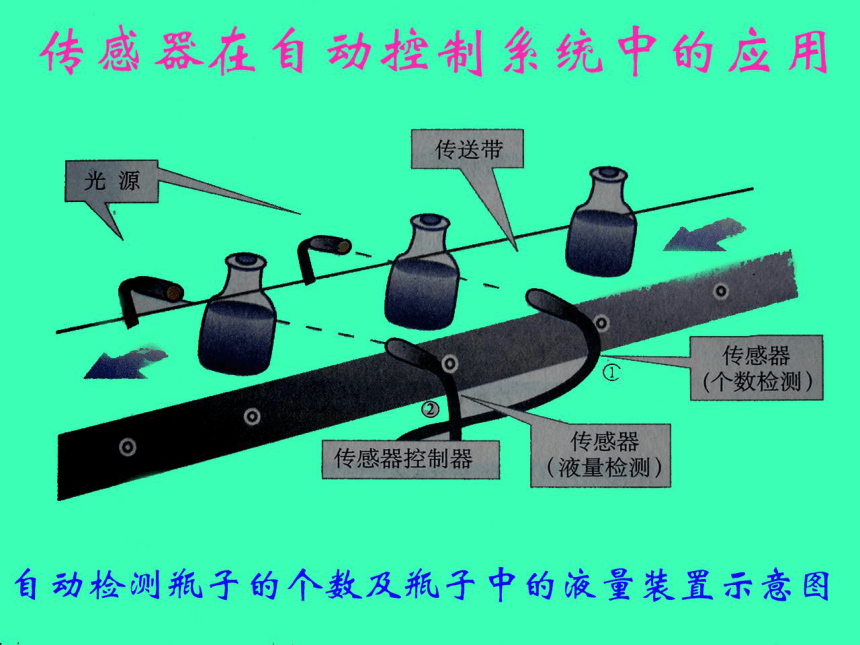

二.传感器的作用光敏传感器 视觉
声敏传感器 听觉
气敏传感器 嗅觉
化学传感器 味觉

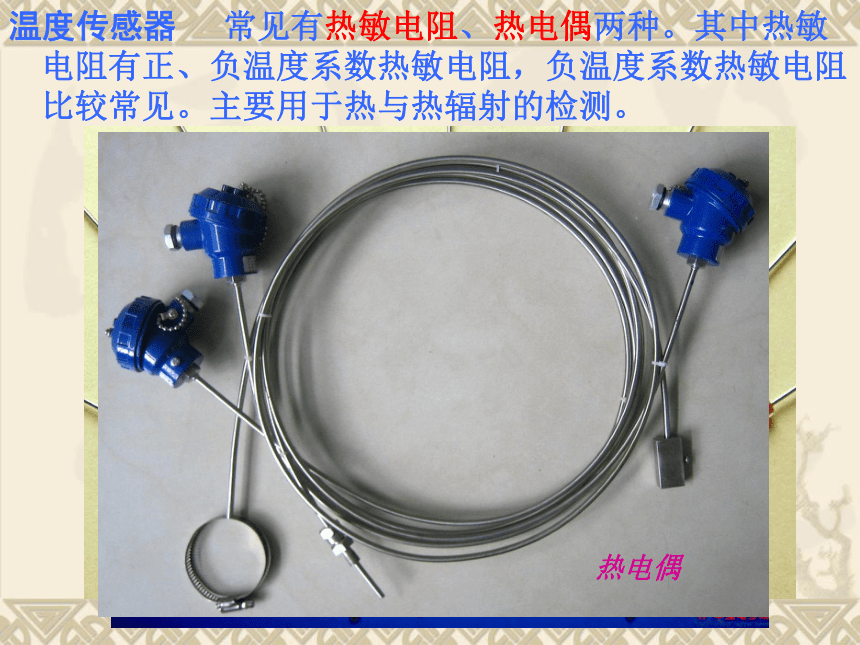

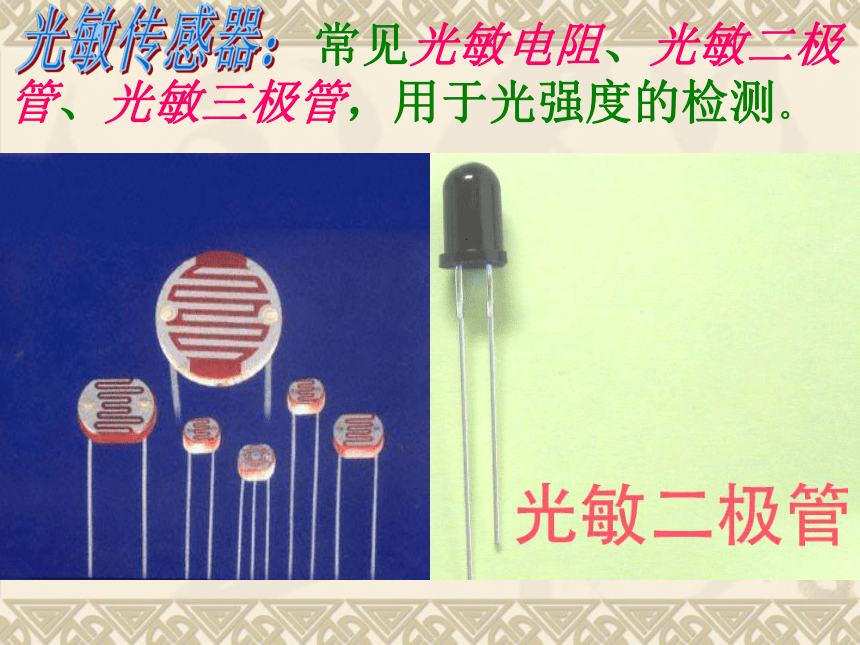

压敏、温敏、流体传感器 触觉传感器的功能与人类5大感觉器官相比拟：传感器是人体“感官”的工程模拟物 常见的传感器：温度传感器、光敏传感器、声敏传感器、湿敏传感器、磁敏传感器、气敏传感器、压力传感器、位移传感器等。第二节 常见的传感器及其应用管状热敏电阻温度传感器 常见有热敏电阻、热电偶两种。其中热敏电阻有正、负温度系数热敏电阻，负温度系数热敏电阻比较常见。主要用于热与热辐射的检测。薄片热敏电阻热电偶把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。 常见光敏电阻、光敏二极管、光敏三极管，用于光强度的检测。光敏传感器：声敏传感器 常见：动圈式话筒、电容式（驻极体）话筒，用于声音的检测与转换。湿敏传感器 ： 常见湿敏电阻，主要用于湿度仪磁敏传感器 常见干簧管、霍尔元件、磁头磁刀等磁头气敏传感器 : 常用于毒气、易燃易爆气体、油烟等的检测复合毒气检测仪 （也称压电传感器） ：主要用于加速度、压力和力的测量等。压力传感器位移传感器（也称线性传感器):位移转换为电量的传感器,　　传感器有各种各样种类，它们不同的工作原理决定了对它们要用不同的检测方法，从而确定它们的性能的好坏。第三节 传感器的检测一、温度传感器的检测思考：轿车自动化程度越来越高，它应用到哪些传感器呢？ 传感器广泛应用于轮胎、安全气囊、底盘系统、发动机、运行管理系统、废气与空气质量控制系统、车辆行驶安全系统、汽车防盗系统、发动机燃烧控制系统、汽车定位系统等产品中。加速度计、陀螺仪、电子罗盘、气压计、红外传感器、超声波传感器、激光测距仪、雷达传感器等。二、光敏传感器（光敏电阻）的检测光敏电阻的测量原理三、声敏传感器（电容式驻极体） 的检测 传感器就是将非电量信息转换成与之有确定对应关系的电量信息的电子器件，它是感知、获取与检测信息的窗口。 传感器与人的五官眼、耳、口、鼻、舌等相对应。 思考题：
1.什么叫传感器？传感器与人的哪 些器官相对应？2.常见的传感器有什么特点？它在电子控制系统中有什么作用？ 灵敏度高、体积小、工作稳定、寿命长。
作用：获取外界的输入信息，并将非电量信息转换成与之有确定关系的电信号传输给控制电路进行处理。3.常见传感器有哪几种？试说出五种传感器的应用例子。
常见的传感器有温度传感器、光敏传感器、声敏传感器、湿敏传感器、磁敏传感器、气敏传感器、压力传感器等。

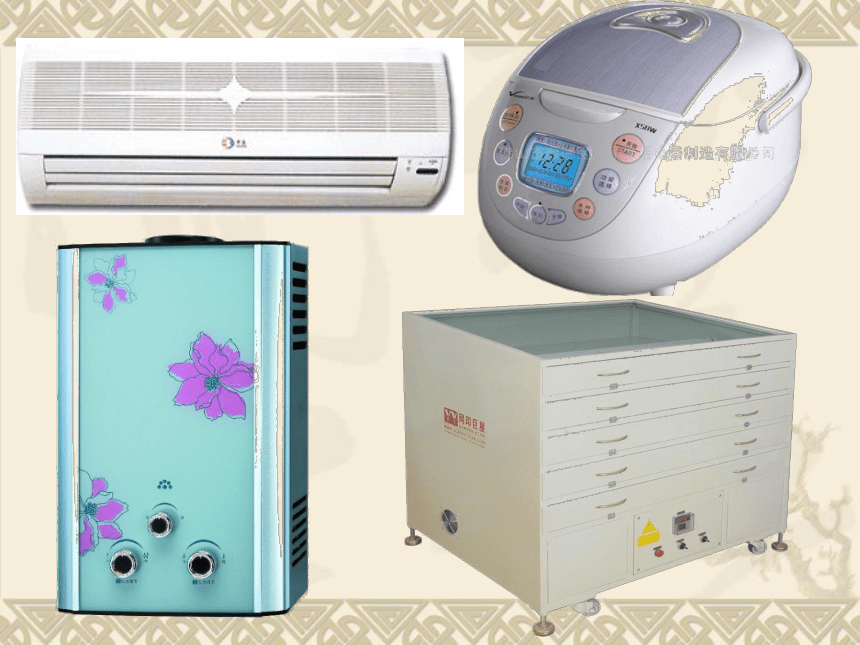

温度传感器：电冰箱、空调
光敏传感器：光控路灯
压力传感器：电子称
气敏传感器：酒精测试仪讨论1、随着生活水平的提高，汽车随处可见。想一想汽车中可能需要哪些传感器，它们分别起到什么作用？
