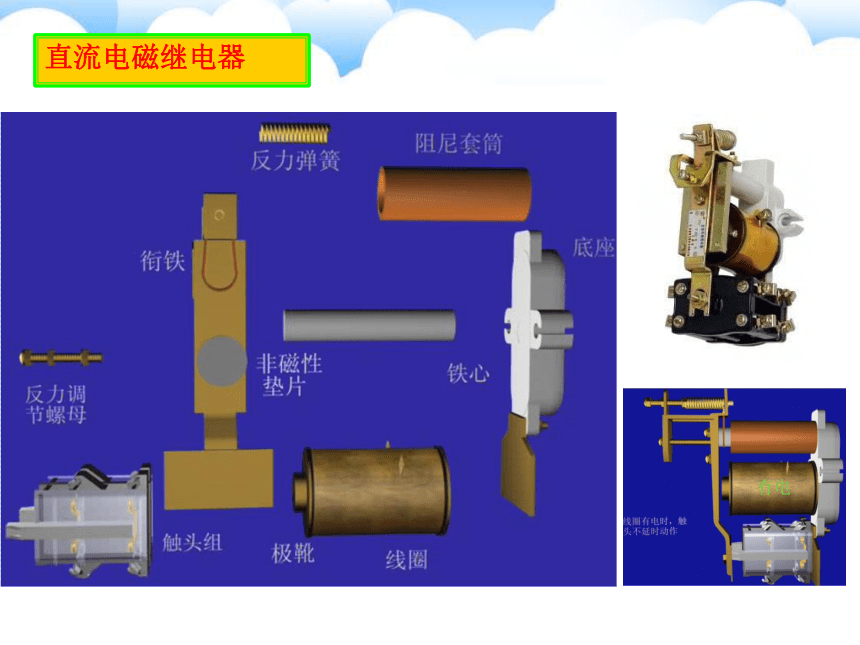

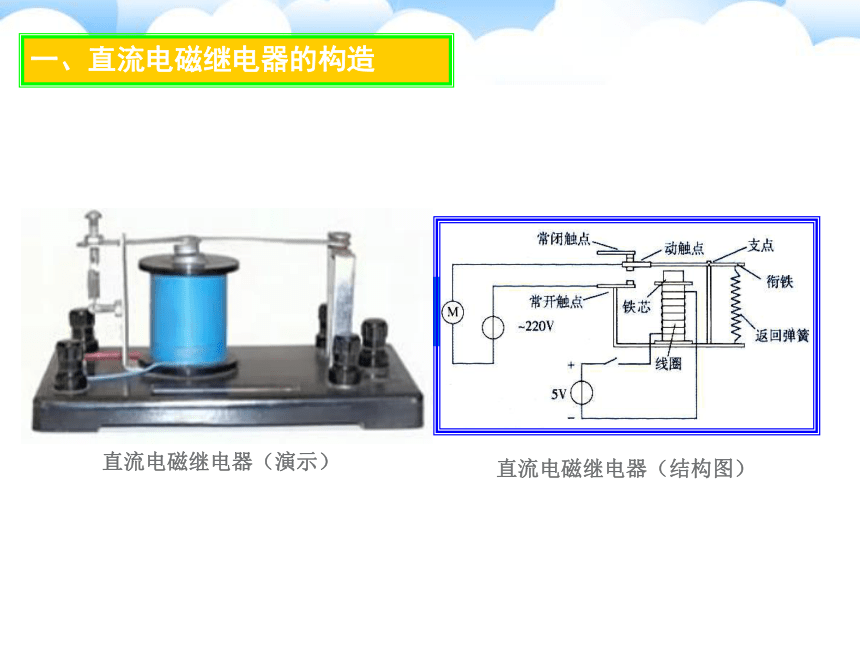

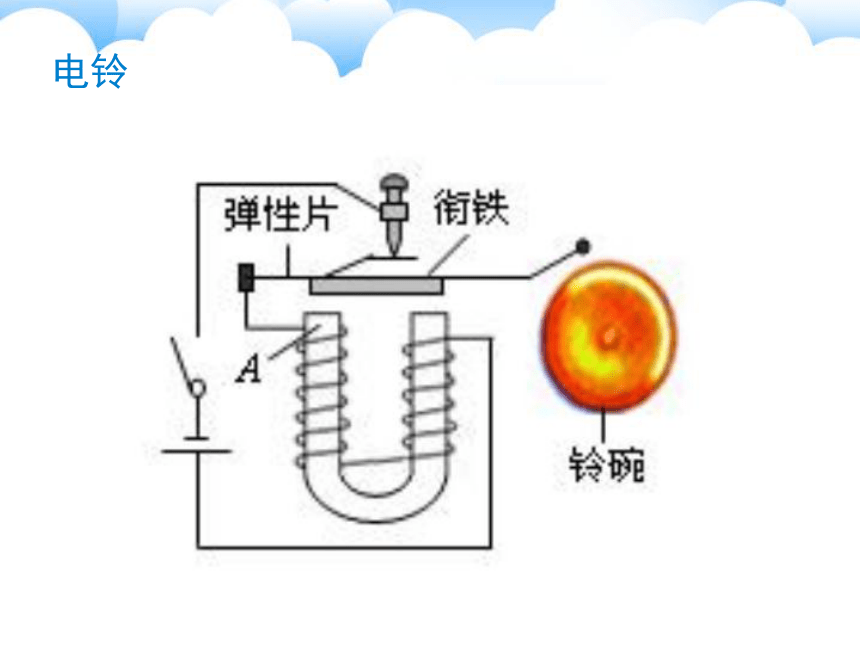

课件22张PPT。直流电磁继电器的构造、规格和工作原理第四章 电子控制技术的执行部件种类繁多形态各异的继电器时间继电器热继电器电磁继电器温度继电器压力继电器交流电磁继电器直流电磁继电器电铃直流电磁继电器一、直流电磁继电器的构造直流电磁继电器（演示）直流电磁继电器（结构图）1.构造2.主要部分的作用：电磁铁：通电时产生磁性，吸下衔铁;衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点运动;弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁;触点：相当于被控制电路的开关。静触点静触点动触点一、直流电磁继电器的构造直流电磁继电器3. 触点：
常开触点Ｈ：不通电时，断开
常闭触点Ｄ：不通电时，闭合
转换触点Ｚ：由二个静触点和

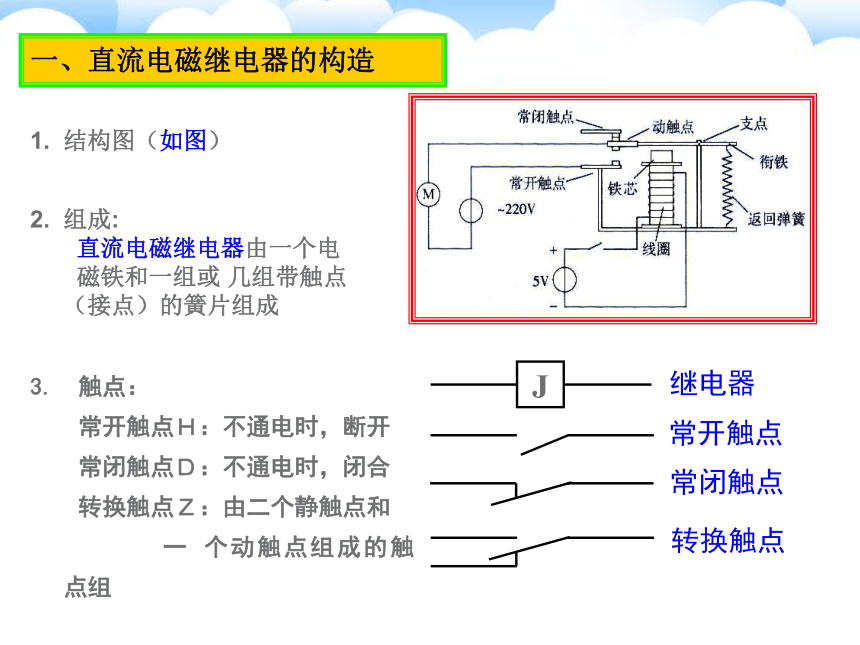

一 个动触点组成的触点组继电器常开触点常闭触点转换触点1. 结构图（如图）2. 组成:
直流电磁继电器由一个电
磁铁和一组或 几组带触点

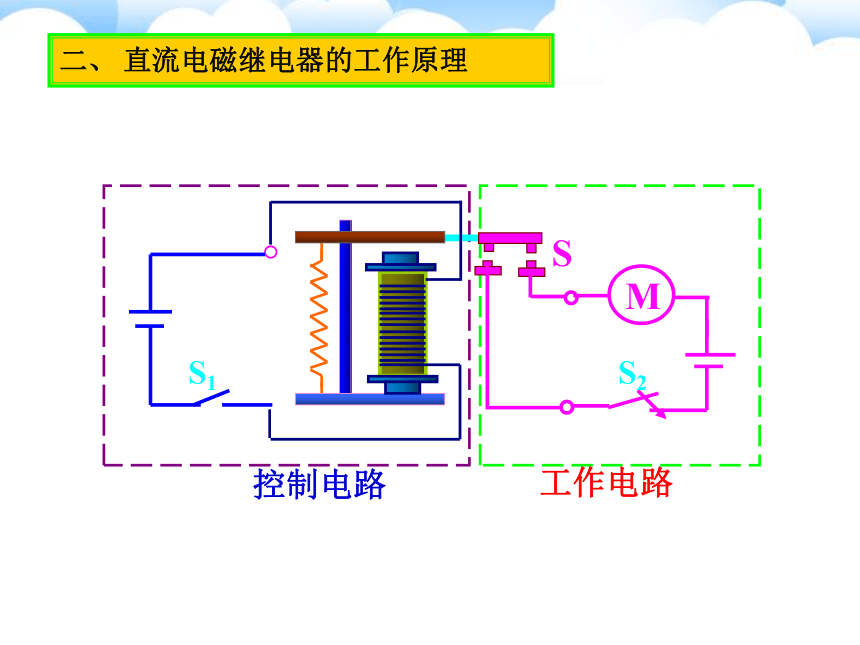

（接点）的簧片组成一、直流电磁继电器的构造控制电路工作电路二、 直流电磁继电器的工作原理安装模拟水位自动报警器安装模拟水位自动报警器电源电源水继电器的应用线圈两端加电压达到一定值时，线圈中流过电流就会使电磁铁产生足够大的电磁力，克服弹簧的拉力，将铁吸向铁芯，于是使动触点与常开触点闭合，接通输出电路。
如果减小输入电流，电磁力减小，当降低到一定值时，使铁和动触点在返回弹簧作用下回到原位，此时电路断开。
电磁继电器是根据外界输入的一定信号来控制输出电路中的电流“通”、“断”的器件。工作原理一、直流电磁继电器的工作原理继电器的应用温度自动报警器直流电磁继电器各种电磁继电器交流电磁继电器1. 额定工作电压
——继电器正常工作时加在线圈两端的电压值
2. 吸合电流
——继电器能完成吸合动作所需要提
供的最小电流值
3. 释放电流
——继电器从吸合状态转入释放状态
时的最大电流值
4. 直流电阻
——线圈的直流电阻
5. 触点负荷
——继电器触点所承受的开路电压和闭路电流值四、 直流电磁继电器的参数标准型号额定工作电压线圈功耗触点负荷是指继电器正常工作时线圈所需要的电压值。是指继电器允许加载的电压和电流。DC:直流AC:交流六、 继电器的铭牌观察以下铭牌，并读出主要参数：六、 继电器的铭牌
如右图所示电磁继电器，根据图中内容填空：
①该电磁继电器的额定工作电压是_____；
②该电磁继电器的触点接交流负载时，触点切换电压和电流分别是_______和_______，触点接直流负载时，触点切换电压和电流分别是_______和_______。
④由图可知，该型号继电器共有两对常开触点和两对常闭触点，其中2、3 和6、7为 触点，3、4和5、6为 触点，当线圈引脚1和8通电时，2、3 和6、7断开，3、4和5、6闭合。
继电器外壳信息继电器引脚图5V250V5A30V5A常闭常开五、 直流电磁继电器的选用1. 先了解哪些必要条件？
①电路的电源电压，能提供的最大电流
②输出电路中的电压和电流
③被控电路需要几组、什么形式的触点
2. 查找相关资料，找出需要的继电器的型号和规格
3. 注意根据装置容积的大小，选择合适的继电器1．常见的直流继电器的构造和工作原理
(1)常见直流电磁继电器的符号图________。基本组成部分是________、________、________。
工作原理：
电磁铁　触点系统返回弹簧常闭触点　 动触点常开触点返回弹簧总 结(2)直流电磁继电器的触点分类
线圈________时，动、静触点处于断开状态的称为________，处于闭合状态的称为________。
(3)直流电磁继电器参数
主要参数有____________、____________、____________、____________、____________。常开触点不通电　 常开触点常闭触点常闭触点转换触点额定工作电压　 吸合电流　 释放电流　 直流电阻触点负荷
