课件34张PPT。 第2章 MCS-51系列单片机的系统结构 2.1 内部结构与引脚功能 2.2 并行I/O口 2.3 存储器的组织结构 2.4 MCS-51时钟电路与复位电路 2.5 MCS－51的典型时序 2.6 89S51芯片的节电方式 2.1 内部结构与引脚功能一、89S51单片机的内部结构
1．内部结构框图

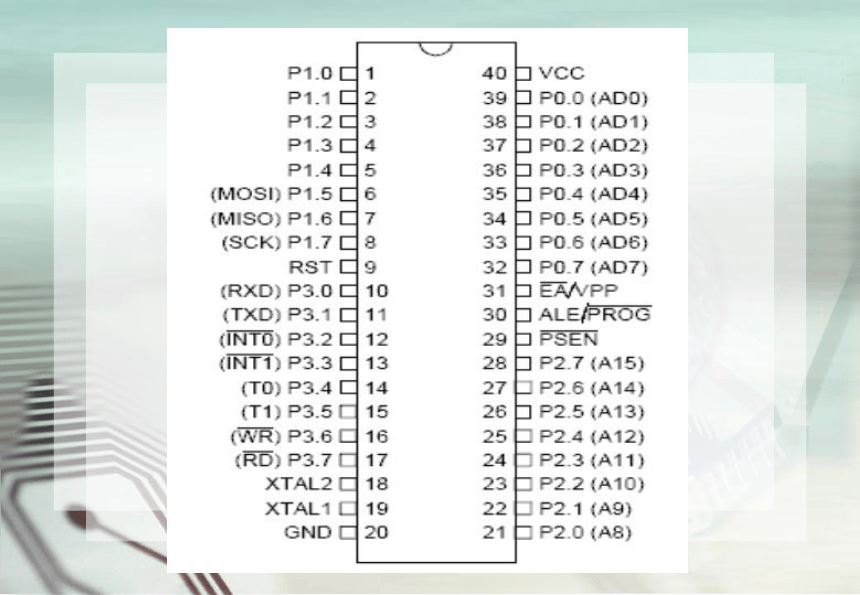

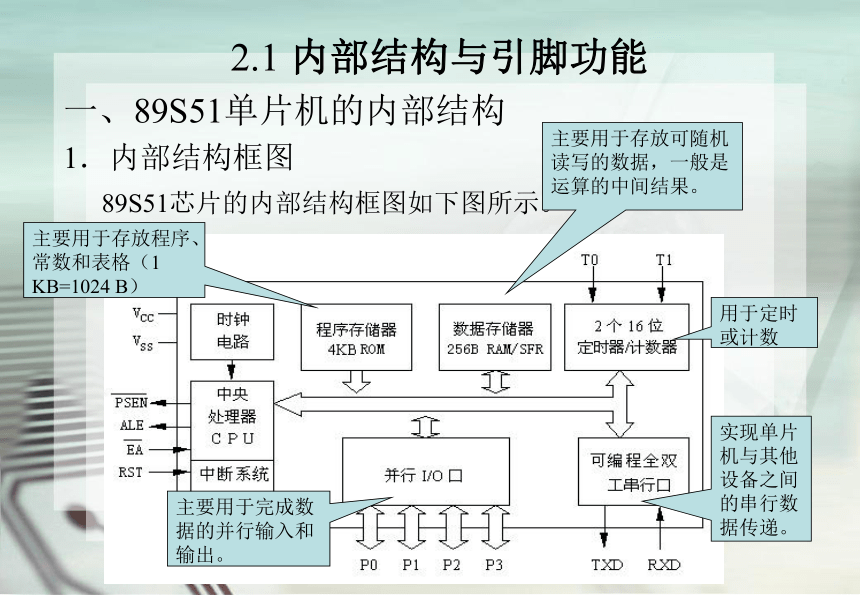

89S51芯片的内部结构框图如下图所示。主要用于存放程序、常数和表格（1 KB=1024 B） 主要用于存放可随机读写的数据，一般是运算的中间结果。 主要用于完成数据的并行输入和输出。 用于定时或计数 实现单片机与其他设备之间的串行数据传递。 二、芯片引脚功能 89S51的DIP（双列直插）封装芯片共有40个引脚，采用引脚复用技术。
各引脚功能：
1.工作电源引脚
Vcc 端:接电源。
Vss 端:接地。
工作电压范围：4.0~5.5V。
2.晶振引脚
XTAL1:芯片内部振荡电路输入端。
XTAL2:芯片内部振荡电路输出端。
当外接晶振时,XTAL1和XTAL2 各接晶振的一端。
3.I/O引脚

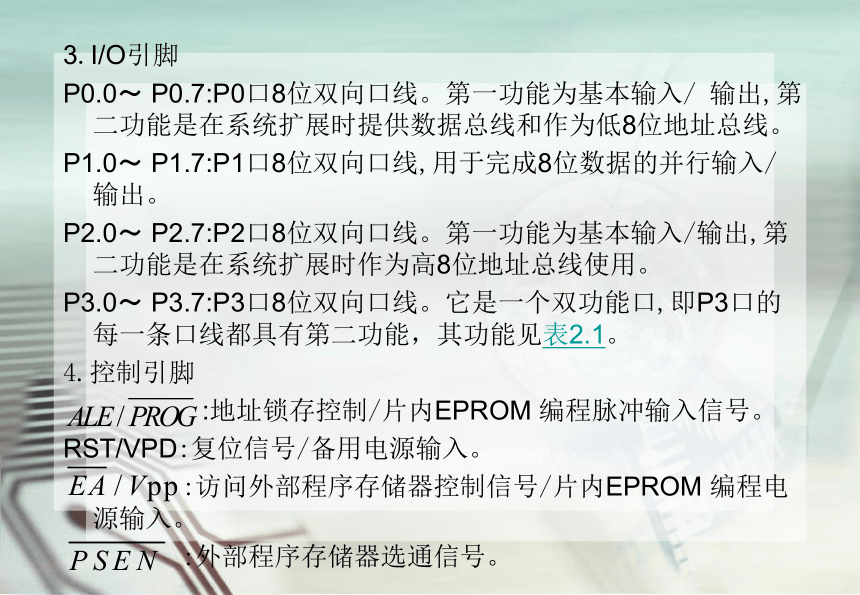

P0.0～ P0.7:P0口8位双向口线。第一功能为基本输入/ 输出,第二功能是在系统扩展时提供数据总线和作为低8位地址总线。
P1.0～ P1.7:P1口8位双向口线,用于完成8位数据的并行输入/ 输出。
P2.0～ P2.7:P2口8位双向口线。第一功能为基本输入/输出,第二功能是在系统扩展时作为高8位地址总线使用。

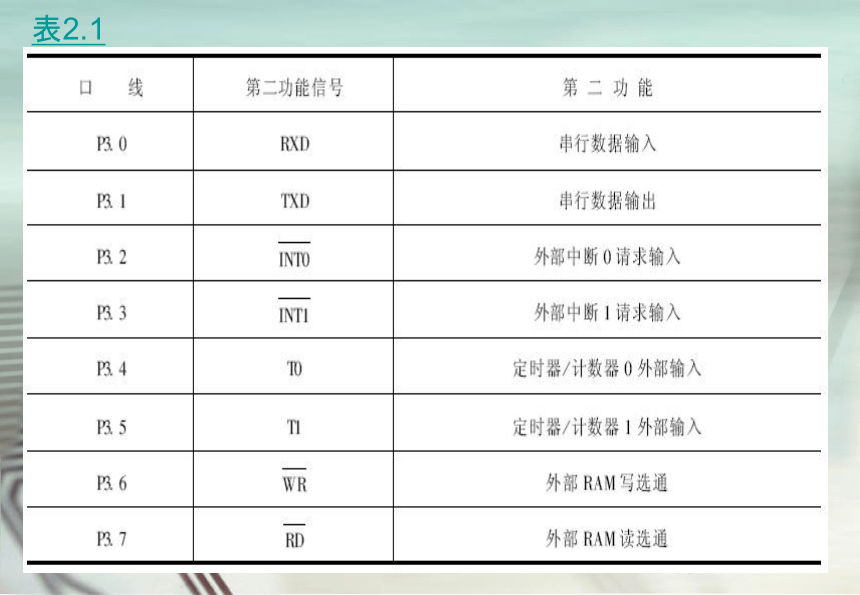

P3.0～ P3.7:P3口8位双向口线。它是一个双功能口,即P3口的每一条口线都具有第二功能，其功能见表2.1。
4.控制引脚
:地址锁存控制/片内EPROM 编程脉冲输入信号。
RST/VPD:复位信号/备用电源输入。
:访问外部程序存储器控制信号/片内EPROM 编程电源输入。
:外部程序存储器选通信号。

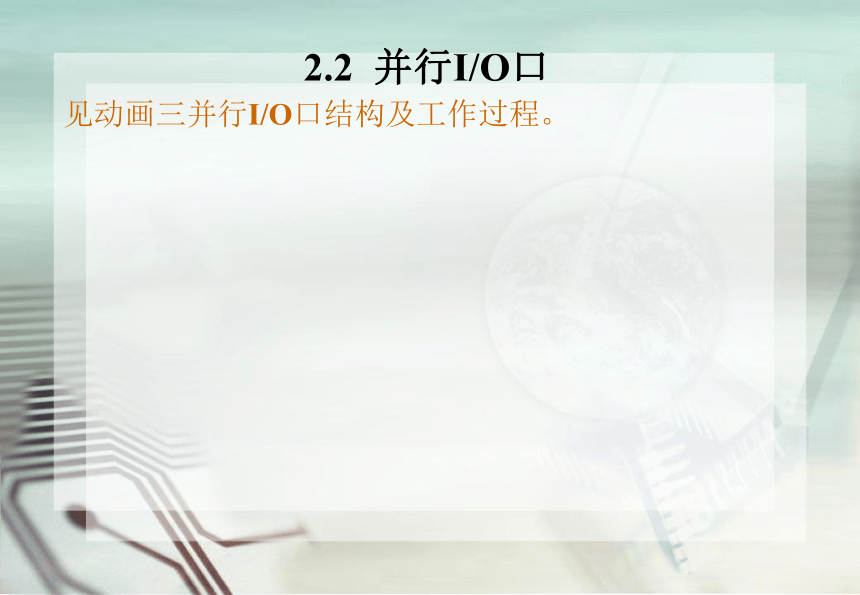

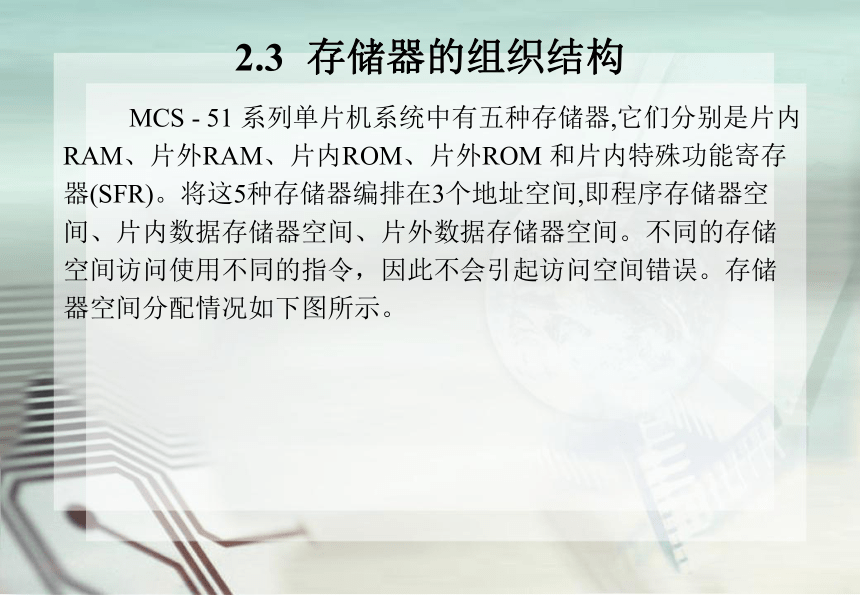

表2.12.2 并行I/O口见动画三并行I/O口结构及工作过程。 2.3 存储器的组织结构 MCS - 51 系列单片机系统中有五种存储器,它们分别是片内
RAM、片外RAM、片内ROM、片外ROM 和片内特殊功能寄存
器(SFR)。将这5种存储器编排在3个地址空间,即程序存储器空
间、片内数据存储器空间、片外数据存储器空间。不同的存储
空间访问使用不同的指令，因此不会引起访问空间错误。存储

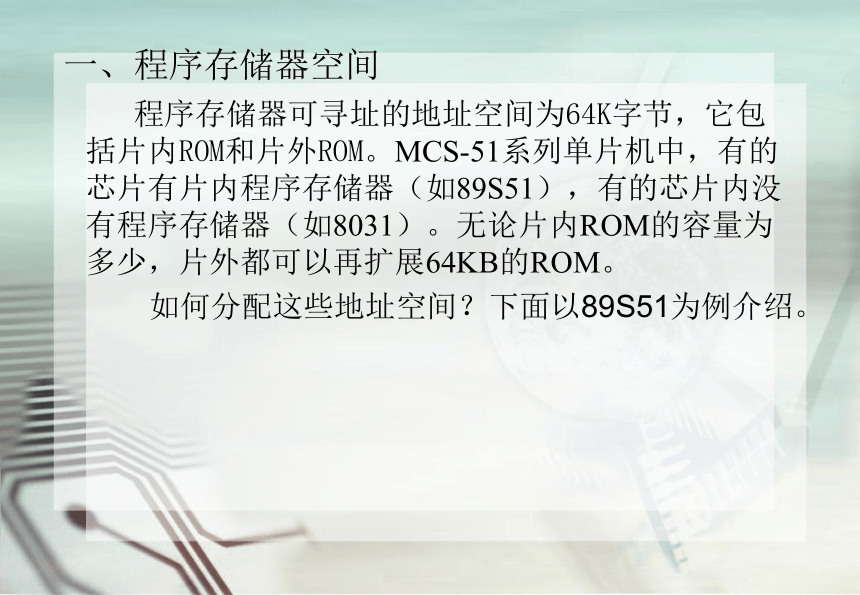

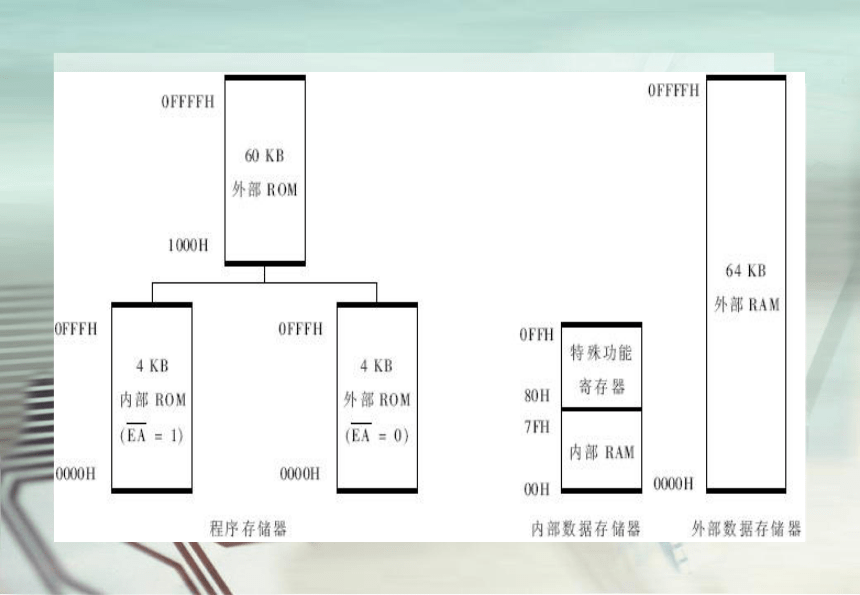

器空间分配情况如下图所示。一、程序存储器空间 程序存储器可寻址的地址空间为64K字节，它包括片内ROM和片外ROM。MCS-51系列单片机中，有的芯片有片内程序存储器（如89S51），有的芯片内没有程序存储器（如8031）。无论片内ROM的容量为多少，片外都可以再扩展64KB的ROM。

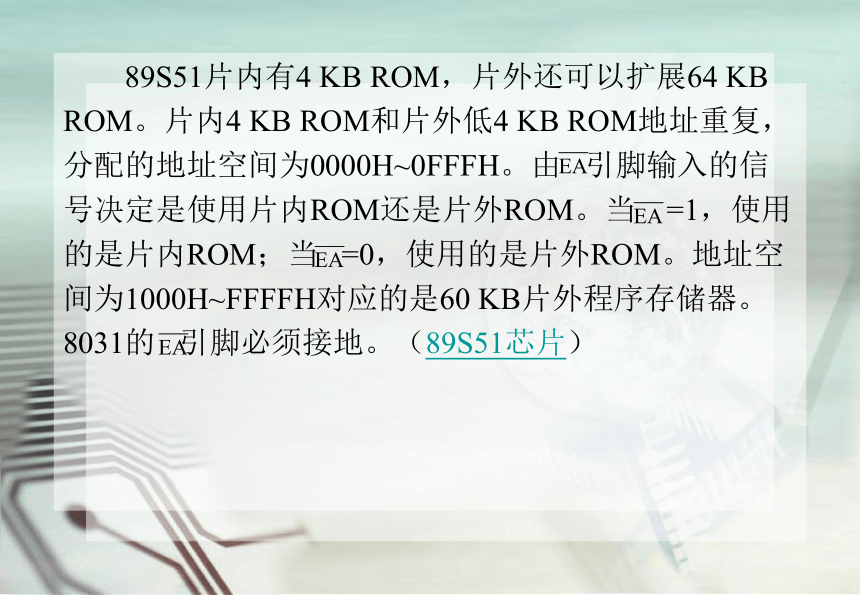

如何分配这些地址空间？下面以89S51为例介绍。 89S51片内有4 KB ROM，片外还可以扩展64 KB
ROM。片内4 KB ROM和片外低4 KB ROM地址重复，
分配的地址空间为0000H~0FFFH。由 引脚输入的信
号决定是使用片内ROM还是片外ROM。当 =1，使用
的是片内ROM；当 =0，使用的是片外ROM。地址空
间为1000H~FFFFH对应的是60 KB片外程序存储器。
8031的 引脚必须接地。（89S51芯片） 单片机是如何

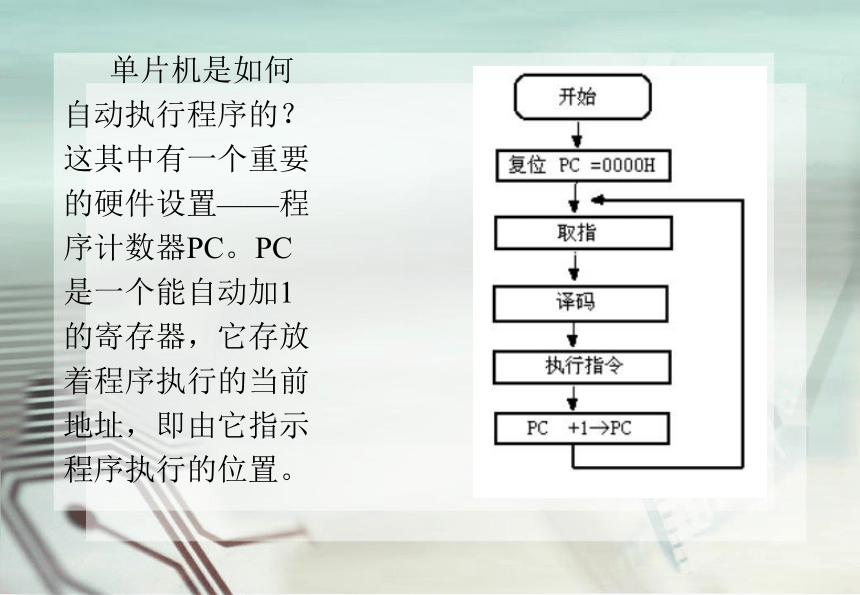

自动执行程序的？
这其中有一个重要
的硬件设置——程
序计数器PC。PC
是一个能自动加1
的寄存器，它存放
着程序执行的当前
地址，即由它指示
程序执行的位置。 二、片内数据存储器空间 1.内部RAM
89S51芯片内部含有128B的
RAM，其地址为00H~7FH。按用途
可分为三个部分：工作寄存器区、
位寻址区和一般RAM区。 工作寄存器区的作用是用于存放操作数以及指令
执行的中间结果。CPU任意时刻只能用一组通用寄存
器，并称之为当前寄存器组。单片机复位时系统默认
第0组寄存器为当前工作寄存器，但CPU可以通过对程
序状态字PSW中的RS1和RS0两个位状态的设置，来决
定使用哪一组寄存器。
位寻址的16个单元中的每一个位都有一个位地址，
都可以对其任意进行单独操作（位寻址）。
一般把堆栈设置在一般RAM区中。 2.特殊功能寄存器（SFR） 典型的MCS-51单片机共有21个特殊功能寄存器（SFR），分
散地分布在80H～0FFH地址空间内。下面是五种常用的特殊功
能寄存器。
1．累加器ACC
8位累加器主要完成数据的算术和逻辑运算,也可以存放数据
或中间结果,是最常用的特殊功能寄存器。它也是一个可位寻址
的寄存器。
2．B寄存器
8位B寄存器主要用于乘、除法运算，与累加器配对使用。在
乘法指令中，在乘法指令中,被乘数取自A,乘数取自B,结果存放
于寄存器对BA中。在除法指令中,被除数取自A,除数取自B,结果
商存放于A,余数存放于B。此外,B寄存器也可作为一般的寄存器
使用。
3．程序状态字寄存器PSW
用来反映指令执行后的状态。 PSW中各位的定义见表 1
表1
·CY，进位标志位
·AC，辅助进位标志位
·FO，用户定义标志位
·RS1、RS0，工作寄存器组选择位
·OV，溢出标志位
·P，奇偶标志位
RS1RS0 寄存器组 地址
0 0 0组 00~07H
0 1 1组 08~0FH
1 0 2组 10~17H
1 1 3组 18~1FH4．堆栈指针寄存器SP 堆栈是设置在片内RAM中的一段存储区域，它的存储顺
序为先进后出。就好象一个用水桶存放碟子一样，先放进去的
碟子在下面，后放进去的碟子压在上面。当取碟子时，先取上
面后放入的碟子，再取下面先放入的碟子。 SP是用来指示栈顶
位置的寄存器。
堆栈有两种操作：进栈和出栈。进栈操作后,SP的值自动加
1,表明堆栈顶部的位置向上移；出栈操作后,SP的值自动减1,表
明堆栈顶部的位置向下移。
5．数据指针寄存器DPTR
DPTR是一个16位特殊功能寄存器，可作为两个8位寄存器
使用，写作DPH—高8位，DPL—低8位。
在系统扩展中,DPTR作为片外程序存储器和数据存储器的
地址指针,指示要访问的存储器单元地址。 三、片外数据存储器空间 片外数据存储器扩展的最大容量为64 KB，地址范
围0000H~FFFFH。它由数据指针寄存器DPTR寻址。这
块空间虽然称为片外数据存储器空间，但它既可以用
来扩展数据存储器，又可以扩展I/O接口电路，相关知
识见第5章。 2.4 MCS-51时钟电路与复位电路 一、时钟电路
单片机要保证同步的工作方式必须要在统一的时钟信号控制下严格的按照时序进行工作。而时序则由振荡器和时钟电路产生。
1.振荡器和时钟电路
自激振荡电路如右图所示。
其中C1和C2起频率微调作用，外
接石英晶体时选30PF左右，外接
陶瓷谐振器时选40PF左右。晶体
的振荡频率决定时钟电路的振荡
频率，其频率范围一般在1.2～
12MHZ之间，常用6MHZ和
12MHZ。单片机还可以采用外部时钟信号方式，如下图所示。
这种方式主要用于解决多单片机系统中的同步问题。2.时序的基本概念 时序是指各种信号的时间序列,它表明了指令执行中各种信
号之间的相互关系。
MCS-51时序的基本定时单位共有四个。它们从小到大分别
是：
·时钟振荡周期：由振荡电路产生的振荡脉冲的周期，又称
为拍节。
·S状态周期：是时钟震荡周期的二倍宽。
·机器周期：MCS-51单片机有固定的机器周期，一个机器周
期是时钟周期的12倍宽，是执行指令的单位周期。
·指令周期：执行一条指令所需要的时间。 时序单位关系图如图所示 二、单片机系统的复位 复位是单片机进入工作状态的初始化操作。另外,当程序运行错误或由错误操作而使单片机进入死锁状态时,也可通过复位进行重新启动。
1.复位电路
MCS-51单片机的复位方式有上电自动复位和按键手动复位两种。按键手动复位又分为按键电平复位和按键脉冲复位两种。
上电自动复位
按键电平复位
按键脉冲复位通过选择适当的C和R的值，就能使RST引脚上的高电平保持两个机器周期以上，实现上电的同时，完成复位的操作。 通过RST经电阻与电源相连接来实现按键复位 。 利用RC微分电路产生的正脉冲来实现按键复位。 2.复位状态 单片机复位操作的主要作用是使PC值为0000H,这样单片机将从0000H单元开始执行程序。另外还会影响其他某些专用寄存器,它们的状态见表。任务演示任务T2—用89S51单片机来实现彩灯控制 。
见动画十——彩灯控制2.5 MCS－51的典型时序 CPU的典型时序如下图所示2.6 89S51芯片的节电方式 MCS-51系列单片机采用了两种半导体工艺生产，一种是
HMOS工艺，另一种是CHMOS工艺。 89S51属于CHMOS型单
片机芯片。
CHMOS芯片的低功耗主要表现为有两种节电方式：空闲方
式（Idle Mode）和掉电方式（Power-down Mode）。这两种工
作方式由电源控制寄存器PCON中的相关位来控制的。PCON寄
存器的格式如下：
其中，PD为掉电方式位，IDL为空闲方式位，高电平有效。 一、空闲方式 在空闲方式下，芯片的振荡器仍然工作，中断系统、串行
接口和定时/计数器电路由时钟驱动工作。但时钟不送到CPU
处，即CPU处于空闲状态，与CPU有关的SP、PC、PSW、ACC
的状态以及全部通用寄存器的内容均保持不变，I/O引脚保持以
前状态。
退出空闲状态有两种方式，一种是中断退出，一种是按键
复位退出。
二、掉电方式 在掉电方式下振荡器停止工作，只有片内RAM和特殊功能
寄存器保持原有数值，其它部件都停止工作，此时VCC可降为
2V，功耗降到最低程度。
退出掉电方式可以用硬件复位退出，也可以由外部中
（ 、 ）退出。 测试与练习二 （1）89S51单片机DIP封装的芯片有 个引脚，其中电源引脚是
和 ，正常的工作电压是 V。
（2）89S51单片机四个I/O口有哪些功能？
（3）单片机复位后，下面 信息不发生改变？
（A）程序存储器 （B）P0口引脚 （C）累加器ACC （D）
片内数据存储器
1．内部结构框图
89S51芯片的内部结构框图如下图所示。主要用于存放程序、常数和表格（1 KB=1024 B） 主要用于存放可随机读写的数据，一般是运算的中间结果。 主要用于完成数据的并行输入和输出。 用于定时或计数 实现单片机与其他设备之间的串行数据传递。 二、芯片引脚功能 89S51的DIP（双列直插）封装芯片共有40个引脚，采用引脚复用技术。
各引脚功能：
1.工作电源引脚
Vcc 端:接电源。
Vss 端:接地。
工作电压范围：4.0~5.5V。
2.晶振引脚
XTAL1:芯片内部振荡电路输入端。
XTAL2:芯片内部振荡电路输出端。
当外接晶振时,XTAL1和XTAL2 各接晶振的一端。
3.I/O引脚
P0.0～ P0.7:P0口8位双向口线。第一功能为基本输入/ 输出,第二功能是在系统扩展时提供数据总线和作为低8位地址总线。
P1.0～ P1.7:P1口8位双向口线,用于完成8位数据的并行输入/ 输出。
P2.0～ P2.7:P2口8位双向口线。第一功能为基本输入/输出,第二功能是在系统扩展时作为高8位地址总线使用。
P3.0～ P3.7:P3口8位双向口线。它是一个双功能口,即P3口的每一条口线都具有第二功能，其功能见表2.1。
4.控制引脚
:地址锁存控制/片内EPROM 编程脉冲输入信号。
RST/VPD:复位信号/备用电源输入。
:访问外部程序存储器控制信号/片内EPROM 编程电源输入。
:外部程序存储器选通信号。
表2.12.2 并行I/O口见动画三并行I/O口结构及工作过程。 2.3 存储器的组织结构 MCS - 51 系列单片机系统中有五种存储器,它们分别是片内
RAM、片外RAM、片内ROM、片外ROM 和片内特殊功能寄存
器(SFR)。将这5种存储器编排在3个地址空间,即程序存储器空
间、片内数据存储器空间、片外数据存储器空间。不同的存储
空间访问使用不同的指令，因此不会引起访问空间错误。存储
器空间分配情况如下图所示。一、程序存储器空间 程序存储器可寻址的地址空间为64K字节，它包括片内ROM和片外ROM。MCS-51系列单片机中，有的芯片有片内程序存储器（如89S51），有的芯片内没有程序存储器（如8031）。无论片内ROM的容量为多少，片外都可以再扩展64KB的ROM。
如何分配这些地址空间？下面以89S51为例介绍。 89S51片内有4 KB ROM，片外还可以扩展64 KB
ROM。片内4 KB ROM和片外低4 KB ROM地址重复，
分配的地址空间为0000H~0FFFH。由 引脚输入的信
号决定是使用片内ROM还是片外ROM。当 =1，使用
的是片内ROM；当 =0，使用的是片外ROM。地址空
间为1000H~FFFFH对应的是60 KB片外程序存储器。
8031的 引脚必须接地。（89S51芯片） 单片机是如何
自动执行程序的？
这其中有一个重要
的硬件设置——程
序计数器PC。PC
是一个能自动加1
的寄存器，它存放
着程序执行的当前
地址，即由它指示
程序执行的位置。 二、片内数据存储器空间 1.内部RAM
89S51芯片内部含有128B的
RAM，其地址为00H~7FH。按用途
可分为三个部分：工作寄存器区、
位寻址区和一般RAM区。 工作寄存器区的作用是用于存放操作数以及指令
执行的中间结果。CPU任意时刻只能用一组通用寄存
器，并称之为当前寄存器组。单片机复位时系统默认
第0组寄存器为当前工作寄存器，但CPU可以通过对程
序状态字PSW中的RS1和RS0两个位状态的设置，来决
定使用哪一组寄存器。
位寻址的16个单元中的每一个位都有一个位地址，
都可以对其任意进行单独操作（位寻址）。
一般把堆栈设置在一般RAM区中。 2.特殊功能寄存器（SFR） 典型的MCS-51单片机共有21个特殊功能寄存器（SFR），分
散地分布在80H～0FFH地址空间内。下面是五种常用的特殊功
能寄存器。
1．累加器ACC
8位累加器主要完成数据的算术和逻辑运算,也可以存放数据
或中间结果,是最常用的特殊功能寄存器。它也是一个可位寻址
的寄存器。
2．B寄存器
8位B寄存器主要用于乘、除法运算，与累加器配对使用。在
乘法指令中，在乘法指令中,被乘数取自A,乘数取自B,结果存放
于寄存器对BA中。在除法指令中,被除数取自A,除数取自B,结果
商存放于A,余数存放于B。此外,B寄存器也可作为一般的寄存器
使用。
3．程序状态字寄存器PSW
用来反映指令执行后的状态。 PSW中各位的定义见表 1
表1
·CY，进位标志位
·AC，辅助进位标志位
·FO，用户定义标志位
·RS1、RS0，工作寄存器组选择位
·OV，溢出标志位
·P，奇偶标志位
RS1RS0 寄存器组 地址
0 0 0组 00~07H
0 1 1组 08~0FH
1 0 2组 10~17H
1 1 3组 18~1FH4．堆栈指针寄存器SP 堆栈是设置在片内RAM中的一段存储区域，它的存储顺
序为先进后出。就好象一个用水桶存放碟子一样，先放进去的
碟子在下面，后放进去的碟子压在上面。当取碟子时，先取上
面后放入的碟子，再取下面先放入的碟子。 SP是用来指示栈顶
位置的寄存器。
堆栈有两种操作：进栈和出栈。进栈操作后,SP的值自动加
1,表明堆栈顶部的位置向上移；出栈操作后,SP的值自动减1,表
明堆栈顶部的位置向下移。
5．数据指针寄存器DPTR
DPTR是一个16位特殊功能寄存器，可作为两个8位寄存器
使用，写作DPH—高8位，DPL—低8位。
在系统扩展中,DPTR作为片外程序存储器和数据存储器的
地址指针,指示要访问的存储器单元地址。 三、片外数据存储器空间 片外数据存储器扩展的最大容量为64 KB，地址范
围0000H~FFFFH。它由数据指针寄存器DPTR寻址。这
块空间虽然称为片外数据存储器空间，但它既可以用
来扩展数据存储器，又可以扩展I/O接口电路，相关知
识见第5章。 2.4 MCS-51时钟电路与复位电路 一、时钟电路
单片机要保证同步的工作方式必须要在统一的时钟信号控制下严格的按照时序进行工作。而时序则由振荡器和时钟电路产生。
1.振荡器和时钟电路
自激振荡电路如右图所示。
其中C1和C2起频率微调作用，外
接石英晶体时选30PF左右，外接
陶瓷谐振器时选40PF左右。晶体
的振荡频率决定时钟电路的振荡
频率，其频率范围一般在1.2～
12MHZ之间，常用6MHZ和
12MHZ。单片机还可以采用外部时钟信号方式，如下图所示。
这种方式主要用于解决多单片机系统中的同步问题。2.时序的基本概念 时序是指各种信号的时间序列,它表明了指令执行中各种信
号之间的相互关系。
MCS-51时序的基本定时单位共有四个。它们从小到大分别
是：
·时钟振荡周期：由振荡电路产生的振荡脉冲的周期，又称
为拍节。
·S状态周期：是时钟震荡周期的二倍宽。
·机器周期：MCS-51单片机有固定的机器周期，一个机器周
期是时钟周期的12倍宽，是执行指令的单位周期。
·指令周期：执行一条指令所需要的时间。 时序单位关系图如图所示 二、单片机系统的复位 复位是单片机进入工作状态的初始化操作。另外,当程序运行错误或由错误操作而使单片机进入死锁状态时,也可通过复位进行重新启动。
1.复位电路
MCS-51单片机的复位方式有上电自动复位和按键手动复位两种。按键手动复位又分为按键电平复位和按键脉冲复位两种。
上电自动复位
按键电平复位
按键脉冲复位通过选择适当的C和R的值，就能使RST引脚上的高电平保持两个机器周期以上，实现上电的同时，完成复位的操作。 通过RST经电阻与电源相连接来实现按键复位 。 利用RC微分电路产生的正脉冲来实现按键复位。 2.复位状态 单片机复位操作的主要作用是使PC值为0000H,这样单片机将从0000H单元开始执行程序。另外还会影响其他某些专用寄存器,它们的状态见表。任务演示任务T2—用89S51单片机来实现彩灯控制 。
见动画十——彩灯控制2.5 MCS－51的典型时序 CPU的典型时序如下图所示2.6 89S51芯片的节电方式 MCS-51系列单片机采用了两种半导体工艺生产，一种是
HMOS工艺，另一种是CHMOS工艺。 89S51属于CHMOS型单
片机芯片。
CHMOS芯片的低功耗主要表现为有两种节电方式：空闲方
式（Idle Mode）和掉电方式（Power-down Mode）。这两种工
作方式由电源控制寄存器PCON中的相关位来控制的。PCON寄
存器的格式如下：
其中，PD为掉电方式位，IDL为空闲方式位，高电平有效。 一、空闲方式 在空闲方式下，芯片的振荡器仍然工作，中断系统、串行
接口和定时/计数器电路由时钟驱动工作。但时钟不送到CPU
处，即CPU处于空闲状态，与CPU有关的SP、PC、PSW、ACC
的状态以及全部通用寄存器的内容均保持不变，I/O引脚保持以
前状态。
退出空闲状态有两种方式，一种是中断退出，一种是按键
复位退出。
二、掉电方式 在掉电方式下振荡器停止工作，只有片内RAM和特殊功能
寄存器保持原有数值，其它部件都停止工作，此时VCC可降为
2V，功耗降到最低程度。
退出掉电方式可以用硬件复位退出，也可以由外部中
（ 、 ）退出。 测试与练习二 （1）89S51单片机DIP封装的芯片有 个引脚，其中电源引脚是
和 ，正常的工作电压是 V。
（2）89S51单片机四个I/O口有哪些功能？
（3）单片机复位后，下面 信息不发生改变？
（A）程序存储器 （B）P0口引脚 （C）累加器ACC （D）
片内数据存储器
