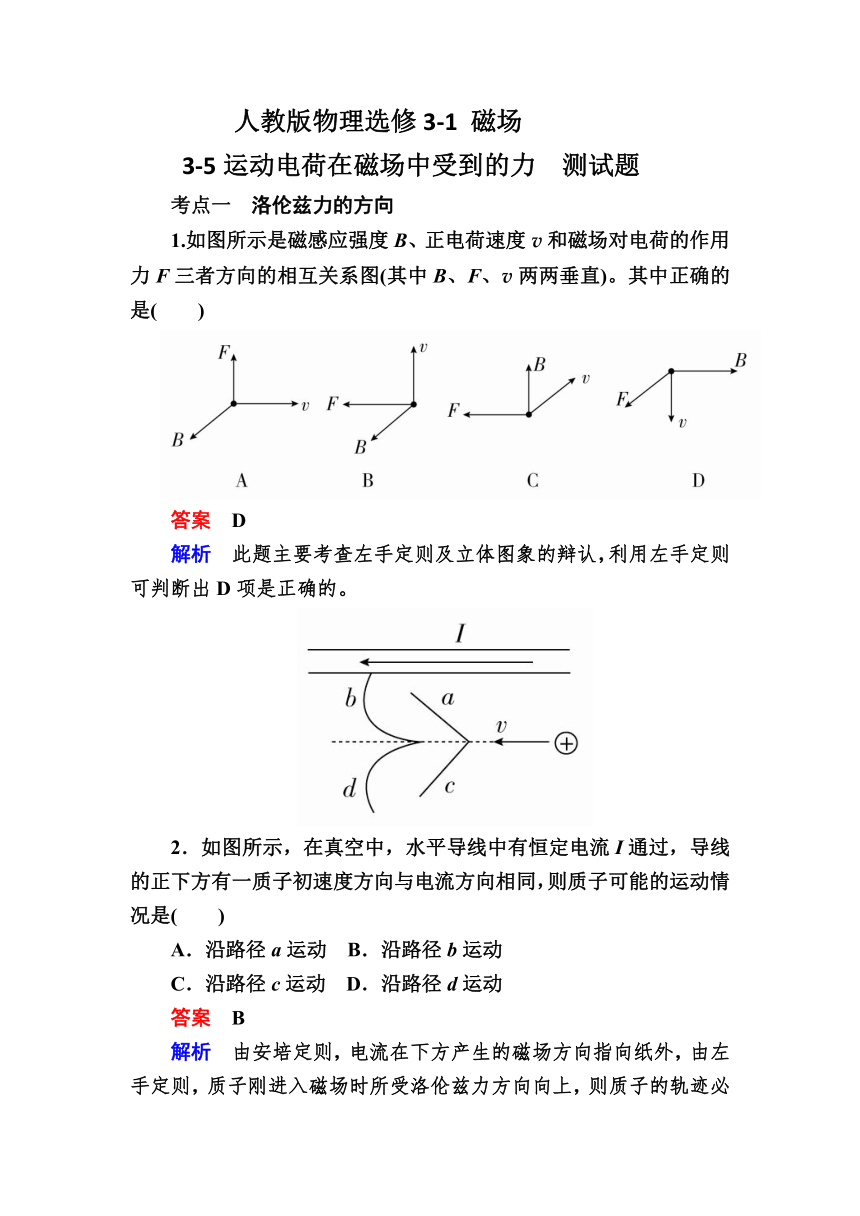

人教版物理选修3-1 磁场
3-5运动电荷在磁场中受到的力 测试题
考点一 洛伦兹力的方向
1.如图所示是磁感应强度B、正电荷速度v和磁场对电荷的作用力F三者方向的相互关系图(其中B、F、v两两垂直)。其中正确的是( )
答案 D
解析 此题主要考查左手定则及立体图象的辩认，利用左手定则可判断出D项是正确的。
2．如图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一质子初速度方向与电流方向相同，则质子可能的运动情况是( )
A．沿路径a运动 B．沿路径b运动
C．沿路径c运动 D．沿路径d运动
答案 B
解析 由安培定则，电流在下方产生的磁场方向指向纸外，由左手定则，质子刚进入磁场时所受洛伦兹力方向向上，则质子的轨迹必定向上弯曲，因此C、D错误；由于洛伦兹力方向始终与质子运动方向垂直，故其运动轨迹必定是曲线，则B正确，A错误。
3．如图所示是电视机显像管及其偏转线圈的示意图。电流方向如图所示，试判断正对读者而来的电子束将向哪边偏转( )
A．向上 B．向下 C．向左 D．向右
答案 C
解析 把通电线圈等效为小磁铁，则左右两边的N极均在上方，所以在O点产生的磁场方向向下，由左手定则判断正对读者而来的电子束将向左偏转，故选C项。
考点二 洛伦兹力的大小
4.
(多选)如图所示，一个带负电的滑环套在水平且足够长的粗糙的绝缘杆上，整个装置处于方向如图所示的匀强磁场B中。现给滑环施以一个水平向右的瞬时速度，使其由静止开始运动，则滑环在杆上的运动情况可能是( )
A．始终做匀速运动
B．开始做减速运动，最后静止于杆上
C．先做加速运动，最后做匀速运动
D．先做减速运动，最后做匀速运动
答案 ABD
解析 带电滑环向右运动时所受洛伦兹力方向向上，其大小与滑环初速度大小有关。由于滑环初速度的大小未具体给定，因而洛伦兹力与滑环重力可出现三种不同的关系：(1)当洛伦兹力等于重力，滑环不受摩擦力，则滑环做匀速运动。(2)当洛伦兹力开始时小于重力，由于杆是粗糙的，则滑环受到向左的摩擦力，滑环将做减速运动，最后停在杆上。(3)当洛伦兹力开始时大于重力，由于滑环受摩擦力作用，速度减小，则滑环所受的洛伦兹力随速度减小而减小，滑环与杆之间挤压力将逐渐减小，因而滑环所受的摩擦力减小，当挤压为零时，即洛伦兹力与重力平衡时摩擦力为零，滑环做匀速运动，故正确的答案为A、B、D。
5．(多选)在下面的匀强电场和匀强磁场共存的区域内，电子可能沿水平方向向右做直线运动的是( )
答案 BC
解析 若电子向右运动，则受到电场力向左，洛伦兹力向下，合力与初速度不在同一直线上，故A错误；若电子向右运动，则受到电场力向左，不受洛伦兹力，合力与初速度在同一直线上，故B正确；若电子向右运动，则受到向上的电场力，向下的洛伦兹力，则当电场力与洛伦兹力相等时，电子可以做直线运动，故C正确；若电子向右运动，则受到向上的电场力，向上的洛伦兹力，合力与初速度不在同一直线上，故D错误。
[综合训练]
6.
(多选)如图所示，一个带正电荷的小球沿水平光滑绝缘的桌面向右运动，飞离桌子边缘A，最后落到地板上。设有磁场时飞行时间为t1，水平射程为x1，着地速度大小为v1；若撤去磁场，其余条件不变时，小球飞行时间为t2，水平射程为x2，着地速度大小为v2。则下列结论正确的是( )
A．x1＞x2 B．t1＞t2
C．v1＞v2 D．v1和v2相同
答案 AB
解析 由左手定则，小球落地前受到的洛伦兹力方向斜向上，使得竖直方向上的合力小于重力，故t1＞t2；而洛伦兹力的水平分量使水平分速度增大，时间又变长，故x1＞x2；由于洛伦兹力不做功，故v1、v2的大小相同，但方向不同。
7.
如图所示为一速度选择器，也称为滤速器的原理图。K为电子枪，由枪中沿KA方向射出的电子，速度大小不一。当电子通过方向互相垂直的均匀电场和磁场后，只有一定速率的电子能沿直线前进，并通过小孔S。设产生匀强电场的平行板间的电压为300 V，间距为5 cm，垂直纸面的匀强磁场的磁感应强度为0.06 T，问：
(1)磁场的方向应该垂直纸面向里还是垂直纸面向外？
(2)速度为多大的电子才能通过小孔S?
答案 (1)磁场方向垂直纸面向里 (2)1×105 m/s
解析 (1)由题图可知，平行板产生的电场强度E方向向下。带负电的电子受到的电场力F＝eE，方向向上。若没有磁场，电子束将向上偏转，为了使电子能够穿过小孔S，所加的磁场施于电子束的洛伦兹力必须是向下的，根据左手定则分析得出，B的方向垂直于纸面向里。
(2)能够通过小孔的电子，其速率满足下式：evB＝eE，解得：v＝。又因为E＝，所以v＝＝ m/s＝1×105 m/s。即只有速率为1×105 m/s的电子可以通过小孔S。
8.
如图所示，质量为m＝1 kg、电荷量为q＝5×10－2 C的带正电的小滑块，从半径为R＝0.4 m的光滑绝缘圆孤轨道上由静止自A端滑下。整个装置处在方向互相垂直的匀强电场与匀强磁场中。已知E＝100 V/m，水平向右；B＝1 T，方向垂直纸面向里。求：
(1)滑块到达C点时的速度；
(2)在C点时滑块对轨道的压力。(g＝10 m/s2)
答案 (1)2 m/s (2)20.1 N
解析 以滑块为研究对象，自轨道上A点滑到C点的过程中，受重力mg，方向竖直向下；电场力qE，水平向右；洛伦兹力F洛＝qvB，方向始终垂直于速度方向。
(1)滑块滑动过程中洛伦兹力不做功，由动能定理得mgR－qER＝mv，得vC＝＝2 m/s。
(2)
在C点，受到四个力作用，如图所示，由牛顿第二定律与圆周运动知识得
FN－mg－qvCB＝m，
得：FN＝mg＋qvCB＋m＝20.1 N，
由牛顿第三定律得，FN′＝FN＝20.1 N。
