磁场3-4通电导线在磁场中受到的力测试题Word版含解析

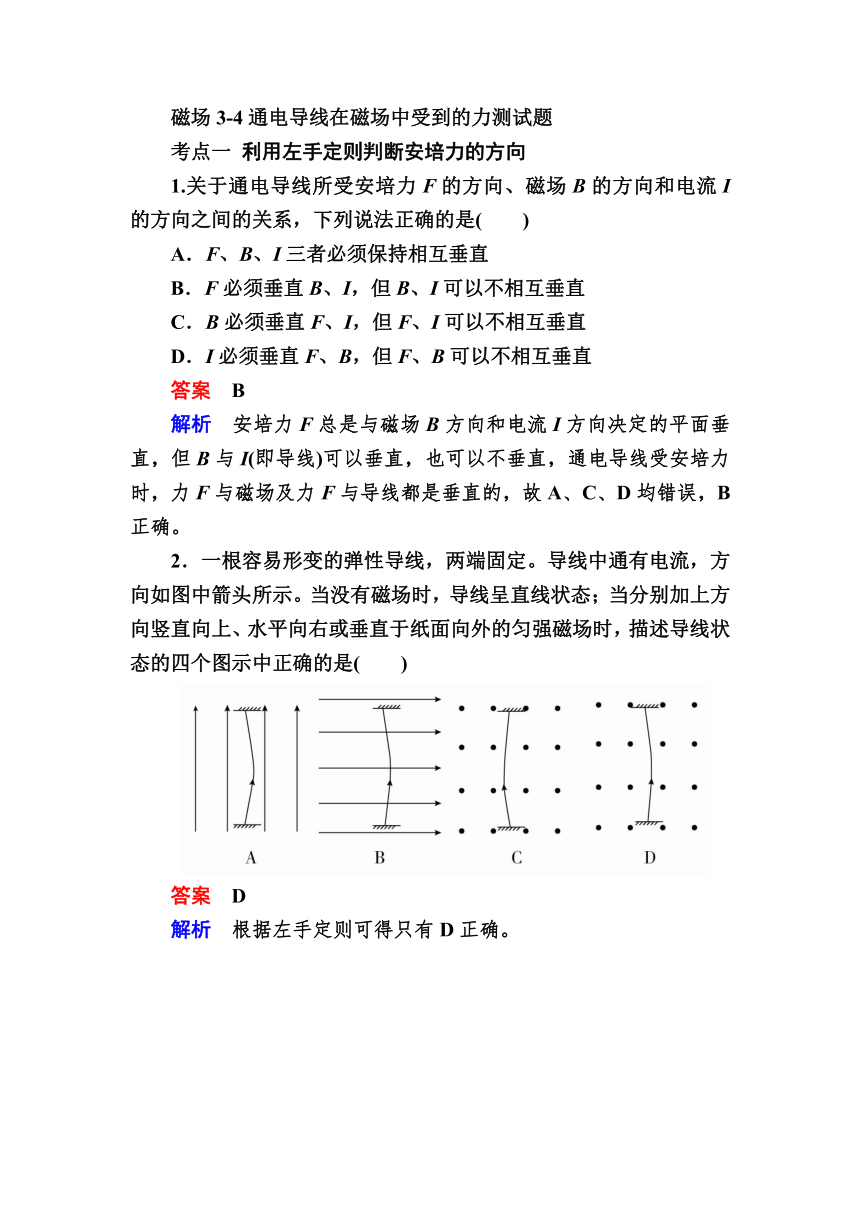

磁场3-4通电导线在磁场中受到的力测试题
考点一 利用左手定则判断安培力的方向
1.关于通电导线所受安培力F的方向、磁场B的方向和电流I的方向之间的关系，下列说法正确的是(　　)
A．F、B、I三者必须保持相互垂直
B．F必须垂直B、I，但B、I可以不相互垂直
C．B必须垂直F、I，但F、I可以不相互垂直
D．I必须垂直F、B，但F、B可以不相互垂直
答案　B
解析　安培力F总是与磁场B方向和电流I方向决定的平面垂直，但B与I(即导线)可以垂直，也可以不垂直，通电导线受安培力时，力F与磁场及力F与导线都是垂直的，故A、C、D均错误，B正确。
2．一根容易形变的弹性导线，两端固定。导线中通有电流，方向如图中箭头所示。当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是(　　)
答案　D
解析　根据左手定则可得只有D正确。

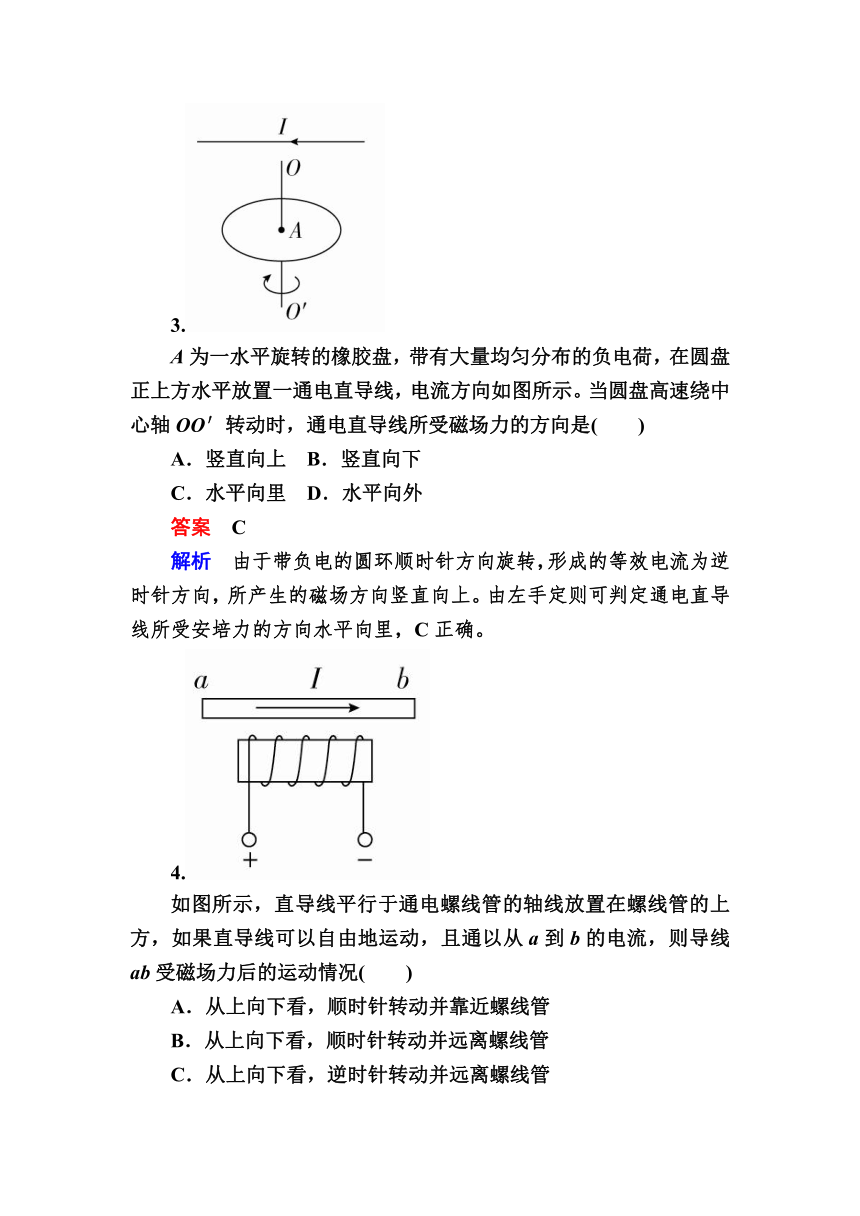

3.
A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图所示。当圆盘高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是(　　)
A．竖直向上 B．竖直向下
C．水平向里 D．水平向外
答案　C
解析　由于带负电的圆环顺时针方向旋转，形成的等效电流为逆时针方向，所产生的磁场方向竖直向上。由左手定则可判定通电直导线所受安培力的方向水平向里，C正确。
4.
如图所示，直导线平行于通电螺线管的轴线放置在螺线管的上方，如果直导线可以自由地运动，且通以从a到b的电流，则导线ab受磁场力后的运动情况(　　)
A．从上向下看，顺时针转动并靠近螺线管
B．从上向下看，顺时针转动并远离螺线管
C．从上向下看，逆时针转动并远离螺线管
D．从上向下看，逆时针转动并靠近螺线管
答案　D
解析　通电螺线管产生的磁场方向在其内部为从右向左，外部为从左向右。通电直导线左侧所处的磁场方向斜向上，右侧导线所处的磁场方向斜向下，则由左手定则可知，直导线左侧受力方向向外，直导线右侧受力方向向里，故从上向下看为逆时针转动；当转过90°时，由左手定则可得直导线受力向下，故D项正确。

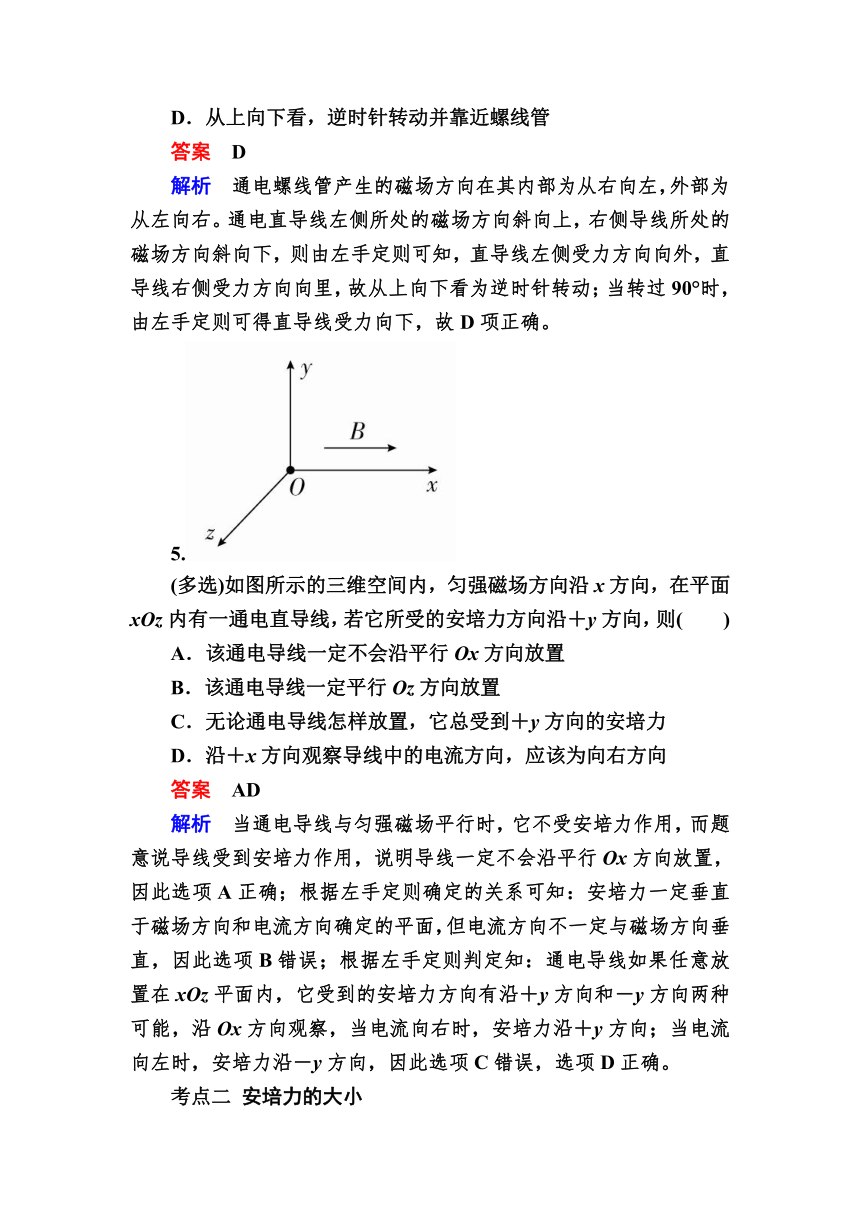

5.
(多选)如图所示的三维空间内，匀强磁场方向沿x方向，在平面xOz内有一通电直导线，若它所受的安培力方向沿＋y方向，则(　　)
A．该通电导线一定不会沿平行Ox方向放置
B．该通电导线一定平行Oz方向放置
C．无论通电导线怎样放置，它总受到＋y方向的安培力
D．沿＋x方向观察导线中的电流方向，应该为向右方向
答案　AD
解析　当通电导线与匀强磁场平行时，它不受安培力作用，而题意说导线受到安培力作用，说明导线一定不会沿平行Ox方向放置，因此选项A正确；根据左手定则确定的关系可知：安培力一定垂直于磁场方向和电流方向确定的平面，但电流方向不一定与磁场方向垂直，因此选项B错误；根据左手定则判定知：通电导线如果任意放置在xOz平面内，它受到的安培力方向有沿＋y方向和－y方向两种可能，沿Ox方向观察，当电流向右时，安培力沿＋y方向；当电流向左时，安培力沿－y方向，因此选项C错误，选项D正确。
考点二 安培力的大小
6.
如图所示，用细绳悬于O点的可自由转动的通电导线AB放在蹄形磁铁的上方，当导线中通以图示方向电流时，从上向下看，AB的转动方向及细绳中张力变化的情况为(　　)
A．AB顺时针转动，张力变大
B．AB逆时针转动，张力变小
C．AB顺时针转动，张力变小
D．AB逆时针转动，张力变大
答案　D
解析　在导线上靠近A、B两端各取一个电流元，A处的电流元所在磁场斜向上穿过导线，根据左手定则，该处导线受力向外，同理B处电流元受安培力向里，所以从上向下看，导线逆时针转动，当转过90°时，再根据左手定则可判定导线所受安培力向下，故选D。
7．如图所示，在匀强磁场中放有下列各种形状的通电导线，电流强度为I，磁感应强度为B，求各导线所受到的安培力。
FA＝________，FB＝________，FC＝________，
FD＝________，FE＝________。
答案　BILcosα　BIL　BIL　2BIR　0
解析　本题考查对安培力计算公式的正确理解，F＝BILsinθ＝B⊥IL，B⊥为磁场在垂直导线电流方向的分量即为有效磁场。或者F＝BIL⊥，其中L⊥为垂直于磁场方向的有效长度。A图中FA＝BILcosα，此时不能死记公式而写成sinα。要理解公式本质是有效长度或有效磁场，要正确分解。B图中，不论导线怎么放，也会在纸平面内，因此B⊥I，故FB＝BIL。C图中两根导线组成的折线abc，整体受力实质上是两部分直导线分别受力的矢量和，其有效长度为ac(即从a→c的电流)，故FC＝BIL。D图是从a→b的半圆形电流，分析圆弧上对称的每一小段电流，受力抵消合并后，其有效长度为ab，FD＝2BIR。E图中，用导线将abc接通形成闭合线圈，各导线受力的矢量和为零，故合力为零，所以，闭合的通电线圈受安培力为零，FE＝0。
[综合训练]
8.
把一根柔软的螺旋形弹簧竖直悬挂起来，使它下端刚好跟杯中的水银面接触，并使它组成如图所示的电路，当开关S接通后将看到的现象是(　　)
A．弹簧向上收缩
B．弹簧被拉长
C．弹簧上下跳动
D．弹簧仍静止不动
答案　C
解析　通电后，弹簧的每一个圈都相当于一个环形电流，且各线圈都通以相同方向的电流，根据同向电流相互吸引，弹簧收缩，下端脱离水银面，使电路断开，电路断开后，弹簧中的电流消失，磁场作用失去，弹簧在弹力和自身重力作用下下落，于是电路又接通，弹簧又收缩……如此周而复始，形成弹簧上下跳动。正确答案为C。
9.
如图所示，水平放置的两导轨P、Q间的距离L＝0.5 m，垂直于导轨平面的竖直向上的匀强磁场的磁感应强度B＝2 T，垂直于导轨放置的ab棒的质量m＝1 kg，系在ab棒中点的水平绳跨过定滑轮与重量G＝3 N的物块相连。已知ab棒与导轨间的动摩擦因数μ＝0.2，电源的电动势E＝10 V、内阻r＝0.1 Ω，导轨的电阻及ab棒的电阻均不计。要想ab棒处于静止状态，R应在哪个范围内取值？(g取10 m/s2)
答案　1.9 Ω≤R≤9.9 Ω
解析　依据物体的平衡条件可得，
ab棒恰不向右滑动时：G－μmg－BI1L＝0，
ab棒恰不向左滑动时：G＋μmg－BI2L＝0。
依据闭合电路欧姆定律可得：
E＝I1(R1＋r)，E＝I2(R2＋r)。
由以上各式代入数据可解得：
R1＝9.9 Ω，R2＝1.9 Ω
所以R的取值范围为：1.9 Ω≤R≤9.9 Ω。
