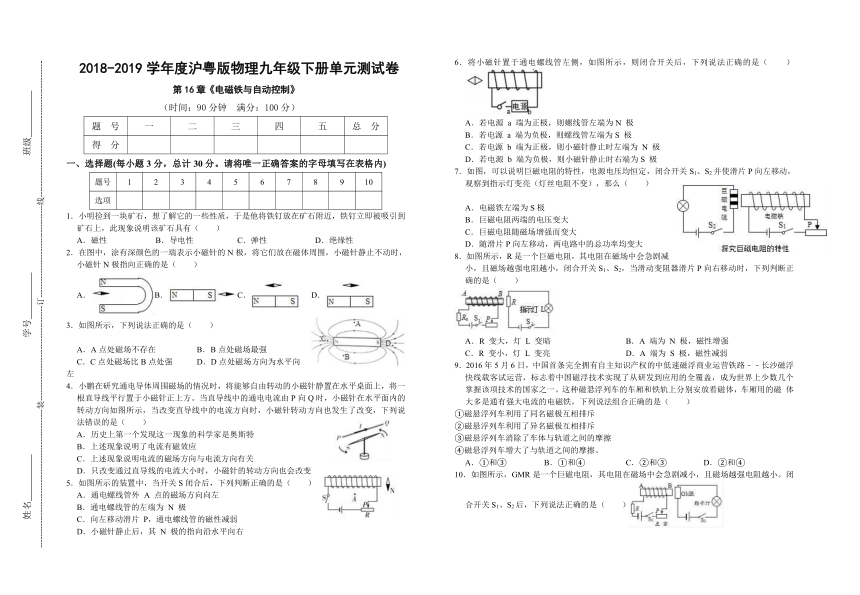

2018-2019学年度沪粤版物理九年级下册单元测试卷
第16章《电磁铁与自动控制》
（时间：90分钟 满分：100分）
题 号 一 二 三 四 五 总 分
得 分
一、选择题(每小题3分，总计30分。请将唯一正确答案的字母填写在表格内)
题号 1 2 3 4 5 6 7 8 9 10
选项
1．小明捡到一块矿石，想了解它的一些性质，于是他将铁钉放在矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（ ）
A．磁性 B．导电性 C．弹性 D．绝缘性
2．在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（ ）
A．B． C． D．
3．如图所示，下列说法正确的是（ ）
A．A点处磁场不存在 B．B点处磁场最强
C．C点处磁场比B点处强 D．D点处磁场方向为水平向左
4．小鹏在研究通电导体周围磁场的情况时，将能够自由转动的小磁针静置在水平桌面上，将一根直导线平行置于小磁针正上方。当直导线中的通电电流由P向Q时，小磁针在水平面内的转动方向如图所示，当改变直导线中的电流方向时，小磁针转动方向也发生了改变，下列说法错误的是（ ）
A．历史上第一个发现这一现象的科学家是奥斯特
B．上述现象说明了电流有磁效应
C．上述现象说明电流的磁场方向与电流方向有关
D．只改变通过直导线的电流大小时，小磁针的转动方向也会改变
5．如图所示的装置中，当开关S闭合后，下列判断正确的是（ ）
A．通电螺线管外 A 点的磁场方向向左
B．通电螺线管的左端为 N 极
C．向左移动滑片 P，通电螺线管的磁性减弱
D．小磁针静止后，其 N 极的指向沿水平向右
6．将小磁针置于通电螺线管左侧，如图所示，则闭合开关后，下列说法正确的是（ ）
A．若电源 a 端为正极，则螺线管左端为N 极
B．若电源 a 端为负极，则螺线管左端为S 极
C．若电源 b 端为正极，则小磁针静止时左端为 N 极
D．若电源 b 端为负极，则小磁针静止时右端为S 极
7．如图，可以说明巨磁电阻的特性，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么（ ）
A．电磁铁左端为S极
B．巨磁电阻两端的电压变大
C．巨磁电阻随磁场增强而变大
D．随滑片P向左移动，两电路中的总功率均变大
8．如图所示，R是一个巨磁电阻，其电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S1、S2，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．R 变大，灯 L 变暗 B．A 端为 N 极，磁性增强
C．R 变小，灯 L 变亮 D．A 端为 S 极，磁性减弱
9．2016年5月6日，中国首条完全拥有自主知识产权的中低速磁浮商业运营铁路﹣﹣长沙磁浮快线载客试运营，标志着中国磁浮技术实现了从研发到应用的全覆盖，成为世界上少数几个掌握该项技术的国家之一。这种磁悬浮列车的车厢和铁轨上分别安放着磁体，车厢用的磁 体大多是通有强大电流的电磁铁，下列说法组合正确的是（ ）
①磁悬浮列车利用了同名磁极互相排斥
②磁悬浮列车利用了异名磁极互相排斥
③磁悬浮列车消除了车体与轨道之间的摩擦
④磁悬浮列车增大了与轨道之间的摩擦。
A．①和③ B．①和④ C．②和③ D．②和④
10．如图所示，GMR是一个巨磁电阻，其电阻在磁场中会急剧减小，且磁场越强电阻越小。闭合开关S1、S2后，下列说法正确的是（ ）
A．电磁铁的A端为S极
B．滑片P滑到滑动变阻器最左端时灯泡最亮
C．滑片P在图示位置灯泡功率最大
D．滑片P滑到滑动变阻器最右端时灯泡两端电压最大

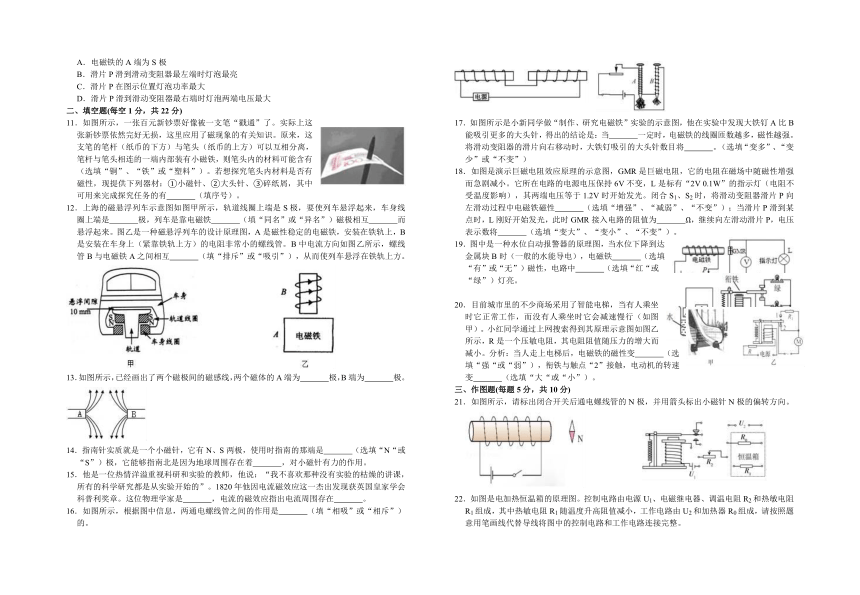

二、填空题(每空1分，共22分)
11．如图所示，一张百元新钞票好像被一支笔“戳通”了。实际上这张新钞票依然完好无损，这里应用了磁现象的有关知识。原来，这支笔的笔杆（纸币的下方）与笔头（纸币的上方）可以互相分离，笔杆与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有 （选填“铜”、“铁”或“塑料”）。若想探究笔头内材料是否有磁性，现提供下列器材：①小磁针、②大头针、③碎纸屑，其中可用来完成探究任务的有 （填序号）。
12．上海的磁悬浮列车示意图如图甲所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是 极，列车是靠电磁铁 （填“同名”或“异名”）磁极相互 而悬浮起来。图乙是一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上（紧靠铁轨上方）的电阻非常小的螺线管。B中电流方向如图乙所示，螺线管B与电磁铁A之间相互 （填“排斥”或“吸引”），从而使列车悬浮在铁轨上方。
13．如图所示，已经画出了两个磁极间的磁感线，两个磁体的A端为 极，B端为 极。
14．指南针实质就是一个小磁针，它有N、S两极，使用时指南的那端是 （选填“N“或“S”）极，它能够指南北是因为地球周围存在着 ，对小磁针有力的作用。
15．他是一位热情洋溢重视科研和实验的教师，他说：“我不喜欢那种没有实验的枯燥的讲课，所有的科学研究都是从实验开始的”。1820年他因电流磁效应这一杰出发现获英国皇家学会科普利奖章。这位物理学家是 ，电流的磁效应指出电流周围存在 。
16．如图所示，根据图中信息，两通电螺线管之间的作用是 （填“相吸”或“相斥”）的。
17．如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针，得出的结论是：当 一定时，电磁铁的线圈匝数越多，磁性越强。将滑动变阻器的滑片向右移动时，大铁钉吸引的大头针数目将 。（选填“变多”、“变少”或“不变”）
18．如图是演示巨磁电阻效应原理的示意图，GMR是巨磁电阻，它的电阻在磁场中随磁性增强而急剧减小。它所在电路的电源电压保持6V不变，L是标有“2V 0.1W”的指示灯（电阻不受温度影响），其两端电压等于1.2V时开始发光。闭合S1、S2时，将滑动变阻器滑片P向左滑动过程中电磁铁磁性 （选填“增强”、“减弱”、“不变”）；当滑片P滑到某点时，L刚好开始发光，此时GMR接入电路的阻值为 Ω，继续向左滑动滑片P，电压表示数将 （选填“变大”、“变小”、“不变”）。
19．图中是一种水位自动报警器的原理图，当水位下降到达金属块B时（一般的水能导电），电磁铁 （选填“有”或“无”）磁性，电路中 （选填“红“或“绿”）灯亮。
20．目前城市里的不少商场采用了智能电梯，当有人乘坐时它正常工作，而没有人乘坐时它会减速慢行（如图甲）。小红同学通过上网搜索得到其原理示意图如图乙所示，R是一个压敏电阻，其电阻阻值随压力的增大而减小。分析：当人走上电梯后，电磁铁的磁性变 （选填“强“或“弱”），衔铁与触点“2”接触，电动机的转速变 （选填“大“或“小”）。
三、作图题(每题5分，共10分)
21．如图所示，请标出闭合开关后通电螺线管的N极，并用箭头标出小磁针N极的偏转方向。
22．如图是电加热恒温箱的原理图。控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小，工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整。
四．计算题（共1小题，共10分）
23．小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中电流大于20毫安时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载，请你判断灯 （选填“L1”或“L2”）是绿灯。
（2）利用小强设计的装置为某水平公路桥报警，R的阻值为10Ω，则此桥允许通过车辆的最大质量为多少吨？（g取10N/kg1）
四．实验探究题（共3小题，共28分）
24．在探究通电螺线管外部磁场的实验中，采用了图1所示的实验装置。
（1）当闭合开关S后，小磁针 （选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过 发生力的作用。
（2）用铁屑来做实验，得到了图乙所示的情形，它与 磁铁的磁场分布相似。为描述磁场而引入的磁感线 真实存在的。
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图4所示的四种情况。实验说明通电螺线管的磁极极性只与它的 有关，且这个关系可以用 判断。
25．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）闭合开关S，当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越 （填“大”或“小”），电磁铁磁性越强。
（2）根据图示的情境可知， （填“甲”或“乙”）的磁性强，说明电流一定时， ，电磁铁磁性越强。
（3）根据安培定则，可判断出乙铁钉的下端是电磁铁的 极。
（4）电磁铁吸引的大头针下端分散的原因是大头针被 ， 相互排斥。
26．电梯为了安全，都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路电源电压U＝6V，保护电阻R1＝100Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）电梯超载时，衔铁被电磁铁吸住，触点K与触点 接触，电铃发出警报声，同时电动机 （选填“能”、“不能”）工作。
（2）当电磁铁线圈电流达到20mA时，衔铁刚好被吸住。若该电梯厢内站立总质量为1000kg的乘客时，则通过电磁铁的电流 mA，此时电梯是否超载？答： 。（g取10N/kg）
参考答案
一．选择题（共10小题）
题号 1 2 3 4 5 6 7 8 9 10
二．填空题（共10小题）
11．铁；①②。
12．S；异名；吸引；排斥。
13．N；N。
14．S；地磁场。
15．奥斯特；磁场。
16．相斥。
17．电流大小；变少。
18．增强；160；变小。
19．无；绿。
20．强；大。
三．作图题（共2小题）
21．解：根据电源的正负极，可以确定电流从螺线管的左端流入、右端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；
由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的S极将靠近螺线管的N极，小磁针的S极向左转动。如图所示：
22．解：由题意可知，控制电路由电源U1、电磁继电器、滑动变阻器R2和热敏电阻R1串联而成；工作电路由电源U2和加热器R0串联连接。又因为在恒温箱内的温度升高到一定温度时，热敏电阻的阻值减小到一定程度，衔铁被吸下来时，工作电路断开，由此可以确定工作电路的连接方式如下图所示。
四．计算题（共1小题）
23．解：（1）由图示可知，车辆不超载时，衔铁接上端，L1亮，车辆超载时，衔铁接下端，L2亮，由题意知，L2是红灯，L1是绿灯。
（2）R的阻值为10Ω，线圈的电阻为20Ω，则由串联电路特点可知总电阻为R'＝10Ω+20Ω＝30Ω，
电路中的最小电流为I＝0.02A；由欧姆定律可知，电源的电压为：U＝IR'＝0.02A×30Ω＝0.6V，
由图象可知，此时对应的压力为F＝1.2×105N；汽车在水平面上，压力等于重力：G＝F＝1.2×105N；
则桥允许通过车辆的最大质量为m＝＝＝12000kg＝12t。
故答案为：（1）L1；（2）此桥允许通过车辆的最大质量为12吨。
五．实验探究题（共3小题）
24．（1）会；磁场；（2）条形；不是；（3）电流方向；安培定则。
25．（1）大；（2）甲；线圈匝数越多；（3）N；（4）磁化，同名磁极。
26．（1）电梯超载时，压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强，磁性达到一定程度时，衔铁被电磁铁吸住，触点K与触点B接触，电铃报警，电动机不工作。
（2）电梯厢内站立总质量为1000千克的乘客时，电梯受到的压力等于乘客的重力，即
F＝G＝mg＝1000kg×10N/kg＝10000N
由图乙，当压力F＝10000N，对应的压敏电阻阻值R2＝100
