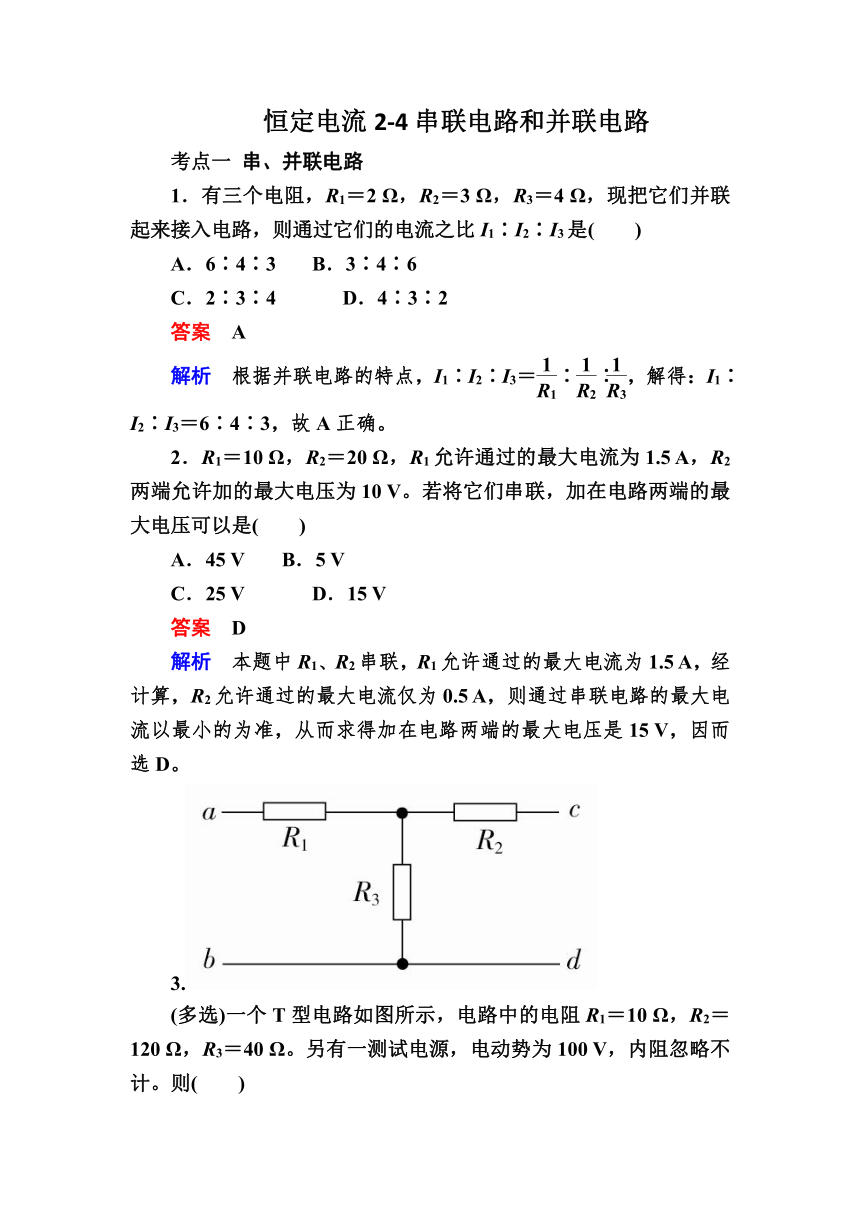

恒定电流2-4串联电路和并联电路
考点一 串、并联电路
1．有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2∶I3是( )
A．6∶4∶3 B．3∶4∶6
C．2∶3∶4 D．4∶3∶2
答案 A
解析 根据并联电路的特点，I1∶I2∶I3＝∶∶，解得：I1∶I2∶I3＝6∶4∶3，故A正确。
2．R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A，R2两端允许加的最大电压为10 V。若将它们串联，加在电路两端的最大电压可以是( )
A．45 V B．5 V
C．25 V D．15 V
答案 D
解析 本题中R1、R2串联，R1允许通过的最大电流为1.5 A，经计算，R2允许通过的最大电流仅为0.5 A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15 V，因而选D。
3.
(多选)一个T型电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω。另有一测试电源，电动势为100 V，内阻忽略不计。则( )

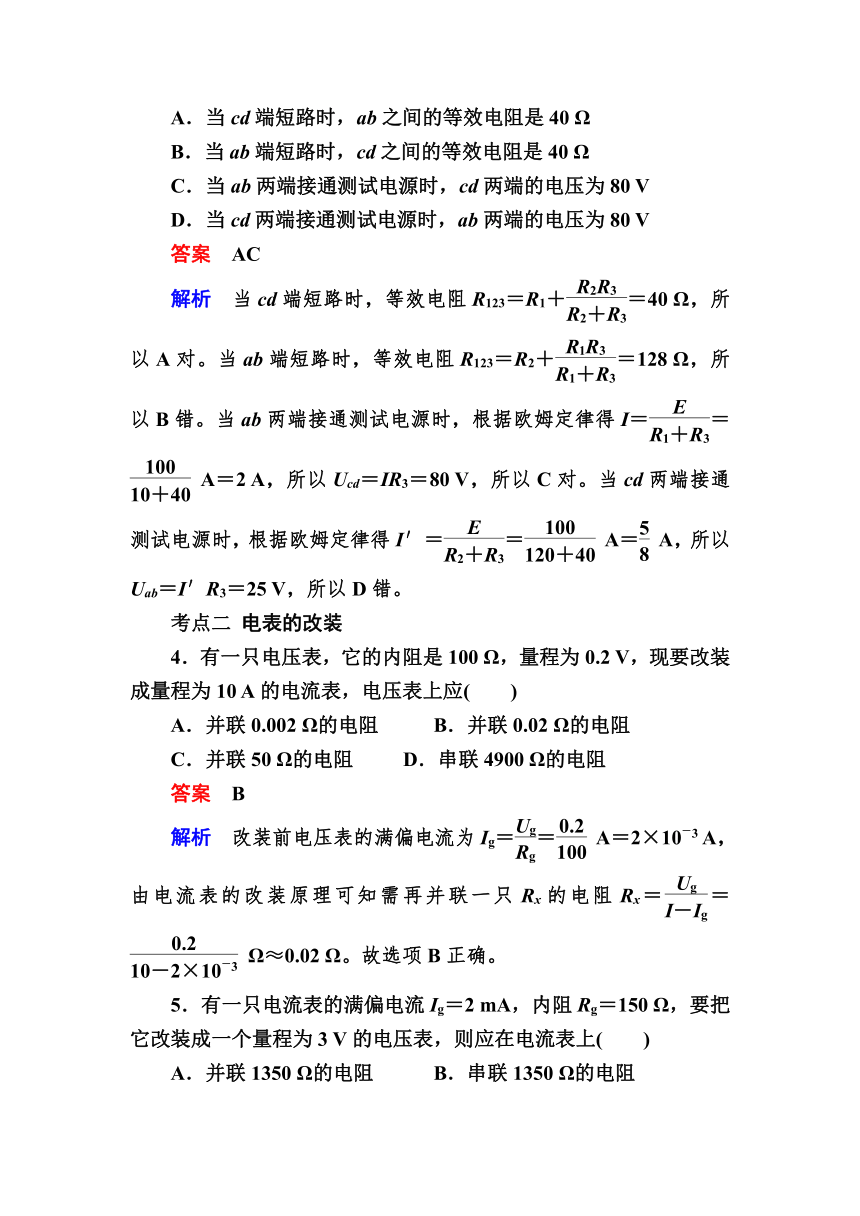

A．当cd端短路时，ab之间的等效电阻是40 Ω
B．当ab端短路时，cd之间的等效电阻是40 Ω
C．当ab两端接通测试电源时，cd两端的电压为80 V
D．当cd两端接通测试电源时，ab两端的电压为80 V
答案 AC
解析 当cd端短路时，等效电阻R123＝R1＋＝40 Ω，所以A对。当ab端短路时，等效电阻R123＝R2＋＝128 Ω，所以B错。当ab两端接通测试电源时，根据欧姆定律得I＝＝ A＝2 A，所以Ucd＝IR3＝80 V，所以C对。当cd两端接通测试电源时，根据欧姆定律得I′＝＝ A＝ A，所以Uab＝I′R3＝25 V，所以D错。
考点二 电表的改装
4．有一只电压表，它的内阻是100 Ω，量程为0.2 V，现要改装成量程为10 A的电流表，电压表上应( )
A．并联0.002 Ω的电阻 B．并联0.02 Ω的电阻
C．并联50 Ω的电阻 D．串联4900 Ω的电阻
答案 B
解析 改装前电压表的满偏电流为Ig＝＝ A＝2×10－3 A，由电流表的改装原理可知需再并联一只Rx的电阻Rx＝＝ Ω≈0.02 Ω。故选项B正确。
5．有一只电流表的满偏电流Ig＝2 mA，内阻Rg＝150 Ω，要把它改装成一个量程为3 V的电压表，则应在电流表上( )
A．并联1350 Ω的电阻 B．串联1350 Ω的电阻
C．并联50 Ω的电阻 D．串联1500 Ω的电阻
答案 B
解析 改装成一个量程为3 V的电压表，应在原电流表上串联一个电阻，由U＝Ig(Rg＋R)须串联的分压电阻R＝1350 Ω，故B项正确。
6．一个电流表，刻度盘的每1小格代表1 μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则( )
A．给它串联一个电阻，阻值为nRg
B．给它串联一个电阻，阻值为(n－1)Rg
C．给它并联一个电阻，阻值为
D．给它并联一个电阻，阻值为
答案 D
解析 因Ig＝，量程扩大n倍即为nIg，则应有(n－1)Ig被分流，故应并联一个分流电阻，阻值R＝＝。
[综合训练]
7．一电流表(表头)并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A时，改装电流表的读数为1.1 A，稍微偏大一些，为了使它的读数准确，应( )
A．在原分流电阻上再并联一个较大的电阻
B．在原分流电阻上再串联一个较小的电阻
C．在原分流电阻上再串联一个较大的电阻
D．在原分流电阻上再并联一个较小的电阻
答案 A
解析 改装电流表的读数比标准电流表读数稍微偏大一些，说明改装电流表的内阻稍微偏大一些，要使内阻稍微变小一些，需要在原分流电阻上再并联一个较大的电阻，故A正确，B、C、D错误。
8．(多选)用甲、乙两个完全相同的电流表表头改装成量程分别为0～5 V和0～10 V的电压表，串联后接在12 V的电压上，则( )
A．两表的电压示数相同，均为6 V
B．两表头的指针的偏角相同
C．两表头的指针的偏角不相同
D．两表的电压示数不同
答案 BD
解析 由于两个电压表是用相同的电流表串联不同的电阻改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，B项正确，C项错误。刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的，A项错误，D项正确。
9．两个定值电阻R1、R2串联后接在输出电压U＝12 V的直流电源上，且电源电压保持不变。把一个内阻不是远大于R1、R2的电压表接在R1的两端(如图所示)。电压表的示数为8 V，如果把此电压表改接在R2两端，则电压表的示数将( )
A．小于4 V B．等于4 V
C．大于4 V、小于8 V D．等于或大于8 V
答案 A
解析 当电压表接在R1两端时，其示数为8 V，则此时电阻R2两端的电压为4 V，将R1与RV并联后的电阻用R1V表示，则＝＝，即R1V＝2R2，由于R1>R1V，则R1>2R2。当电压表改接在R2两端时，将R2与RV并联后的电阻用R2V表示，则R2>R2V。此时电阻R1两端的电压U1与电压表示数U2V之比为＝>>＝2。故电压表的示数将小于4 V。选项A正确。
10.
如图所示的两个串联电阻R1＝12 kΩ，R2＝36 kΩ，A、B两端的电压保持15 V不变，那么：
(1)R1、R2两端的电压分别是多少？
(2)如果电压表V的内阻是12 kΩ，当S分别与C、D接触时电压表的读数分别是多少？
答案 (1)3.75 V 11.25 V (2) V V
解析 (1)U1＝U＝×15 V＝3.75 V，
U2＝U＝×15 V＝11.25 V。
(2)当S与C接触时，电压表与R1并联，测并联支路电压，并联电阻R并＝＝ kΩ＝6 kΩ，U并＝U＝×15 V＝ V，同理，当S与D接触时R并′＝＝ kΩ＝9 kΩ，U并′＝U＝×15 V＝ V。
