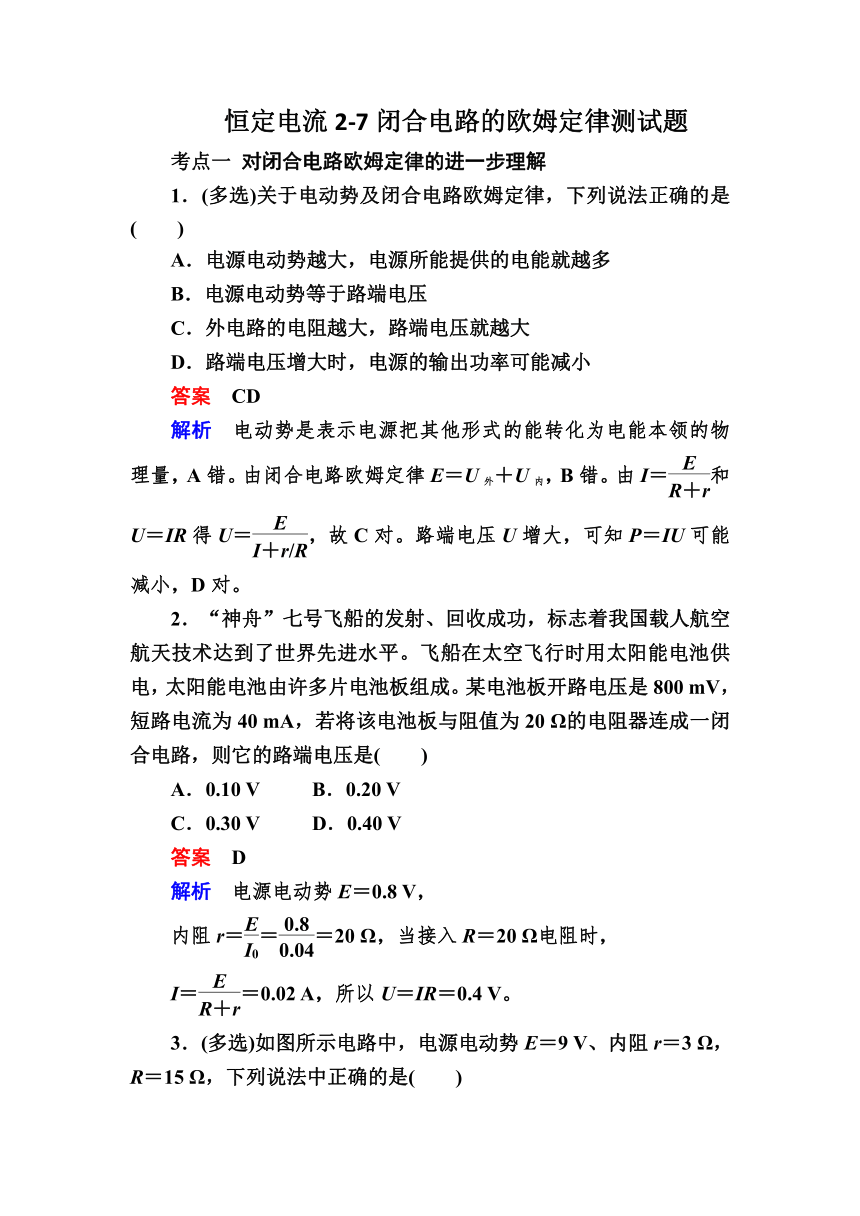

恒定电流2-7闭合电路的欧姆定律测试题
考点一 对闭合电路欧姆定律的进一步理解
1．(多选)关于电动势及闭合电路欧姆定律，下列说法正确的是( )
A．电源电动势越大，电源所能提供的电能就越多
B．电源电动势等于路端电压
C．外电路的电阻越大，路端电压就越大
D．路端电压增大时，电源的输出功率可能减小
答案 CD
解析 电动势是表示电源把其他形式的能转化为电能本领的物理量，A错。由闭合电路欧姆定律E＝U外＋U内，B错。由I＝和U＝IR得U＝，故C对。路端电压U增大，可知P＝IU可能减小，D对。
2．“神舟”七号飞船的发射、回收成功，标志着我国载人航空航天技术达到了世界先进水平。飞船在太空飞行时用太阳能电池供电，太阳能电池由许多片电池板组成。某电池板开路电压是800 mV，短路电流为40 mA，若将该电池板与阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( )
A．0.10 V B．0.20 V
C．0.30 V D．0.40 V
答案 D
解析 电源电动势E＝0.8 V，
内阻r＝＝＝20 Ω，当接入R＝20 Ω电阻时，
I＝＝0.02 A，所以U＝IR＝0.4 V。

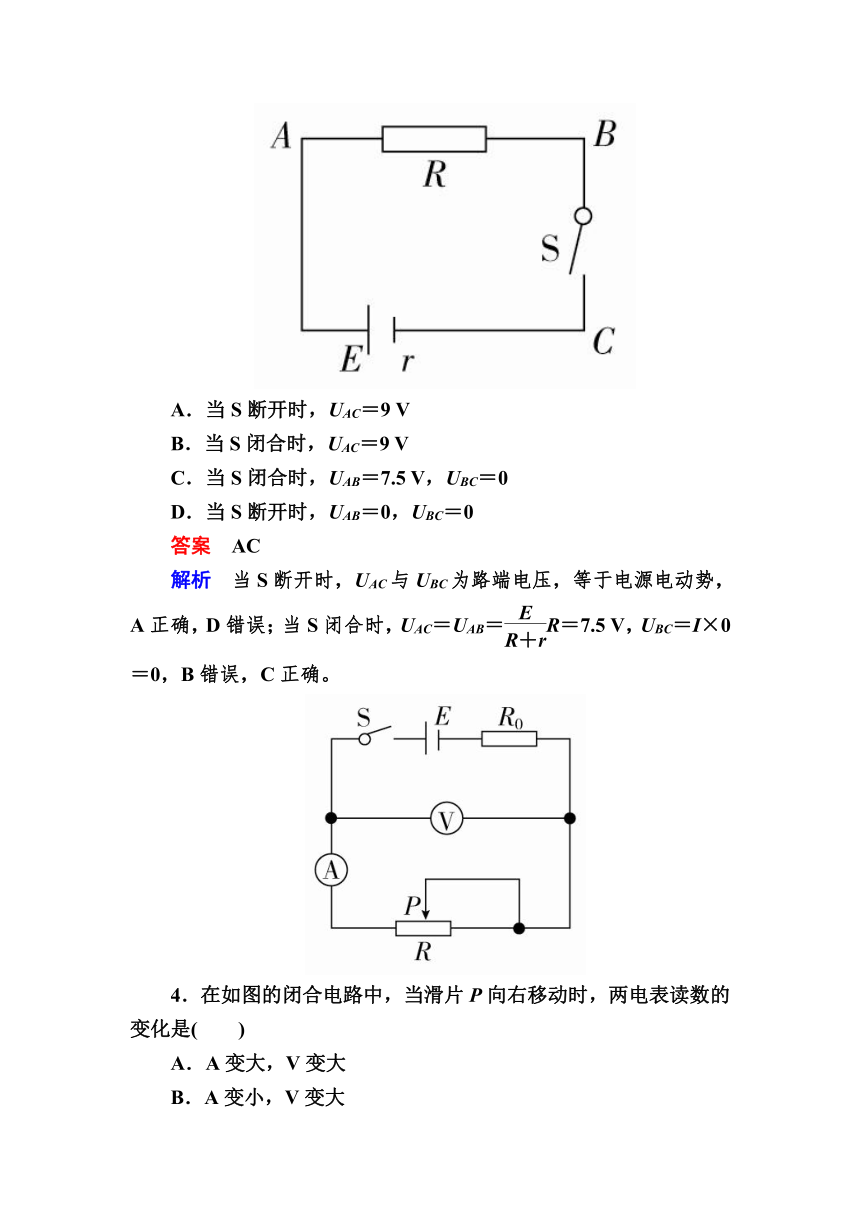

3．(多选)如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是( )
A．当S断开时，UAC＝9 V
B．当S闭合时，UAC＝9 V
C．当S闭合时，UAB＝7.5 V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
答案 AC
解析 当S断开时，UAC与UBC为路端电压，等于电源电动势，A正确，D错误；当S闭合时，UAC＝UAB＝R＝7.5 V，UBC＝I×0＝0，B错误，C正确。
4．在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )
A．A变大，V变大
B．A变小，V变大
C．A变大，V变小
D．A变小，V变小
答案 B
解析 当滑片向右移动时，R变大，电路中的总电阻变大。根据闭合电路欧姆定律：电路中的电流I＝变小，即电流表读数变小；电压表读数U＝E－IR0变大，B正确。

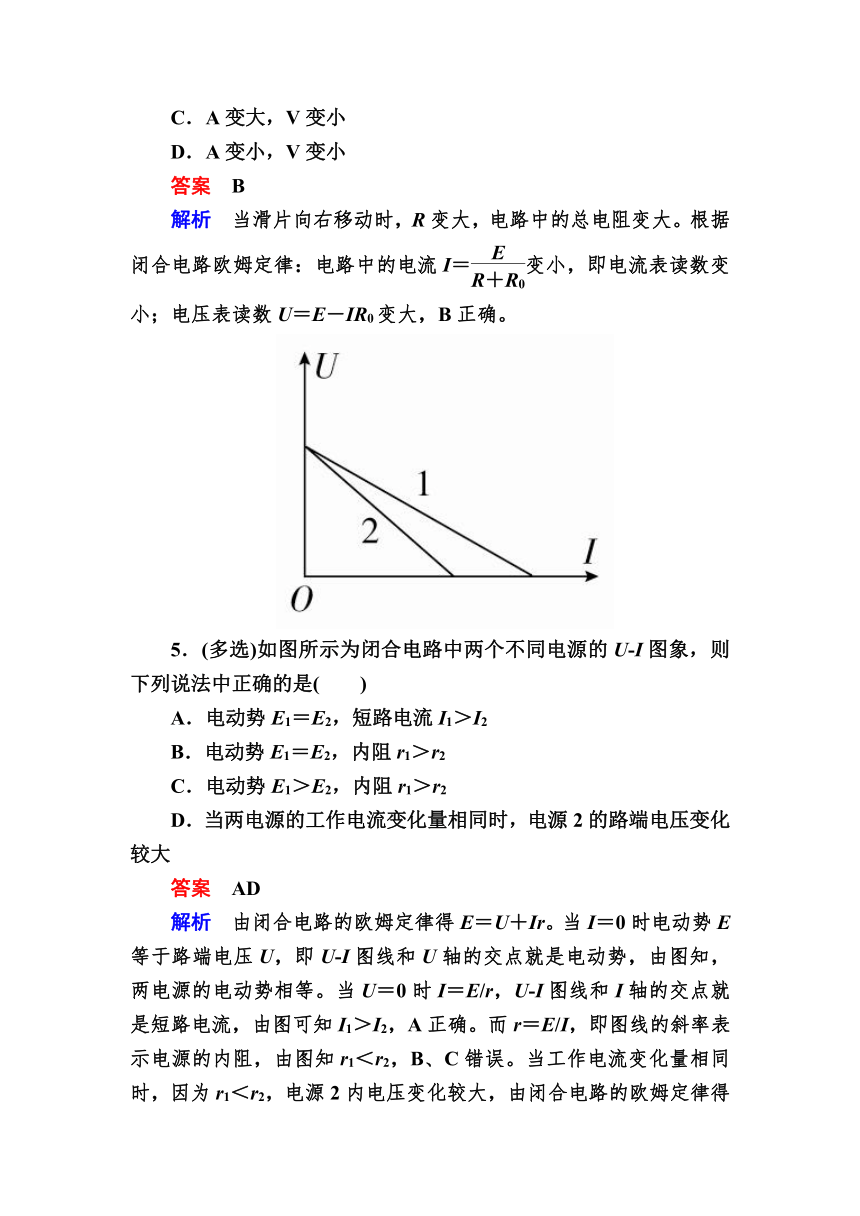

5．(多选)如图所示为闭合电路中两个不同电源的U-I图象，则下列说法中正确的是( )
A．电动势E1＝E2，短路电流I1＞I2
B．电动势E1＝E2，内阻r1＞r2
C．电动势E1＞E2，内阻r1＞r2
D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大
答案 AD
解析 由闭合电路的欧姆定律得E＝U＋Ir。当I＝0时电动势E等于路端电压U，即U-I图线和U轴的交点就是电动势，由图知，两电源的电动势相等。当U＝0时I＝E/r，U-I图线和I轴的交点就是短路电流，由图可知I1＞I2，A正确。而r＝E/I，即图线的斜率表示电源的内阻，由图知r1＜r2，B、C错误。当工作电流变化量相同时，因为r1＜r2，电源2内电压变化较大，由闭合电路的欧姆定律得E＝U外＋U内。所以电源2的路端电压变化较大，D正确。
考点二 闭合电路的功率和效率
6．(多选)电位器是变阻器的一种。如图所示，如果把电位器与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是( )
A．连接A、B使滑动触头顺时针转动，灯泡变暗
B．连接A、C使滑动触头逆时针转动，灯泡变亮
C．连接A、C使滑动触头顺时针转动，灯泡变暗
D．连接B、C使滑动触头顺时针转动，灯泡变亮
答案 AD
解析 根据电位器结构和连线及导体的电阻R＝ρ可知：连接A、B使滑动触头顺时针转动时回路电阻增大，回路电流减小，灯泡变暗，A正确；同理，D正确；连接A、C时，滑动触头不能改变回路电阻，灯泡亮度不变，故B、C错误。
7．如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用Pr、P1和P2分别表示电阻r、R1、R2上所消耗的功率，当R1＝R2＝r时，Pr∶P1∶P2等于( )
A．1∶1∶1 B．2∶1∶1
C．1∶4∶4 D．4∶1∶1
答案 D
解析 在题图所示电路中，内阻上通过的电流与外电路的总电流相同，内阻与外电阻是串联关系，(不能认为内阻与外电阻并联)，但R1与R2是并联的，因R1＝R2，则I1＝I2＝I，Ir＝I1＋I2＝2I。Pr∶P1∶P2＝Ir∶IR1∶IR2＝4∶1∶1，故正确答案为D。
8．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则下列表述正确的是( )
A．电源输出功率减小 B．L1上消耗的功率增大
C．通过R1上的电流增大 D．通过R3上的电流增大
答案 C
解析 电源不计内阻，其输出电压等于电动势。当闭合S2时，电路的外电阻R变小，电路电流变大，故C对；电源的输出功率P出＝，所以电源输出功率应该变大，A错误；因并联部分两端的电压U并＝E－IR1闭合S2时IR1变大，所以U并变小，L1上消耗的功率变小，通过R3的电流也是变小的，故B、D错误。
[综合训练]
9．(多选)如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )
A．电压表读数减小 B．电流表读数减小
C．质点P将向下运动 D．R3上消耗的功率逐渐增大
答案 AC
解析 当滑片向b移动时，滑动变阻器接入电阻减小，由“并同串反”可得：与R4并联的读数减小，与R4间接并联的R3的功率减小，与R4间接并联的电容器的电压减小；与R4串联的R2、的电流增大，与R4间接串联的R2、R1的电流、电压和功率都增大。所以A对，B、D错。因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C正确。
10.
(多选)有一种测量体重的电子秤，其原理图如图中的虚线部分所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数为R＝30 Ω－0.02F(F和R的单位分别是N和Ω)。下列说法正确的是( )
A．该秤能测量的最大体重是1400 N
B．该秤能测量的最大体重是1300 N
C．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处
D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处
答案 AC
解析 当电流表示数达到3 A时，压力传感器受到的压力最大，由E＝I(R＋r)可求得R＝2 Ω，由R＝30 Ω－0.02F可求得F＝1400 N，选项A正确，B错误；当踏板空载时F＝0，R′＝30 Ω，电流表G示数为I′＝＝ A＝0.375 A，选项C正确，D错误。
