恒定电流2.8多用电表的原理测试题Word版含解析

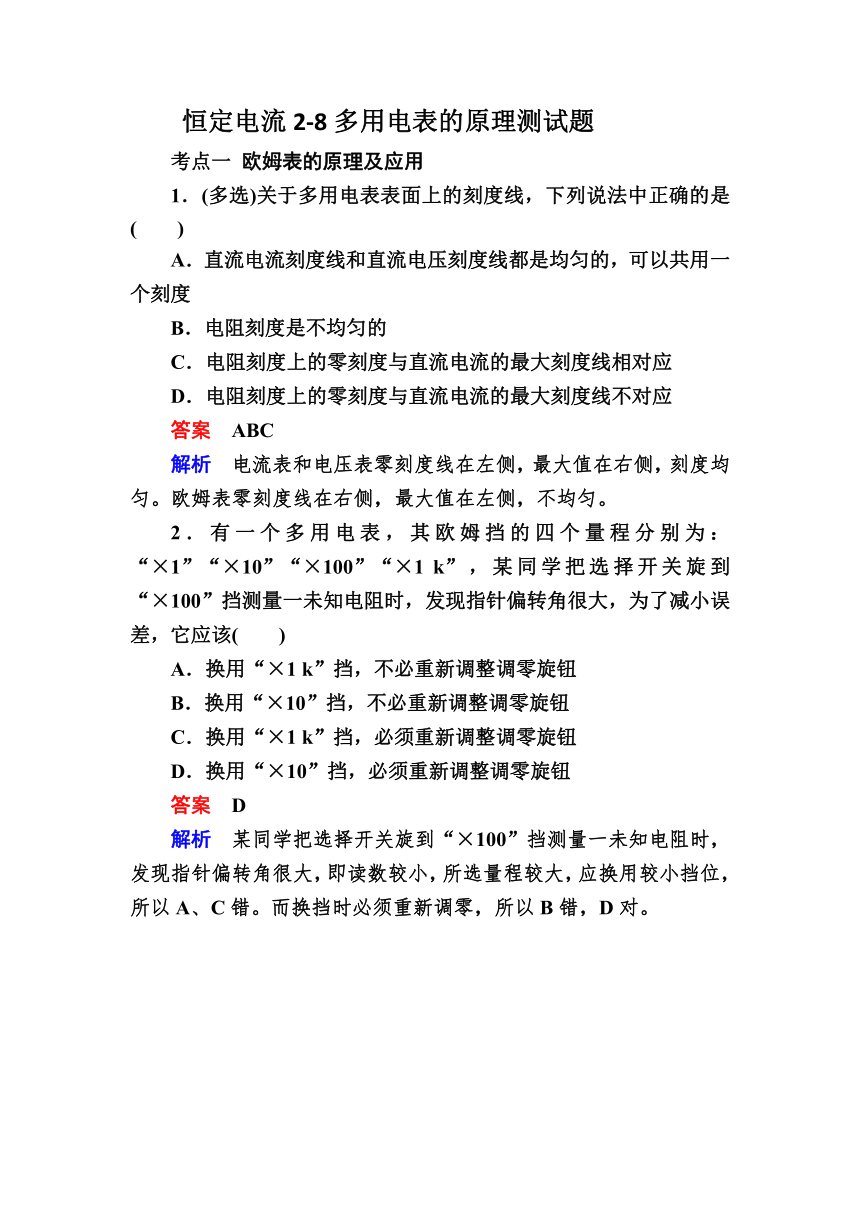

恒定电流2-8多用电表的原理测试题
考点一 欧姆表的原理及应用
1．(多选)关于多用电表表面上的刻度线，下列说法中正确的是(　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
答案　ABC
解析　电流表和电压表零刻度线在左侧，最大值在右侧，刻度均匀。欧姆表零刻度线在右侧，最大值在左侧，不均匀。
2．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该(　　)
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮
答案　D
解析　某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错。而换挡时必须重新调零，所以B错，D对。
3.
如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的4/5处。现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为(　　)
A．4R B．5R
C．10R D．16R
答案　D
解析　由闭合电路的欧姆定律得：调零时有E＝IgR内；指针偏转至满刻度的4/5时有E＝4Ig(R＋R内)/5；指针偏转到满刻度的1/5时有E＝Ig(Rx＋R内)/5。联立三式可解得Rx＝16R。D正确，A、B、C错误。
4．甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是(　　)
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
答案　D
解析　在使用多用电表的电阻挡时一定要先进行电阻挡调零，再测量乙重新调零，操作正确，甲操作错误，A、B错误；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位。指针偏转太小，说明电阻大，换大挡位，甲换挡对，故C错误，答案为D。
考点二 多用表测电阻的使用方法

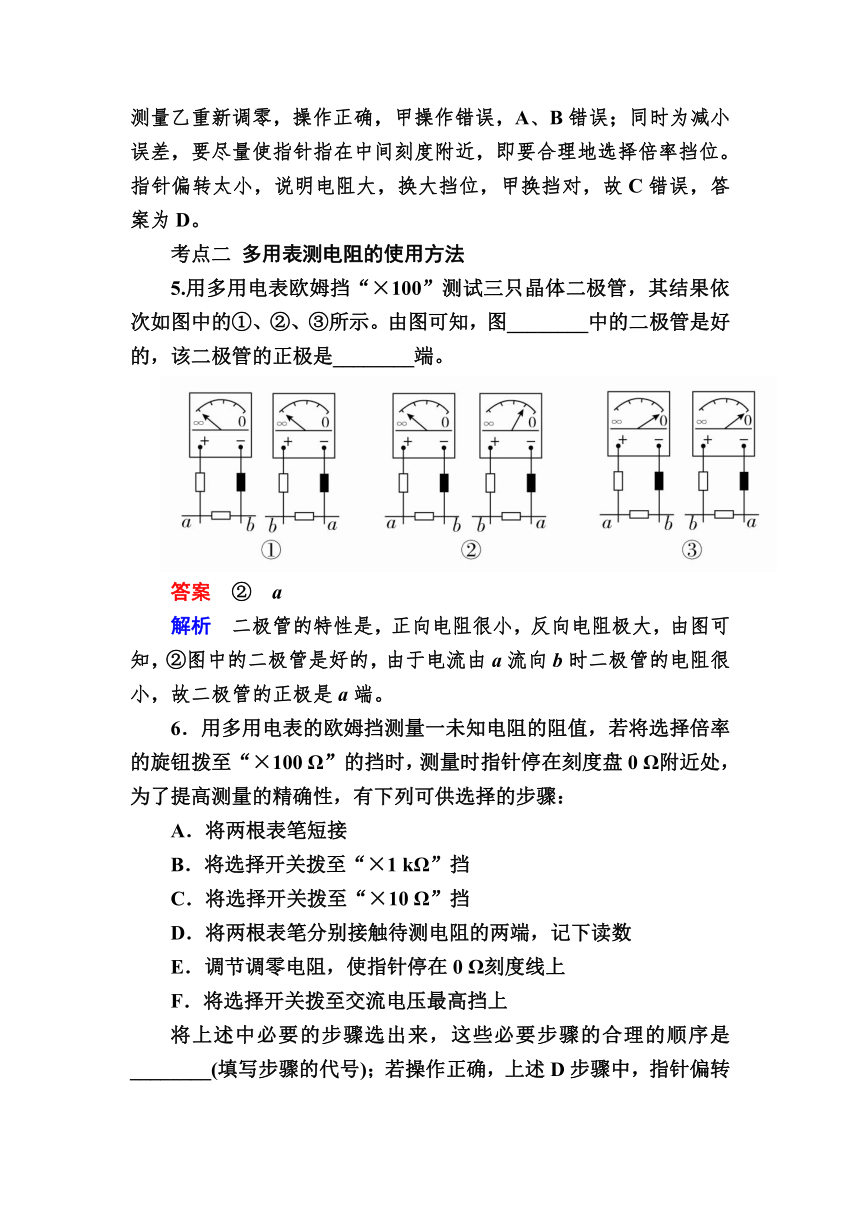

5.用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图中的①、②、③所示。由图可知，图________中的二极管是好的，该二极管的正极是________端。
答案　②　a
解析　二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于电流由a流向b时二极管的电阻很小，故二极管的正极是a端。
6．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：
A．将两根表笔短接
B．将选择开关拨至“×1 kΩ”挡
C．将选择开关拨至“×10 Ω”挡
D．将两根表笔分别接触待测电阻的两端，记下读数
E．调节调零电阻，使指针停在0 Ω刻度线上
F．将选择开关拨至交流电压最高挡上

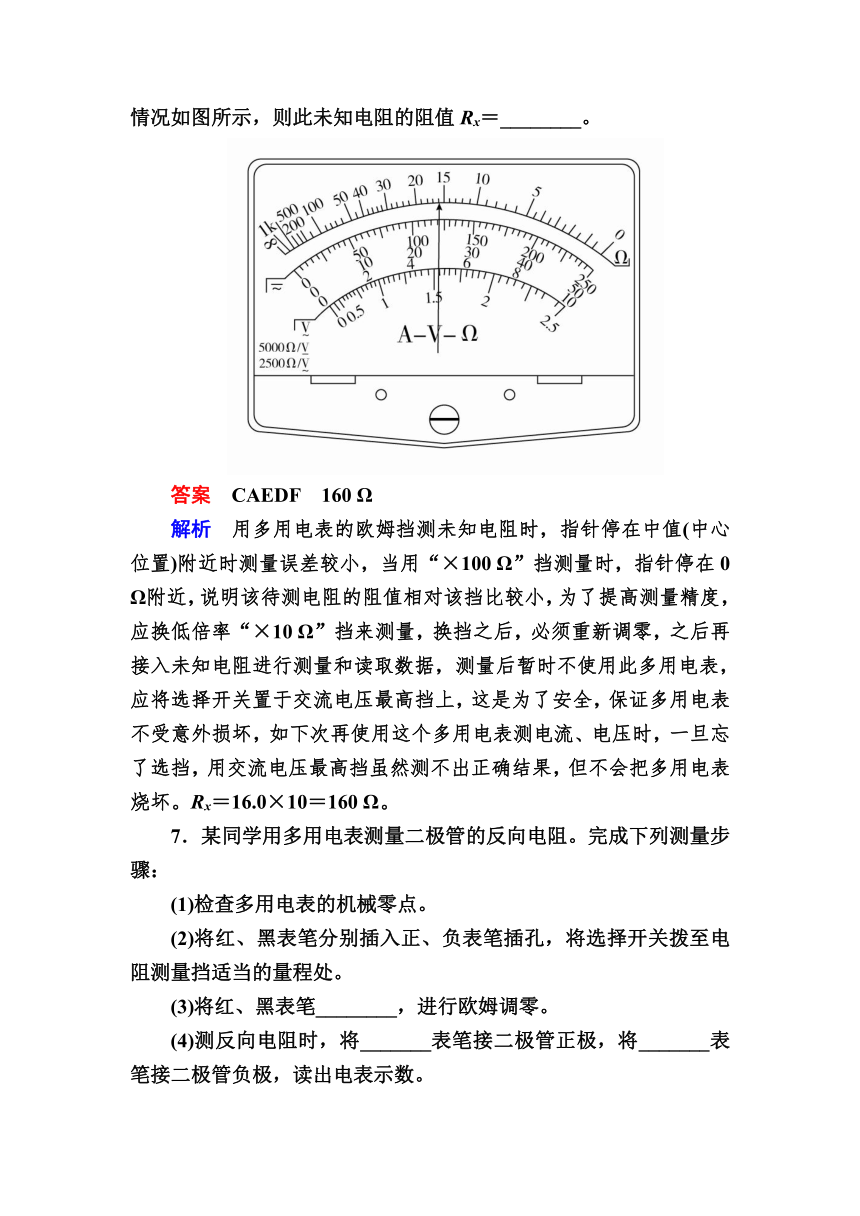

将上述中必要的步骤选出来，这些必要步骤的合理的顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图所示，则此未知电阻的阻值Rx＝________。
答案　CAEDF　160 Ω
解析　用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100 Ω”挡测量时，指针停在0 Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10 Ω”挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏。Rx＝16.0×10＝160 Ω。
7．某同学用多用电表测量二极管的反向电阻。完成下列测量步骤：
(1)检查多用电表的机械零点。
(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。
(3)将红、黑表笔________，进行欧姆调零。
(4)测反向电阻时，将_______表笔接二极管正极，将_______表笔接二极管负极，读出电表示数。
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)。
(6)测量完成后，将选择开关拨向________位置。
答案　(3)短接　(4)红　黑　(5)中央　(6)OFF挡
解析　用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极。选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位。为测量准确应使指针尽量指向表盘的中央。测量完毕后，应将选择开关指向OFF挡。
8.
如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色。按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(填“变大”“变小”或“不变”)。
答案　红　5　变大
解析　由I＝及Ig＝，且指针指中央，I＝Ig＝150 μA，联立解得Rx＝5 kΩ；当电池电动势变小，内阻变大时，欧姆表得重新调零，由于满偏电流Ig不变，由公式Ig＝，知欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由I＝＝＝，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了。
[综合训练]
9.
如图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的(　　)
答案　A
解析　红表笔接内部电源的负极，且内部电阻为可变电阻用以欧姆调零，则选项A正确。
10．把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________。
答案　(1)C　(2)N　M　(3)1000 Ω
解析　(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝，解得R0＝400 Ω，故变阻器应选C。
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。
(3)电流I＝2 mA时，有I＝，解得Rx＝1000 Ω。
