江苏省仪征市扬子中学2019物理一轮14《欧姆定律》导学案

2019物理一轮14《欧姆定律》导学案

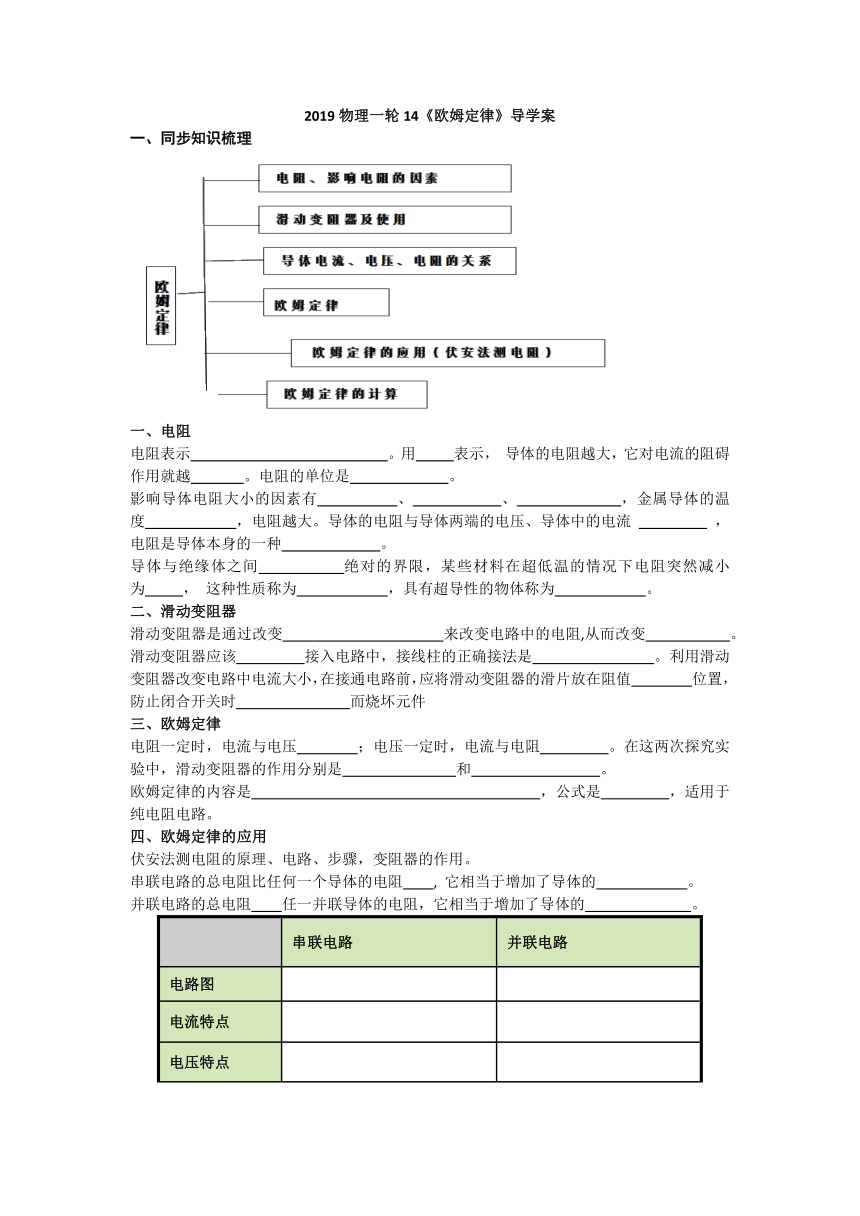

一、同步知识梳理

一、电阻
电阻表示 。用 表示， 导体的电阻越大，它对电流的阻碍作用就越 。电阻的单位是 。
影响导体电阻大小的因素有 、 、 ，金属导体的温度 ，电阻越大。导体的电阻与导体两端的电压、导体中的电流 ，电阻是导体本身的一种 。
导体与绝缘体之间 绝对的界限，某些材料在超低温的情况下电阻突然减小为 ， 这种性质称为 ，具有超导性的物体称为 。
二、滑动变阻器
滑动变阻器是通过改变 来改变电路中的电阻,从而改变 。 滑动变阻器应该 接入电路中，接线柱的正确接法是 。利用滑动变阻器改变电路中电流大小，在接通电路前，应将滑动变阻器的滑片放在阻值 位置，防止闭合开关时 而烧坏元件
三、欧姆定律
电阻一定时，电流与电压 ；电压一定时，电流与电阻 。在这两次探究实验中，滑动变阻器的作用分别是 和 。
欧姆定律的内容是 ，公式是 ，适用于纯电阻电路。
四、欧姆定律的应用
伏安法测电阻的原理、电路、步骤，变阻器的作用。
串联电路的总电阻比任何一个导体的电阻 , 它相当于增加了导体的 。
并联电路的总电阻 任一并联导体的电阻，它相当于增加了导体的 。
串联电路 并联电路
电路图
电流特点
电压特点
电阻特点
分压与分流
综合应用

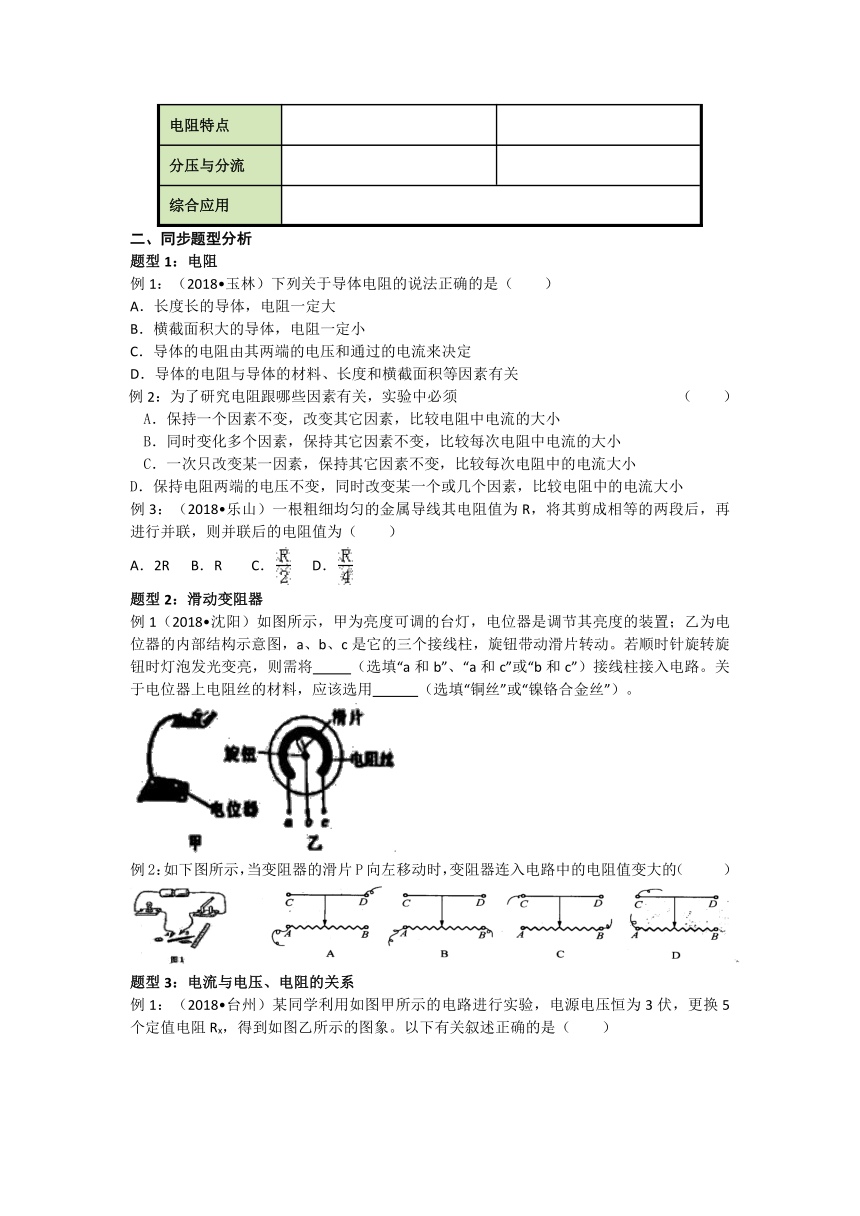

二、同步题型分析
题型1：电阻
例1：（2018?玉林）下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
例2：为了研究电阻跟哪些因素有关，实验中必须 （ ）
A．保持一个因素不变，改变其它因素，比较电阻中电流的大小
B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小
C．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小
D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小
例3：（2018?乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（　　）
A．2R B．R C． D．
题型2：滑动变阻器
例1（2018?沈阳）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　 　（选填“铜丝”或“镍铬合金丝”）。

例2：如下图所示，当变阻器的滑片P向左移动时，变阻器连入电路中的电阻值变大的（ ）

题型3：电流与电压、电阻的关系
例1：（2018?台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5欧换成10欧后，应将滑片P向左移
例2：在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（　　）
A．分别保持电阻不变和保持电压不变两个步骤进行实验
B．分别保持电流不变和保持电压不变两上步骤进行实验
C．分别保持电阻不变和保持电流不变两个步骤进行实验
D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验
题型4：欧姆定律
例1（2018?呼和浩特）早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ?E（S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率）。关于这一规律，下列说法正确的是（　　）
A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比
B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比
C．电导率反映的是导体对电流的导通作用
D．电导率的大小是由加在导体两端电压与通过导体的电流决定的
例2：当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是　　Ω；当它两端电压为0V时，该导体的电阻为　　Ω。
题型5：伏安法测电阻
例1：某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验：
（1）甲组设计了如图甲所示的电路图；
①请用笔画线代替导线将实物电路图乙连接完整（要求滑片P向左滑动时电路中的电流变大）；
②连接好电路后在开关闭合前，滑动变阻器的滑片P应滑至最　:　端（选填“左”或“右”）闭合开关s，将滑动变阻器的滑片P滑至某一位置后，此时电压表的示数记为U，电流表的示数记为I，则待测电阻Rx=　　（用题中给的字母表示）。
（2）乙小组设计实验电路图如图丙所示（其中电阻R1=8Ω）；
①根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是　　（选填“R1断路”“R1短路”“Rx断路”或“Rx短路”）

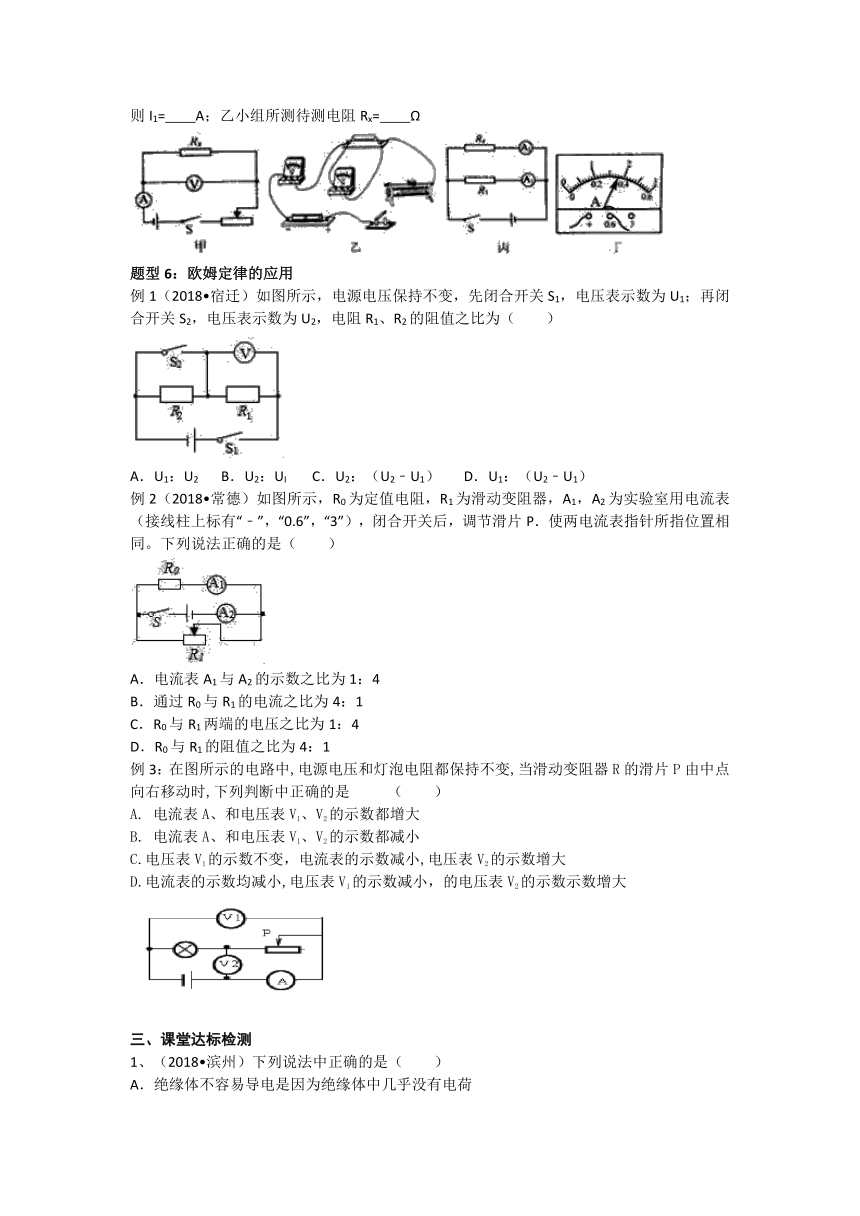

②故障排除后，闭合开关S得到电流表A2的示数I2=0.48A，电流表A1的示数如图丁所示，则I1=　　A；乙小组所测待测电阻Rx=　　Ω

题型6：欧姆定律的应用
例1（2018?宿迁）如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（　　）

A．U1：U2 B．U2：UI C．U2：（U2﹣U1） D．U1：（U2﹣U1）
例2（2018?常德）如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。下列说法正确的是（　　）

A．电流表A1与A2的示数之比为1：4
B．通过R0与R1的电流之比为4：1
C．R0与R1两端的电压之比为1：4
D．R0与R1的阻值之比为4：1
例3：在图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是 （ ）
A. 电流表A、和电压表V1、V2的示数都增大
B. 电流表A、和电压表V1、V2的示数都减小
C.电压表V1的示数不变，电流表的示数减小,电压表V2的示数增大
D.电流表的示数均减小,电压表V1的示数减小，的电压表V2的示数示数增大


三、课堂达标检测
1、（2018?滨州）下列说法中正确的是（　　）

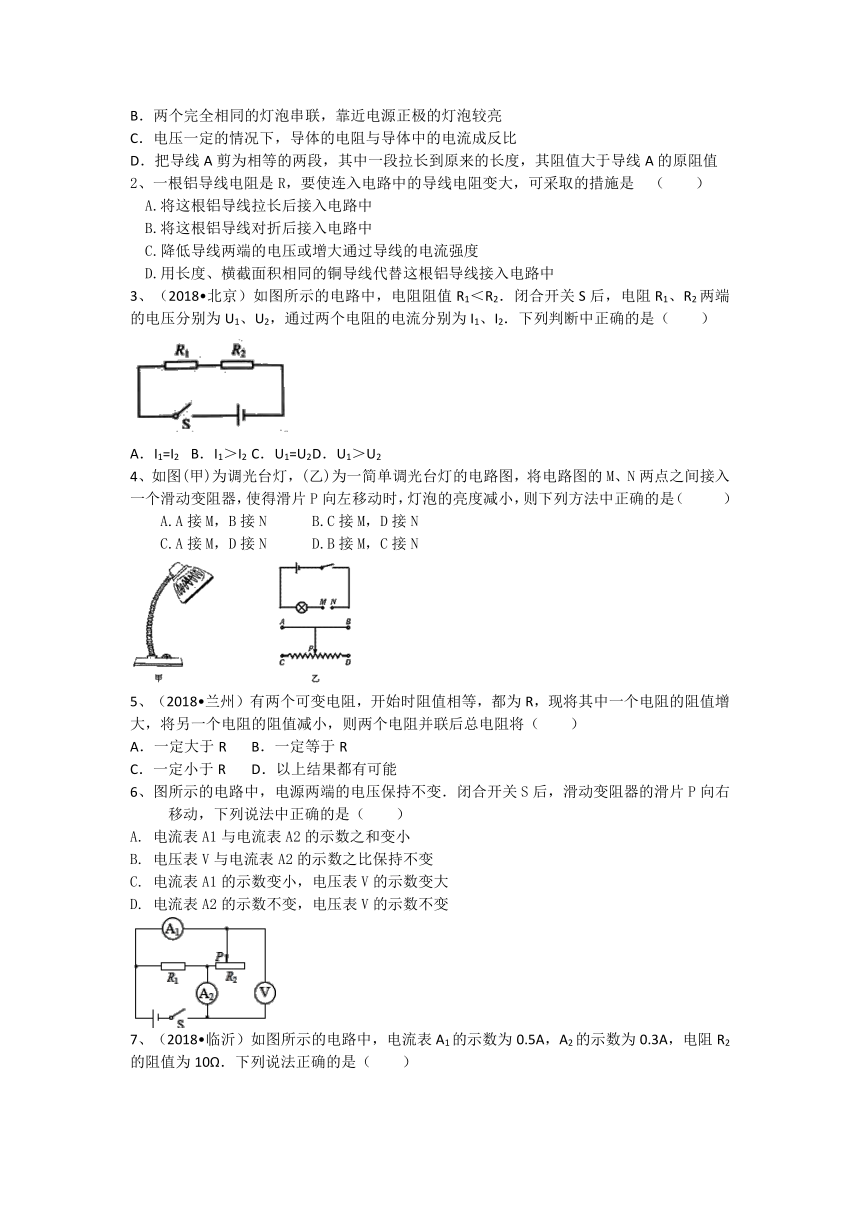

A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
2、一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取的措施是 （　　）
A.将这根铝导线拉长后接入电路中
B.将这根铝导线对折后接入电路中
C.降低导线两端的电压或增大通过导线的电流强度
D.用长度、横截面积相同的铜导线代替这根铝导线接入电路中
3、（2018?北京）如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（　　）

A．I1=I2 B．I1＞I2 C．U1=U2 D．U1＞U2
4、如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（ ）
A.A接M，B接N B.C接M，D接N
C.A接M，D接N D.B接M，C接N

5、（2018?兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）
A．一定大于R B．一定等于R
C．一定小于R D．以上结果都有可能
6、图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（　　）
A. 电流表A1与电流表A2的示数之和变小
B. 电压表V与电流表A2的示数之比保持不变
C. 电流表A1的示数变小，电压表V的示数变大
D. 电流表A2的示数不变，电压表V的示数不变

7、（2018?临沂）如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（　　）

A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
8、（2018?眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　　）

A．2：1 B．1：2 C．3：2 D．2：3
9、（2018?达州）甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接人CD时，电流表的示数为0.3A．则短路位置离甲地（　　）

A．18km B．15km C．12km D．10km
10、为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（　　）

A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
11、（2018?娄底）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m，丙图中，I1：I2=n，则下述正确的是（　　）

A．m=n B．m＞n C．m＜n D．mn=1
12、某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R?1?=8Ω，滑动变阻器R?2?的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（??? ）?
A．0～2Ω????? B．0～8Ω???? C．2Ω～8Ω??? D．8Ω～10Ω

13、电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于　　A，R2等于　　Ω。
14、（2018?成都）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该　　（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更　　（选填“粗”或“细”）的铅笔芯来做实验。

15、电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是　　Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是　　A。

16、如图所示电路，电源电压不变。闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1V．若I1：I2=4：3，前后两次滑动变阻器的阻值之比为2：3，则电源电压为　　V。

17、如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．此时电流表A2的示数为______A；R1的阻值_____Ω；在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于_____．

18、两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为　　Ω，电源电压最多为　　V；若将它们并联时干路电流最大是　　A。
19、如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=　　V，R2=　　Ω。

20、（2018?金华）用如图所示的电路图研究“电流与电阻的关系”，电流表量程为“0～0.6A”，电压表量程为“0～3V“，滑动变阻器的规格为“50Ω 1A“，电源电压3伏恒定不变，在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
实验组次 1 2 3
电阻R/欧 5 10 20
电流I/安 0.4 0.2 0.1

（1）分析表中数据，可得出的实验结论是　 　；
（2）为了使实验结论更可靠，控制AB间电压2伏不变，再多测几组数据，AB间允许接入电阻R的取值范围是　　欧。

21、（2018?苏州）某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。

（1）请在答题卡的方框内画出对应的电路图（电阻箱符号为）
（2）连接电路时，开关应　　。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和　 　。
（3）改变电阻箱的阻值，调节滑动变阻器的滑片，使　　，并记录相应数据。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是　 　。
（5）重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0=　　V。
（6）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是　 　。
（7）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是　 　。
22、某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0?3V、0?15V量程）、电流表A（0?0.6A、0?3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干。试验后发现，该方案无法测出电阻Rx的值，其主要原因是　 　。

（2）经讨论后他们利用原有器材并补充适当的器材，重新设计测量电阻Rx的实验方案。小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大。请教老师后才知道，电压表相当于一个能显示自身两端电压的定值电阻。则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为　　kΩ。
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且己测出的条件下，能先测出电压表自身电阻后，在测出Rx阻值的电路是　　。

（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差。在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是　　。
A．改变电源电压 B．将R0换成50Ω的定值电阻 C．将电压表换成“0?0.6A”的电流表
23、我国规定的饮酒驾车和醉酒驾车标准如右表。如图甲是对驾驶员进行现场检测的呼气式酒精检测仪，用于检测驾驶人员呼气酒精浓度。呼气中的酒精浓度与血液中的酒精浓度关系为：血液酒精浓度χ=呼气酒精浓度y × 2200。
类型 标准（血液中的酒精浓度χ）
非饮酒驾车 Χ < 20mg/100mL
饮酒驾车 20mg/100mL ≤ Χ < 80mg/100mL
醉酒驾车 Χ ≥ 80mg/100mL


酒精测试仪由酒精气体传感器（相当于随呼气酒精浓度变化的变阻器），与一个定值电阻及一个电压表组成，图乙是它的原理图，电源电压1.5V，定值电阻R1 =40Ω，传感器的电阻值R2与呼气酒精浓度y的关系如图丙所示。测试时，按下开关等仪器正常后，被测者口含紧吹气管吹气4s，测试仪显示结果。
①某驾驶员接受测试，电压表示数是0.5V。该驾驶员测试结果是什么类型？
②如果被测者测试时，口没有含紧吹管吹气，请根据流体压强与流速的关系，分析对测试结果的影响。





课堂达标检测参考答案
1、（2018?滨州）下列说法中正确的是（　D　）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
2、一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取的措施是 （　A　）
A.将这根铝导线拉长后接入电路中
B.将这根铝导线对折后接入电路中
C.降低导线两端的电压或增大通过导线的电流强度
D.用长度、横截面积相同的铜导线代替这根铝导线接入电路中
3、（2018?北京）如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（　A　）
A．I1=I2 B．I1＞I2 C．U1=U2 D．U1＞U2
4、如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（ C ）
A.A接M，B接N B.C接M，D接N
C.A接M，D接N D.B接M，C接N
5、（2018?兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（C　　）
A．一定大于R B．一定等于R
C．一定小于R D．以上结果都有可能
6、图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（　A　）
A. 电流表A1与电流表A2的示数之和变小
B. 电压表V与电流表A2的示数之比保持不变
C. 电流表A1的示数变小，电压表V的示数变大
D. 电流表A2的示数不变，电压表V的示数不变
7、（2018?临沂）如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（　C　）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
8、（2018?眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　D　）
A．2：1 B．1：2 C．3：2 D．2：3
9、（2018?达州）甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接人CD时，电流表的示数为0.3A．则短路位置离甲地（　A　）
A．18km B．15km C．12km D．10km
10、为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（　D　）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
11、（2018?娄底）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m，丙图中，I1：I2=n，则下述正确的是（B　　）
A．m=n B．m＞n C．m＜n D．mn=1
12、某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R?1?=8Ω，滑动变阻器R?2?的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（??C? ）?
A．0～2Ω????? B．0～8Ω???? C．2Ω～8Ω??? D．8Ω～10Ω
13、电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于　0.8　A，R2等于　2.5　Ω。
14、（2018?成都）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该　变亮　（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更　细　（选填“粗”或“细”）的铅笔芯来做实验。
15、电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是　10　Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是　0.7　A。
16、如图所示电路，电源电压不变。闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1V．若I1：I2=4：3，前后两次滑动变阻器的阻值之比为2：3，则电源电压为　4　V。
17、如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．此时电流表A2的示数为___0.3___A；R1的阻值___60___Ω；在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于___12_Ω__．
18、两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为　15　Ω，电源电压最多为　9　V；若将它们并联时干路电流最大是　1.5　A。
19、如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=　8　V，R2=　5　Ω。
20、（2018?金华）用如图所示的电路图研究“电流与电阻的关系”，电流表量程为“0～0.6A”，电压表量程为“0～3V“，滑动变阻器的规格为“50Ω 1A“，电源电压3伏恒定不变，在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
（1）分析表中数据，可得出的实验结论是　电压一定时，导体中的电流与导体的电阻成反比　；
（2）为了使实验结论更可靠，控制AB间电压2伏不变，再多测几组数据，AB间允许接入电阻R的取值范围是　3.33～100　欧。
21、（2018?苏州）某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
（1）请在答题卡的方框内画出对应的电路图（电阻箱符号为）
（2）连接电路时，开关应　断开　。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和　电阻箱的阻值　。
（3）改变电阻箱的阻值，调节滑动变阻器的滑片，使　电压表的示数仍为U0　，并记录相应数据。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是　电阻箱的电阻调得太大了　。
（5）重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。你认为该小组实验时的U0=　6　V。
（6）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是　当电压一定时，电流与电阻成反比　。
（7）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是　这两个小组所控制的电阻箱两端电压不相同　。
22、某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：
（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0?3V、0?15V量程）、电流表A（0?0.6A、0?3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干。试验后发现，该方案无法测出电阻Rx的值，其主要原因是　电流太小，无法用电流表直接测出　。
（2）经讨论后他们利用原有器材并补充适当的器材，重新设计测量电阻Rx的实验方案。小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大。请教老师后才知道，电压表相当于一个能显示自身两端电压的定值电阻。则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为　4　kΩ。
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且己测出的条件下，能先测出电压表自身电阻后，在测出Rx阻值的电路是　C　。
（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差。在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是　A　。
A．改变电源电压 B．将R0换成50Ω的定值电阻 C．将电压表换成“0?0.6A”的电流表
23、我国规定的饮酒驾车和醉酒驾车标准如右表。如图甲是对驾驶员进行现场检测的呼气式酒精检测仪，用于检测驾驶人员呼气酒精浓度。呼气中的酒精浓度与血液中的酒精浓度关系为：血液酒精浓度χ=呼气酒精浓度y × 2200。
酒精测试仪由酒精气体传感器（相当于随呼气酒精浓度变化的变阻器），与一个定值电阻及一个电压表组成，图乙是它的原理图，电源电
压1.5V，定值电阻R1 =40Ω，传感器的电阻值R2与呼气酒精浓度y的关系如图丙所示。测试时，按下开关等仪器正常后，被测者口含紧吹气管吹气4s，测试仪显示结果。
①某驾驶员接受测试，电压表示数是0.5V。该驾驶员测试结果是什么类型？
②如果被测者测试时，口没有含紧吹管吹气，请根据流体压强与流速的关系，分析对测试结果的影响。
答：驾驶员测试结果是非饮酒驾车；被测者测试时，口没有含紧吹管吹气，被测试者呼出的气体流动，压强减小，这就把周围的空气一起带进仪器内（或者说周围的空气向被测者呼出的气体流动，一起进入仪器），相当于把呼气中的酒精浓度稀释了，检测到的酒精浓度比被测者实际的呼气酒精浓度低。
