§7.2 弹 力
做一做
拉开的橡皮筋和挤压的橡皮泥松手后，结果有什么不同吗？

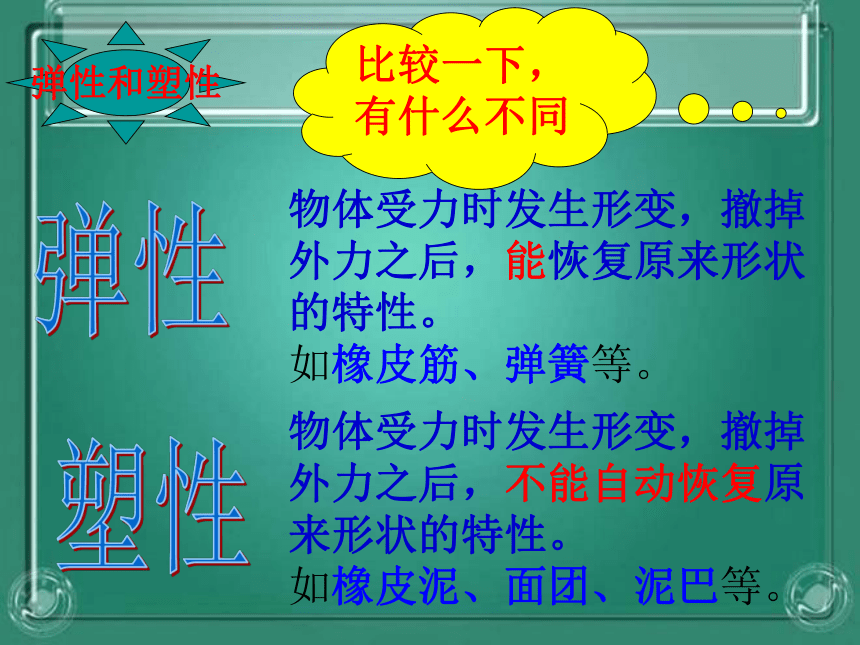

弹性和塑性
物体受力时发生形变，撤掉
外力之后，能恢复原来形状
的特性。
如橡皮筋、弹簧等。
物体受力时发生形变，撤掉
外力之后，不能自动恢复原
来形状的特性。
如橡皮泥、面团、泥巴等。
比较一下，有什么不同
弹性和塑性

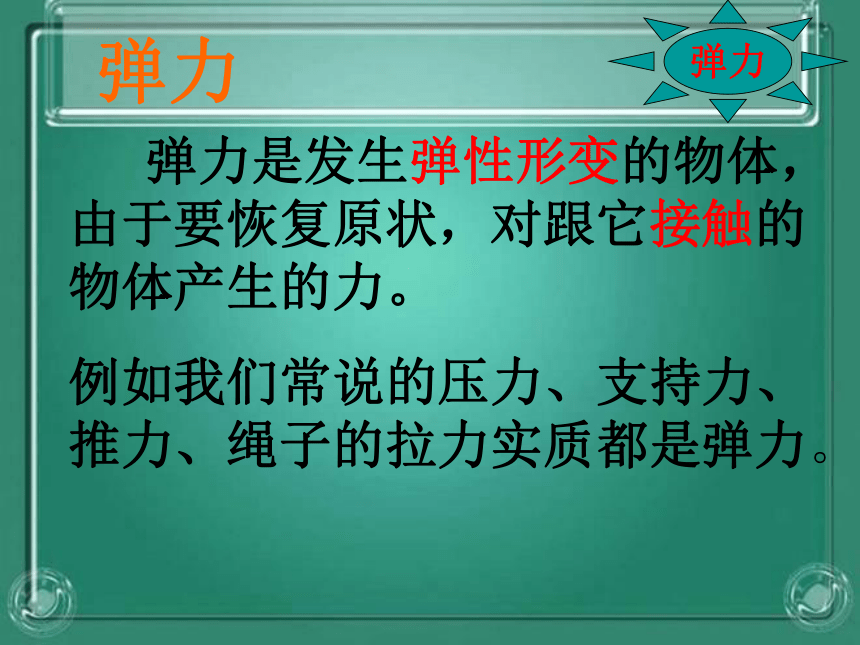

弹力
弹力是发生弹性形变的物体，由于要恢复原状，对跟它接触的物体产生的力。
例如我们常说的压力、支持力、推力、绳子的拉力实质都是弹力。
弹力
弹力
蹦蹦床
射箭
弹力应用的实例
弹力应用的实例

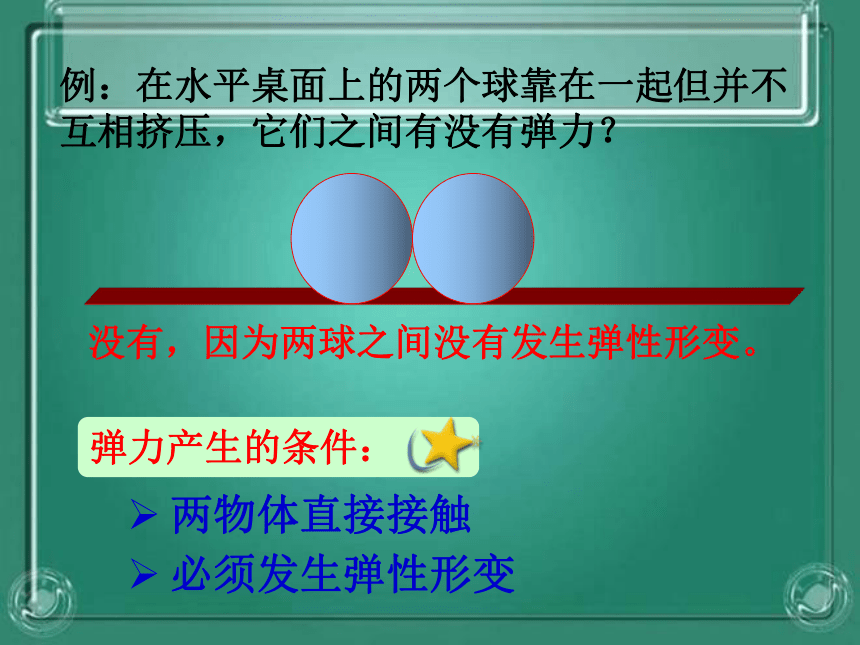

例：在水平桌面上的两个球靠在一起但并不互相挤压，它们之间有没有弹力？
没有，因为两球之间没有发生弹性形变。
弹力产生的条件：
两物体直接接触
必须发生弹性形变

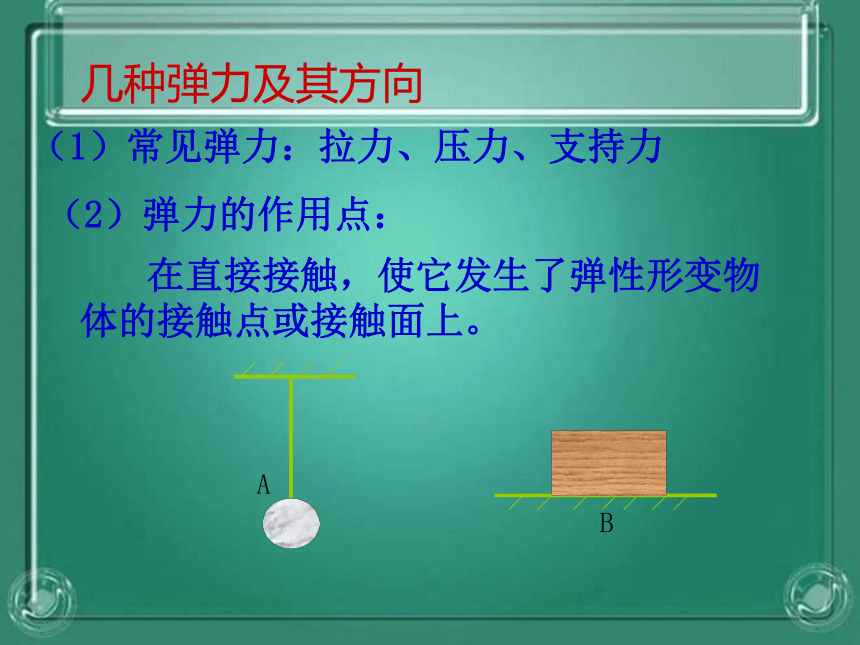

几种弹力及其方向
（1）常见弹力：拉力、压力、支持力
在直接接触，使它发生了弹性形变物体的接触点或接触面上。
A
B
（2）弹力的作用点：

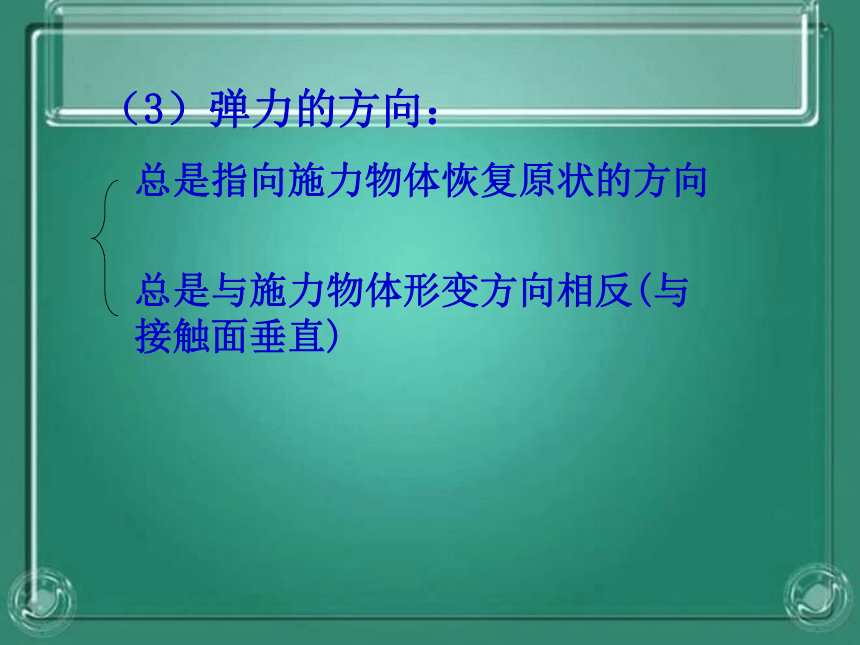

（3）弹力的方向：
总是指向施力物体恢复原状的方向
总是与施力物体形变方向相反(与接触面垂直)

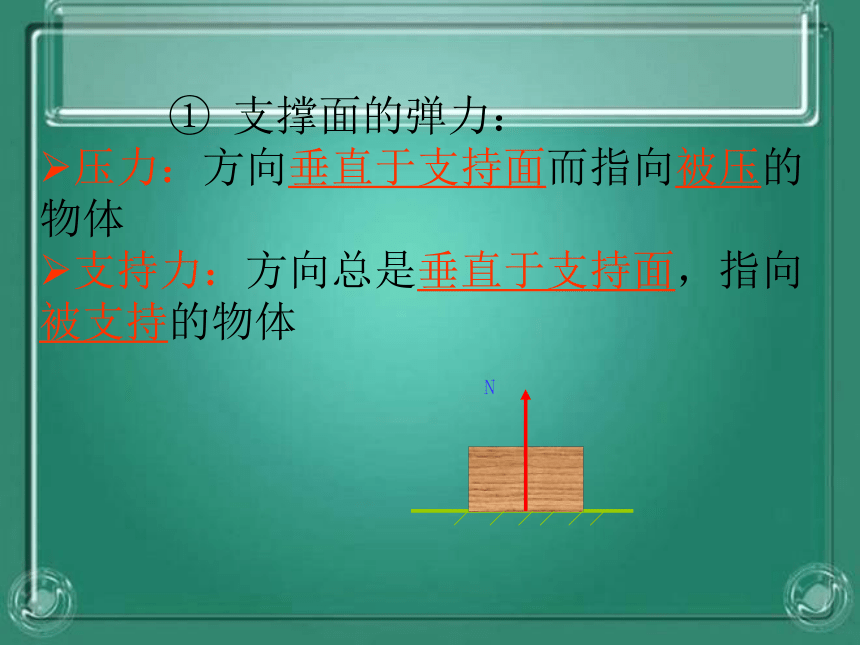

① 支撑面的弹力：
压力：方向垂直于支持面而指向被压的物体
支持力：方向总是垂直于支持面，指向被支持的物体
N

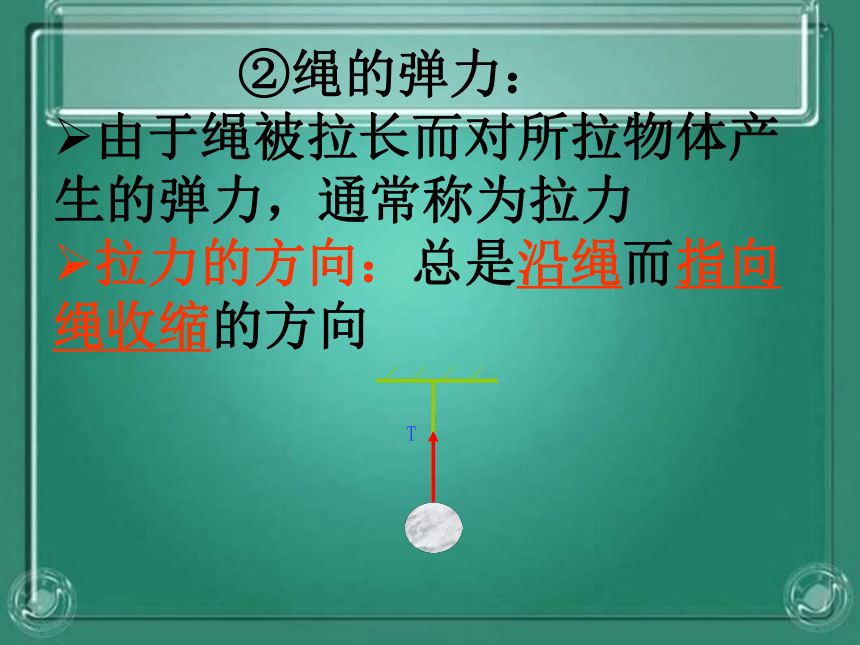

②绳的弹力：
由于绳被拉长而对所拉物体产生的弹力，通常称为拉力
拉力的方向：总是沿绳而指向绳收缩的方向
T
物体的弹性有一定的限度，超过了这个限度也不能完全复原。
小心喽！
弹性限度
1.弹性和塑性
2.弹力
如果物体形变后，撤去外力就完全恢复原来的状态，这种形变叫弹性形变。
弹力：
弹簧的弹性有一定的限度,超过了这个限度也不能完全复原。使用弹簧时不能超过它的弹性限度。
1.物体直接接触 2.发生弹性形变
产生的条件：
物体由于弹性形变而产生的力
想一想 弹力还能有怎么样的应用？？
(1) 弹簧测力计的作用
测量力的大小的工具
（2）弹簧测力计的原理
总结：
在弹性限度内，弹簧受到的拉力越大， 弹簧的伸长就越长。
（2）弹簧测力计的原理
根据弹簧伸长的长度可以测定力的大小。
(2)弹簧测力计的工作原理
①将弹簧悬挂在支架上，测量出弹簧原长记入表格；
②在弹簧上挂1个0.5N的钩码，测量出弹簧的长度，将拉力、弹簧的长度及伸长的长度填表
③在弹簧上加挂一0.5N的钩码，重复以上步骤
④在弹簧上再加挂1个0.5N的钩码，重复以上步骤；
填写表格
弹簧
原长(cm) 拉力
（N） 弹簧
长度(cm) 弹簧伸长长度（cm）
3 0.5 4 1
1 5 2
1.5 6 3
在弹簧的弹性限度内，弹簧的伸长与所受拉力成正比。
分析论证：
提环
刻度板
(3)弹簧测力计的构造
1N
5N
10N
F= ？N
这个力是多少N？
(4) 弹簧测力计的使用
请你说一说使用弹簧测力计应该注意些什么
弹簧测力计的使用方法
（1）“三看清”：看清测力计的量程、
分度值以及指针是否对准零刻线，若不是，应调零。
(3) 测量前，用手轻轻地来回拉动几
次，避免指针、弹簧和外壳之间
的摩擦而影响测量的准确性。
(2)被测力的大小不能超出量程。
(4)测量时，弹簧的轴线方向跟所测力的方向一致
(5)测力时一定要挂在弹簧测力计的挂钩一端,严禁倒挂
(6)读数时，视线必须与刻度面垂直。
弹簧测力计的使用方法
（1）了解弹簧测力计的 ，使用时不能测量 的力。
（2）观察弹簧测力计的 ，了解 的大小。
（3）将弹簧测力计按测量时所需的位置放好，检查指针 ，若不在，则 。
（4）测量时，要使弹簧测力计内弹簧的轴线与所测力的方向 ，观察时，视线必须与刻度盘 。
（5）使用弹簧测力计的注意事项:
量程
超出量程
每小格表示多少牛
是否指零
校零
一致
垂直
分度值
读出
弹簧测力计的示数。
生活中的测力计
一 弹力
二 弹簧测力计
1.弹性和塑性:
2.弹力:
物体由于弹性形变而产生的力
2.原理：
弹簧受到的拉力越大,弹簧的伸长就越长。
3.构造：
1.用途：
测量力的大小
4.使用：
5.注意事项：
观察、检查、测量、读写。
1．下列事例中，不是应用弹力工作的是（ ） A撑杆跳高 B跳远 C玩具弹簧枪射击子弹 D守门员用力扑住射向球门的足球
D
2.下列关于弹簧测力计的说法中错误的是（ ）
A弹簧测力计的刻度是均匀的
B弹簧测力计在任何情况下都可以拿来使用
C使用弹簧测力计前应轻轻地拉挂钩，以防卡住
D使用弹簧测力计时，挂钩不能与外壳相碰
B
当堂检测
3．弹簧长10 cm，用1 N的力拉弹簧时弹簧长11 cm，用5 N的力拉它，弹簧的长度为（ ）
A．10 cm B．15 cm
C．50 cm D．55 cm
4．如果一个弹簧测力计指针没有正指在0刻度处，而是指在0.1 N处，那么使用这个弹簧测力计测一个力的大小，示数为3.4 N，这个力的实际大小是（ ）
A．3.5 N B．3.4 N C．3.3 N D．无法确定
B
C
5.请读出图7.2-5中两个弹簧测力计的示数。
6.如右图所示的弹簧测力计，它的量程为__　__，分度值为____，现在弹簧测力计的示数为____N。
0.2N
3.4
0~5N
7.对于弹簧测力计的认识，说法中错误的是（ ）
A．弹簧测力计上的测量范围就是它的量程
B．弹簧测力计上的刻度是均匀的原因在于弹簧的长度跟它所受到的拉力成正比
C．弹簧的伸长跟受到的拉力成正比，这是弹簧测力计能测量力的大小的原因
D．弹簧测力计是一种测力计，因此也可以用弹簧测力计测水平方向上的力
C
