第十八章 家庭电路和安全用电
（考试时间45分钟，满分100分）
1、 单项选择题（每题3分，共24分。）
1. 如图（1）所示的各情景中，符合安全用电原则的是( )
电器失火时先切断电源 湿衣服晾在电线上 用湿布擦抹电器 用电器未加接地保护
A B C D
图（1）
2. 夜里，小明家的三盏电灯均正常发光，突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．插座处发生短路了 B．某个电灯的灯丝烧断了
C．进户线的火线断了 D．进户线的零线断了
3. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通自白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图（2）所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。对此表演的合理解释是（ ）
A．“法师”有特异功能，确实不怕电
B．“法师"的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了 图（2）
4. 一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图（3）所示，从安全用电角度出发，下列有关解释中错误的是（ ）
A．此插头能承受的最大电压是250V
B．标有“E”字的插脚一定接地线
C．当拔下插头的瞬间用电器外壳首先与地线断开
D．当插头插入插座的瞬间，用电器外壳先接地
5. 用关于保险丝，下列说法正确的是（ ）
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
6. 某家庭电路如图（4）所示，下面说法中错误的是（ ）
A．灯泡和开关是串联的 B．电视机和台灯是并联的
C．单个小彩灯之间是并联的 D．灯泡和电视机是并联的

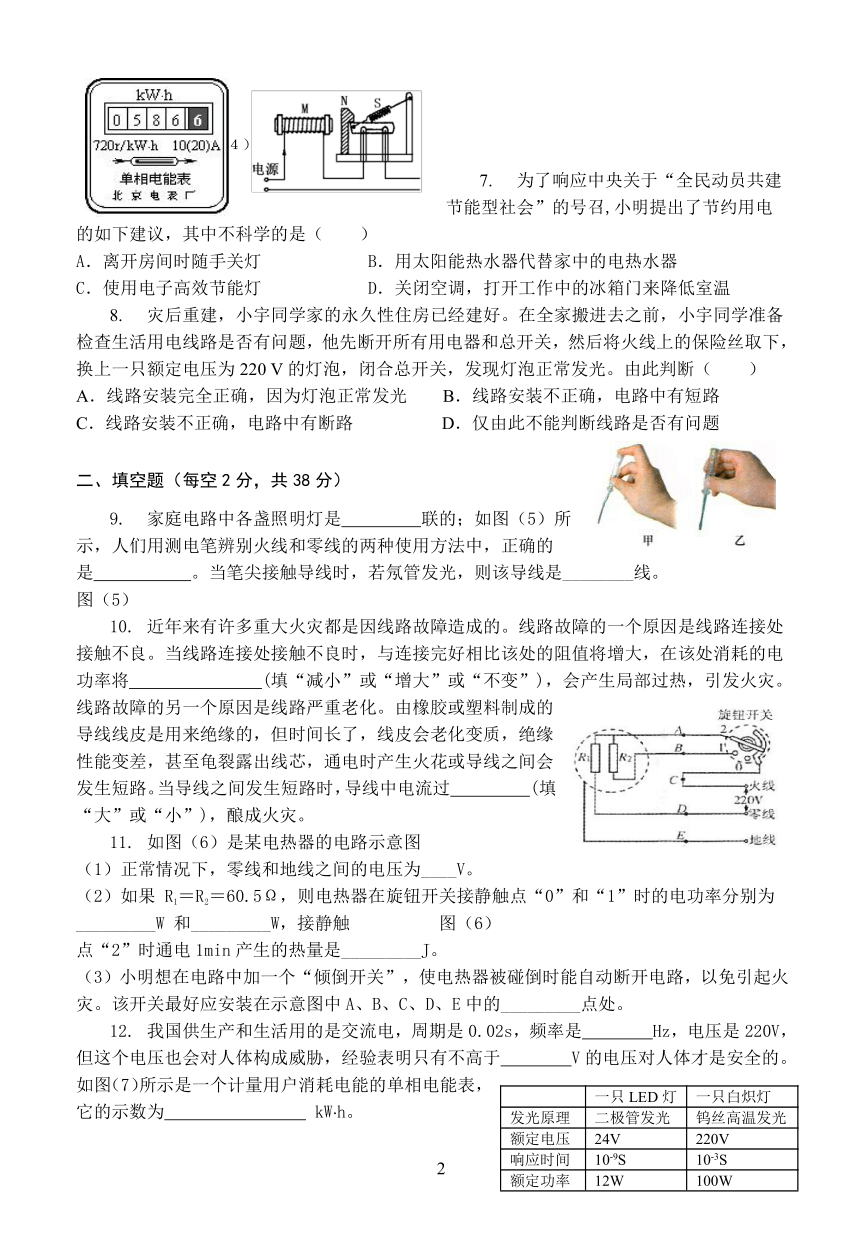

7. 为了响应中央关于“全民动员共建节能型社会”的号召,小明提出了节约用电的如下建议，其中不科学的是（ ）
A．离开房间时随手关灯 B．用太阳能热水器代替家中的电热水器
C．使用电子高效节能灯 D．关闭空调，打开工作中的冰箱门来降低室温
8. 灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（ ）
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
二、填空题（每空2分，共38分）
9. 家庭电路中各盏照明灯是 联的；如图（5）所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 。当笔尖接触导线时，若氖管发光，则该导线是________线。 图（5）
10. 近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。
11. 如图（6）是某电热器的电路示意图
（1）正常情况下，零线和地线之间的电压为____V。
（2）如果 R1＝R2＝60.5Ω，则电热器在旋钮开关接静触点“0”和“1”时的电功率分别为 _________W 和_________W，接静触 图（6）
点“2”时通电1min产生的热量是_________J。
（3）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的_________点处。
12. 我国供生产和生活用的是交流电，周期是0.02s，频率是 Hz，电压是220V，但这个电压也会对人体构成威胁，经验表明只有不高于 V的电压对人体才是安全的。如图（7）所示是一个计量用户消耗电能的单相电能表，它的示数为 kW?h。
一只LED灯 一只白炽灯
发光原理 二极管发光 钨丝高温发光
额定电压 24V 220V
响应时间 10-9S 10-3S
额定功率 12W 100W
图（7） 图（8）
13. 家庭电路中“超负荷”是指电路中 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．图（8）是空气开关的原理图，它切断电路则是电流的 效应引起的．
14. 一些城市开始使用了风能、光能互补路灯。它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，晚上由LED(发光二极管)灯照明。上表是亮度相当的两种灯的相关数据。要使该路灯总发光效果相当于500W白炽灯，它应由 ______只LED灯 _________联而成。原来是用500W白炽灯，若每晚供电10小时，一个月(30天)，消耗了 ____________KW．h的电能。请说出这种路灯优点 ______________________。(至少说两点)
三、作图题（本题4分）
15. 请将如图（9）所示元件，连接成符合安全用电要求的家庭电路．
图（9）
四、实验探究题（本题16分）
16. 在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
图（10） 图（11） 图（12）
(1)连接电路时开关应 ，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，将图（10）中的实物电路连接完整。
(3)闭合开关前，图（10）中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图11所示）为 V，若他想测量小灯泡的额定功率，应将图（10）中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图（12）所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）
五、计算题（本题10分）
17. 小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
型号 FED—H50 额定电压 220V
最大水量 50kg 额定功率 2000W
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水所吸收的热量[c水=4．2×103J／(kg·℃)]；
(3)热水器的效率．
六、综合能力题（本题8分）
18. 实验室购买了一批规格为“2.5V 0.75W”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据。
次数 第一次 第二次 第三次
电压/V 3 2.5 2
电流/A 0.44 0.4 0.34
（1）分析这组数据，你认为该小灯泡是否合格：_____，其原因是： 。
（2）假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了：_________，原因是：_____________________。用这只小灯泡做实验时，容易出现的故障是 。
参考答案
一、单项选择题
1 2 3 4 5 6 7 8
Ａ Ｄ Ｃ Ｃ Ｃ Ｃ Ｄ Ｂ
二、填空题
9. 并 甲 火
10. 增大 大
11. （1）0 （2）0 400 2.4×104 （3）C
12. ５０ ３６ ５８６.６
13. 电流 热
14. ８ 并 １５０ 额定功率低、额定电压低、节能
三、作图题
15. 略
四、实验探究题
16. （1）断开 ０.６ （２）略 （３）A （４）２.２ Ｂ （５）０.５ （６）灯泡接触不良或灯丝断开
五、计算题
17. （1）２４.２Ω （２）4．2×10６J （３）８７.５％
六、综合能力题
18.（1）不合格 在额定电压下（或电压是2.5V），灯泡的功率不等于（或大于）额定功率。 （2）短了 电阻越小，电功率越大 灯泡容易烧坏
图（４）
图23
