江苏省仪征市扬子中学2019物理一轮14《欧姆定律》导学案（电路故障）

2019物理一轮14《欧姆定律》导学案（电路故障）
典型例题解析
电路故障分析思路
① 认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
② 根据故障现象分析有无电流，得出电路是短路还是断路。
③ 根据电表示数变化分析找出故障位置。
例1 （2018·扬州）如图所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5V，则故障可能是（　A　）

A．灯L1发生断路 B．灯L2发生断路 C．灯L1发生短路 D．灯L2发生短路
例2如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（　　）
A．电流表、电压表被烧毁 B．电压表示数接近电源电压
C．灯泡正常发光 D．电流表有示数

例3（2018?南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（　　）

A．甲灯短路 B．乙灯短路 C．甲灯断路 D．乙灯断路

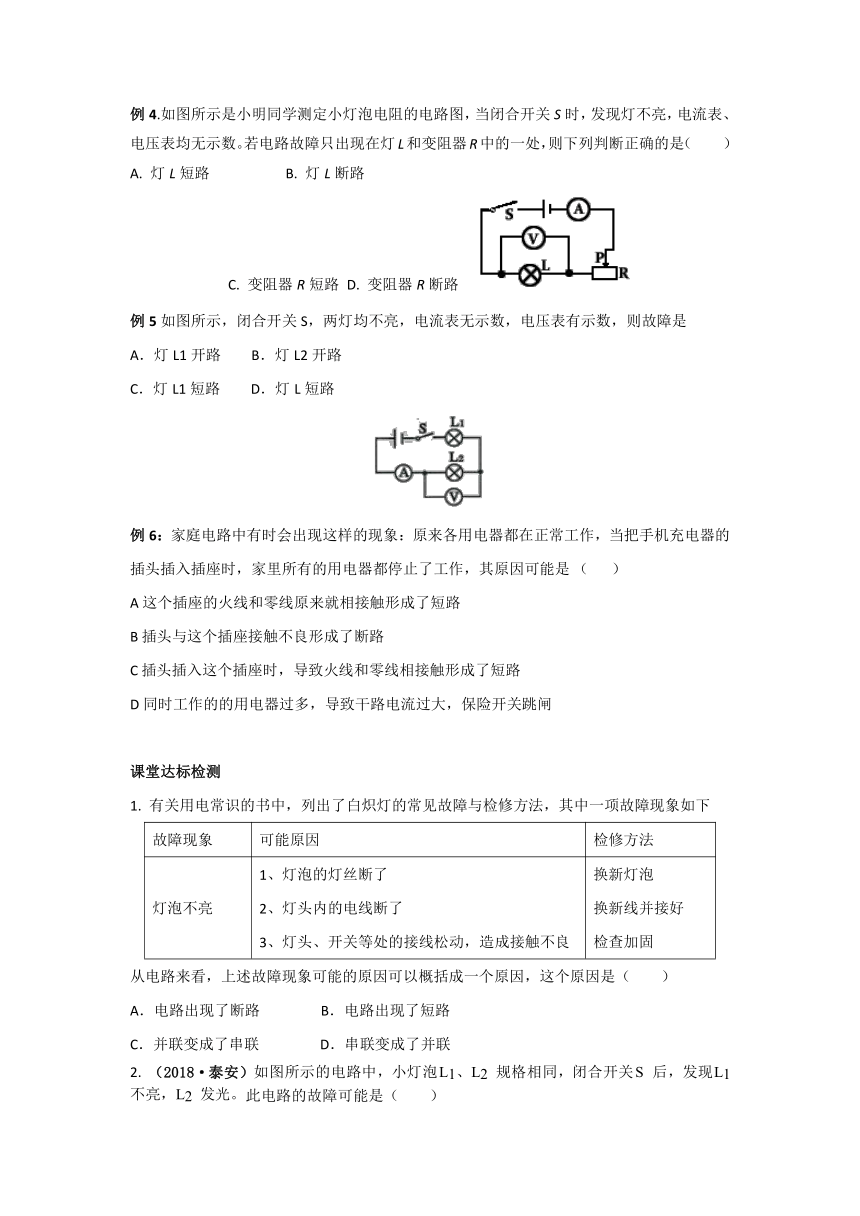

例4.如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A. 灯L短路 B. 灯L断路
C. 变阻器R短路 D. 变阻器R断路
例5如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是
A．灯L1开路 B．灯L2开路
C．灯L1短路 D．灯L短路

例6：家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是?（ ）
A?这个插座的火线和零线原来就相接触形成了短路???
B?插头与这个插座接触不良形成了断路?
C?插头插入这个插座时，导致火线和零线相接触形成了短路?
D?同时工作的的用电器过多，导致干路电流过大，保险开关跳闸

课堂达标检测
1. 有关用电常识的书中，列出了白炽灯的常见故障与检修方法，其中一项故障现象如下
故障现象 可能原因 检修方法
灯泡不亮 1、灯泡的灯丝断了 2、灯头内的电线断了 3、灯头、开关等处的接线松动，造成接触不良 换新灯泡 换新线并接好 检查加固

从电路来看，上述故障现象可能的原因可以概括成一个原因，这个原因是（ ）
A．电路出现了断路　　　　B．电路出现了短路
C．并联变成了串联　　　　D．串联变成了并联

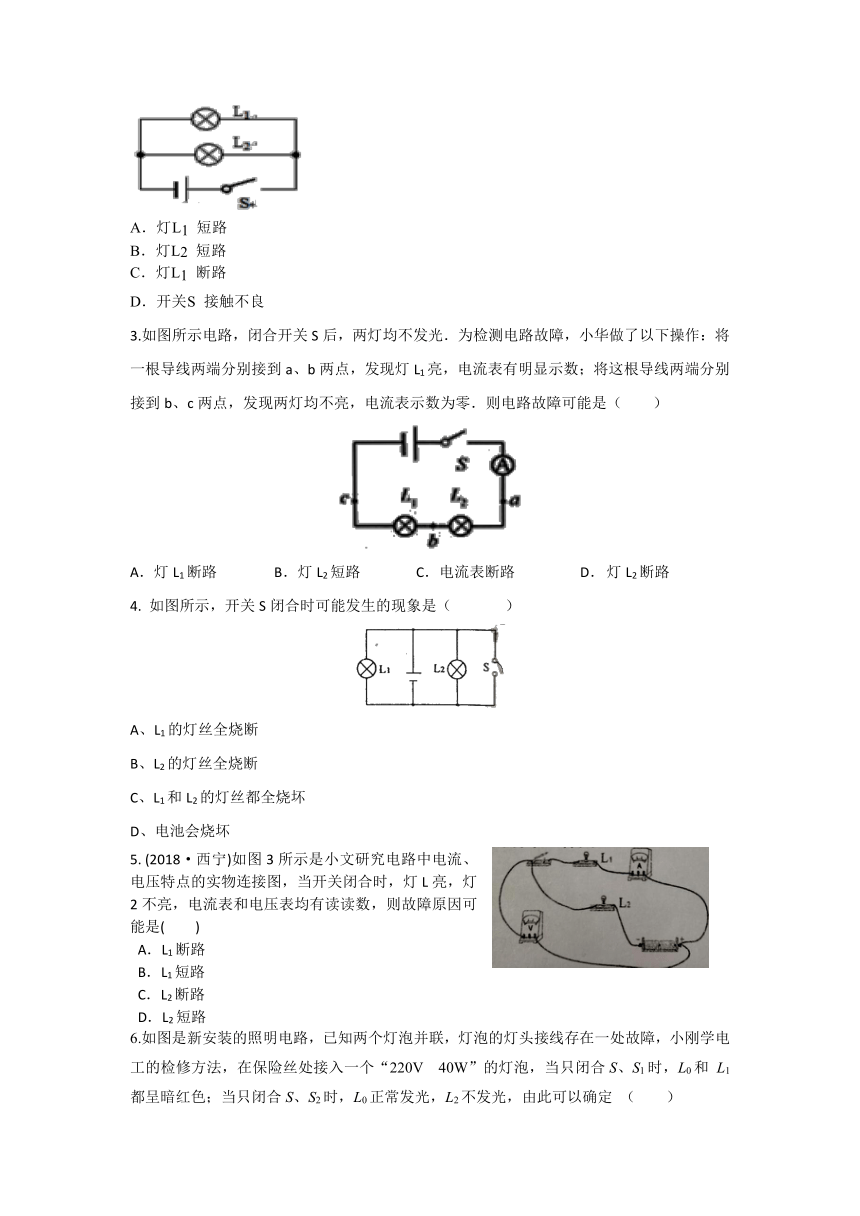

2. （2018·泰安）如图所示的电路中，小灯泡 L1、L2 规格相同，闭合开关 S 后，发现 L1 不亮，L2 发光。此电路的故障可能是（ ）

A．灯 L1 短路
B．灯 L2 短路
C．灯 L1 断路
D．开关 S 接触不良
3.如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，小华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（　　）

A．灯L1断路 B．灯L2短路 C．电流表断路 D． 灯L2断路
4. 如图所示，开关S闭合时可能发生的现象是（ ）

A、L1的灯丝全烧断
B、L2的灯丝全烧断
C、L1和L2的灯丝都全烧坏
D、电池会烧坏
5. (2018·西宁)如图3所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯L亮，灯2不亮，电流表和电压表均有读读数，则故障原因可能是( )
A．L1断路
B．L1短路
C．L2断路
D．L2短路

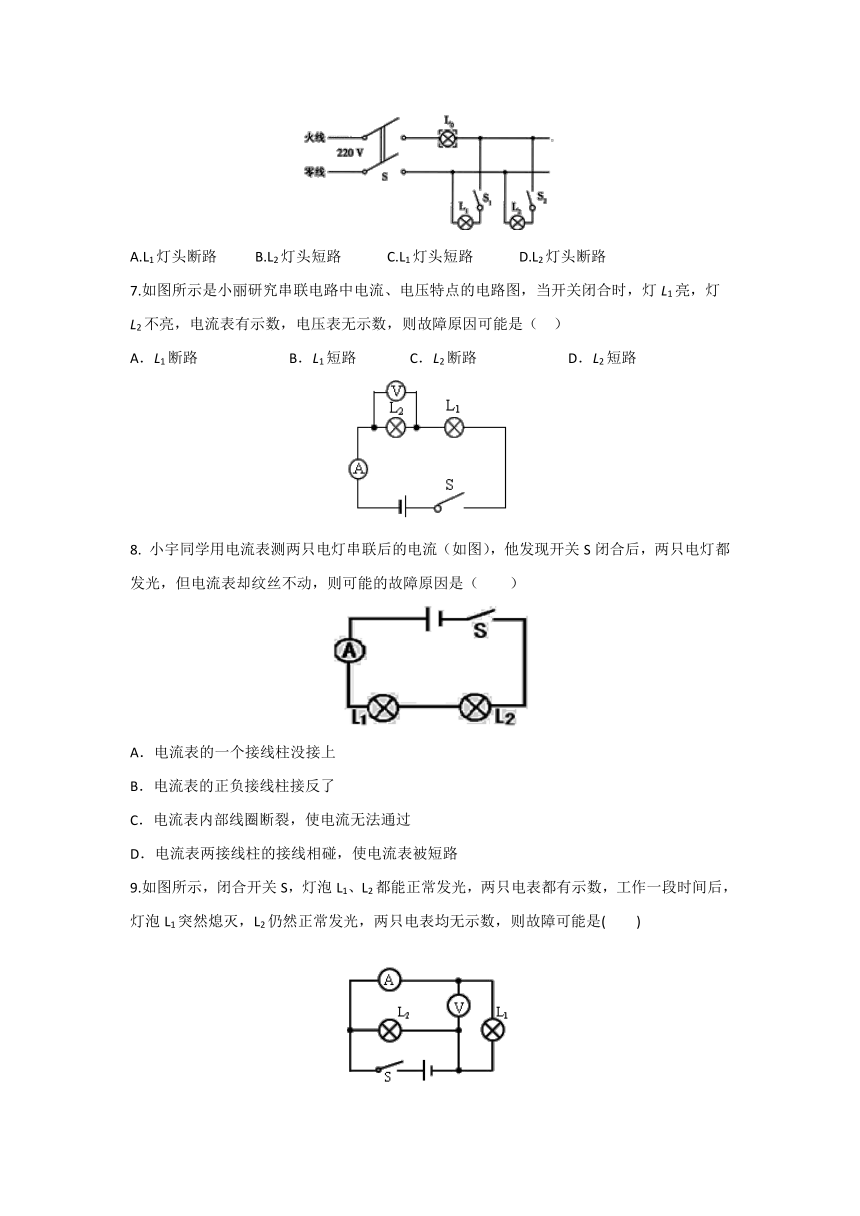

6.如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）

L1灯头断路 B.L2灯头短路 C.L1灯头短路 D.L2灯头断路
7.如图所示是小丽研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，电压表无示数，则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路

8. 小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（ ）

A．电流表的一个接线柱没接上
B．电流表的正负接线柱接反了
C．电流表内部线圈断裂，使电流无法通过
D．电流表两接线柱的接线相碰，使电流表被短路
9.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是( )

A．电压表短路 B．电流表断路
C．L1断路 D．L1短路
10. （2018·怀化）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）

A．电流表断路，并且L1、L2灯丝断了
B．灯泡L1灯丝断了
C．灯泡L2断路
D．灯泡L1短路
11.如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，L1不亮；当把导线并接在灯L2两端时，发现两灯都不亮，则( )
(
S
L
2
L
1
)
A、灯L1短路 B、灯L1断路 C、灯L2短路 D、灯L2断路
12.如右图所示的电路中，电源电压保持不变．闭合开关S后，灯L1、L2都发光．一段时间后，其中一盏灯突然熄灭，另一盏灯仍发光。观察电压表的示数不变，而电流表的示数变为零。产生这一现象的原因是( )

A．灯Ll断路 B．灯Ll短路 C．灯L2断路 D．灯L2短路
13.在如图3所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮。则故障原因是 ( )

A. L断路 B. L短路 C. R断路 D. R短路
14.如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A、L1灯丝断路 B、L2灯丝断路 C、电池耗尽无电压 D、L2灯丝短路

15.如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）

A．灯泡短路 B．灯泡断路　C．滑动变阻器短路 D．滑动变阻器断路
16.在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（　　）

A． 灯L短路
B． 灯L断路
C． 滑动变阻器R2断路
D． 定值电阻R1断路
17.小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度。产生这种现象的原因可能是( )

A．小灯泡L1发生断路 B．小灯泡L2发生短路
C．电流表使用的量程太小 D．电流表的接线柱接反了
18.如图所示，闭合开关，两灯都不亮，电流表无示数，而电压表有示数且示数近似等于电源电压，发生此故障的原因可能是 ( )

A．L1断路 B．L2断路 C．L1短路 D．L2短路
19.如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（ ）

A．导致熔丝熔断的原因是电路中电流过大
B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流
C．熔丝熔断，但灯泡依然完好
D．用铜丝代替熔丝不符合安全用电的原则






课堂达标检测参考答案
1. A
2. C
3.D
4. D
5. D
6.B
7.D
8. D
9.B
10. B
11.B
12.C
13.B
14.B
15.A
16.B
17.C
18.B
19.B
