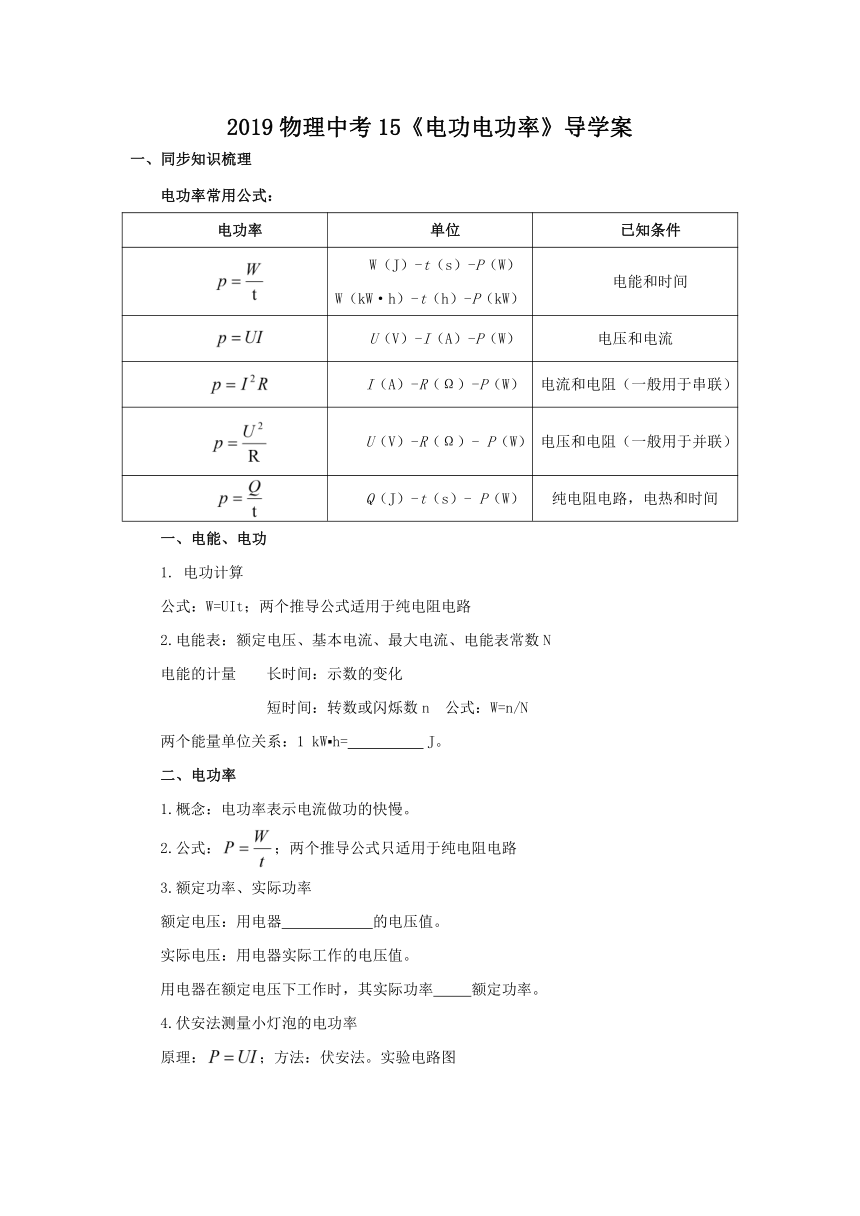

2019物理中考15《电功电功率》导学案
一、同步知识梳理
电功率常用公式：
电功率 单位 已知条件
W（J）-t（s）-P（W） W（kW·h）-t（h）-P（kW） 电能和时间
U（V）-I（A）-P（W） 电压和电流
I（A）-R（Ω）-P（W） 电流和电阻（一般用于串联）
U（V）-R（Ω）- P（W） 电压和电阻（一般用于并联）
Q（J）-t（s）- P（W） 纯电阻电路，电热和时间
一、电能、电功
1. 电功计算
公式：W=UIt；两个推导公式适用于纯电阻电路
2.电能表：额定电压、基本电流、最大电流、电能表常数N
电能的计量 长时间：示数的变化
短时间：转数或闪烁数n 公式：W=n/N
两个能量单位关系：1 kW?h= J。
二、电功率
1.概念：电功率表示电流做功的快慢。
2.公式：；两个推导公式只适用于纯电阻电路
3.额定功率、实际功率
额定电压：用电器 的电压值。
实际电压：用电器实际工作的电压值。
用电器在额定电压下工作时，其实际功率 额定功率。
4.伏安法测量小灯泡的电功率
原理：；方法：伏安法。实验电路图?
通过实验记录数据的分析发现：
①小灯泡两端的实际电压越高，小灯泡的电功率越 ，灯泡的发光越 。
②小灯泡的亮度直接由它的 决定。
③小灯泡两端的实际电压只有 额定电压时，才处于安全使用状态。
④小灯泡的实际功率可以有 个，额定功率只有 个，并不随实际电压变化而变化。

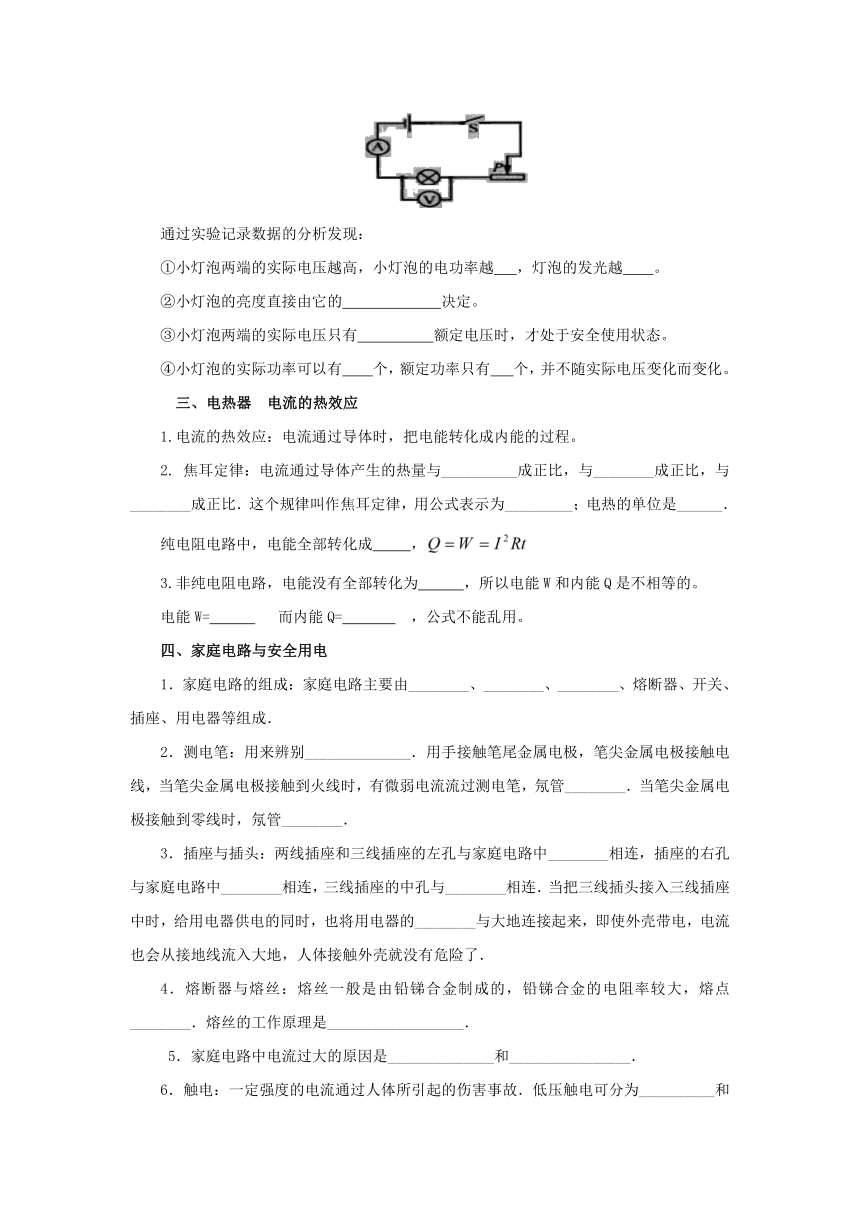

?三、电热器 电流的热效应
1.电流的热效应：电流通过导体时，把电能转化成内能的过程。
2. 焦耳定律：电流通过导体产生的热量与__________成正比，与________成正比，与________成正比．这个规律叫作焦耳定律，用公式表示为_________；电热的单位是______．
纯电阻电路中，电能全部转化成 ，
3.非纯电阻电路，电能没有全部转化为 ，所以电能W和内能Q是不相等的。
电能W= 而内能Q= ，公式不能乱用。
四、家庭电路与安全用电
1．家庭电路的组成：家庭电路主要由________、________、________、熔断器、开关、插座、用电器等组成．
2．测电笔：用来辨别______________．用手接触笔尾金属电极，笔尖金属电极接触电线，当笔尖金属电极接触到火线时，有微弱电流流过测电笔，氖管________．当笔尖金属电极接触到零线时，氖管________．
3．插座与插头：两线插座和三线插座的左孔与家庭电路中________相连，插座的右孔与家庭电路中________相连，三线插座的中孔与________相连．当把三线插头接入三线插座中时，给用电器供电的同时，也将用电器的________与大地连接起来，即使外壳带电，电流也会从接地线流入大地，人体接触外壳就没有危险了．
4．熔断器与熔丝：熔丝一般是由铅锑合金制成的，铅锑合金的电阻率较大，熔点________．熔丝的工作原理是__________________．
5．家庭电路中电流过大的原因是______________和________________．
6．触电：一定强度的电流通过人体所引起的伤害事故．低压触电可分为__________和__________．
安全用电原则：不接触______________，不靠近______________．
二、同步题型解析

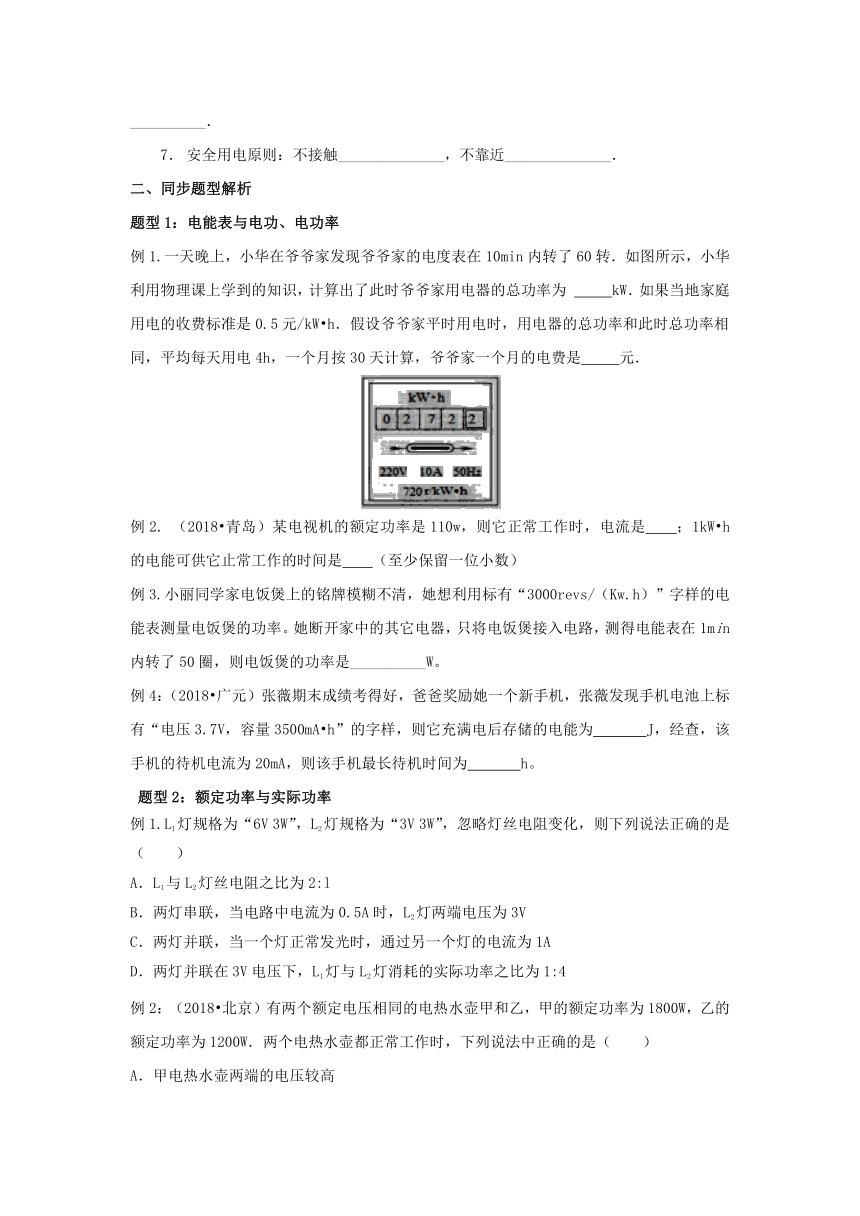

题型1：电能表与电功、电功率
例1.一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为 kW．如果当地家庭用电的收费标准是0.5元/kW?h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是 元．
例2. （2018?青岛）某电视机的额定功率是110w，则它正常工作时，电流是 ；1kW?h的电能可供它止常工作的时间是 （至少保留一位小数）
例3.小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（Kw.h）”字样的电能表测量电饭煲的功率。她断开家中的其它电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是__________W。
例4：（2018?广元）张薇期末成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7V，容量3500mA?h”的字样，则它充满电后存储的电能为 J，经查，该手机的待机电流为20mA，则该手机最长待机时间为 h。
题型2：额定功率与实际功率
例1.L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．L1与L2灯丝电阻之比为2:l
B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3V
C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A
D．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1:4
例2：（2018?北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多

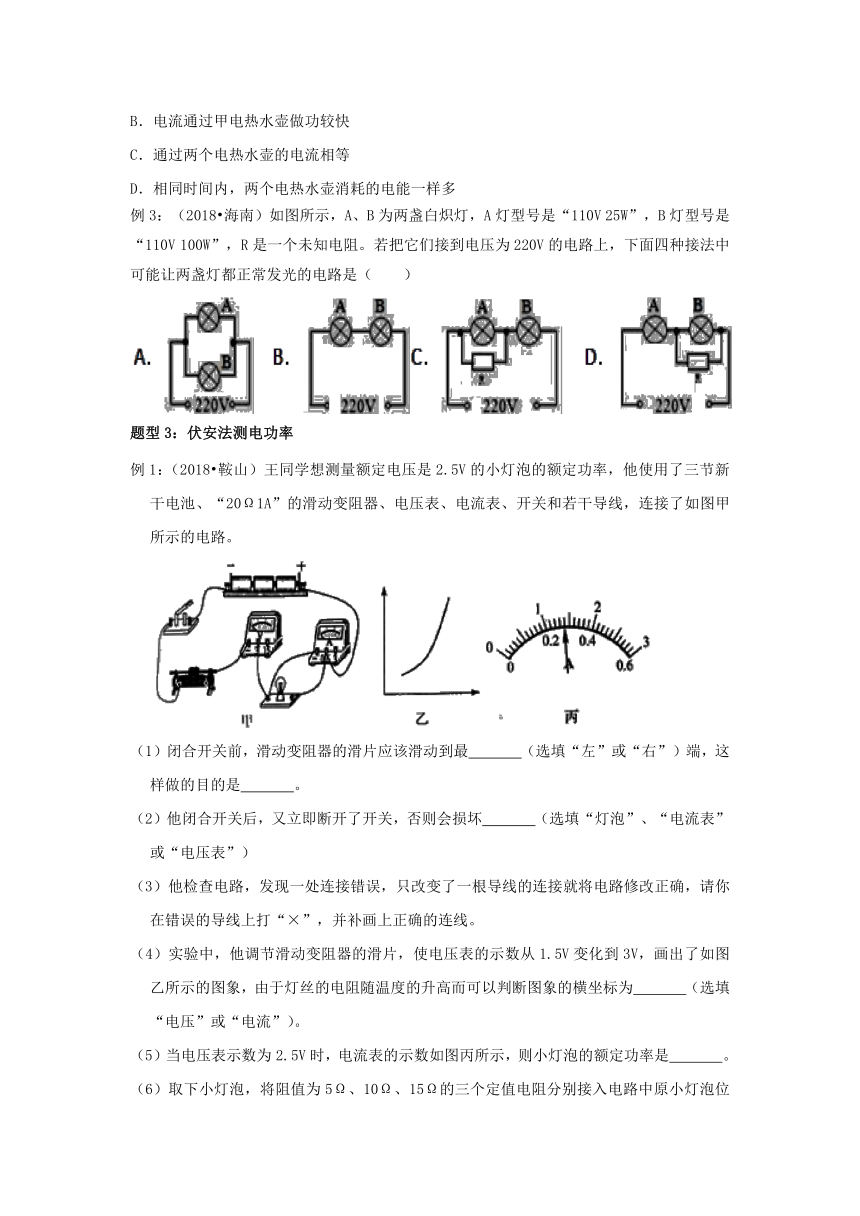

例3：（2018?海南）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（ ）
题型3：伏安法测电功率
例1：（2018?鞍山）王同学想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“20Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
（1）闭合开关前，滑动变阻器的滑片应该滑动到最 （选填“左”或“右”）端，这样做的目的是 。
（2）他闭合开关后，又立即断开了开关，否则会损坏 （选填“灯泡”、“电流表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线。
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为 （选填“电压”或“电流”）。
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 。
（6）取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，不可以选取的电压值是
A.1.5V B.2V C.2.5V D.3V
题型4：动态电路与电功率

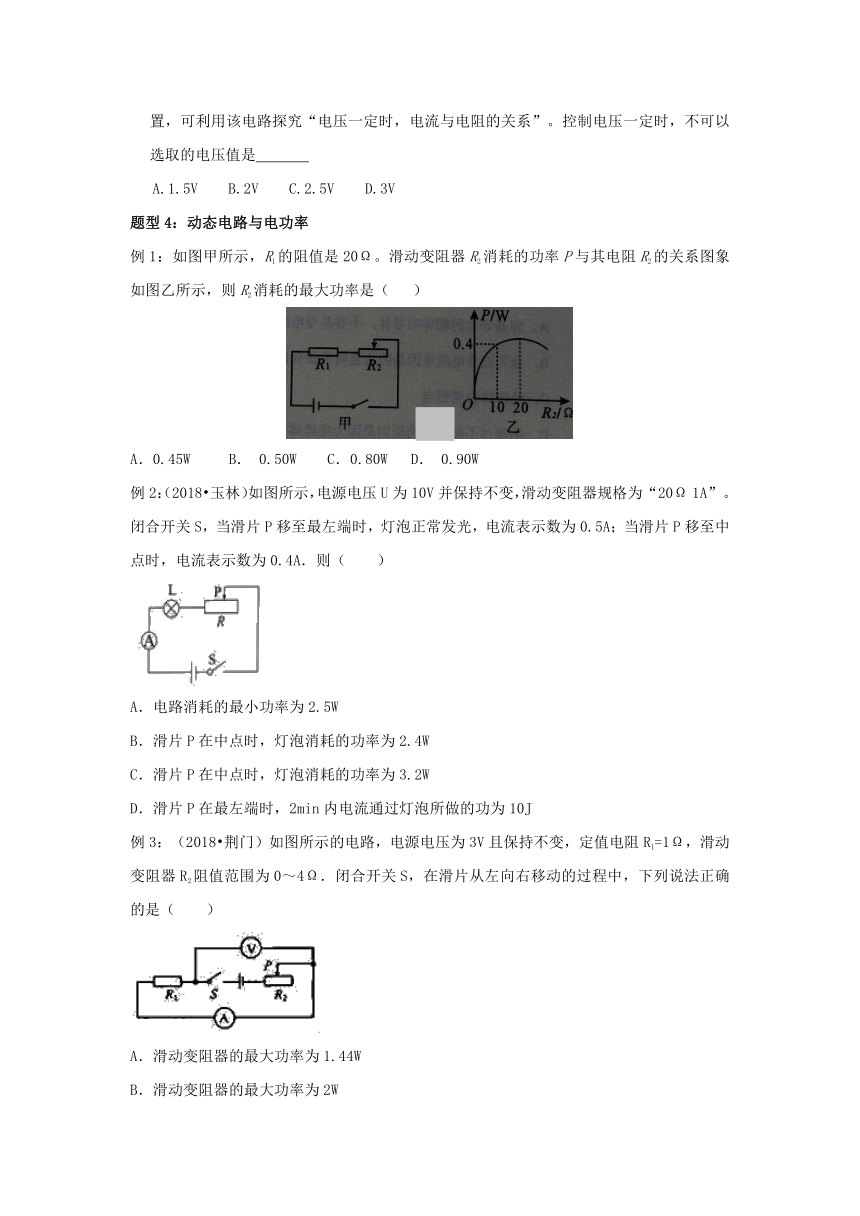

例1：如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（ ）
A．0.45W B． 0.50W C．0.80W D． 0.90W
例2：（2018?玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
例3：（2018?荆门）如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（ ）
A．滑动变阻器的最大功率为1.44W
B．滑动变阻器的最大功率为2W
C．滑动变阻器的最大功率为2.25W
D．电压表示数从0V增大到2.4V
题型4：电流热效应
例1：（2018?邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
例2：（2018?宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（ ）
A．2：1 B．1：2 C．4：1 D．1：4
例3：（2018?西宁）图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
题型5：非纯电阻电路
例1：（2018?遵义）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
热风温度 50﹣75℃
额定功率 热风时：990W
冷风时：110W
额定电压 220V
质量 0.5kg
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风30min产生的热量是多少？
题型6：家庭电路与安全用电
例1：（2018?绍兴）下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
例2：（2018?攀枝花）如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
例3：（2018?眉山）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。
三、课堂达标检测
1、（2018?盘锦）用电热水器（铭牌如图甲所示）把质量为50kg的水由20℃加热到50℃，水吸收的热量是 J，电热水器是利用电流的 工作的。图乙所示的电能表读数是 kW?h；若只有电热水器接入电路且正常工作12min，电能表的转盘转过 转。（c水=4.2×103J/（kg?℃））
2、某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其他用电器，只用电热水器给水加热，一段时间后，电能表的示数，由图甲示数变为图乙示数，则该电热水器在这段时间内消耗的电能为 kW?h，等于 J．若消耗电能的87%被水吸收，则可把 kg初温为13℃的水加热至100℃【水的比热容c=4.2×103J/（kg?℃）】。
3、（2018?十堰）在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ，也可能是家里电路中用电器总功率 。
4、（2018?宿迁）如图所小家庭电路中的同一个插排上连接了多个大功率用电器，用电器所接电压是 V，用电器间的连接方式是 ；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的 效应而引发火灾。
5、在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两档。快档打印时，图中开关S1应处于 状态，若此时温度为250℃，打印笔的电功率是 W
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由。
6、如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（ ）
A．3：4 B．4：3 C．7：3 D．4：7
7、（2018?宁夏）甲灯泡标有“22V 2W“，乙灯泡标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
8、灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A.灯L2比L1亮
B.灯L1、L2实际电压之比为1∶2
C.若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了
D.若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1∶2
9、（2018?南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W
10、小明同学在进行电学知识复习时，针对电阻甲和乙的I﹣U图象，作出了如下判断，正确的是（ ）
A．甲、乙串联在电路中，相同时间内甲、乙产生热量之比为2：1
B．甲、乙并联在电路中，相同时间内甲、乙消耗电能之比为1：2
C．将甲和乙并联，当甲两端电压为2V时，则它们的干路电流为0.6A
D．将甲和乙串联，当它们两端电压为3V时，通过甲的电流为0.6A
11、（2018?岳阳）如图，电源电压恒为4.5V，?的量程为“0～0.6A”，?的量程为“0～3V“，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（ ）
A．?的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大总功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω
12、如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A.L1灯头断路 B.L2灯头短路 C.L1灯头短路 D.L2灯头断路
13、如图所示是电阻甲和乙的U—I图像，下列说法正确的是（ ）
A．甲、乙两元件的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
14、下列有关生活用电的说法，错误的是（ ）
A．在发生触电事故的现场，一定要先切断电源，再采取急救措施
B．有金属外壳的家用电器外壳一定要接地，防止发生触电事故
C．使用试电笔时，手指要接触笔尾的金属体
D．当电路中电流过大时，漏电保护器会迅速切断电路
15、智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．降低了电池的输出电压 B．减小了电池的输出电流
C．减小了电子线路的电阻 D．增大了电池的输出功率
16、如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
（2018?扬州）按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
18、（2018?百色）在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接的电路如图甲所示，电源电压为3V。
（1）本实验测量电功率的原理是 。
（2）连接电路时，开关应 （选填“断开”或“闭合”），滑动变阻器的滑片应滑到阻值最大的位置，可以起到 作用。
（3）按图甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是 （选填“灯泡短路”、“灯泡断路”或“变阻器断路”）。
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某处，电压示数为2.6V，则小灯泡消耗的实际功率 （选填“大于”、“小于”或“等于”）额定功率；为了测定小灯泡的额定功率，应将滑动变阻器滑片P向 （选填“A”或“B”）端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为 W。
（5）某兴趣小组的同学想接着研究电流与电压的关系，于是将图甲中的小灯泡换成了定值电阻，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数，多次测量的目的是为了 （选填“减小实验误差”或“寻找普遍规律”）。
19、小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。
（1）请你将图甲中电路图补充完整。
（2）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器使电压表V1的示数为 V，此时电压表V2的示数如图乙所示，则小灯泡的额定功率为 W。
（3）她还进一步设计出了如图丙所示电路图测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为 A时，再读出电流表A1的示数，即可计算小灯泡的额定功率。
（4）小明说，利用丙图，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件（灯丝电阻随温度而变化），可以测出未知电阻Rx的阻值方法为：调节滑动变阻器，使电流表A1的示数为 A时，读出电流表A2的示数，即可计算Rx的阻值。
20、将电阻R1、R2串朕后接在电路中。如图所示，在a、b间接一根导线时，电路中的电功率将变为原来的4倍；在a、b向接电压表吋。其示数为3V，在a、b间接电流表时，其示数为1A．求：
（1）电压U；
（2）R1的阻值；
（3）电路的总功率。
21、现有一个可调电压电源，一个滑动变阻器R（铭牌上标有“50Ω 2A”的字样），一个电压表，A、B、C三盏小灯泡规格分别为：A灯“6V 3W”、B灯“6V 4.8W”、C灯“6V 6W”，三盏小灯泡的电流电压关系如图甲所示，即三个灯的电阻随实际功率变化而变化。在保证电路安全的情况下，进行以下实验
（1）若将A、B、C三盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，求经过2.5min，三盏小灯泡消耗的总电能为多少J
（2）若将A、B、C三盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，求此时C灯的实际电功率
（3）若将电路元件按如图乙所示连接，电源电压调节为20V，当滑动变阻器滑片在某个点时，电压表读数为15V，求将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围
课堂达标检测参考答案：
1、6.3×106；热效应；2014.1；1200
2、2.1；7.56×106；18
3、并联；短路；过大
4、220；并联；热
5、（1）不是；（2）闭合；打印笔的电功率是80W；
（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；
当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
6、A
7、C
8、A
9、B
10、C
11、D
12、B
13、C
14、D
15、B
18、（1）P=UI；（2）断开；保护电路的；（3）灯泡断路；（4）大于；A；1.25；（5）寻找普遍规律。
19、（1）略；（2）3.8；0.76；（3）0.38；（4）0.2
20、（1）电压U为4V；
（2）R1的阻值为4Ω；
（3）电路的总功率为1W
21、（1）若将A、B、C三盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，经过2.5min，三盏小灯泡消耗的总电能为2070J；
（2）若将A、B、C三盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，此时C灯的实际电功率为1W；
（3）若将电路元件按如图乙所示连接，电源电压调节为20V，当滑动变阻器滑片在某个点时，电压表读数为15V，求将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围是30Ω～12.5Ω。

一、同步知识梳理
电功率常用公式：
电功率 单位 已知条件
W（J）-t（s）-P（W） W（kW·h）-t（h）-P（kW） 电能和时间
U（V）-I（A）-P（W） 电压和电流
I（A）-R（Ω）-P（W） 电流和电阻（一般用于串联）
U（V）-R（Ω）- P（W） 电压和电阻（一般用于并联）
Q（J）-t（s）- P（W） 纯电阻电路，电热和时间
一、电能、电功
1. 电功计算
公式：W=UIt；两个推导公式适用于纯电阻电路
2.电能表：额定电压、基本电流、最大电流、电能表常数N
电能的计量 长时间：示数的变化
短时间：转数或闪烁数n 公式：W=n/N
两个能量单位关系：1 kW?h= J。
二、电功率
1.概念：电功率表示电流做功的快慢。
2.公式：；两个推导公式只适用于纯电阻电路
3.额定功率、实际功率
额定电压：用电器 的电压值。
实际电压：用电器实际工作的电压值。
用电器在额定电压下工作时，其实际功率 额定功率。
4.伏安法测量小灯泡的电功率
原理：；方法：伏安法。实验电路图?
通过实验记录数据的分析发现：
①小灯泡两端的实际电压越高，小灯泡的电功率越 ，灯泡的发光越 。
②小灯泡的亮度直接由它的 决定。
③小灯泡两端的实际电压只有 额定电压时，才处于安全使用状态。
④小灯泡的实际功率可以有 个，额定功率只有 个，并不随实际电压变化而变化。
?三、电热器 电流的热效应
1.电流的热效应：电流通过导体时，把电能转化成内能的过程。
2. 焦耳定律：电流通过导体产生的热量与__________成正比，与________成正比，与________成正比．这个规律叫作焦耳定律，用公式表示为_________；电热的单位是______．
纯电阻电路中，电能全部转化成 ，
3.非纯电阻电路，电能没有全部转化为 ，所以电能W和内能Q是不相等的。
电能W= 而内能Q= ，公式不能乱用。
四、家庭电路与安全用电
1．家庭电路的组成：家庭电路主要由________、________、________、熔断器、开关、插座、用电器等组成．
2．测电笔：用来辨别______________．用手接触笔尾金属电极，笔尖金属电极接触电线，当笔尖金属电极接触到火线时，有微弱电流流过测电笔，氖管________．当笔尖金属电极接触到零线时，氖管________．
3．插座与插头：两线插座和三线插座的左孔与家庭电路中________相连，插座的右孔与家庭电路中________相连，三线插座的中孔与________相连．当把三线插头接入三线插座中时，给用电器供电的同时，也将用电器的________与大地连接起来，即使外壳带电，电流也会从接地线流入大地，人体接触外壳就没有危险了．
4．熔断器与熔丝：熔丝一般是由铅锑合金制成的，铅锑合金的电阻率较大，熔点________．熔丝的工作原理是__________________．
5．家庭电路中电流过大的原因是______________和________________．
6．触电：一定强度的电流通过人体所引起的伤害事故．低压触电可分为__________和__________．
安全用电原则：不接触______________，不靠近______________．
二、同步题型解析
题型1：电能表与电功、电功率
例1.一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为 kW．如果当地家庭用电的收费标准是0.5元/kW?h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是 元．
例2. （2018?青岛）某电视机的额定功率是110w，则它正常工作时，电流是 ；1kW?h的电能可供它止常工作的时间是 （至少保留一位小数）
例3.小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（Kw.h）”字样的电能表测量电饭煲的功率。她断开家中的其它电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是__________W。
例4：（2018?广元）张薇期末成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7V，容量3500mA?h”的字样，则它充满电后存储的电能为 J，经查，该手机的待机电流为20mA，则该手机最长待机时间为 h。
题型2：额定功率与实际功率
例1.L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．L1与L2灯丝电阻之比为2:l
B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3V
C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A
D．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1:4
例2：（2018?北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多
例3：（2018?海南）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（ ）
题型3：伏安法测电功率
例1：（2018?鞍山）王同学想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“20Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
（1）闭合开关前，滑动变阻器的滑片应该滑动到最 （选填“左”或“右”）端，这样做的目的是 。
（2）他闭合开关后，又立即断开了开关，否则会损坏 （选填“灯泡”、“电流表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线。
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为 （选填“电压”或“电流”）。
（5）当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 。
（6）取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，不可以选取的电压值是
A.1.5V B.2V C.2.5V D.3V
题型4：动态电路与电功率
例1：如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（ ）
A．0.45W B． 0.50W C．0.80W D． 0.90W
例2：（2018?玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
例3：（2018?荆门）如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（ ）
A．滑动变阻器的最大功率为1.44W
B．滑动变阻器的最大功率为2W
C．滑动变阻器的最大功率为2.25W
D．电压表示数从0V增大到2.4V
题型4：电流热效应
例1：（2018?邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
例2：（2018?宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（ ）
A．2：1 B．1：2 C．4：1 D．1：4
例3：（2018?西宁）图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
题型5：非纯电阻电路
例1：（2018?遵义）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
热风温度 50﹣75℃
额定功率 热风时：990W
冷风时：110W
额定电压 220V
质量 0.5kg
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风30min产生的热量是多少？
题型6：家庭电路与安全用电
例1：（2018?绍兴）下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
例2：（2018?攀枝花）如图所示，测电笔正确的使用方法是 （选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的 倍（结果保留到整数）。
例3：（2018?眉山）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。
三、课堂达标检测
1、（2018?盘锦）用电热水器（铭牌如图甲所示）把质量为50kg的水由20℃加热到50℃，水吸收的热量是 J，电热水器是利用电流的 工作的。图乙所示的电能表读数是 kW?h；若只有电热水器接入电路且正常工作12min，电能表的转盘转过 转。（c水=4.2×103J/（kg?℃））
2、某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其他用电器，只用电热水器给水加热，一段时间后，电能表的示数，由图甲示数变为图乙示数，则该电热水器在这段时间内消耗的电能为 kW?h，等于 J．若消耗电能的87%被水吸收，则可把 kg初温为13℃的水加热至100℃【水的比热容c=4.2×103J/（kg?℃）】。
3、（2018?十堰）在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ，也可能是家里电路中用电器总功率 。
4、（2018?宿迁）如图所小家庭电路中的同一个插排上连接了多个大功率用电器，用电器所接电压是 V，用电器间的连接方式是 ；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的 效应而引发火灾。
5、在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。
（1）打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料 （选填“是”或“不是”）晶体。
（2）打印笔工作有快、慢两档。快档打印时，图中开关S1应处于 状态，若此时温度为250℃，打印笔的电功率是 W
（3）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由。
6、如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（ ）
A．3：4 B．4：3 C．7：3 D．4：7
7、（2018?宁夏）甲灯泡标有“22V 2W“，乙灯泡标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
8、灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A.灯L2比L1亮
B.灯L1、L2实际电压之比为1∶2
C.若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了
D.若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1∶2
9、（2018?南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W
10、小明同学在进行电学知识复习时，针对电阻甲和乙的I﹣U图象，作出了如下判断，正确的是（ ）
A．甲、乙串联在电路中，相同时间内甲、乙产生热量之比为2：1
B．甲、乙并联在电路中，相同时间内甲、乙消耗电能之比为1：2
C．将甲和乙并联，当甲两端电压为2V时，则它们的干路电流为0.6A
D．将甲和乙串联，当它们两端电压为3V时，通过甲的电流为0.6A
11、（2018?岳阳）如图，电源电压恒为4.5V，?的量程为“0～0.6A”，?的量程为“0～3V“，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（ ）
A．?的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大总功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω
12、如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A.L1灯头断路 B.L2灯头短路 C.L1灯头短路 D.L2灯头断路
13、如图所示是电阻甲和乙的U—I图像，下列说法正确的是（ ）
A．甲、乙两元件的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
14、下列有关生活用电的说法，错误的是（ ）
A．在发生触电事故的现场，一定要先切断电源，再采取急救措施
B．有金属外壳的家用电器外壳一定要接地，防止发生触电事故
C．使用试电笔时，手指要接触笔尾的金属体
D．当电路中电流过大时，漏电保护器会迅速切断电路
15、智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
A．降低了电池的输出电压 B．减小了电池的输出电流
C．减小了电子线路的电阻 D．增大了电池的输出功率
16、如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
（2018?扬州）按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路。
18、（2018?百色）在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接的电路如图甲所示，电源电压为3V。
（1）本实验测量电功率的原理是 。
（2）连接电路时，开关应 （选填“断开”或“闭合”），滑动变阻器的滑片应滑到阻值最大的位置，可以起到 作用。
（3）按图甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是 （选填“灯泡短路”、“灯泡断路”或“变阻器断路”）。
（4）排除故障后，闭合开关，移动滑动变阻器滑片P到某处，电压示数为2.6V，则小灯泡消耗的实际功率 （选填“大于”、“小于”或“等于”）额定功率；为了测定小灯泡的额定功率，应将滑动变阻器滑片P向 （选填“A”或“B”）端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为 W。
（5）某兴趣小组的同学想接着研究电流与电压的关系，于是将图甲中的小灯泡换成了定值电阻，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数，多次测量的目的是为了 （选填“减小实验误差”或“寻找普遍规律”）。
19、小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。
（1）请你将图甲中电路图补充完整。
（2）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器使电压表V1的示数为 V，此时电压表V2的示数如图乙所示，则小灯泡的额定功率为 W。
（3）她还进一步设计出了如图丙所示电路图测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为 A时，再读出电流表A1的示数，即可计算小灯泡的额定功率。
（4）小明说，利用丙图，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件（灯丝电阻随温度而变化），可以测出未知电阻Rx的阻值方法为：调节滑动变阻器，使电流表A1的示数为 A时，读出电流表A2的示数，即可计算Rx的阻值。
20、将电阻R1、R2串朕后接在电路中。如图所示，在a、b间接一根导线时，电路中的电功率将变为原来的4倍；在a、b向接电压表吋。其示数为3V，在a、b间接电流表时，其示数为1A．求：
（1）电压U；
（2）R1的阻值；
（3）电路的总功率。
21、现有一个可调电压电源，一个滑动变阻器R（铭牌上标有“50Ω 2A”的字样），一个电压表，A、B、C三盏小灯泡规格分别为：A灯“6V 3W”、B灯“6V 4.8W”、C灯“6V 6W”，三盏小灯泡的电流电压关系如图甲所示，即三个灯的电阻随实际功率变化而变化。在保证电路安全的情况下，进行以下实验
（1）若将A、B、C三盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，求经过2.5min，三盏小灯泡消耗的总电能为多少J
（2）若将A、B、C三盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，求此时C灯的实际电功率
（3）若将电路元件按如图乙所示连接，电源电压调节为20V，当滑动变阻器滑片在某个点时，电压表读数为15V，求将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围
课堂达标检测参考答案：
1、6.3×106；热效应；2014.1；1200
2、2.1；7.56×106；18
3、并联；短路；过大
4、220；并联；热
5、（1）不是；（2）闭合；打印笔的电功率是80W；
（3）当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；
当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升。
6、A
7、C
8、A
9、B
10、C
11、D
12、B
13、C
14、D
15、B
18、（1）P=UI；（2）断开；保护电路的；（3）灯泡断路；（4）大于；A；1.25；（5）寻找普遍规律。
19、（1）略；（2）3.8；0.76；（3）0.38；（4）0.2
20、（1）电压U为4V；
（2）R1的阻值为4Ω；
（3）电路的总功率为1W
21、（1）若将A、B、C三盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，经过2.5min，三盏小灯泡消耗的总电能为2070J；
（2）若将A、B、C三盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，此时C灯的实际电功率为1W；
（3）若将电路元件按如图乙所示连接，电源电压调节为20V，当滑动变阻器滑片在某个点时，电压表读数为15V，求将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围是30Ω～12.5Ω。
