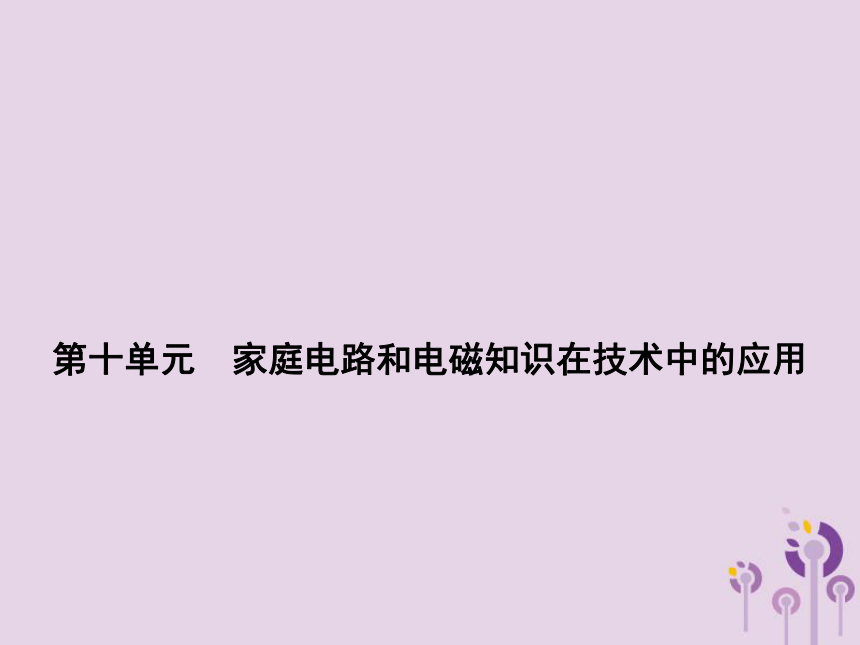

第十单元　家庭电路和电磁知识在技术中的应用

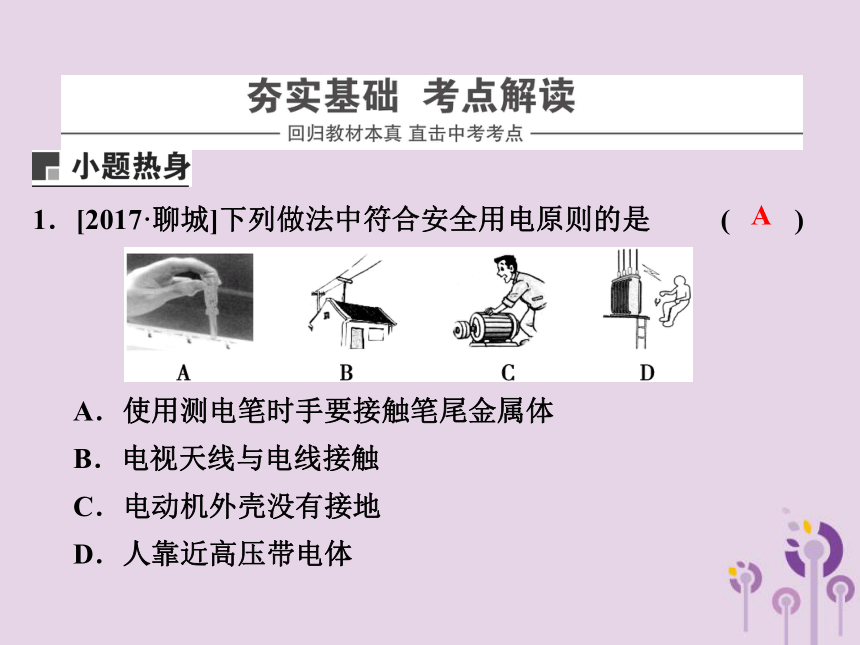

1．[2017·聊城]下列做法中符合安全用电原则的是 (　 　)



A．使用测电笔时手要接触笔尾金属体
B．电视天线与电线接触
C．电动机外壳没有接地
D．人靠近高压带电体
A

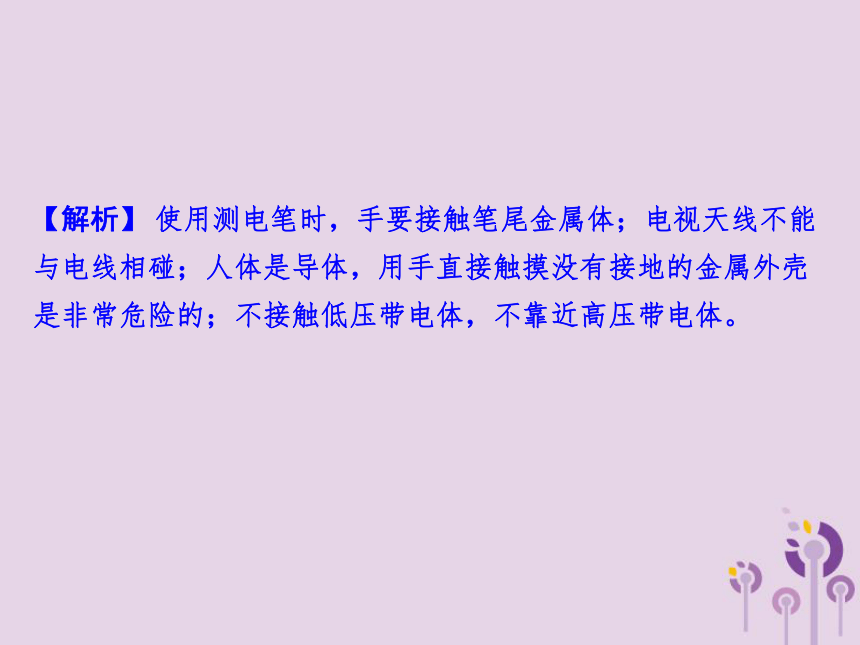

【解析】 使用测电笔时，手要接触笔尾金属体；电视天线不能与电线相碰；人体是导体，用手直接触摸没有接地的金属外壳是非常危险的；不接触低压带电体，不靠近高压带电体。

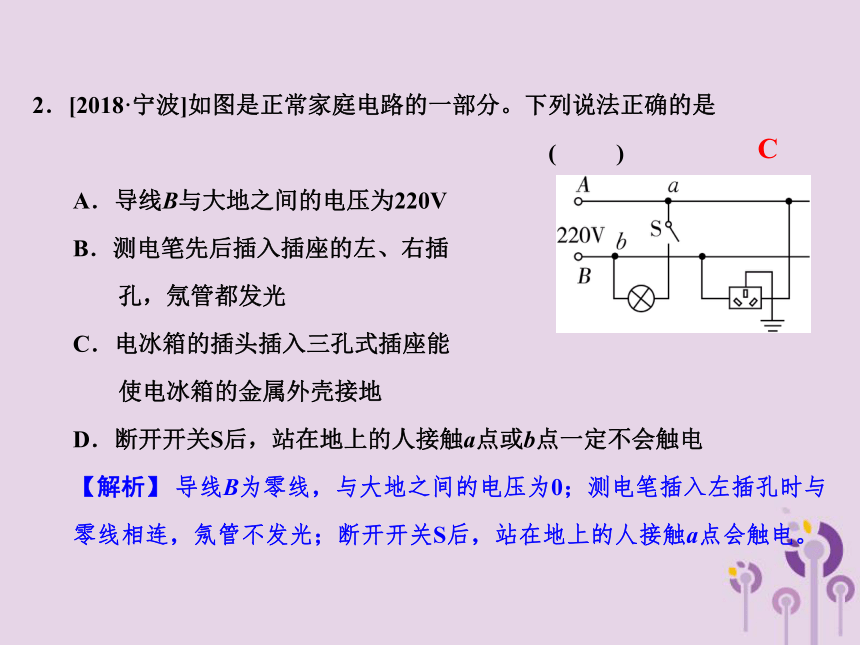

2．[2018·宁波]如图是正常家庭电路的一部分。下列说法正确的是 (　 　)
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左、右插
孔，氖管都发光
C．电冰箱的插头插入三孔式插座能
使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
【解析】 导线B为零线，与大地之间的电压为0；测电笔插入左插孔时与零线相连，氖管不发光；断开开关S后，站在地上的人接触a点会触电。
C

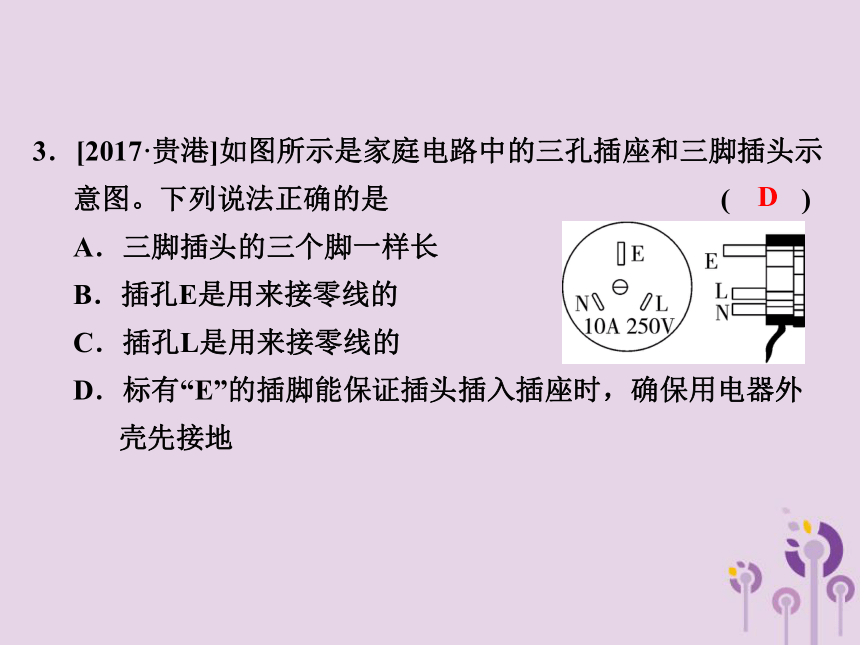

3．[2017·贵港]如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是 (　 　)
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插头插入插座时，确保用电器外
壳先接地
D

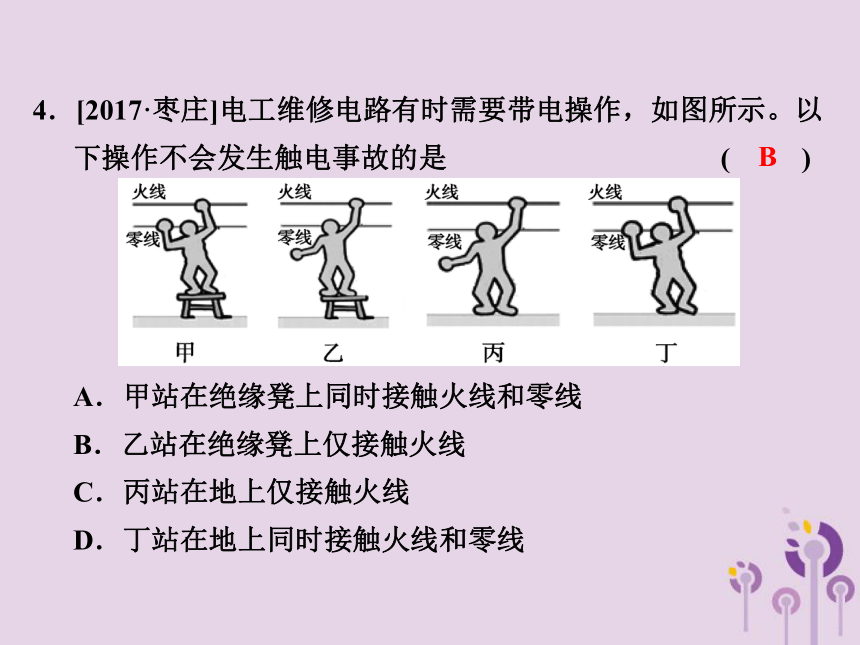

4．[2017·枣庄]电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是 (　 　)




A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
B

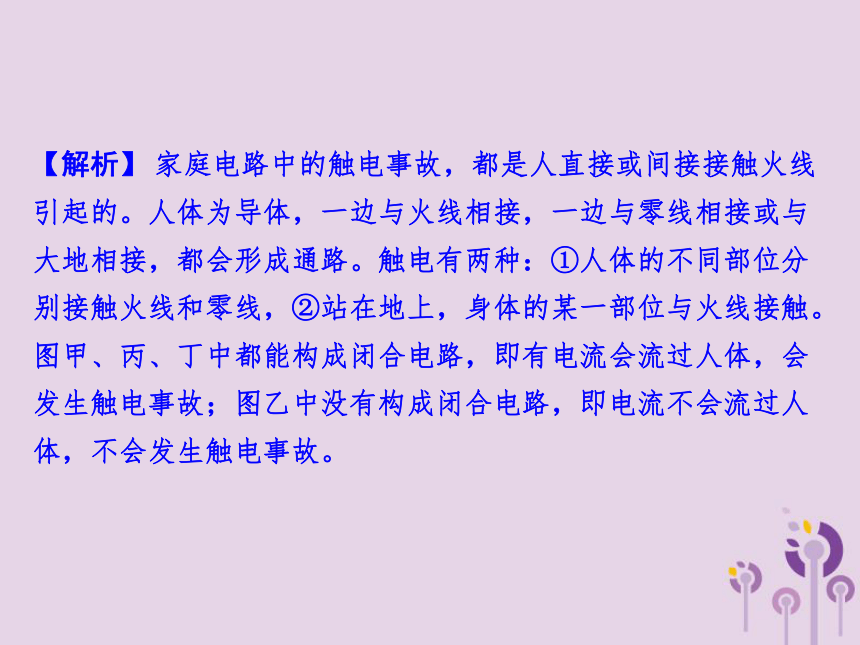

【解析】 家庭电路中的触电事故，都是人直接或间接接触火线引起的。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路。触电有两种：①人体的不同部位分别接触火线和零线，②站在地上，身体的某一部位与火线接触。图甲、丙、丁中都能构成闭合电路，即有电流会流过人体，会发生触电事故；图乙中没有构成闭合电路，即电流不会流过人体，不会发生触电事故。

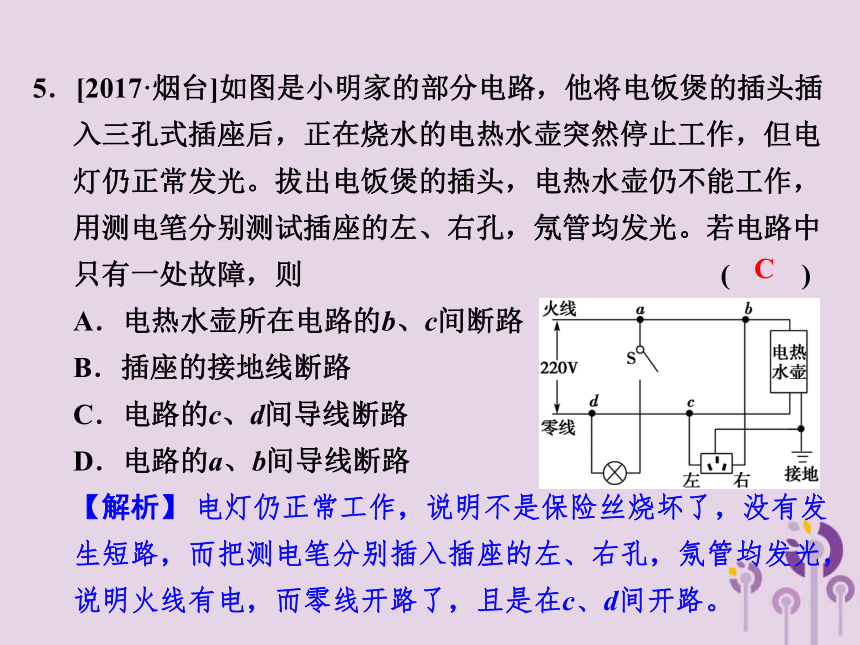

5．[2017·烟台]如图是小明家的部分电路，他将电饭煲的插头插入三孔式插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则 (　 　)
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
【解析】 电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右孔，氖管均发光，说明火线有电，而零线开路了，且是在c、d间开路。
C

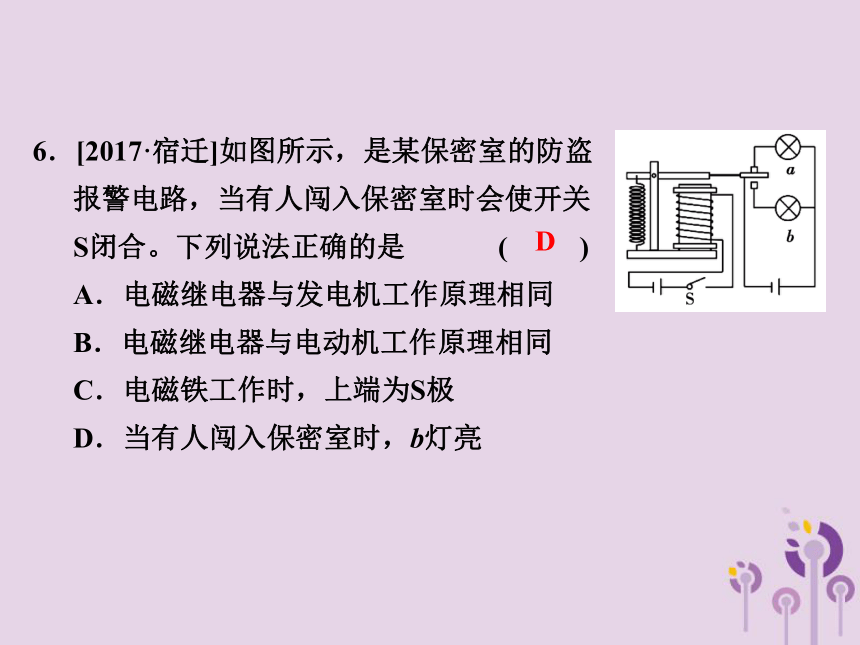

6．[2017·宿迁]如图所示，是某保密室的防盗
报警电路，当有人闯入保密室时会使开关
S闭合。下列说法正确的是 (　 　)
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时，b灯亮
D

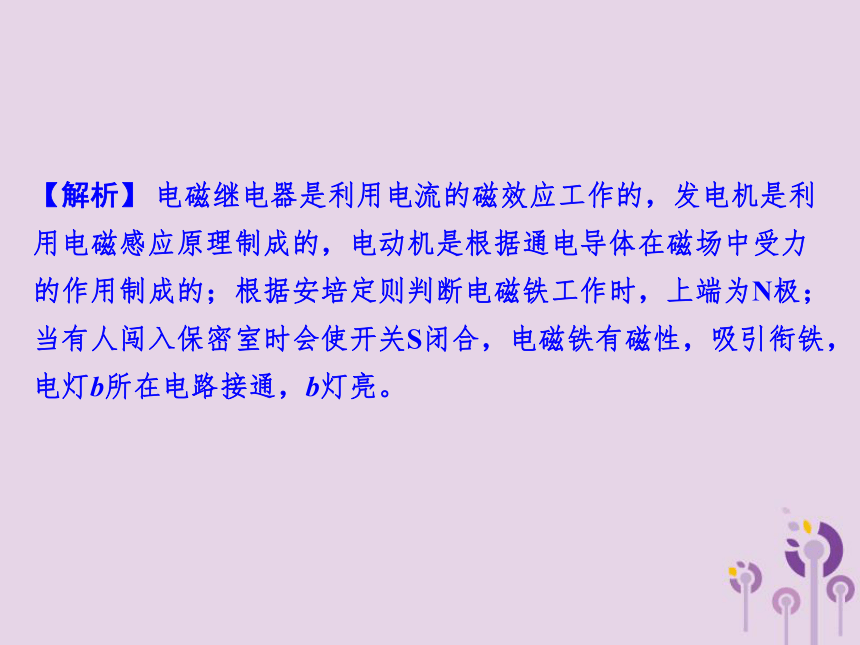

【解析】 电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电导体在磁场中受力的作用制成的；根据安培定则判断电磁铁工作时，上端为N极；当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮。
一、家庭电路

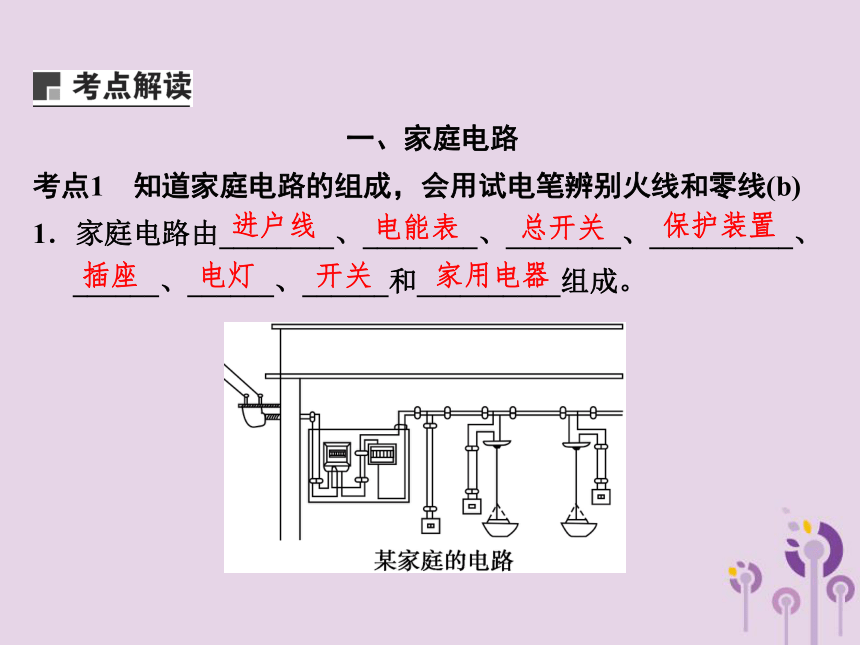

考点1　知道家庭电路的组成，会用试电笔辨别火线和零线(b)
1．家庭电路由________、________、________、__________、______、______、______和__________组成。
进户线
电能表
总开关
保护装置
插座
电灯
开关
家用电器
2．家庭电路的各种用电器是______接入电路的，控制各种用电器工作的开关必须与用电器______。
并联
串联
3．插座：并联在电路中，一般有两孔式和三孔式之分。
三孔式插座：左零______上接地。与三
孔式插座对应的三孔插头中间脚要与用电
器的金属外壳相接，这样可以防止用电器
的金属外壳漏电而发生触电事故。接大功率用电器的插座一般在火线上接保险丝。
右火
4．测电笔：辨别____________的工具。如图所示为测电笔的结构图，其中笔尖金属体和金属笔卡均为导体，电阻起保护作用。氖管在笔尖接触______时会发出______，在接触零线时不发光，这就是区分火线和零线的原理。



5．测电笔正确的使用方法：手触__________；笔尖金属体触____________。两种错误的使用方法：手没触金属笔卡(此时笔尖金属体接触火线或零线都不发光)；手触笔尖金属体(会造成触电事故)。
火线和零线
火线
红光
金属笔卡
火线或零线
考点2　知道熔断器和断路器的作用(a)
1．熔断器
(1)作用：当电路中电流过大时，熔断器内的保险丝会__________。保险丝一般装在______上。
(2)材料：一般由_____________________的金属合金制成。
(3)选择：保险丝的额定电流______________电路中正常工作时的电流。
自动熔断
火线
电阻率大、熔点较低
等于或稍大于
保险丝
金属合金保险丝，电阻较大熔点低。
过粗烧线不保险，过细电路常断电。
选择合适保险丝，千万别用铁铜丝。
记忆卡片
2．断路器
(1)作用：替代闸刀开关和熔断器。断路器上标有额定电流，当流过断路器的电流超过额定电流时，断路器会自动断开，切断电路，从而起到保护电路的作用。
(2)优点：相比熔断器，断路器能手动切断电路，也能手动复位，使用方便、安全。
二、安全用电常识
考点　了解安全用电常识，知道不高于36伏特的电压是安全电
压(a)
1．我国家庭电路的电压是______。一般情况下__________的电压才是安全的。
2．触电
(1)触电是指通过人体的电流达到一定值时对人体造成的伤害事故。
220V
36V以下
(2)常见的触电现象：
3．火线零线并排走，零线直接进灯座；火线接上熔断器，通过开关再接灯。
4．安全用电的原则：________低压带电体(安全电压的带电体除外)，__________________。
单线
双线
高压电弧
跨步
不接触
不靠近高压带电体
三、电磁知识在技术中的应用
考点1　描述电磁知识在技术中的应用(a)
1．发电机是根据______________制成的。
能量转化：________转化为______。
2．电动机是利用______________________的原理制成的。
能量转化：______转化为________。
电磁感应原理
机械能
电能
通电线圈在磁场中转动
电能
机械能
3．发电机与电动机的异同
4．电磁起重机、电磁继电器及磁悬浮列车都是由________制成的。
5．磁带、磁卡等是利用磁性材料的______来记录信息的产品。
电磁铁
磁化
电动机 发电机
原理图
主要构造 磁极、线圈、电刷
工作原理 通电线圈在磁场中受力而转动 电磁感应
能量转化 电能→机械能 机械能→电能
在电路中相当于 用电器 电源
区别 有电源(先电后动) 无电源(先动后电)
考点2　关注电磁学发展史的典型事例(a)
1．______________是由奥斯特首先发现的。奥斯特实验揭示了电现象与磁现象之间不是孤立的，而是有密切联系的，奥斯特实验是第一个揭示电与磁联系的实验。
2．1831年英国物理学家________发现了电磁感应现象。
考点3　感知电磁现象的发现对社会发展的作用(b)
电磁感应现象的发现带来了____能的大规模生产和利用，开辟了电气化的新纪元。
电流的磁现象
法拉第
电
【考点延伸】
列举在自然界或生命活动中的电现象
自然界或生命活动中的电现象
(1)发电的动物，如电鳗。
(2)人体电流：人在肌肉运动及神经传导信息至大脑时会产生极微弱的电流。人体内的心脏在每一次周期性的跳动中，心脏内某些部位间的电压发生有规律的变化。这种生物电通过心脏周围的导电组织和体液，反应到身体各部位，使身体各部位间电压随心脏的跳动发生有规律的变化。大脑皮层中神经元的生物电活动表现为大脑皮层具有规律性的______改变。
(3)静电：冬天脱毛衣时出现的火花，就是毛衣与皮肤摩擦产生了静电。人体静电的电压最大可达2×104V左右，但由于电流小，没有危险。
电压
考点4　根据具体要求绘制简单的电磁控制电路图(b)
简单的电磁控制电路
电路可以手动控制，或通过外界某因素的变化控制，如利用声控、温控、光控、水位升降控制等。利用____________接通工作电路，使工作电路工作。
电磁继电器
类型一　了解家庭电路
典例 [2018·绍兴]下列有关家庭电路的说法正确的是 (　 　)
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
D
【解析】 家庭电路中的插座与用电器独立工作、互不影响，连接方式应为并联；家庭电路的电压为220V。一般情况下，36V以下的电压对人体才是安全的；测电笔是辨别火线和零线的工具，不能辨别零线和地线。
跟踪训练 [聊城中考]在家庭电路中，插座、螺口节能灯和开关的连接正确的是 (　 　)




　　　　 A　　 B　　 　C　　 　D
【解析】 两孔式插座应该左孔接零线，右孔接火线；三孔式插座应该左孔接零线，右孔接火线，上孔接地线；火线首先应该进开关，再入节能灯顶端的金属点，零线直接接入节能灯的螺旋套。
B
类型二　了解家庭电路的故障
典例 [2017·宿州一模]如图所示的家庭电
路中，闭合开关后灯泡不亮。用测电
笔检测插座的两孔，发现只有插入右
孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是 (　 　)
A．灯丝断了 B．灯泡短路
C．开关接触不良 D．插座短路
A
【解析】 用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用测电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能是灯丝断了。
跟踪训练 [2017·自贡]电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路______。
(2)L0正常发光，说明该支路______。
(3)L0发光呈暗红色，说明该支路______。
【解析】 将额定电压为220V的“校验灯泡”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯泡”恰能正常发光说明该支路短路，“校验灯泡”发光不正常(偏暗)说明该支路工作正常，“校验灯泡”不发光说明该支路断路。
断路
短路
正常
测电笔的使用
1．教材实验原理图
2．实验原理
火线、测电笔、人体和大地构成闭合回路，使氖管发光。
3．实验结果
正确使用时：触火线，氖管发光。
错误使用时：氖管不发光。常见的故障及情况有：手没触金属笔卡；笔尖金属体没有触火线；……
