人教版九年级物理第十五章第二节15.2电流和电路(共44张PPT)

吸引轻小物体
用摩擦的方法使物体带了电

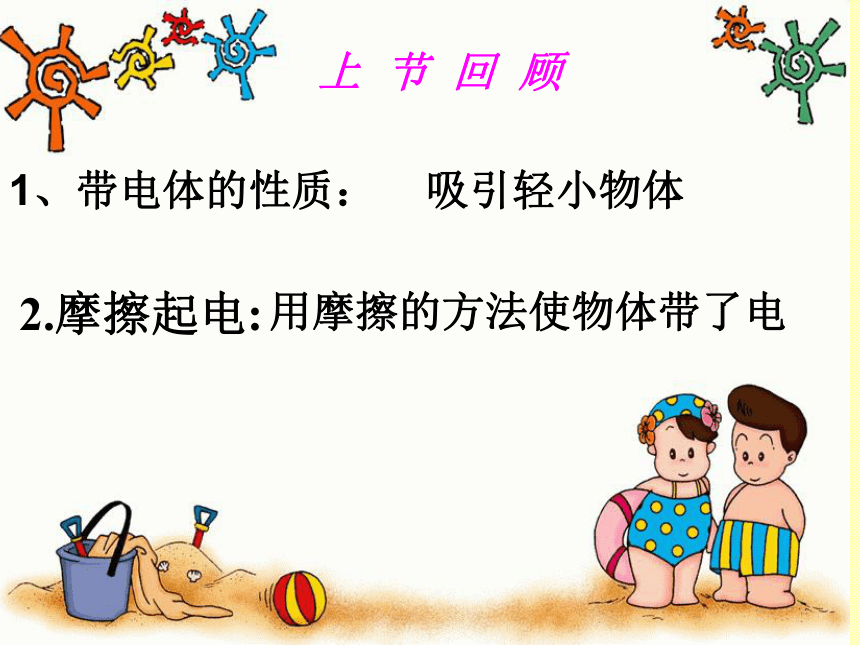

上 节 回 顾
1、带电体的性质：
2.摩擦起电:

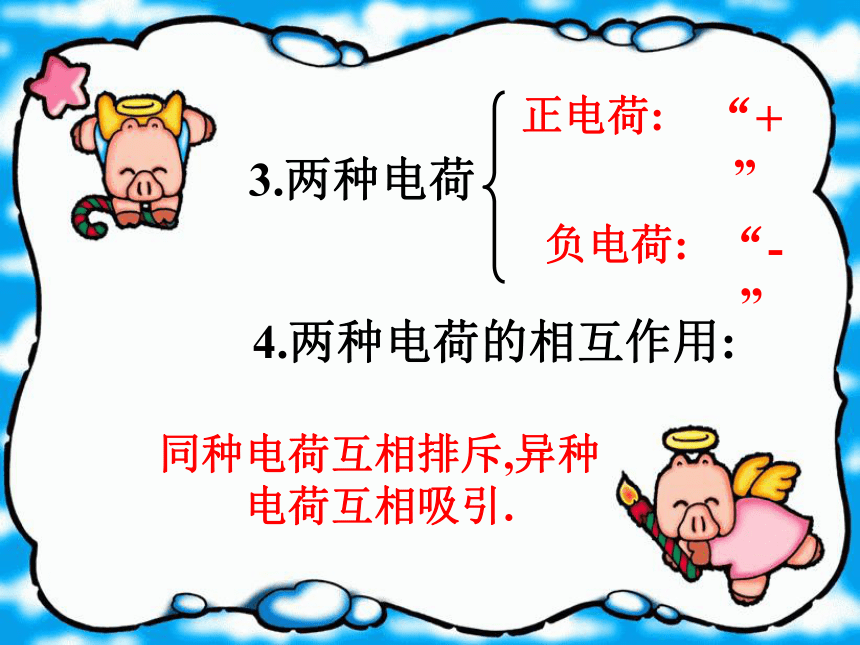

3.两种电荷
正电荷:
负电荷:
4.两种电荷的相互作用:
同种电荷互相排斥,异种电荷互相吸引.
“+”
“-”

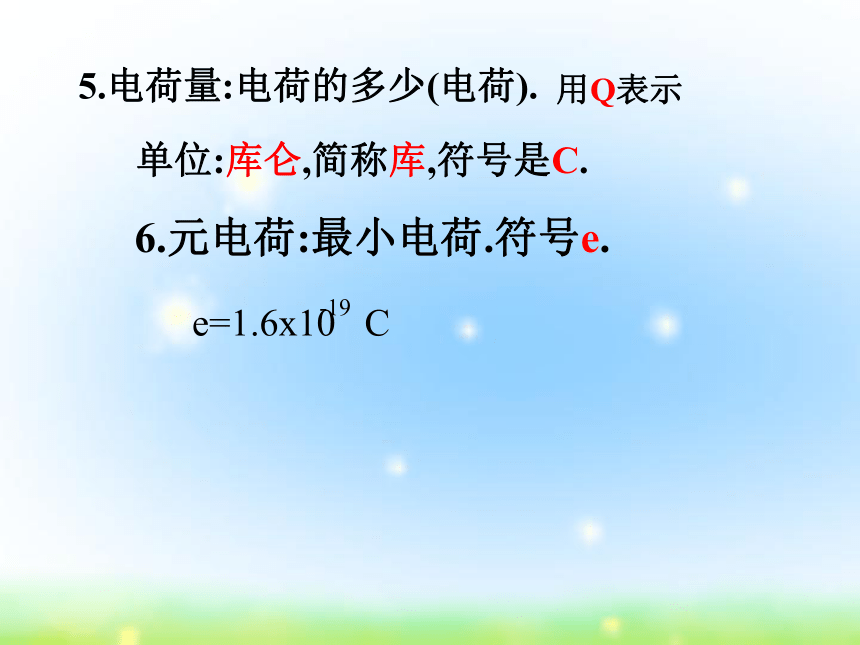

5.电荷量:电荷的多少(电荷).
用Q表示
单位:库仑,简称库,符号是C.
6.元电荷:最小电荷.符号e.
e=1.6x10 C
-19

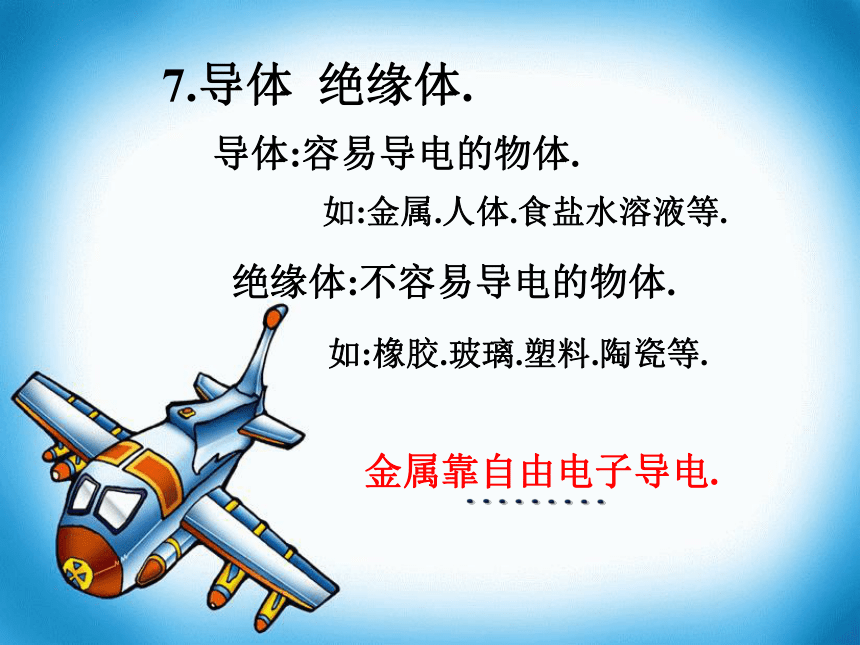

7.导体 绝缘体.
导体:容易导电的物体.
如:金属.人体.食盐水溶液等.
绝缘体:不容易导电的物体.
如:橡胶.玻璃.塑料.陶瓷等.
金属靠自由电子导电.

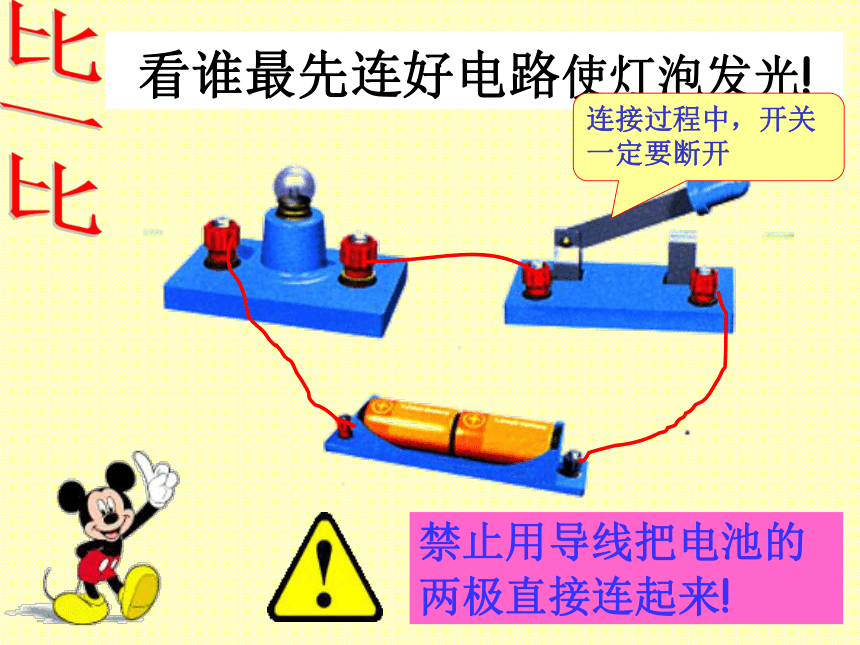

看谁最先连好电路使灯泡发光!
连接过程中，开关一定要断开

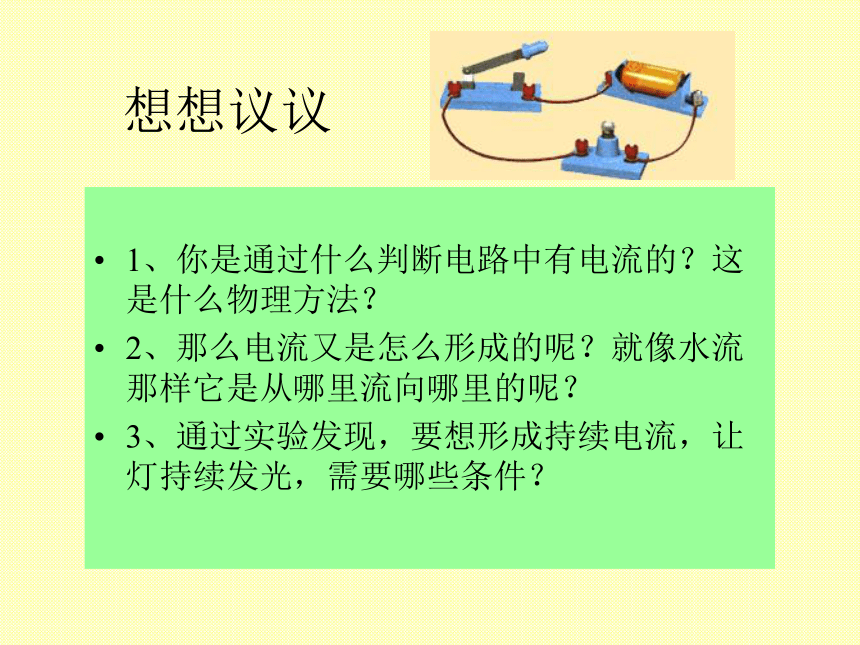

想想议议

1、你是通过什么判断电路中有电流的？这是什么物理方法？
2、那么电流又是怎么形成的呢？就像水流那样它是从哪里流向哪里的呢？
3、通过实验发现，要想形成持续电流，让灯持续发光，需要哪些条件？

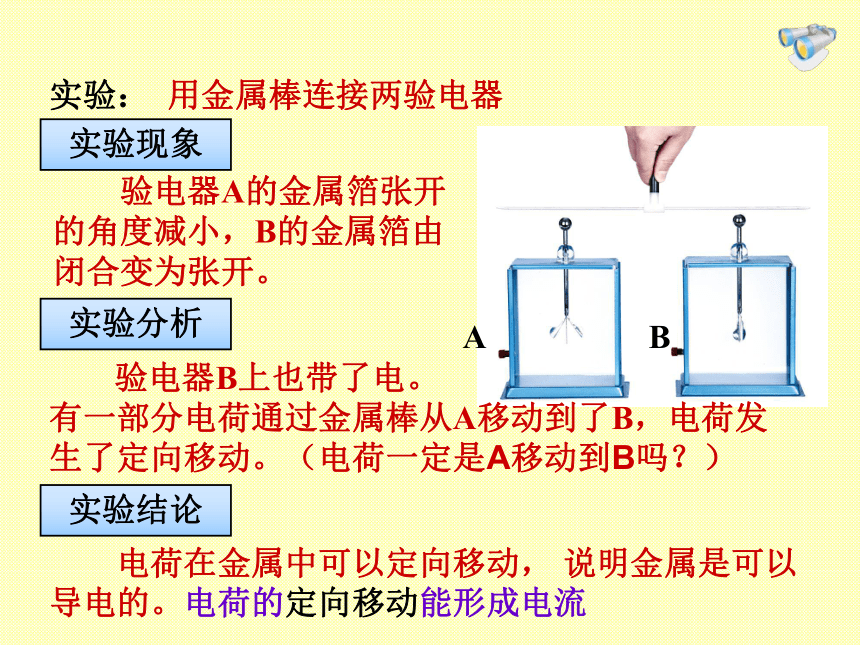

实验：
　　验电器A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
用金属棒连接两验电器
验电器B上也带了电。
有一部分电荷通过金属棒从A移动到了B，电荷发生了定向移动。（电荷一定是A移动到B吗？）
　　电荷在金属中可以定向移动， 说明金属是可以导电的。电荷的定向移动能形成电流
实验现象
实验分析
实验结论
A
B

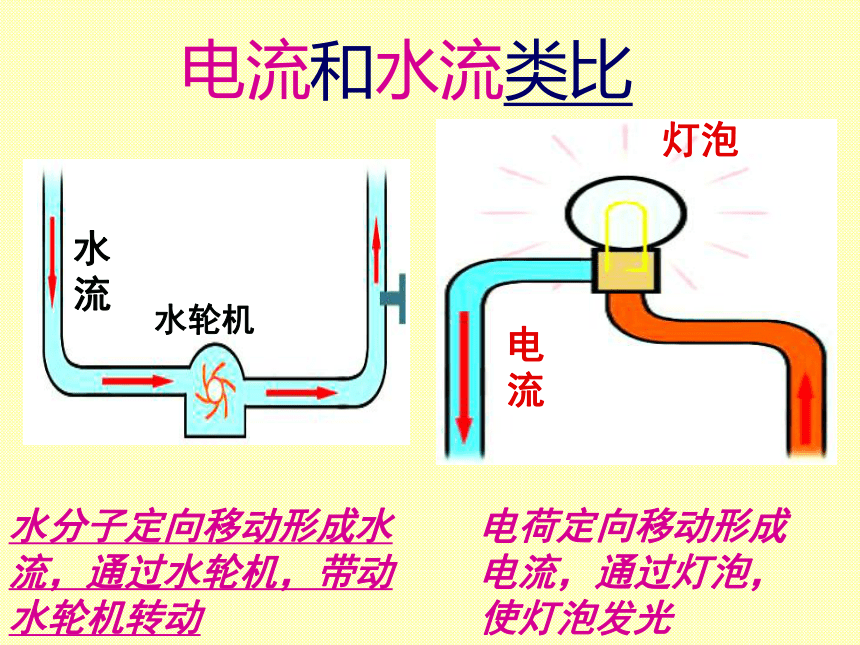

水轮机
水分子定向移动形成水流，通过水轮机，带动水轮机转动
电荷定向移动形成电流，通过灯泡，使灯泡发光
水流
电流和水流类比
灯泡
电流

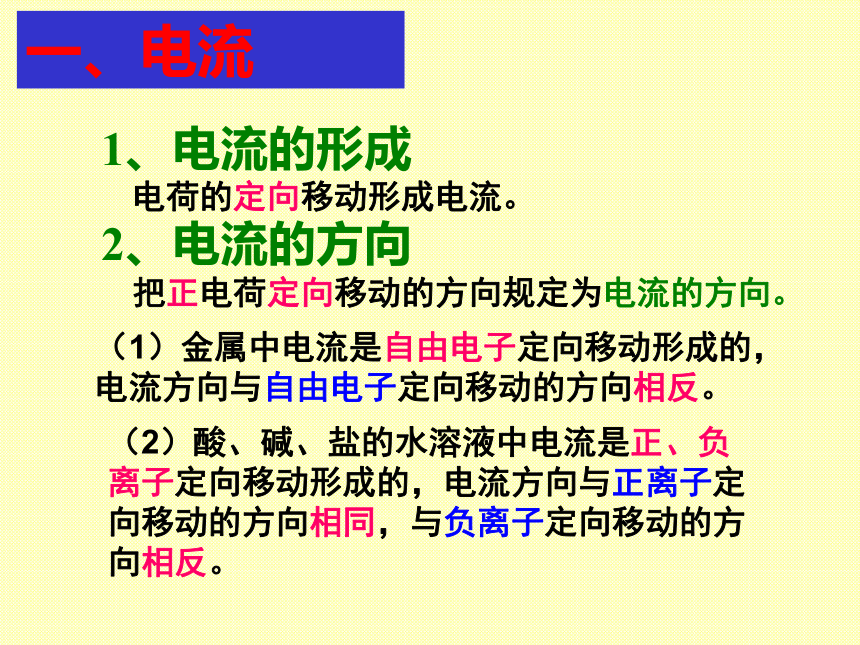

1、电流的形成
一、电流
2、电流的方向
电荷的定向移动形成电流。
把正电荷定向移动的方向规定为电流的方向。
（1）金属中电流是自由电子定向移动形成的，电流方向与自由电子定向移动的方向相反。
（2）酸、碱、盐的水溶液中电流是正、负离子定向移动形成的，电流方向与正离子定向移动的方向相同，与负离子定向移动的方向相反。

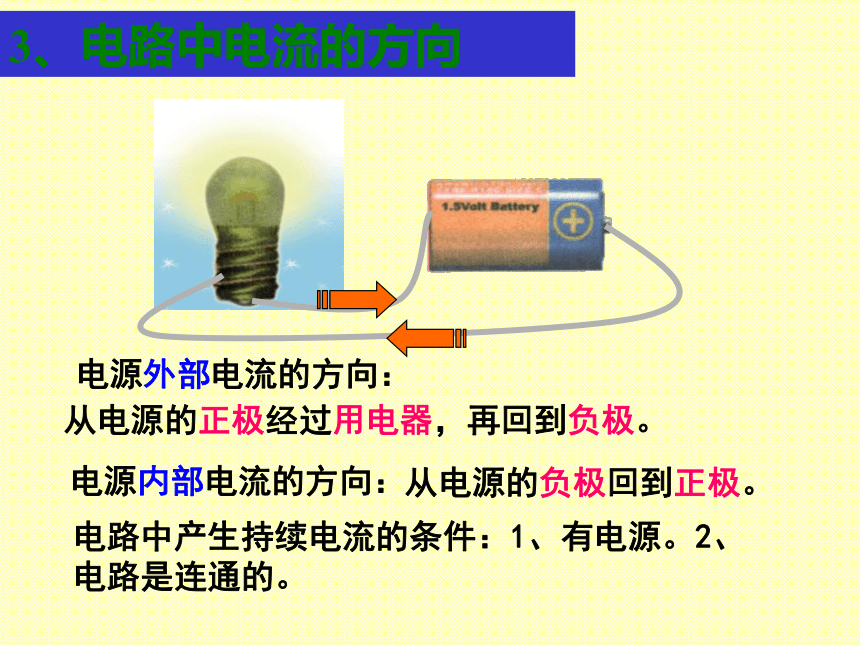

3、电路中电流的方向
电源外部电流的方向：
从电源的正极经过用电器，再回到负极。
电源内部电流的方向：
从电源的负极回到正极。
电路中产生持续电流的条件：1、有电源。2、电路是连通的。
刚才连成的电路中有哪些元件，分别起到什么作用？
二、电路的构成
1、电路的构成
（1）电源
1、作用：提供电能。
2、电源的能量转化：
其它形式的能转化为电能。
电 源
蓄电池
燃料电池
干电池
氧化银电池
多晶硅太阳能电池板
锂电池
2、用电器
（1）电路中消耗电能，把电能转化其他形式的能量，比如转化为光能、内能、机械能等。
（2）我知道的用电器有：
电灯 电视机 电冰箱 电饭堡 电风扇　洗衣机　消毒柜 电脑 电磁炉 。。。。。
用 电 器
电饭堡
电风扇
数码摄像机
电视机
电脑
收音机
3、开关
（1）开关用来控制电流通断
（2）常见的开关有：
拉线开关 按纽开关 拨动开关 声控开关 闸刀开关 触摸延时开关
作用：控制电路通断。
（3）开关
4、导线
（1）连接电路，输送电能
（2）我知道的导线有：
铜芯导线 铝芯导线
三、电路的组成部分及作用：
将电源、开关、用电器用导线连接起来 组成的电流路径叫做电路。

1.电 源：提供电能（把其它形式的能转化成电

能）

2.开关：控制电路通断

3.用电器：消耗电能（把电能转化成其它形式

的能）

4.导线：连接电路，输送电能
具有单向导电性的二极管
电路的三种状态
通路
接通的电路
电路中有电流,通常能供用电器正常工作。
断路（开路）
断开的电路（如断开开关、导线松脱、电灯等用电器烧坏……）
电路中无电流
短路
不经过用电器直接用导线把电源两极连接起来。
电路会有极大的电流，可能会把电源烧坏，这种情况是绝对不允许的。
注意：任何情况下都不能把电池的两端直接连在一起！
电视机电路板





2.元件的符号

1、定义：用统一规定的元件符号表示电路连接情况的图。
四、电路图

怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
怎样画电路图
2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？
怎样画电路图
3、元件不要画在拐角处。
这样正确吗？
怎样画电路图
4、按顺序从正极依次画到负极，或从负极依次画到正极。
画电路图的要求
1、尽量按照实物电路中电流流经的顺序依次规划元件。
2、元件位置安排要适当，分布要均匀。
3、元件不要画在拐角处。
4、整个电路图最好要呈长方形，有棱有角，导线要横平竖直，连接要紧密。
5、养成用字母表示电路元件的好习惯。
怎样画电路图
画出电路图
电子门铃
电子门铃可以用“ ”代替
小 结
1.电流的形成
2.电流的方向
3.电路的组成
4.电路的状态
5.电路图
电荷的定向移动形成电流。
正电荷的定向移动方向为电流的方向。
把电源、开关、用电器用导线连接起来组成电路。
通路、断路、短路。
用统一规定的元件符号表示电路连接情况的图。
每个用电器的图标里藏着一道题，请选择。
下列各组电路元件中，都属于用电器的是（ ）
A、电灯，导线、开关
B、电灯、电铃、电动机
C、导线、灯座、电铃
D、开关、电视机、电烙铁
B
干电池是（ ）
小灯珠是（ ）
金属外壳按键是（ ）
弹簧片和金属外壳是（　 　）
电源
用电器
开关
导线
根据下图的电路图，请连接它的实物图
3、画出下面实物图的电路图。
下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
废旧电池回收，注意环保！
2015年9月 许昌县三高
