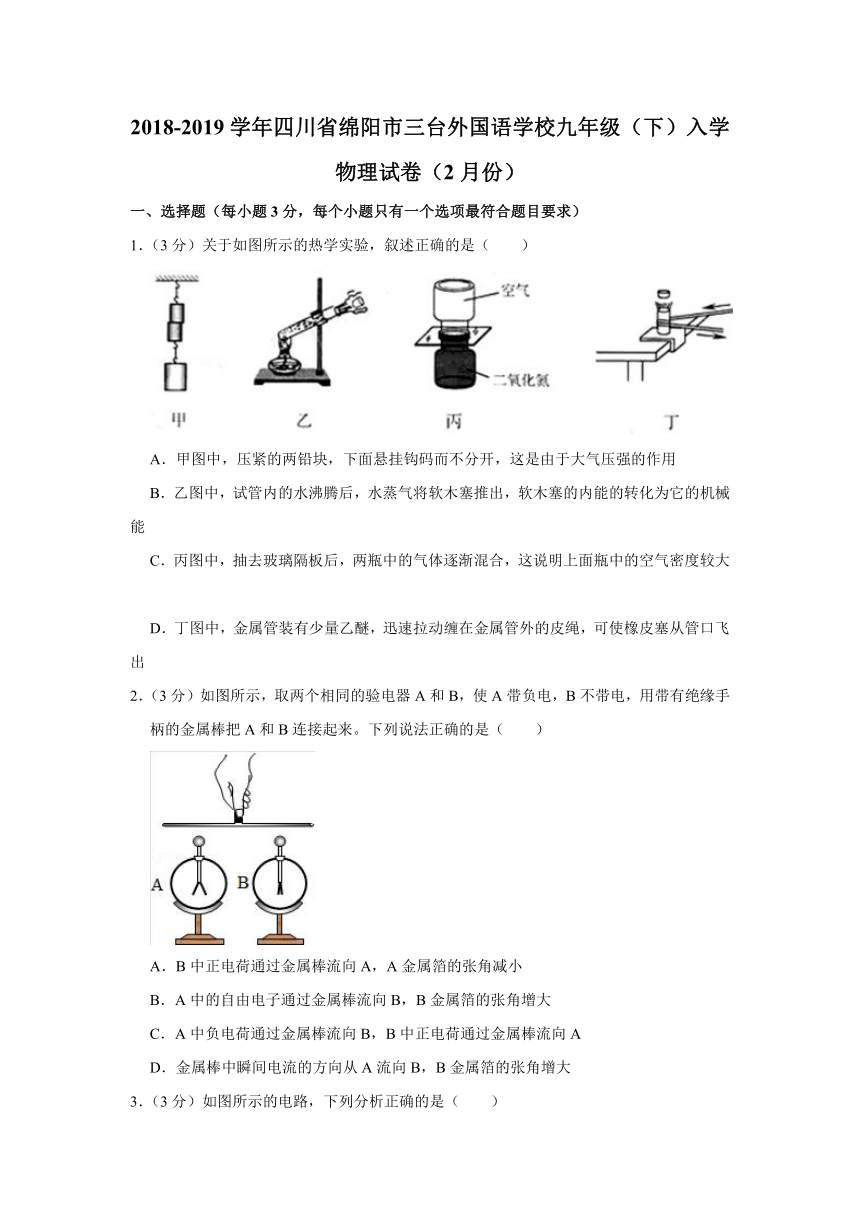

2018-2019学年四川省绵阳市三台外国语学校九年级（下）入学物理试卷（2月份）

2018-2019学年四川省绵阳市三台外国语学校九年级（下）入学物理试卷（2月份）
一、选择题（每小题3分，每个小题只有一个选项最符合题目要求）
1．（3分）关于如图所示的热学实验，叙述正确的是（　　）
A．甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
B．乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能的转化为它的机械能
C．丙图中，抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明上面瓶中的空气密度较大
D．丁图中，金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，可使橡皮塞从管口飞出
2．（3分）如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大

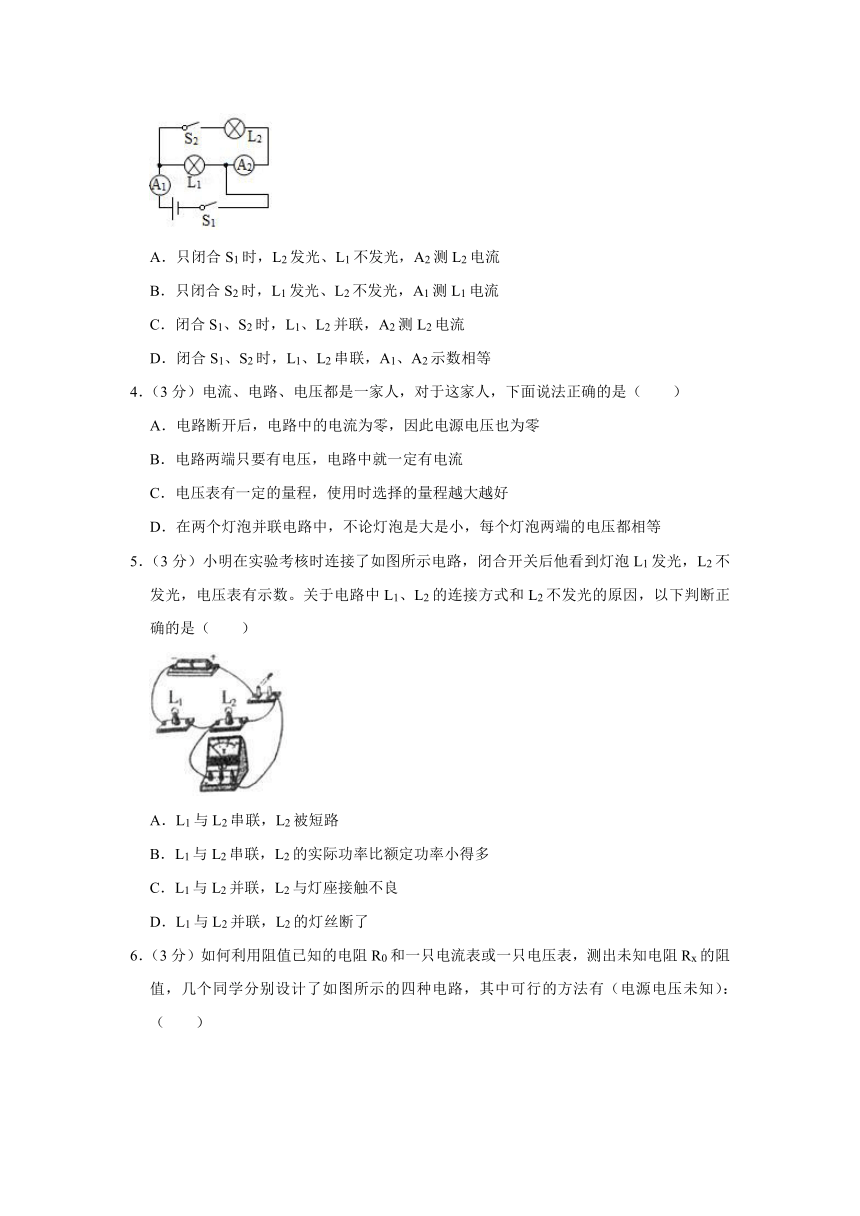

3．（3分）如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
4．（3分）电流、电路、电压都是一家人，对于这家人，下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
5．（3分）小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数。关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（　　）
A．L1与L2串联，L2被短路
B．L1与L2串联，L2的实际功率比额定功率小得多
C．L1与L2并联，L2与灯座接触不良
D．L1与L2并联，L2的灯丝断了

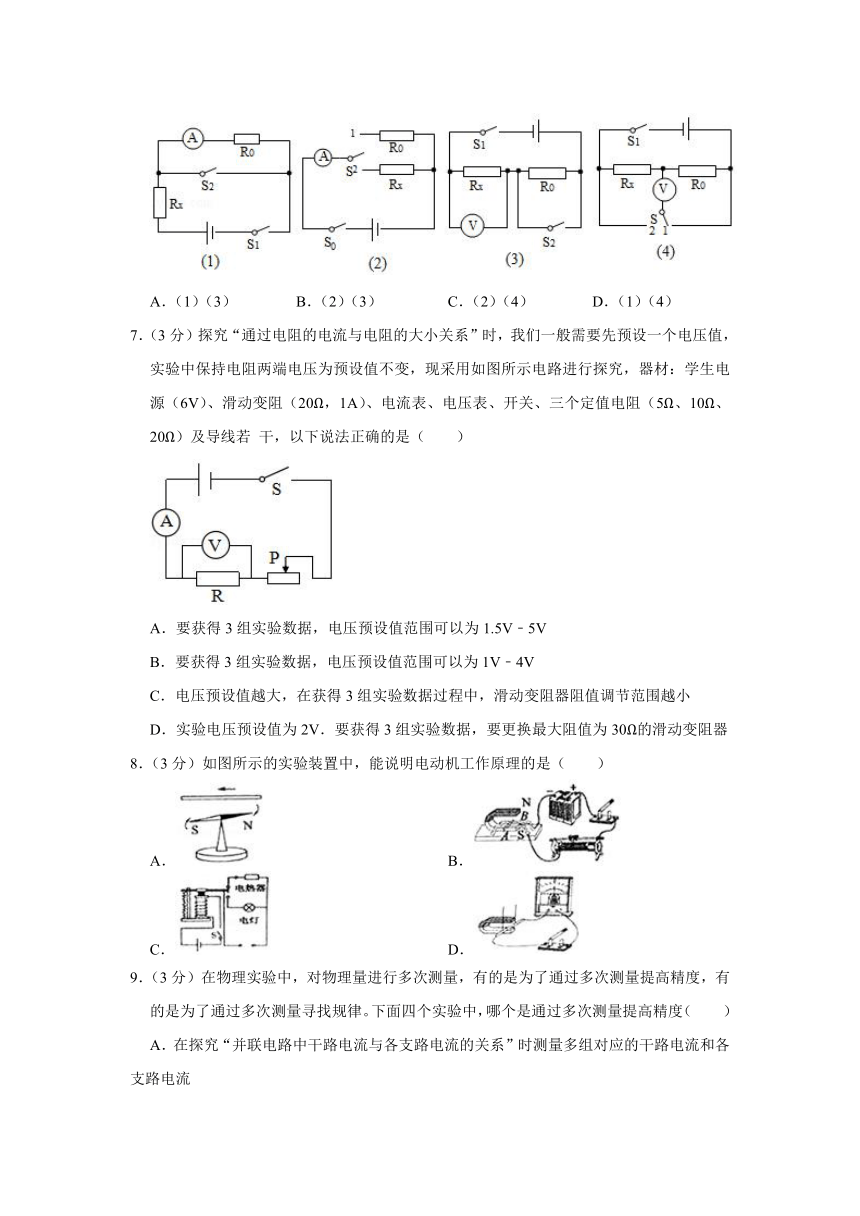

6．（3分）如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）：（　　）
A．（1）（3） B．（2）（3） C．（2）（4） D．（1）（4）
7．（3分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若 干，以下说法正确的是（　　）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
8．（3分）如图所示的实验装置中，能说明电动机工作原理的是（　　）
A． B．
C． D．

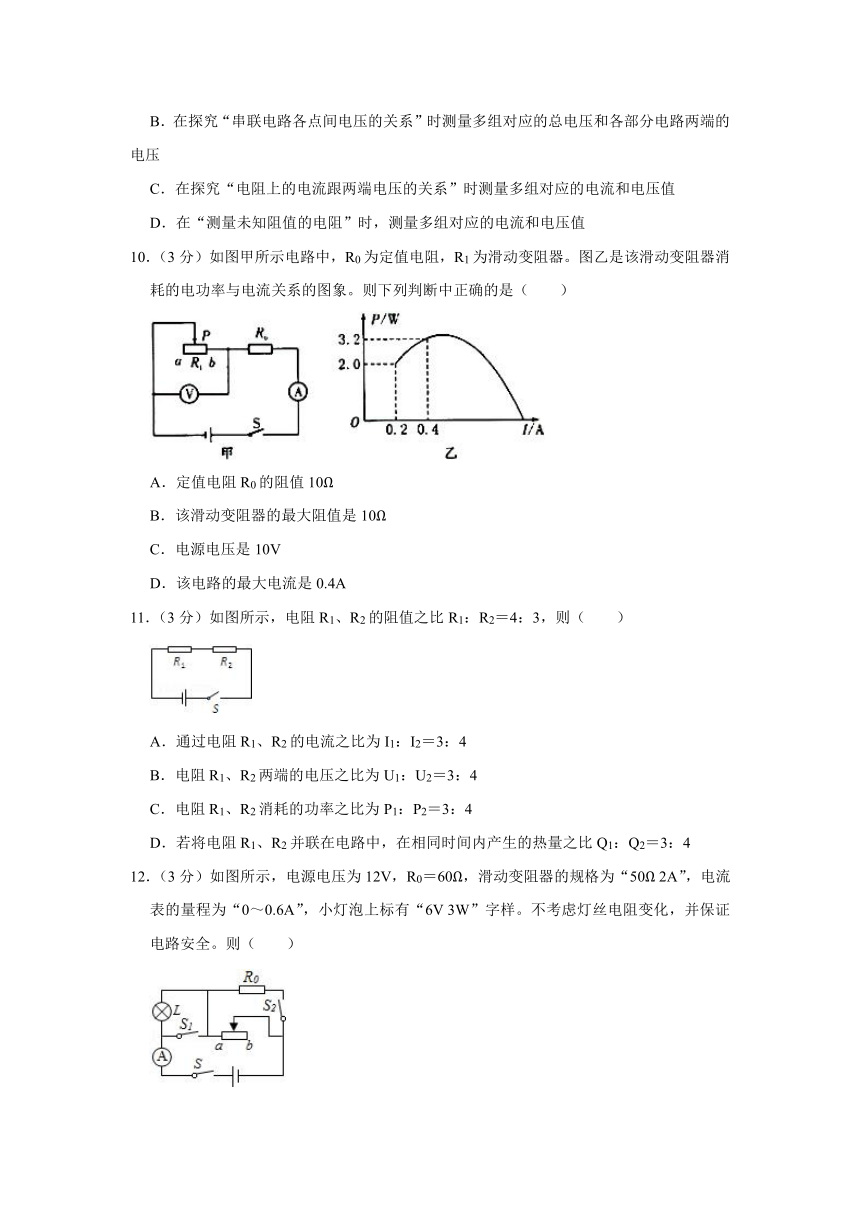

9．（3分）在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。下面四个实验中，哪个是通过多次测量提高精度（　　）
A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流
B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值
10．（3分）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图象。则下列判断中正确的是（　　）
A．定值电阻R0的阻值10Ω
B．该滑动变阻器的最大阻值是10Ω
C．电源电压是10V
D．该电路的最大电流是0.4A
11．（3分）如图所示，电阻R1、R2的阻值之比R1：R2＝4：3，则（　　）
A．通过电阻R1、R2的电流之比为I1：I2＝3：4
B．电阻R1、R2两端的电压之比为U1：U2＝3：4
C．电阻R1、R2消耗的功率之比为P1：P2＝3：4
D．若将电阻R1、R2并联在电路中，在相同时间内产生的热量之比Q1：Q2＝3：4

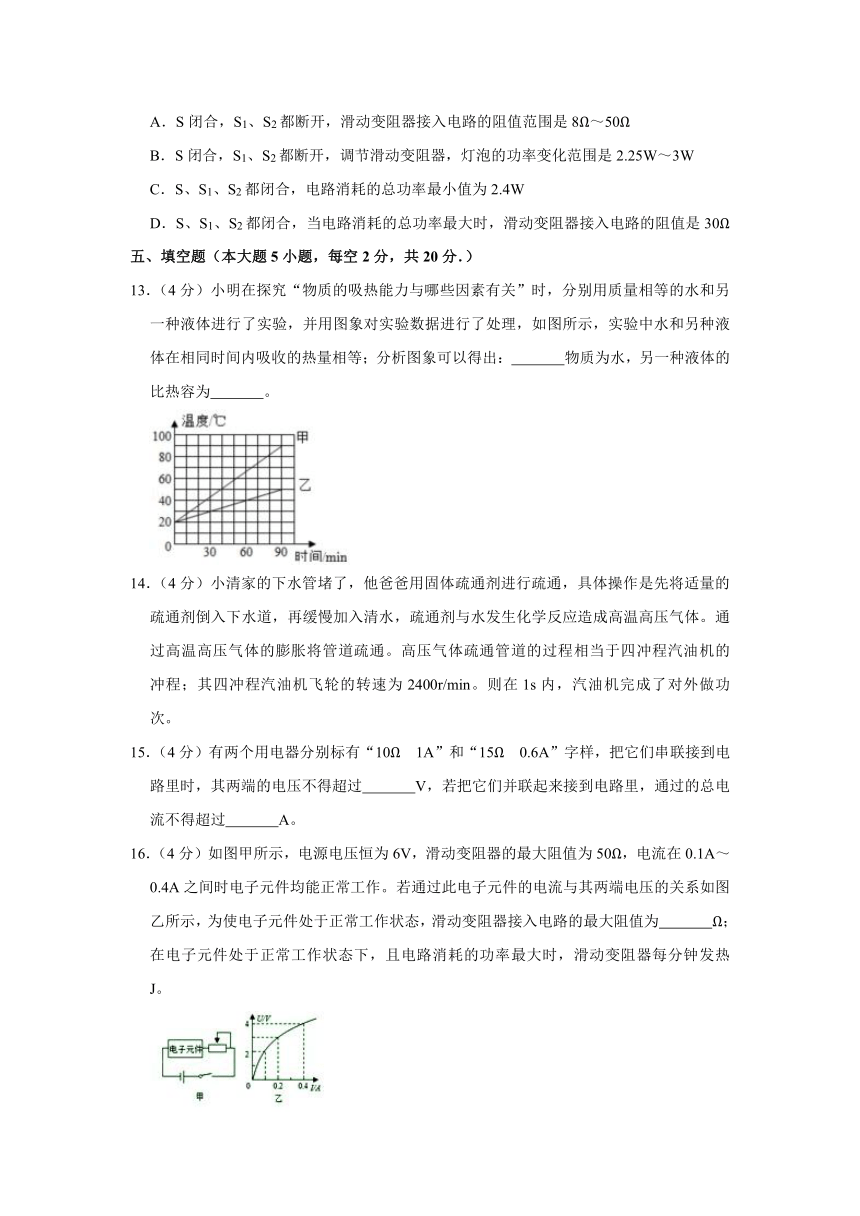

12．（3分）如图所示，电源电压为12V，R0＝60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样。不考虑灯丝电阻变化，并保证电路安全。则（　　）
A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50Ω
B．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3W
C．S、S1、S2都闭合，电路消耗的总功率最小值为2.4W
D．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω
五、填空题（本大题5小题，每空2分，共20分．）
13．（4分）小明在探究“物质的吸热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示，实验中水和另种液体在相同时间内吸收的热量相等；分析图象可以得出：　 　物质为水，另一种液体的比热容为　 　。
14．（4分）小清家的下水管堵了，他爸爸用固体疏通剂进行疏通，具体操作是先将适量的疏通剂倒入下水道，再缓慢加入清水，疏通剂与水发生化学反应造成高温高压气体。通过高温高压气体的膨胀将管道疏通。高压气体疏通管道的过程相当于四冲程汽油机的　 　冲程；其四冲程汽油机飞轮的转速为2400r/min。则在1s内，汽油机完成了对外做功　 　次。
15．（4分）有两个用电器分别标有“10Ω 1A”和“15Ω 0.6A”字样，把它们串联接到电路里时，其两端的电压不得超过　 　V，若把它们并联起来接到电路里，通过的总电流不得超过　 　A。
16．（4分）如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A～0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为　 　Ω；在电子元件处于正常工作状态下，且电路消耗的功率最大时，滑动变阻器每分钟发热　 　J。
17．（4分）如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换，电热器在低温工作时的电功率是　 　W，在高温档工作1min产生的热量是　 　J。
六、实验与探究题
18．（4分）在“比较不同物质吸热的情况”的实验中，所用实验装置如图甲所示。
（1）在两个相同的烧杯中加入初温相同、　 　 相同的水和煤油（ρ水＞ρ煤油）。
（2）水和煤油的温度随时间变化的图象如图乙所示，根据图乙可判断出　 　 的吸热能力强。
19．（6分）实验室购买了一卷标有长度为100m的铜芯漆包线，小科想通过实验测定其实际长度。他首先测得导线横截面积S为1mm2，查阅资料得知现温度下这种导线每米的电阻值为0.017Ω。
（1）利用图甲所示的实物图测出铜导线的电阻。
①实验中，小科在闭合开关前应将滑片P置于最　 　端。（填“左”或“右”）。
②小科通过移动滑片P，测得多组数据，绘制成U﹣I图象如图乙，据此可以判定这卷导线的实际长度　 　100m。（填“大于”、“等于”或“小于”）
（2）小思认为用电子秤测出这卷导线的质量m，利用铜的密度ρ也可以算出实际长度。请你写出这卷导线实际长度L的计算式：L＝　 　（用字母表示）。
20．（9分）在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V，图甲是未连接完整的实验电路。
（1）请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P向左移动时灯泡变亮）。
（2）闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察　 　（选填“电压表”或“电流表”）示数的变化，当电压表的示数如图乙所示时，若要测得小灯泡正常发光时的电阻，滑片P应向　 　（选填“A”或“B”）端移动。
（3）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I﹣U图象，由图象可知，小灯泡正常发光时的电阻是　 　Ω．该实验中，可供选择的滑动变阻器有“5Ω1A”和“10Ω0.5A”及“30Ω1A”，你应选择　 　。
七、综合应用题（本大题2小题，第一题8分，第二题12分．）
21．（8分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图象如图，在第10s时速度达到20m/s，通过的路程为120m。求：
（1）在0～10s内汽车的平均速度；
（2）设汽车在行驶过程中所受阻力不变，大小为f＝4000N，那么在0～10s内汽车发动机产生的牵引力所做的功是多少；
（3）若发动机的转化效率为80%，则需要燃烧多少千克汽油才能使发动机做这么多功。（已知汽油的热值大约为5×107J/kg）
22．（12分）如图甲所示的电路中，R0是标有“6V 6W”字样的元件（阻值不变），R是滑动变阻器，通过小灯泡L的电流随其两端电压变化的图象如图乙所示。闭合开关S，滑动变阻器的滑片P滑到最左端时，R0恰好正常工作。
（1）求电源电压；
（2）滑动变阻器的滑片P在某一位置时，电压表的示数如图丙所示，求此时R接入电路中的阻值；
（3）当灯L消耗的功率为4W时，求R0消耗的功率。

2018-2019学年四川省绵阳市三台外国语学校九年级（下）入学物理试卷（2月份）
参考答案与试题解析
一、选择题（每小题3分，每个小题只有一个选项最符合题目要求）
1．【解答】解：A、甲图表示的是将接触面被削平的两个铅块用力压紧，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开。这个实验说明分子之间存在相互作用的引力，故A错误；
B、在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，故B错误；
C、抽去玻璃隔板后，两瓶中的气体逐渐混合，属于扩散现象，表明分子在不停地做无规则运动，故C错误；
D、金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，克服摩擦做功，金属管和内部乙醚的温度升高，达到乙醚燃点燃烧，产生的高温燃气推动橡皮塞做功，可使橡皮塞从管口飞出。故D正确。
故选：D。
2．【解答】解：（1）A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；
（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A。
故选：B。
3．【解答】解：A、只闭合S1时，电流表A1与L1连入电路，为L1基本电路，因此L1发光，L2不发光，故A错误；
B、只闭合S2时，由于干路上的S1断开，则整个电路处于开路状态，L1、L2不发光，故B错误；
CD、闭合S1、S2时，电流分别流入L1、L2，则L1、L2并联，A1在干路上，A2在L2支路上，则A1测干路电流，A2测L2支路的电流，故C正确，D错误；
故选：C。
4．【解答】解：A、电路断开后，电路中的电流为零，但电压不一定为0，故A错误；
B、电路两端有电压，电路中不一定有电流，要想有电流通过，电路还必须闭合，故B错误；
C、电压表有一定的量程，使用时选择的量程要最接近被测电压，故C错误；
D、在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等，故D正确。
故选：D。
5．【解答】解：由图知，两个灯泡顺次连接，因此L1与L2串联，故CD错误。
因为灯泡L1发光，电压表有示数，所以L2未短路；灯泡的亮度决定于灯泡的实际功率，则L2不发光的原因是L2的实际功率比额定功率小得多，故A错误、B正确。
故选：B。
6．【解答】解：（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。
（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx＝求出电阻。
（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0＝U﹣Ux，根据I0＝，求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0．根据Rx＝求出电阻。
（4）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用。
故选：B。
7．【解答】解：
（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，
当定值电阻最大R＝20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小＝IR＝＝＝0.075A，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大＝＝＝＝60Ω＞20Ω，所以此预设电压值不正确，即A错误；
当定值电阻最大R＝20Ω，当电压预设值最小为1V时，电路中电流最小：I最小＝IR＝＝＝0.05A，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大＝＝＝＝100Ω＞20Ω，所以此预设电压值不正确，即B错误；
（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小。故C正确；
（3）实验电压预设值为2V时，当R＝20Ω时，变阻器需连入阻值最大，
此时电路中电流I＝＝＝0.1A，
此时变阻器连入电路的阻值：R＝＝＝40Ω，故D错误。
故选：C。
8．【解答】解：
A、奥斯特实验，说明了通电导体周围存在磁场，故A不符合题意；
B、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故B符合题意；
C、图为电磁继电器的原理图，是利用电流的磁效应制成的，故C不符合题意；
D、当导体在磁场中做切割磁感线运动时，检流计的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故D不符合题意。
故选：B。
9．【解答】解：A、在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律；不符合题意。
B、在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压，是为了探究总电压和各部分电路两端电压的关系，找到普遍规律；不符合题意。
C、在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值，是为了探究导体中的电流和导体两端电压的关系，不符合题意。
D、在“测量未知阻值的电阻”时，测量多组对应的电流和电压值，采用多次测量电流和电压值，用分别求出的灯泡的电阻取平均值的办法来减小误差，提高精度；符合题意。
故选：D。
10．【解答】解：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图象可知，电路中的最小电流I＝0.2A时，R1的电功率P1＝2W，
由P＝I2R可得，滑动变阻器的最大阻值：
R1＝＝＝50Ω，故B错误；
（2）由图象可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W，
此时R1接入电路的电阻：
R1′＝＝＝20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I′（R0+R1′）＝0.4A×（R0+20Ω），
当电路中的电流I＝0.2A时，电源的电压：
U＝I（R0+R1）＝0.2A×（R0+50Ω），
因电源的电压不变，
所以，0.4A×（R0+20Ω）＝0.2A×（R0+50Ω），
解得：R0＝10Ω，故A正确；
则电源的电压：
U＝I（R0+R1）＝0.2A×（10Ω+50Ω）＝12V，故C错误；
（3）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，
则电路中的最大电流：
I″＝＝＝1.2A，故D错误。
故选：A。
11．【解答】解：
A、因串联电路中各处的电流相等，两电阻串联时通过电阻R1、R2的电流之比为I1：I2＝1：1，故A错误
B、由I＝可得，两电阻两端的电压之比：＝＝＝＝4：3，故B错误；
C、两电阻的功率之比：＝＝＝＝4：3，故C错误；
D、电阻R1、R2并联在电路中时，在相同的时间内产生的热量之比：＝＝＝＝3：4，故D正确。
故选：D。
12．【解答】解：A、S闭合，S1、S2都断开，滑动变阻器与L串联。小灯泡上标有“6V 3W”字样。
小灯泡电阻R＝＝＝12Ω，小灯泡正常发光时的电流I＝＝＝0.5A，
则滑动变阻器接入电路的最小阻值R小＝＝＝12Ω；
滑动变阻器的规格为“50Ω 2A”，则最大阻值R大＝50Ω，故滑动变阻器接入电路的阻值范围是12Ω～50Ω，故A错误；
B、S闭合，S1、S2都断开，滑动变阻器与L串联，其最小电流I最小＝＝＝A，
则灯泡的最小功率P最小＝R灯＝×12Ω≈0.45W，
故灯泡的功率变化范围是0.45W～3W，故B错误；
C、S、S1、S2都闭合，滑动变阻器与R0并联，流经R0的电流I1＝＝＝0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则I2＝＝＝0.24A
则干路上的电流I最小＝I1+I2＝0.2A+0.24A＝0.44A，
电路消耗的总功率最小值P最小＝UI最小＝12V×0.44A＝5.28W，故C错误；
D、由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，
电路中的总电阻R总＝＝＝20Ω，
因滑动变阻器与R0并联，则＝+，即＝+
解得R滑＝30Ω．故D正确。
故选：D。
五、填空题（本大题5小题，每空2分，共20分．）
13．【解答】解：（1）时间相等时，两种液体吸收的热量相等，由图示可以看出，甲液体的温度升高的快，乙液体温度升高慢；利用热量的计算公式Q放＝cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；所以，乙液体的比热容大，所以若A、B两种液体中，一种液体是水，则一定是乙液体；
（2）由题知，而水和液体的质量相同，即m水＝m乙，而水和另种液体在相同时间内吸收的热量相等，
即Q水＝Q甲，则c水m水△t＝c甲m（90℃﹣20℃），带入数据得：
4.2×103J/（kg?℃）×m×（50℃﹣20℃）＝c甲m（90℃﹣20℃），
解得：c乙＝1.8×103J/（kg?℃）。
故答案为：乙；1.8×103J/（kg?℃）。
14．【解答】解：（1）疏通剂与水发生化学反应生成高温高压气体，通过高温高压气体的膨胀将管道疏通，该过程是内能转化为机械能，其中汽油机的做功冲程中也是将内能转化为机械能；
（2）飞轮转速是2400r/min＝40r/s，因一个工作循环有4个冲程，飞轮转2圈，对外做功一次，
所以该汽油机1s可以完成80个冲程，对外做功20次。
故答案为：做功；20。
15．【解答】解：当它们串联接到电路里时，
从题可知，I1＝1A，I2＝0.6A，
∵I1＞I2
∴为了让每一个用电器都工作，串联电路中的电流为I2＝0.6A；
因此串联电路两端的电压为：U＝I2（R1+R2）＝0.6A×（10Ω+15Ω）＝15V；
当它们并联接到电路里时，
U1＝I1R1＝1A×10Ω＝10V，U2＝I2R2＝0.6A×15Ω＝9V，
∵U1＞U2
∴为了让每一个用电器都工作，并联电路两端的电压为U2＝9V，
此时电路中的总电阻为：R＝＝＝6Ω，
故并联电路中干路上允许的最大电流为：I＝＝＝＝1.5A。
故答案为：15V，1.5A。
16．【解答】解：由题意可知，电流在0.1A～0.4A之间时电子元件均能正常工作，
（1）当电路电流最小为0.1A时，滑动变阻器接入电路中的电阻最大，
由图象可知，此时电子元件两端的电压为2V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U1＝U﹣U电子＝6V﹣2V＝4V，
由I＝可得，滑动变阻器接入电路最大阻值：
R大＝＝＝40Ω；
（2）当电路电流最大为0.4A时，电路消耗的功率最大，
由图象可知，电子元件两端的电压为4V，
此时滑动变阻器两端的电压：
U2＝U﹣U电子′＝6V﹣4V＝2V，
滑动变阻器每分钟产生的热量：
Q＝W＝U2I大t＝2V×0.4A×60s＝48J。
故答案为：40；48。
17．【解答】解：根据P＝，当电阻最大时，电功率最小，旋转扇形开关S接触c，即只有R2连入电路时为低温档，
P小＝＝＝2200W
当两电阻并联时，旋转扇形开关S接触c、d时电阻最小，
R并＝＝＝，
在高温档工作1min产生的热量是：
Q高＝t＝×60s＝3.96×105J。
故答案为：2200；3.96×105。
六、实验与探究题
18．【解答】解：
（1）因为在探究“不同物质吸热能力”的实验中，应保证水和煤油的质量相同、吸收的热量相同。所以在两个相同的烧杯中加入初温相同、质量相同的水和煤油。选用相同电加热器的目的是：使水和煤油在相同时间内吸收相同的热量。
（2）根据图乙可知：在质量、升高相同的温度时，a物质的加热时间长，说明a物质吸收的热量比乙物质吸收的热量多；所以物质a的吸热能力强。
故答案为：（1）质量；（2）a。
19．【解答】解：（1）①为了保护电路闭合开关前滑片在阻值最大处即左右端；
②由图象知：R＝＝＝1.6Ω，
因为每1m的电阻为0.017Ω，
所以导线的总长度为L线＝＝94.11m＜100m；
（2）用电子秤测出这卷导线的质量m，铜的密度ρ；
这卷导线的体积：V＝；
这卷导线的长度：L＝＝＝。
故答案为：（1）①右；②小于；（2）L＝。
20．【解答】解：（1）要求滑动变阻器的滑片P向左移动时灯泡变亮，即电流变大，电阻变小，故P以左电阻丝连入电路中，如下所示：
（2）灯在额定电压下正常发光，故闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察电压表示数的变化；
图中电压选用小量程，分度值为0.1V，示数为1.8V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，直到电压表示数为额定电压；
（3）根据绘制了如图丙所示的I﹣U图象知，灯的额定电压下电流为0.25A，由欧姆定律，小灯泡正常发光时的电阻是：
R＝＝＝10Ω；
根据串联电路电压的规律，灯正常发光时，变阻器的电压为：
U滑＝U总﹣U＝4.5V﹣2.5V＝2V，
由欧姆定律，变阻器连入电路中的电阻：
R滑＝＝＝8Ω，
考虑到操作的方便性，故选择的滑动变阻器“10Ω 0.5A”的变阻器。
故答案为：（1）如上所示；（2）电压表；A；（3）10；10Ω 0.5A。
七、综合应用题（本大题2小题，第一题8分，第二题12分．）
21．【解答】解：（1）汽车的平均速度：
v＝＝＝12m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v＝20m/s，
根据二力平衡条件可得，此时牵引力：
F＝f＝4000N，
则汽车的功率为：
P＝＝＝Fv＝4000N×20m/s＝8×104W，
因汽车的功率不变，
故在0﹣10s内汽车发动机产生的牵引力所做的功：
W＝Pt＝8×104W×10s＝8×105J；
（3）由η＝×100%＝，可得：
m＝＝＝0.02kg。
答：（1）在0﹣10s内汽车的平均速度为12m/s。
（2）在0﹣10s内汽车发动机产生的牵引力所做的功是8×105J。
（3）需要燃烧0.02kg汽油才能使发动机做这么多功。
22．【解答】解：
（1）由图，滑片P滑到最左端时，R连入阻值为0，L与R0串联，R0恰好正常工作，即U0＝6V，
由P＝UI，
IL＝I0＝＝＝1A，
由图象乙，此时灯泡两端电压UL＝8V，
所以电源电压：U＝UL+U0＝8V+6V＝14V；
（2）由图丙电压表使用0﹣15V量程，分度值0.5V，电压表示数为3V，即：U0′＝3V，
由P＝，所以R0＝＝＝6Ω，
此时电路中电流：I′＝IL′＝IR＝I0′＝＝＝0.5A，
由乙图象此时灯泡电压UL′＝2V，
所以R两端电压UR＝U﹣UL′﹣U0′＝14V﹣2V﹣3V＝9V，
此时R接入电路中的阻值：R＝＝＝18Ω；
（3）由乙图象，当灯泡电压为5V时，电流为I″＝0.8A，由P＝UI可知，此时灯泡功率为4W，
所以R0消耗的功率：P0＝I″2R0＝（0.8A）2×6Ω＝3.84W。
答：（1）电源电压为14V；
（2）滑动变阻器的滑片P在某一位置时，R接入电路中的阻值为18Ω；
（3）当灯L消耗的功率为4W时，R0消耗的功率为3.84W。
