课件74张PPT。光学作图专题练习

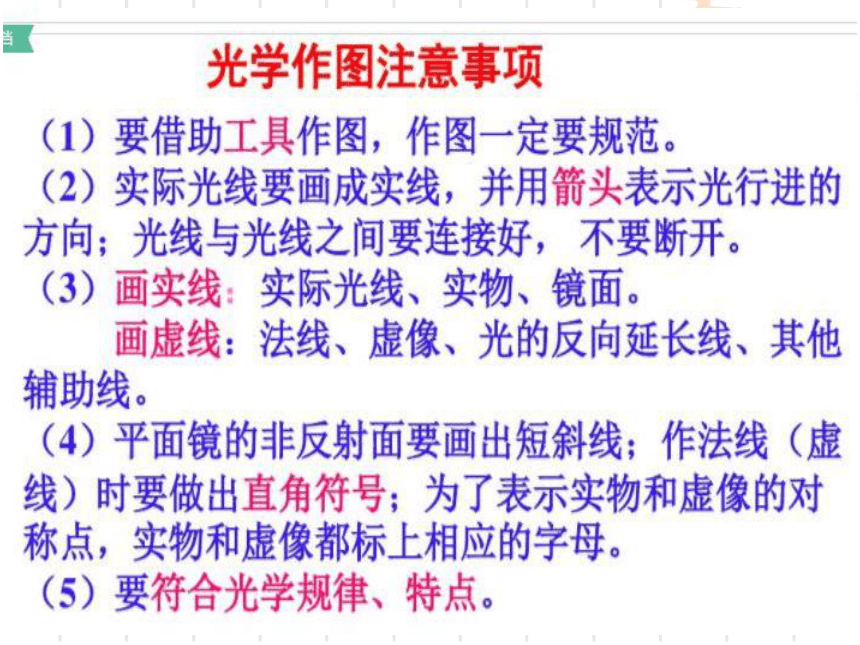

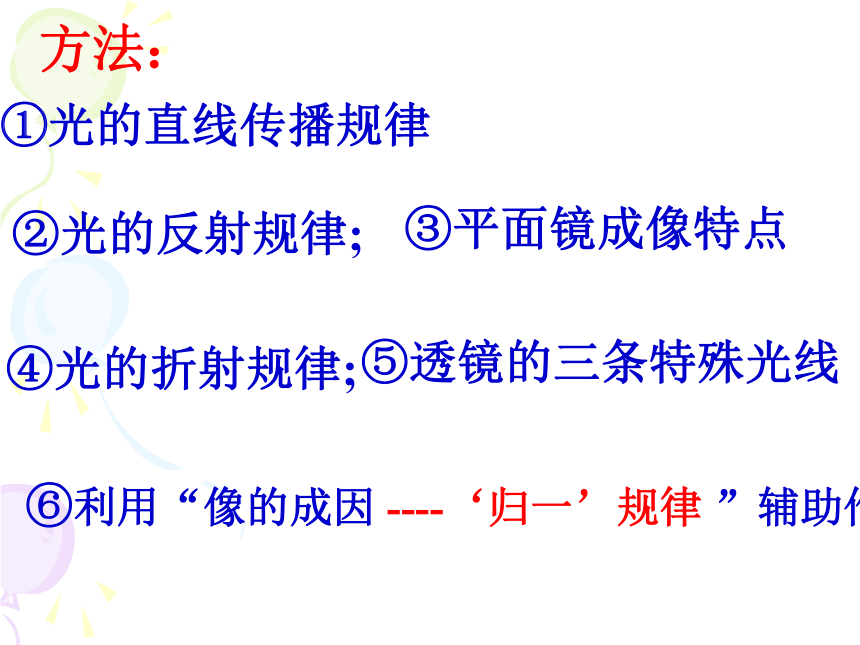

方法：⑥利用“像的成因 ----‘归一’规律 ”辅助作图 ②光的反射规律; ④光的折射规律;①光的直线传播规律③平面镜成像特点⑤透镜的三条特殊光线考点1 光的直线传播作图

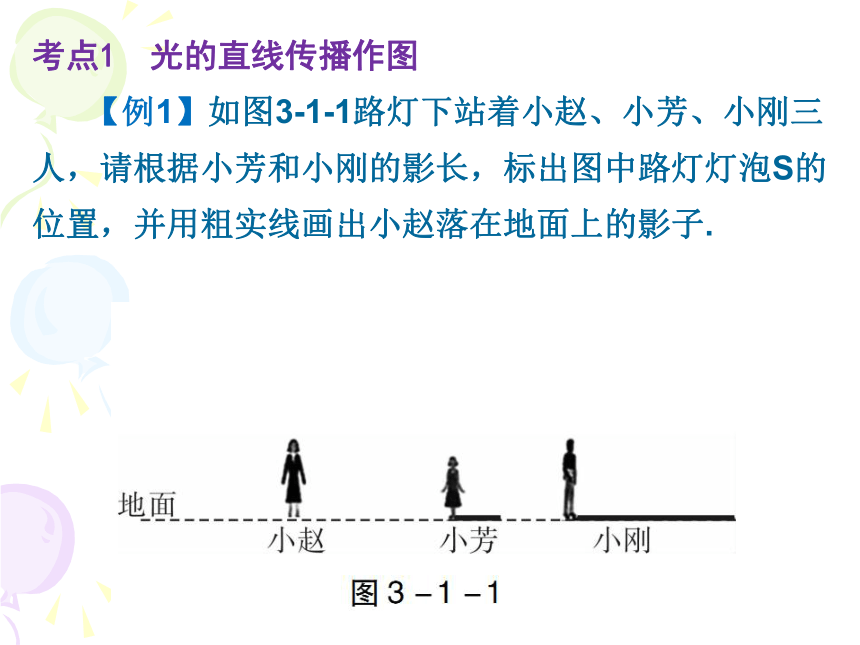

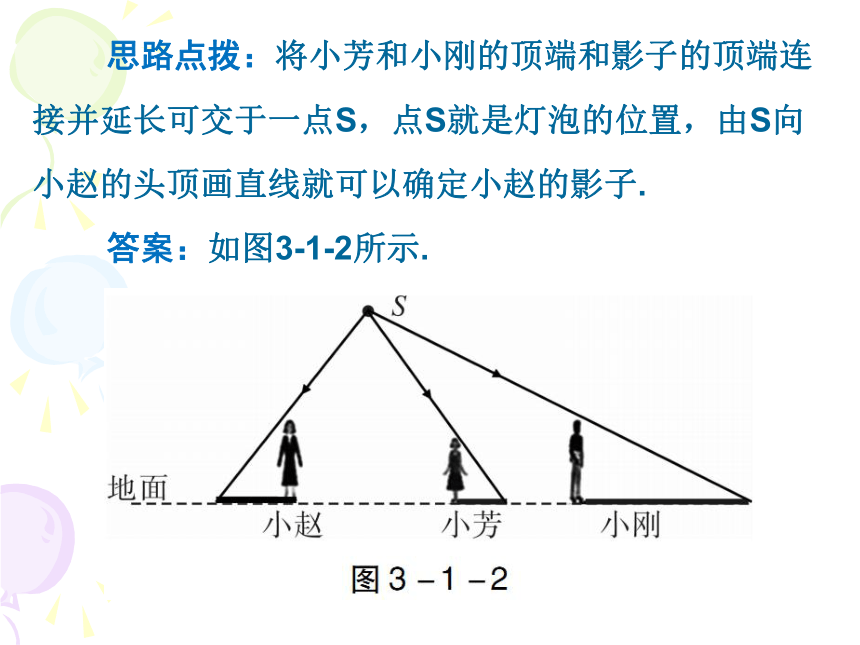

【例1】如图3-1-1路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子. 思路点拨：将小芳和小刚的顶端和影子的顶端连接并延长可交于一点S，点S就是灯泡的位置，由S向小赵的头顶画直线就可以确定小赵的影子.
答案：如图3-1-2所示.举一反三

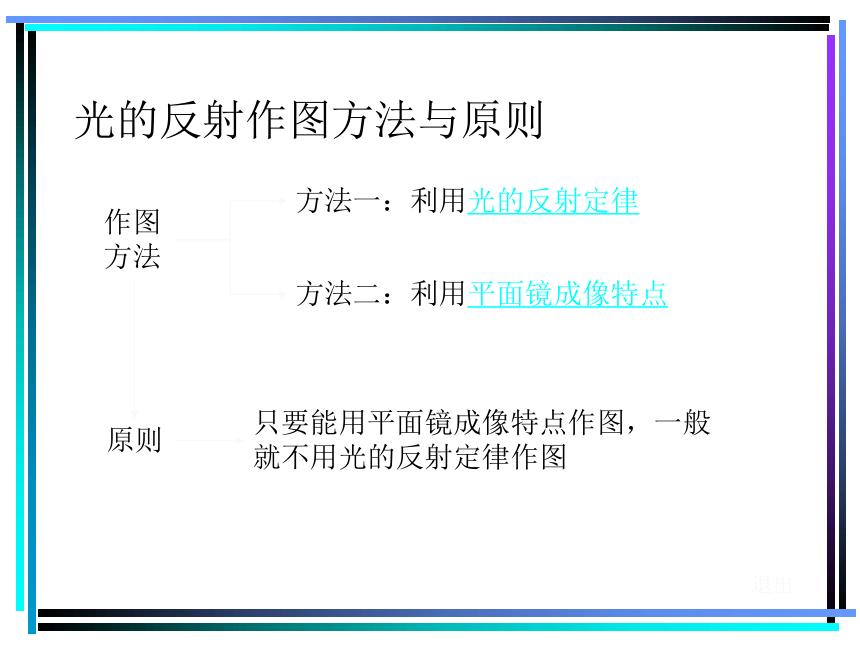

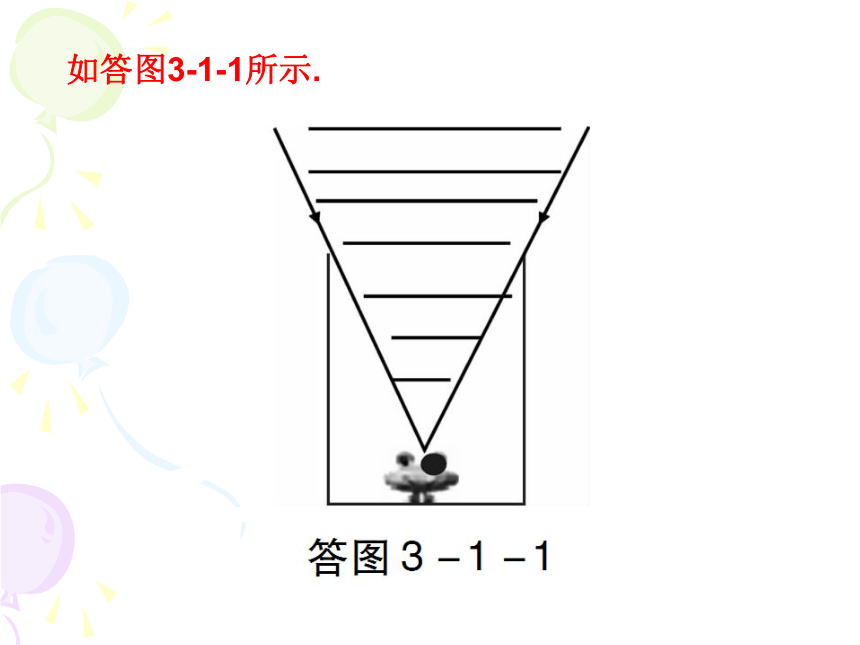

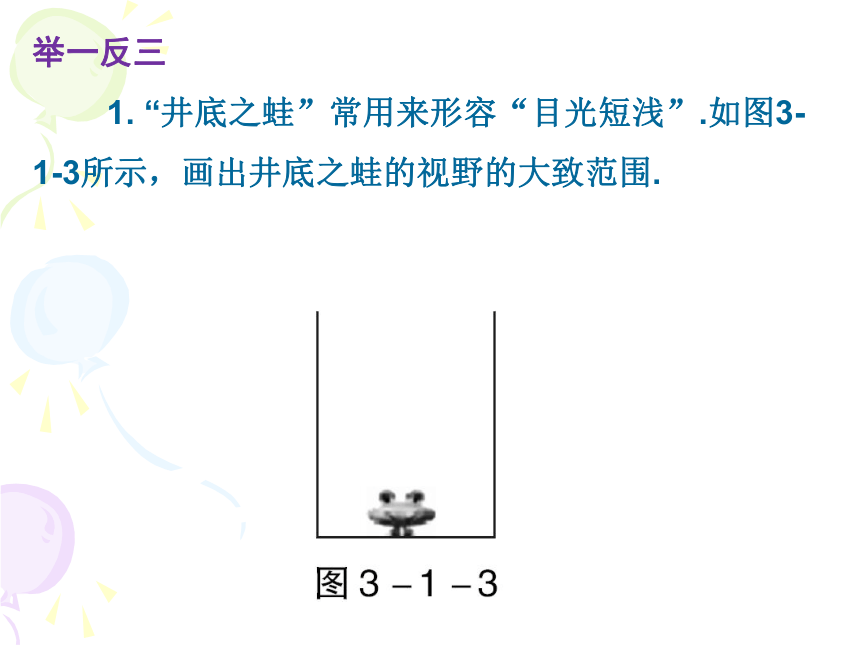

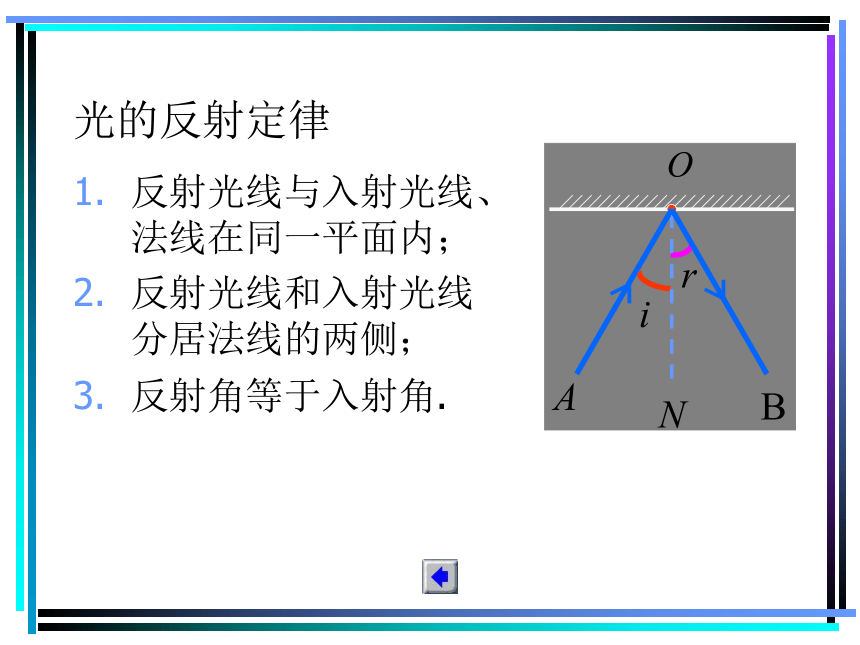

1. “井底之蛙”常用来形容“目光短浅”.如图3-1-3所示，画出井底之蛙的视野的大致范围.如答图3-1-1所示.光的反射作图方法与原则作图方法方法一：利用光的反射定律方法二：利用平面镜成像特点原则只要能用平面镜成像特点作图，一般就不用光的反射定律作图退出光的反射定律反射光线与入射光线、法线在同一平面内；
反射光线和入射光线分居法线的两侧；

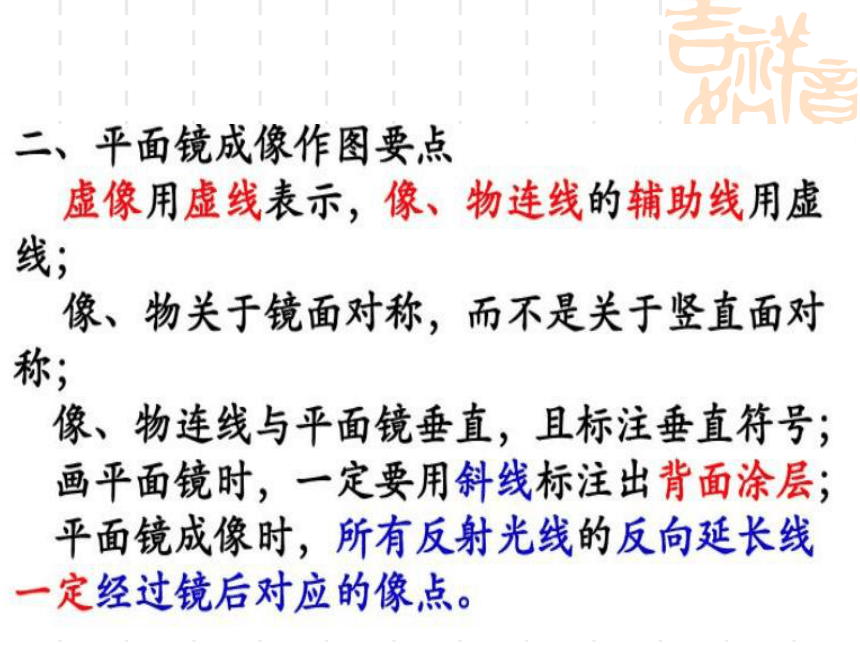

反射角等于入射角.平面镜成像特点像与物形状、大小完全相同；
像与相应的物点的连线跟镜面垂直；
像与物到镜面的距离相等.
像是虚像.例1 ：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图分步播放自动播放例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图S’S’单击鼠标进入下一步例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图S’S’分步播放自动播放想一想，哪一种
方法更简便？例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图S’S’例2:已知入射光线和反射光线，试画出平面镜的位置。分步播放自动播放例2:已知入射光线和反射光线，试画出平面镜的位置。单击鼠标进入下一步例2:已知入射光线和反射光线，试画出平面镜的位置。分步播放自动播放例2:已知入射光线和反射光线，试画出平面镜的位置。例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。分步播放自动播放例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’单击鼠标进入下一步例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’分步播放自动播放例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’例4 :下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S分步播放自动播放例4 :下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S单击鼠标进入下一步例4 :下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S分步播放自动播放例4 :下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S举一反三
2. 如图3-1-6所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S.如答图3-1-2所示.例5 :画出下图中物体在平面镜的像分步播放自动播放例5 :画出下图中物体在平面镜的像A’B’单击鼠标进入下一步例5 :画出下图中物体在平面镜的像A’B’分步播放自动播放例5 :画出下图中物体在平面镜的像A’B’例6:下图中S为点光源，画出反射光线经过A点的光路图分步播放自动播放S’例6:下图中S为点光源，画出反射光线经过A点的光路图单击鼠标进入下一步S’例6:下图中S为点光源，画出反射光线经过A点的光路图分步播放自动播放S’例6:下图中S为点光源，画出反射光线经过A点的光路图举一反三
3. 如图3-1-9所示，一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线.如答图3-1-3所示.例7:下图中S为点光源， S’为点光源S的像，确定平面镜的位置。分步播放自动播放例7:下图中S为点光源， S’为点光源S的像，确定平面镜的位置。单击鼠标进入下一步例7:下图中S为点光源， S’为点光源S的像，确定平面镜的位置。分步播放自动播放例7:下图中S为点光源， S’为点光源S的像，确定平面镜的位置。 8、自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线. 9、如图所示，小明利用一块平面镜将一束太阳光反射到一水平的涵洞中，试在图中画出平面镜的位置（保留作图痕迹）。10、按照题目的要求作图： (1) 如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．. S′答案:收获:根据像与物对称确定平面镜的位置,反射光线延长线交于像.想想做做11、如图所示由同一点光源发出的两条光线经
平面镜反射后的两条反射光线，请完成光路

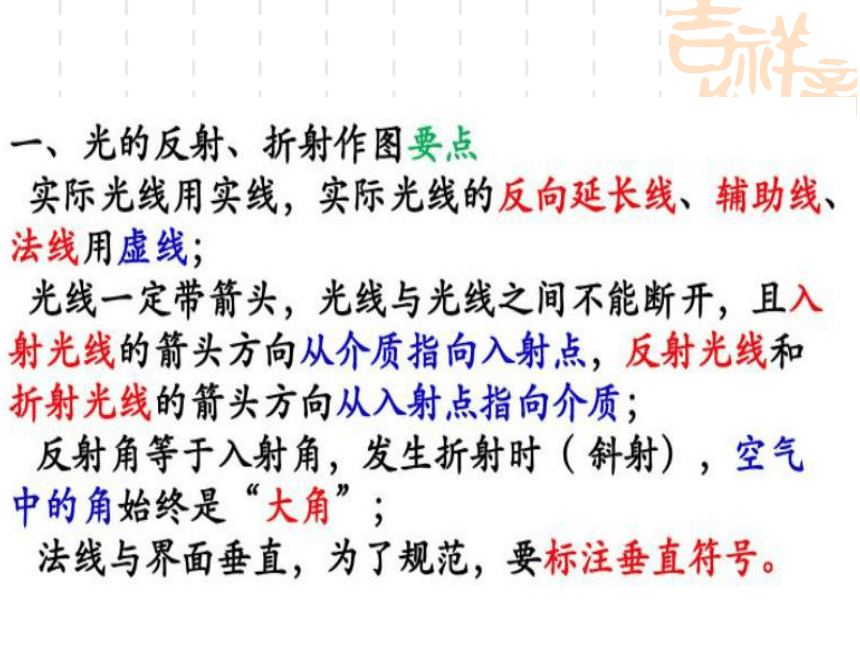

图，并确定光源S的位置.S温故知新光的折射定律有哪些？1、折射光线、入射光线和法线在同一平面内；
2、折射光线、入射光线分居法线两侧；
3、空气中的角大于其他介质中的角；
4、光路是可逆的.ir（
（（r反射光线入射光线折射光线法线水面入射角反射角折射角2、画出法线、折射光线的大致方向：（
ir（
O角大角小想想做做12、一束光射向一块玻璃砖,画出这束光进入玻璃和离开玻璃后的径迹.光现象 光路作图13、光的折射作图（

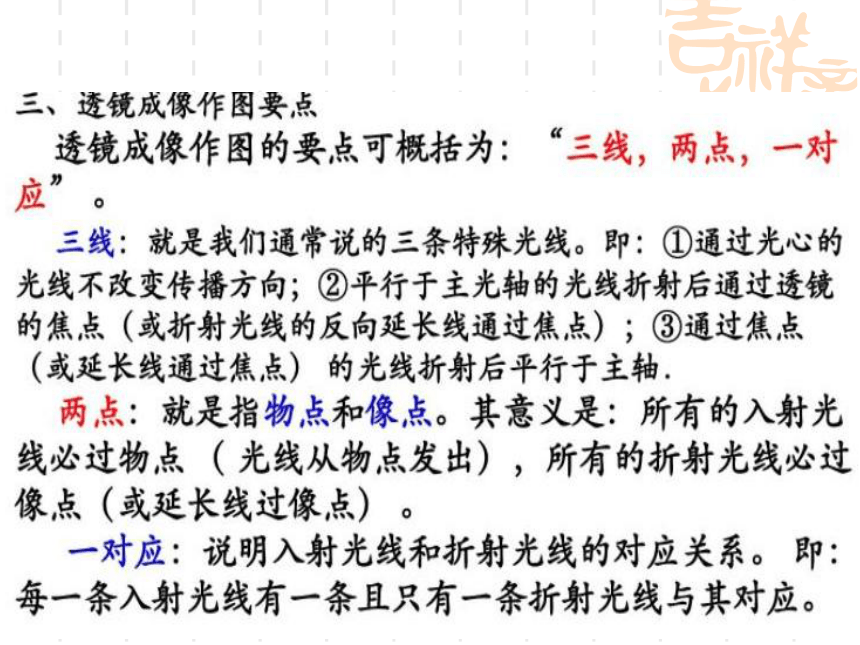

i（r14、完成光线经过玻璃的光路15.如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。16．如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处。在A上选择一点S画出光路图以表明成像于S′的原理(可以只画一条光线)。)17．如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A处有一条金鱼，设小阳的眼睛在B处，圆球的球心在O点。请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。18.从岸上看水下的鱼，它变深还是变浅呢？画出光路图。答：变浅。A′A光现象 光路作图从水下看岸上的物体，它变高还是变矮呢？画出光路图。答：变高。AA′透镜及其应用 透镜作图三、画出下面各图中的折射光线：FFOFFO15、根据光线通过透镜后的方向，在图中方框内画出适当的透镜。16、如图（乙）所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴， 过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。17、图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。答案如图所示：18 、请将一束光线经透镜折射后再经平面反射的光路图...FF..FF方法1方法2方法3★课堂小结作图技巧：（我小结，我收获！）①光的直线传播------
②光的反射-----------
③平面镜成像--------
④折射-------
⑤透镜-----------------

⑥ 像找准“两点”作直线找准“法线”作等角找准“镜面”作对称找准法线位置；分清两角大小找“特殊”“归一”规律成因“想可逆”
