2.6 螺旋测微器和游标卡尺 18张PPT

第二章
螺旋测微器和游标卡尺
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。
1、螺旋测微器构造与功能:
螺旋测微器的固定刻度上每小格是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。
2、螺旋测微器的原理
测量时，当小砧和测微螺杆并拢时，可动刻度的零点应恰好与固定刻度的零点重合。旋出测微螺杆，并使小砧和测微螺杆可以正好接触待测长度的两端，那么测微螺杆向右移动的距离就是所测的长度。这个距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出。

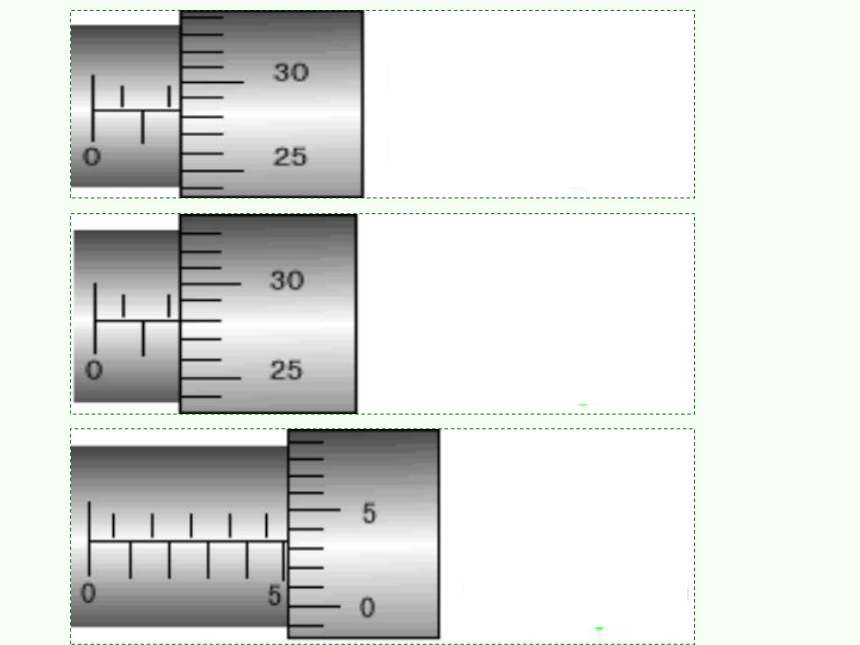

3、螺旋测微器的读数
读数=固定刻度(整mm含0.5mm) +可动刻度(不足0.5mm)
注意：必须估读！(读到千分之一毫米)
4、使用螺旋测微器应注意以下几点：
⑴、测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。
⑵、在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
⑶、读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。
⑷、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现起点误差，应加以修正，即在最后测长度的读数上去掉起点误差的数值。
14.134mm
8.561mm
由固定的主尺与可动的游标尺组成
1、游标卡尺构造:
2、游标卡尺功能:
可测物体的长度、深度、内径与外径.
3、游标卡尺分类:
有0.1mm、0.05mm、0.02mm三种不同精度
主尺的最小分度是1mm，游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合，其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。
游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
⑴、 10分度游标卡尺的原理
4、游标卡尺的原理
⑵、 20分度游标卡尺的原理
主尺的最小分度是1mm，游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差0.05mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合，其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。
游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米。
0
20
⑶、 50分度游标卡尺
主尺的最小分度是1 mm，游标尺上有50个小的等分刻度它们的总长等于49 mm，因此游标尺的每一分度与主尺的最小分度相差0.02 mm，……
⑴ 首先要弄清该尺的精度。
⑵ 接着从主尺上读出整毫米数。
⑶ 再从游标尺上读出不足1毫米的长度值。
⑷ 最后确定测量结果。
5、游标卡尺的使用
读数规则：主尺刻度(整mm值) + 游标刻度(小于整mm值)
注意：不需估读！
读数=主尺整mm值 + 精确度×游标尺的对齐刻度数
1、游标卡尺的主尺最小分度为———————，
图1尺的精度是—————mm，读数是————mm;
图2中的精度是—————mm，读数是————mm.
图1
图2
1mm
0.1
40.8
0.05
10.45
2、读出以下各游标尺的测量值
10.95mm
9.8mm
11.80mm
3、游标卡尺读数练习
①
②
③
④
0.65mm
79.90mm
99.60mm
100.15mm
⑤
⑥
0.86mm
60.66mm
⑦
⑧
（此尺的游标尺上共50个分度）
70.08mm
100.20mm
