2.6 电阻定律 17张PPT

第六节 电阻定律
与长度有关
一、决定导体电阻大小的因素有那些？
与材料有关
与横截面积
导体的电阻与导体的长度、横截面积和材料三个因素都有关系，我们需要采取什么实验方法去研究？

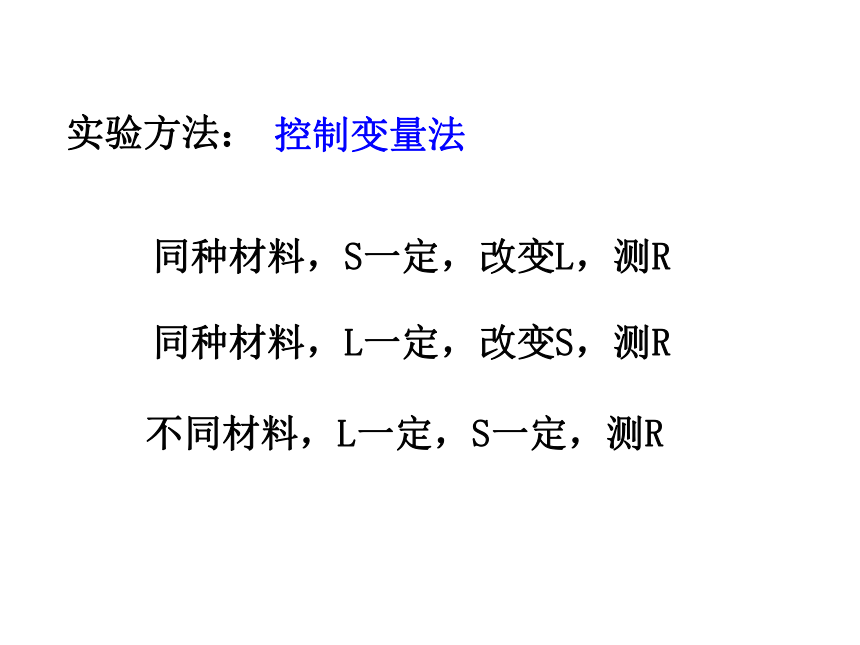

实验方法：
控制变量法
同种材料，S一定，改变L，测R
同种材料，L一定，改变S，测R
不同材料，L一定，S一定，测R

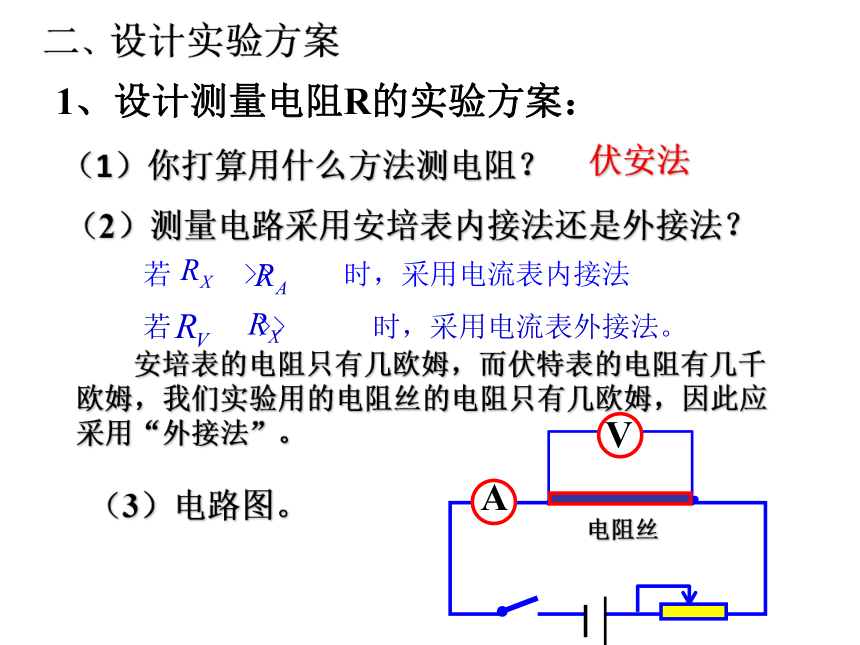

二、设计实验方案
1、设计测量电阻R的实验方案：
（1）你打算用什么方法测电阻？
（3）电路图。
（2）测量电路采用安培表内接法还是外接法？
伏安法
安培表的电阻只有几欧姆，而伏特表的电阻有几千欧姆，我们实验用的电阻丝的电阻只有几欧姆，因此应采用“外接法”。

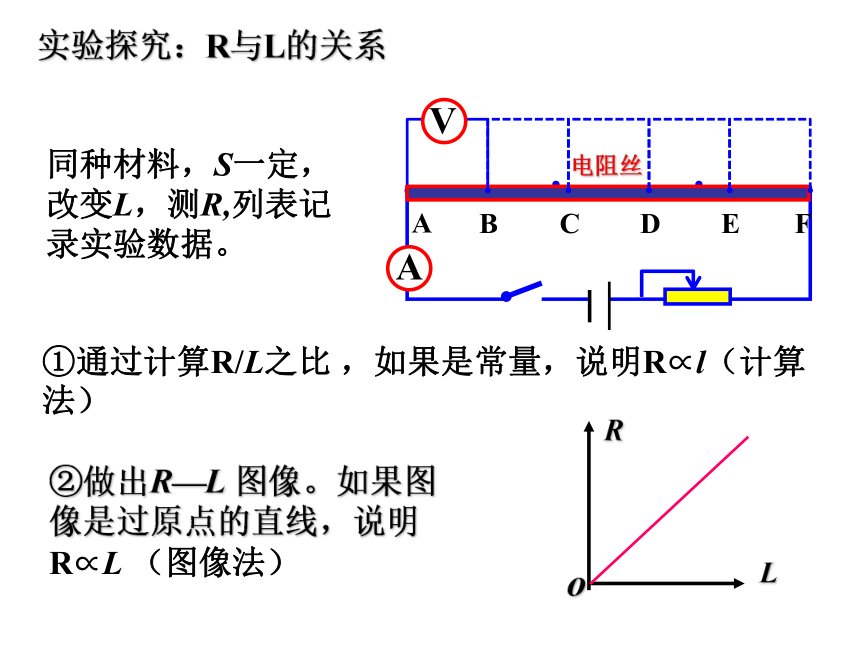

实验探究：R与L的关系
同种材料，S一定，改变L，测R,列表记录实验数据。
②做出R—L 图像。如果图像是过原点的直线，说明R∝L （图像法）
①通过计算R/L之比 ，如果是常量，说明R∝l（计算法）
A
B
C
D
E
F
实验探究：R与S的关系
同种材料，L一定，改变S，测R,列表记录实验数据。
②做出R—S-1图像。图像是过原点的直线，说明 R∝1/S （图像法）
①通过计算R·S乘积为一常量，说明R∝1/S（计算法）
o

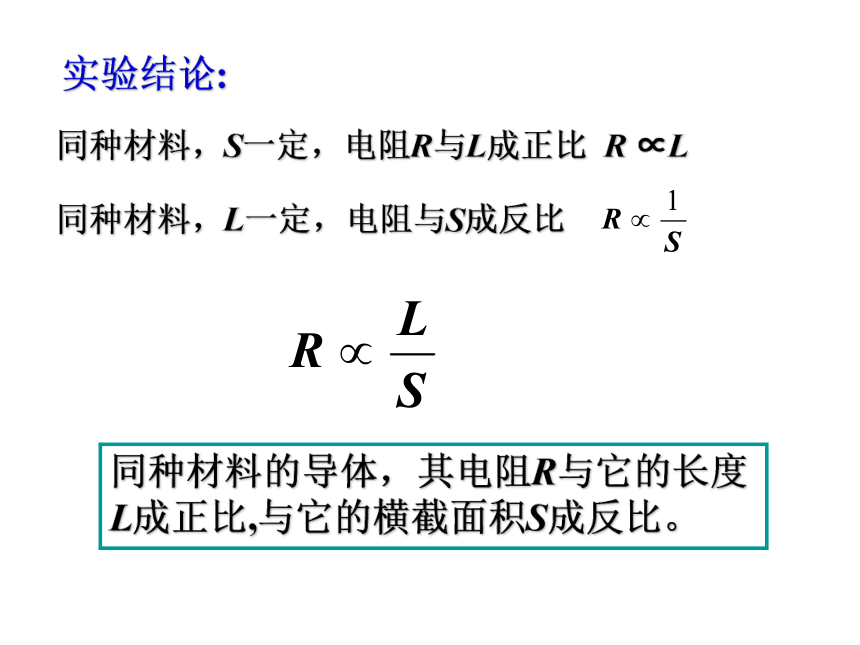

实验结论:
同种材料，S一定，电阻R与L成正比 R ∝L
同种材料，L一定，电阻与S成反比
同种材料的导体，其电阻R与它的长度L成正比,与它的横截面积S成反比。
理论探究
L1、R1
1.导体的电阻R与长度L的关系
R=R0/n
nS0
2.导体的电阻R与横截面积S的关系
电阻定律
1、内容：
同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比；导体电阻与构成它的材料有关。
同种材料的导体，其电阻R与它的长度L成正比,与它的横截面积S成反比。
得出结论:
2、表达式:
?是比例常数，它与导体的材料有关，是一个反映材料导电性能的物理量，称为材料的电阻率。
1、反映材料导电性能的物理量
2、单位：欧姆·米 Ω·m
2、电阻率与温度的关系
金属：
T
半导体：
T
热敏电阻 光敏电阻
电阻温度计
半导体的导电性能具有可控性
1、纯金属的电阻率小，合金的电阻率大
电阻率(?)
（阅读课本P58-59）
本堂总结
知识内容：



科学探研方法：
电阻定律
电阻率?反映材料导电性能，与材料和温度有关。
理论探研
实验验证
①科学研究的一般程序：
②实验方法：控制变量法、多次测量减小误差
③数学方法：用数学公式来表示物理规律
R2
R1
电流方向
材料相同
厚度相同
上表面是正方形
两个导体
R1 = R2
电路中有一段金属丝长为L，电阻为R，要使电阻变为4R，下列可行的方法是 ( )
A.将金属丝拉长至2L
B.将金属丝拉长至4L
C.将金属丝对折后拧成一股
D.将金属丝两端的电压提高到原来的4倍
A
一段粗细均匀的镍铬合金丝，横截面的直径为d，电阻为R，如果把它拉成直径为d/4的均匀细丝，电阻值将变为（ ）
A．R/16
B．16R
C．256R
D．R/64
C
课堂训练
2、同一半圆形金属片，如图所示，从不同方向测量其电阻
(1)Ra、Rb是否相等？
(2)如果不等，Ra、Rb谁大？
Ra、Rb比值是多少？
（1）不等(a)又短又“胖”,(b)又长又“瘦”; Ra < Rb
（2）若1/4圆形金属片电阻为R0,则(a)为两R0并联,
Ra = R0 /2;(b)为两电阻串联, Rb =2 R0,
所以Ra :Rb=1:4
