3.5 受力分析 18张PPT

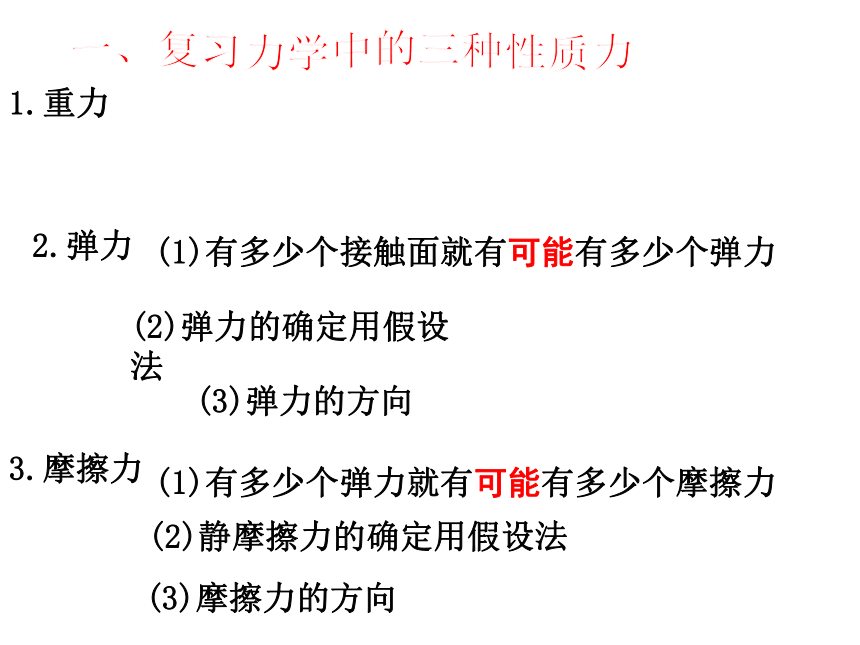

2.弹力
(1)有多少个接触面就有可能有多少个弹力
(2)弹力的确定用假设法
(3)摩擦力的方向
3.摩擦力
(1)有多少个弹力就有可能有多少个摩擦力
(2)静摩擦力的确定用假设法
(3)弹力的方向
1.重力

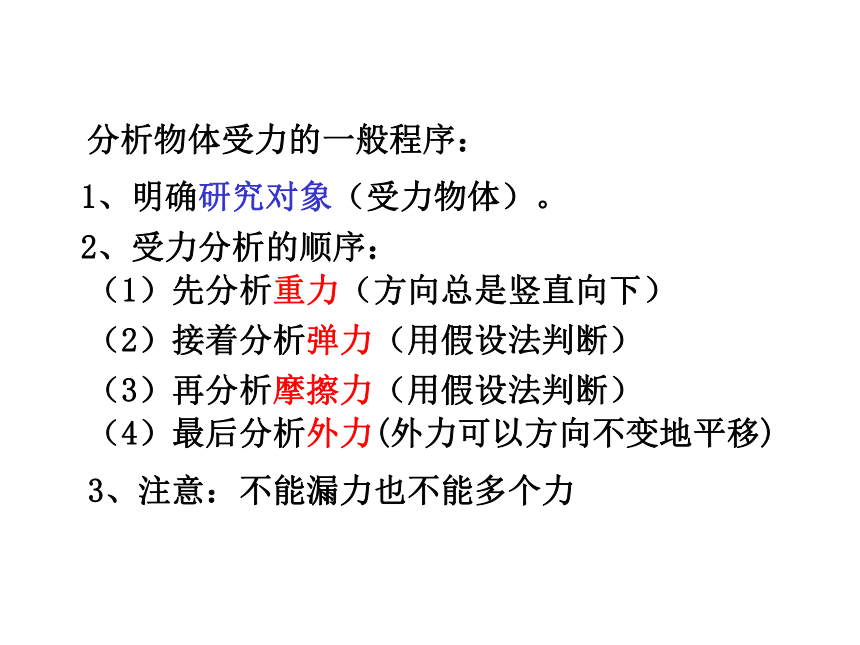

分析物体受力的一般程序：
2、受力分析的顺序：
（1）先分析重力（方向总是竖直向下）
（2）接着分析弹力（用假设法判断）
（3）再分析摩擦力（用假设法判断）
（4）最后分析外力(外力可以方向不变地平移)
3、注意：不能漏力也不能多个力
1、明确研究对象（受力物体）。
二、分析物体的受力情况

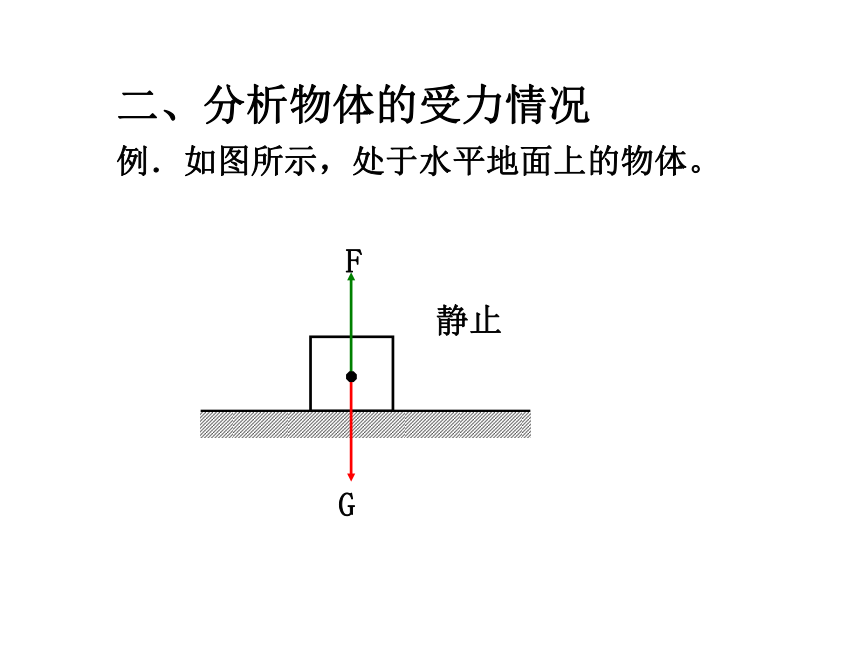

例．如图所示，处于水平地面上的物体。
F
G
静止
G
F支

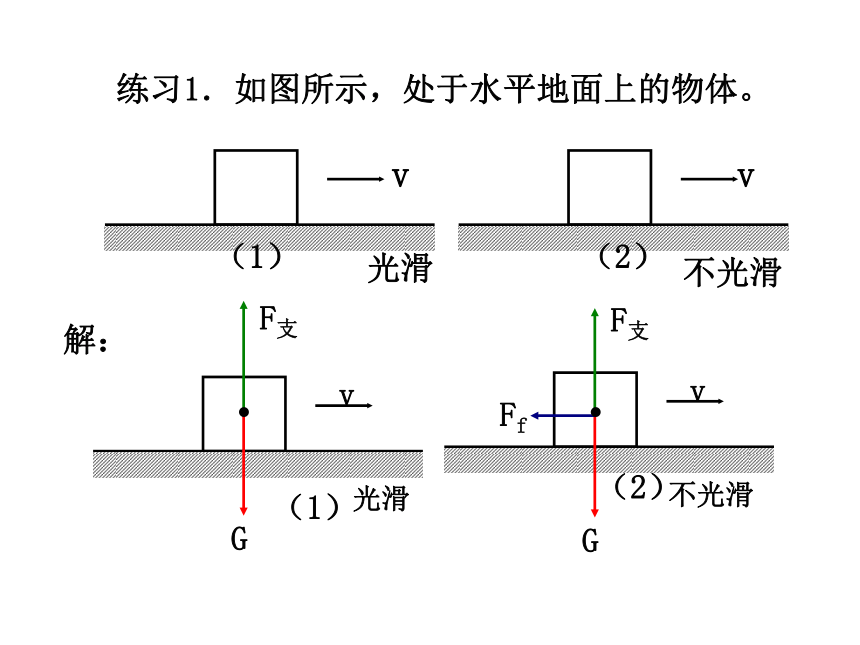

练习1．如图所示，处于水平地面上的物体。
G
F支
Ff
v
光滑
v
不光滑
（1）
（2）
解：
F
G
F支
Ff

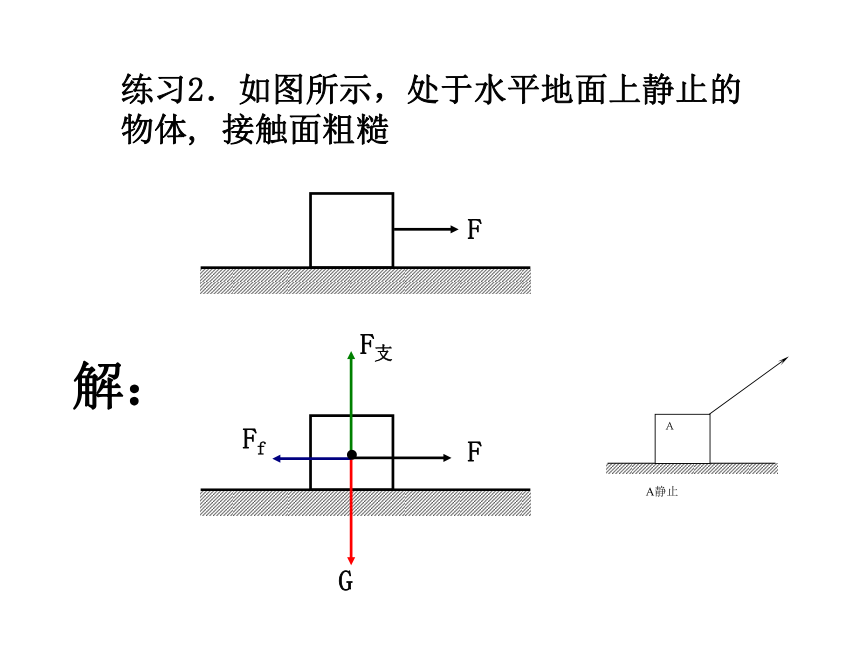

练习2．如图所示，处于水平地面上静止的物体, 接触面粗糙
解：
F
G
F支
Ff

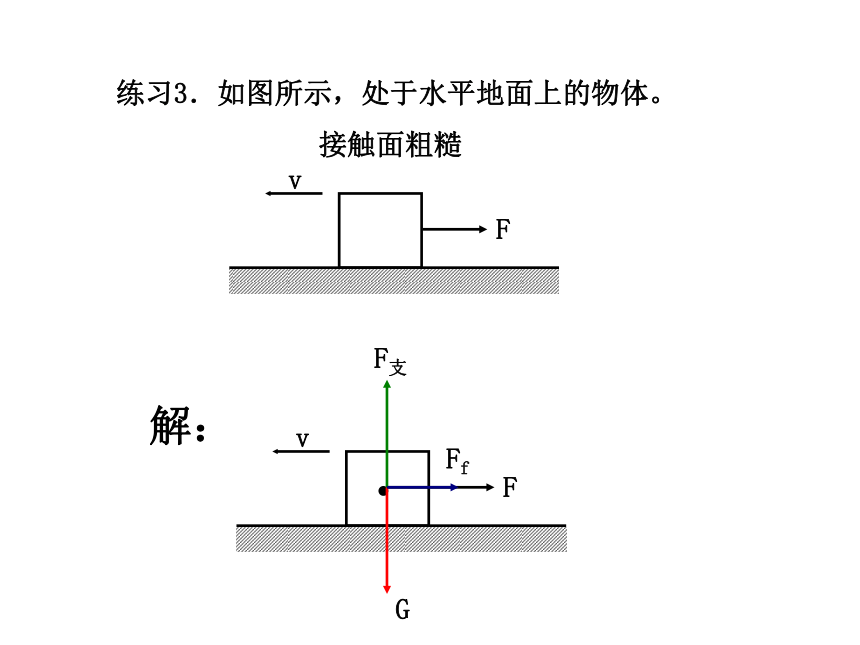

练习3．如图所示，处于水平地面上的物体。
接触面粗糙
解：
G
F
练习4．如图所示，物体沿光滑斜面上滑或下滑
解：
G
F支
Ff
练习5．如图所示，接触面粗糙
解：
F
F
G
Ff
F支
练习6．如图所示，接触面粗糙
静止
G
Ff
F
F支
解：
G
T
G
T
练习7．分析光滑球的受力。
F支
分析下列物体受力
随传送带一起向右匀速运动
传送带由静止开始起动
f
二、分析物体的受力情况
例5．如图所示，水平传送带上的物体。
f0
f0
向上运输
向下运输
二、分析物体的受力情况
例6．如图所示，倾斜传送带上的物体。
例题三:如图,木块A放在水平的长木板上,长木板放在光滑的水平面上.木块跟水平面的弹簧秤相连,弹簧的右端固定.若用水平向左的恒力以速度v匀速向左拉动长木板,弹簧秤的示数为F1。则有（ ）。
A
F
BD
2.如图2-2-1所示，A、B两物体叠放在水平面上，水平力F作用在A上，使两者一起向右作匀速直线运动，下列判断正确的是（ ）
A．A、B间无摩擦力
B．A对B的静摩擦力大小为F，方向向右
C．B对地面的动摩擦力的大小为F，方向向右
D．B受到了向右的静摩擦力和向左的滑动摩擦力
分析物体受力的一般程序：
2、受力分析的顺序：
（1）先分析重力（方向总是竖直向下）
（2）接着分析弹力（用假设法判断）
（3）再分析摩擦力（用假设法判断）
（4）最后分析外力(外力可以方向不变地平移)
3、注意：不能漏力也不能少力
1、明确研究对象（受力物体）。
