光学作图专题练习

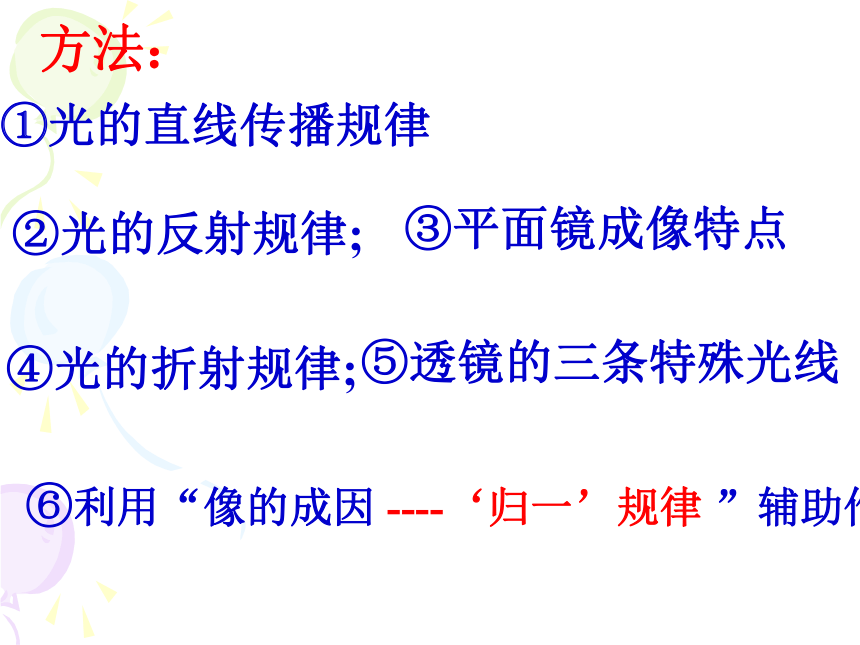

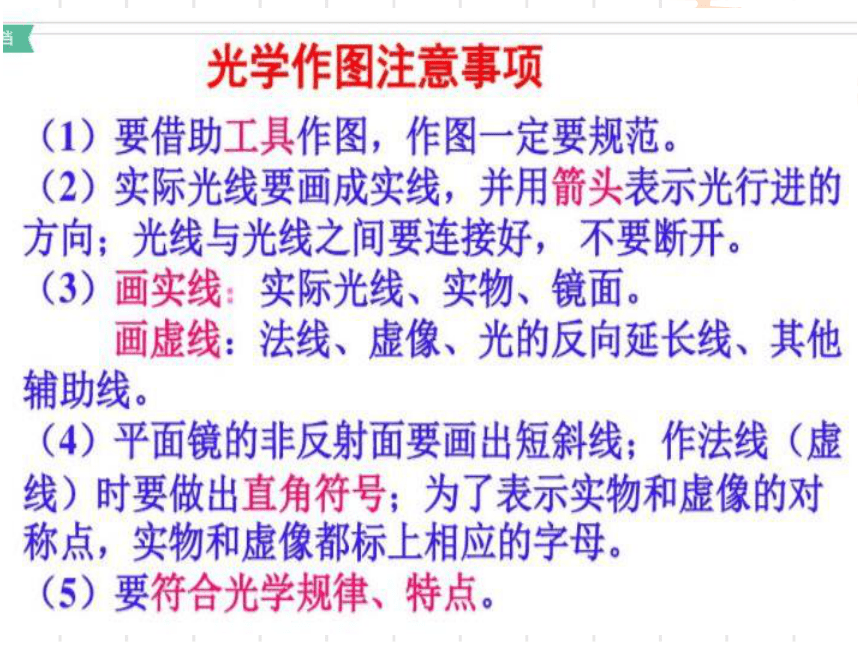

方法：
⑥利用“像的成因
----‘归一’规律
”辅助作图
②光的反射规律;
④光的折射规律;
①光的直线传播规律
③平面镜成像特点
⑤透镜的三条特殊光线
考点1
光的直线传播作图

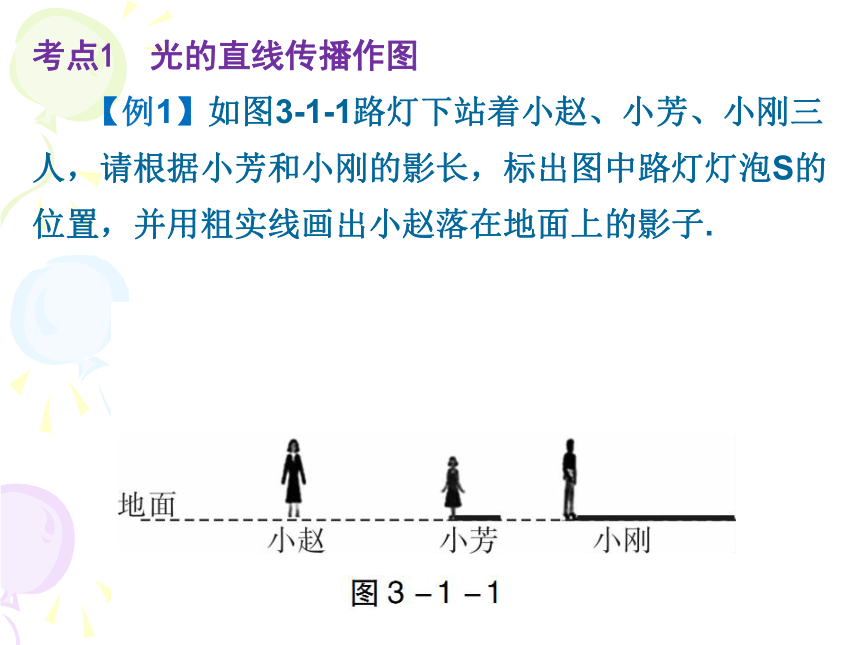

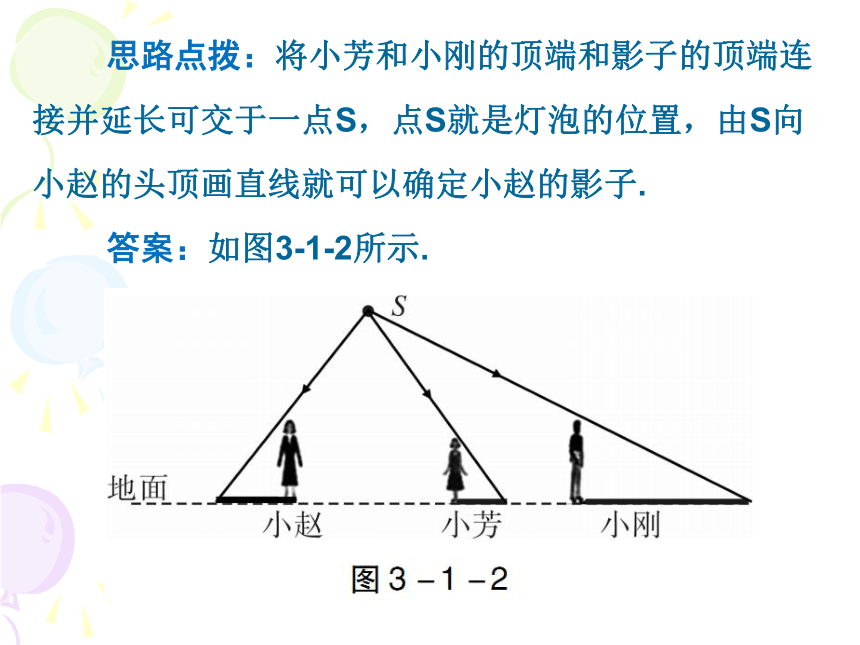

【例1】如图3-1-1路灯下站着小赵、小芳、小刚三人，请根据小芳和小刚的影长，标出图中路灯灯泡S的位置，并用粗实线画出小赵落在地面上的影子.
思路点拨：将小芳和小刚的顶端和影子的顶端连接并延长可交于一点S，点S就是灯泡的位置，由S向小赵的头顶画直线就可以确定小赵的影子.
答案：如图3-1-2所示.
举一反三
1.

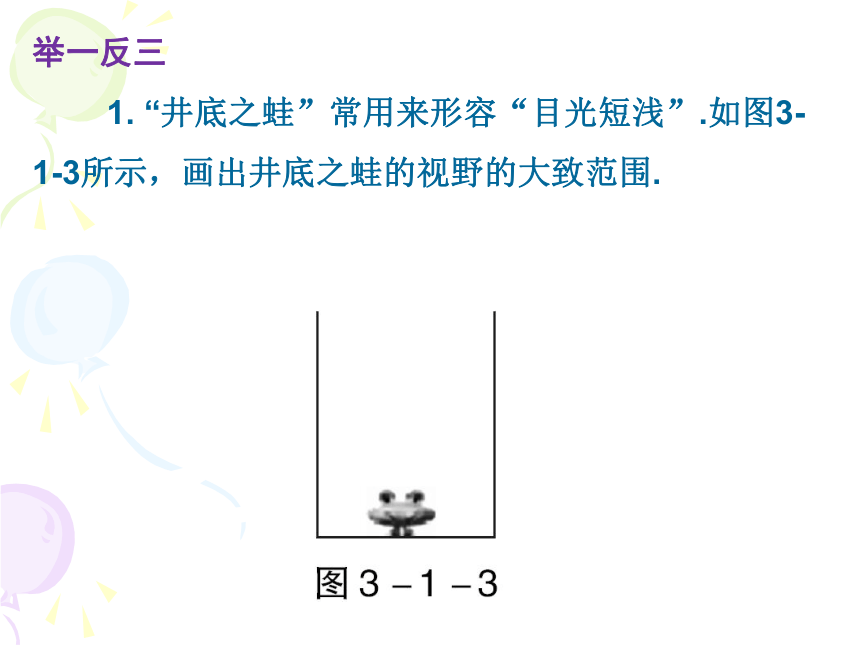

“井底之蛙”常用来形容“目光短浅”.如图3-1-3所示，画出井底之蛙的视野的大致范围.
如答图3-1-1所示.

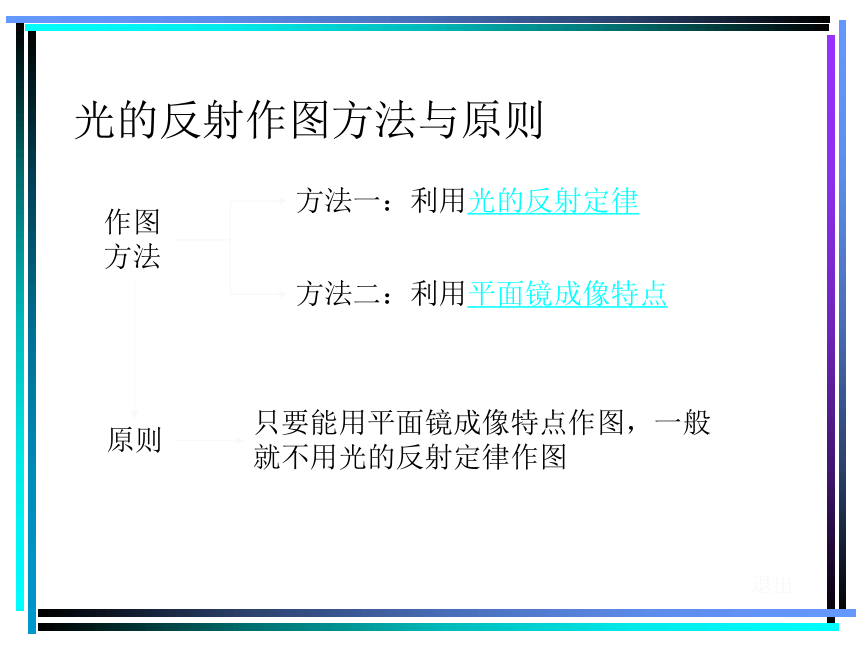

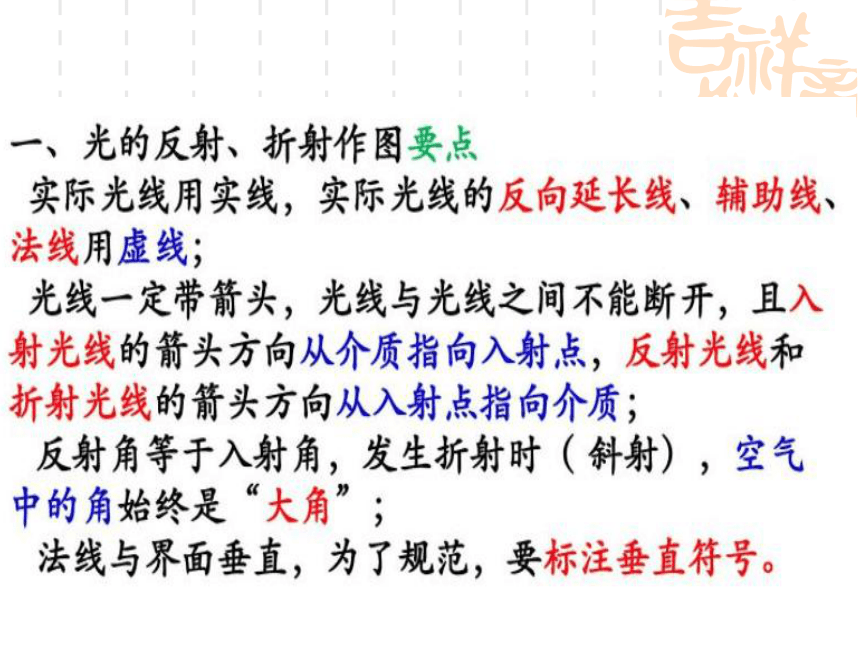

光的反射作图方法与原则
作图方法
方法一：利用光的反射定律
方法二：利用平面镜成像特点
原则
只要能用平面镜成像特点作图，一般就不用光的反射定律作图
退出

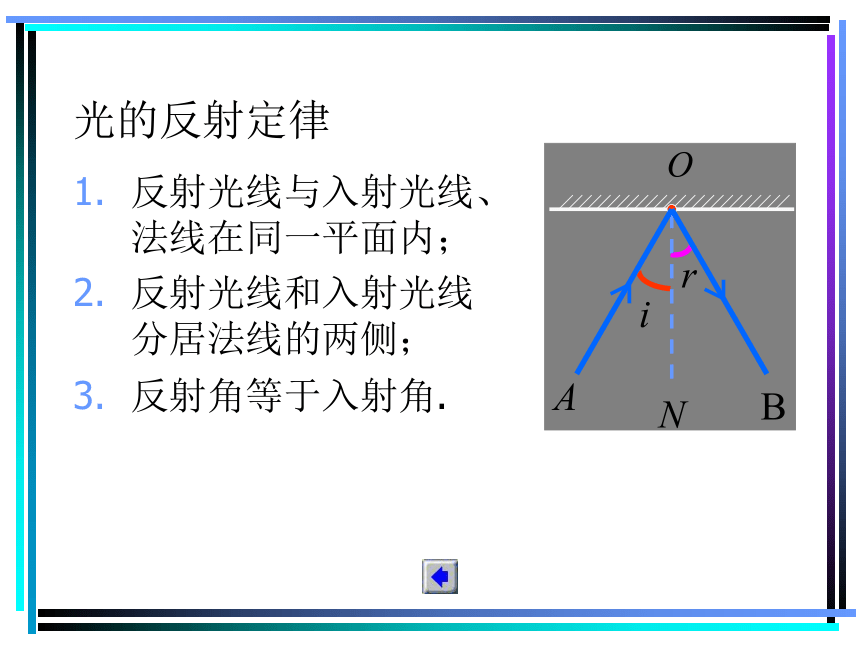

光的反射定律
反射光线与入射光线、法线在同一平面内；
反射光线和入射光线分居法线的两侧；
反射角等于入射角.

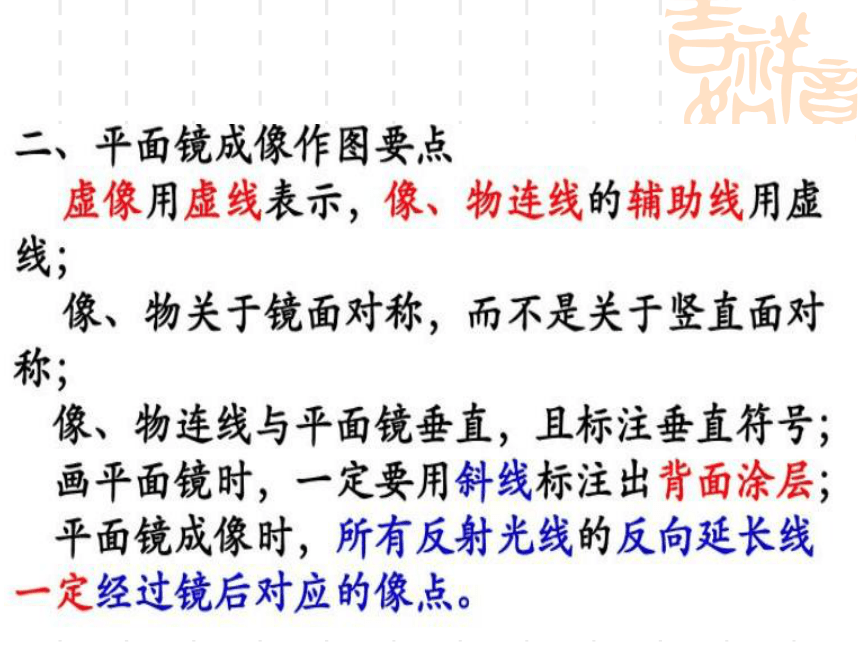

平面镜成像特点
像与物形状、大小完全相同；
像与相应的物点的连线跟镜面垂直；
像与物到镜面的距离相等.
像是虚像.
l
l
例1
：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。
利用光的反射定律作图
利用平面镜成像特点作图
S
S
分步播放
自动播放
例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。
利用光的反射定律作图
利用平面镜成像特点作图
S
S’
S
S’
单击鼠标进入下一步
例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。
利用光的反射定律作图
利用平面镜成像特点作图
S
S’
S
S’
分步播放
自动播放
想一想，哪一种
方法更简便？
例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。
利用光的反射定律作图
利用平面镜成像特点作图
S
S’
S
S’
例2:已知入射光线和反射光线，试画出平面镜的位置。
60°
分步播放
自动播放
例2:已知入射光线和反射光线，试画出平面镜的位置。
60°
单击鼠标进入下一步
例2:已知入射光线和反射光线，试画出平面镜的位置。
60°
分步播放
自动播放
例2:已知入射光线和反射光线，试画出平面镜的位置。
60°
例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
S
分步播放
自动播放
例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
S’
S
单击鼠标进入下一步
例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
S’
S
分步播放
自动播放
例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
S’
S
例4
:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S
分步播放
自动播放
例4
:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S
S’
S
单击鼠标进入下一步
例4
:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S
S’
S
分步播放
自动播放
例4
:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S
S’
S
举一反三
2.
如图3-1-6所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S.
如答图3-1-2所示.
例5
:画出下图中物体在平面镜的像
A
B
分步播放
自动播放
例5
:画出下图中物体在平面镜的像
A’
A
B
B’
单击鼠标进入下一步
例5
:画出下图中物体在平面镜的像
A’
A
B
B’
分步播放
自动播放
例5
:画出下图中物体在平面镜的像
A’
A
B
B’
S
A
例6:下图中S为点光源，画出反射光线经过A点的光路图
分步播放
自动播放
S’
S
A
例6:下图中S为点光源，画出反射光线经过A点的光路图
单击鼠标进入下一步
S’
S
A
例6:下图中S为点光源，画出反射光线经过A点的光路图
分步播放
自动播放
S’
S
A
例6:下图中S为点光源，画出反射光线经过A点的光路图
举一反三
3.
如图3-1-9所示，一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线.
如答图3-1-3所示.
例7:下图中S为点光源，
S’为点光源S的像，确定平面镜的位置。
S’
S
分步播放
自动播放
例7:下图中S为点光源，
S’为点光源S的像，确定平面镜的位置。
S’
S
线段SS’的中点
单击鼠标进入下一步
例7:下图中S为点光源，
S’为点光源S的像，确定平面镜的位置。
S’
S
线段SS’的中点
分步播放
自动播放
例7:下图中S为点光源，
S’为点光源S的像，确定平面镜的位置。
S’
S
线段SS’的中点
8、自行车的“尾灯”是由许多很小的角反射器组成的.
角反射器其实就是两个相互垂直的平面镜，如图所示.
请在图上准确画出所给入射光线经两平面镜反射的反射光线.
9、如图所示，小明利用一块平面镜将一束太阳光反射到一水平的涵洞中，试在图中画出平面镜的位置（保留作图痕迹）。
10、按照题目的要求作图：
(1)
如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．
.
S′
答案:
收获:
根据像与物对称确定平面镜的位置,反射光线延长线交于像.
11、如图所示由同一点光源发出的两条光线经
平面镜反射后的两条反射光线，请完成光路
图，并确定光源S的位置.
S
光的折射定律有哪些？
1、折射光线、入射光线和法线在同一平面内；
2、折射光线、入射光线分居法线两侧；
3、空气中的角大于其他介质中的角；
4、光路是可逆的.
i
r
（
（
（
r
反射光线
入射光线
折射光线
法线
水面
入射角
反射角
折射角
2、画出法线、折射光线的大致方向：
（
i
r
（
O
角大
角小
12、一束光射向一块玻璃砖,画出这束光进入玻璃和离开玻璃后的径迹.
光现象
光路作图
13、光的折射作图
（
i
（
r
14、完成光线经过玻璃的光路
15.如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。
16．如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处。在A上选择一点S画出光路图以表明成像于S′的原理(可以只画一条光线)。)
17．如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A处有一条金鱼，设小阳的眼睛在B处，圆球的球心在O点。请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
18.从岸上看水下的鱼，它变深还是变浅呢？画出光路图。
答：变浅。
A′
A
光现象
光路作图
从水下看岸上的物体，它变高还是变矮呢？画出光路图。
答：变高。
A
A′

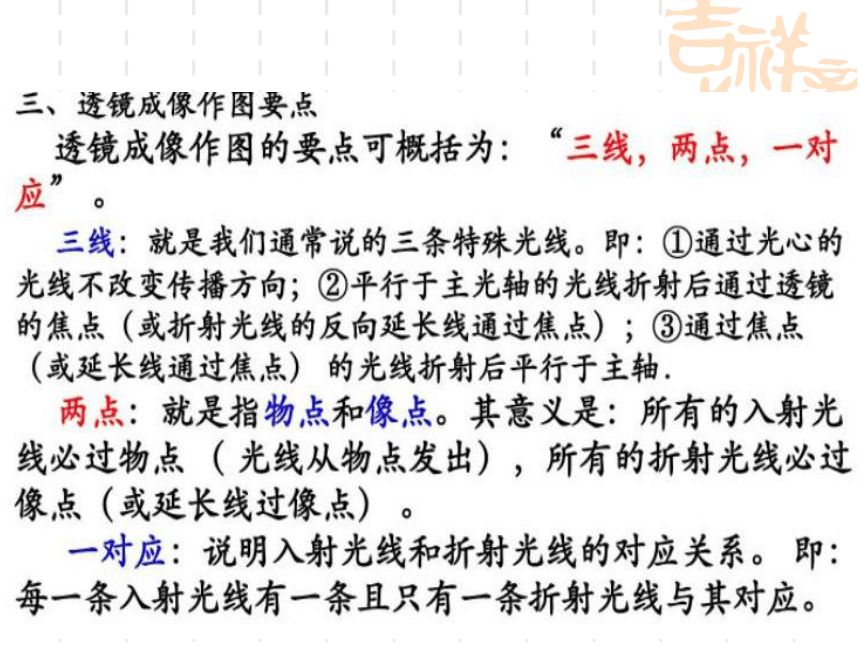

透镜及其应用
透镜作图
三、画出下面各图中的折射光线：
F
F
O
F
F
O
15、根据光线通过透镜后的方向，在图中方框内画出适当的透镜。
16、如图（乙）所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，
过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。
17、图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。
答案如图所示：
18
、请将一束光线经透镜折射后再经平面反射的光路图.
.
.
F
F
.
.
F
F
L1
L2
L1
L2
L1
L2
F1
F1
F2
F2
方法1
方法2
方法3
★课堂小结作图技巧：（我小结，我收获！）
①光的直线传播------
②光的反射-----------
③平面镜成像--------
④折射-------
⑤透镜-----------------
⑥
像
找准“两点”作直线
找准“法线”作等角
找准“镜面”作对称
找准法线位置；分清两角大小
找“特殊”
“归一”规律
成因
“想可逆”
