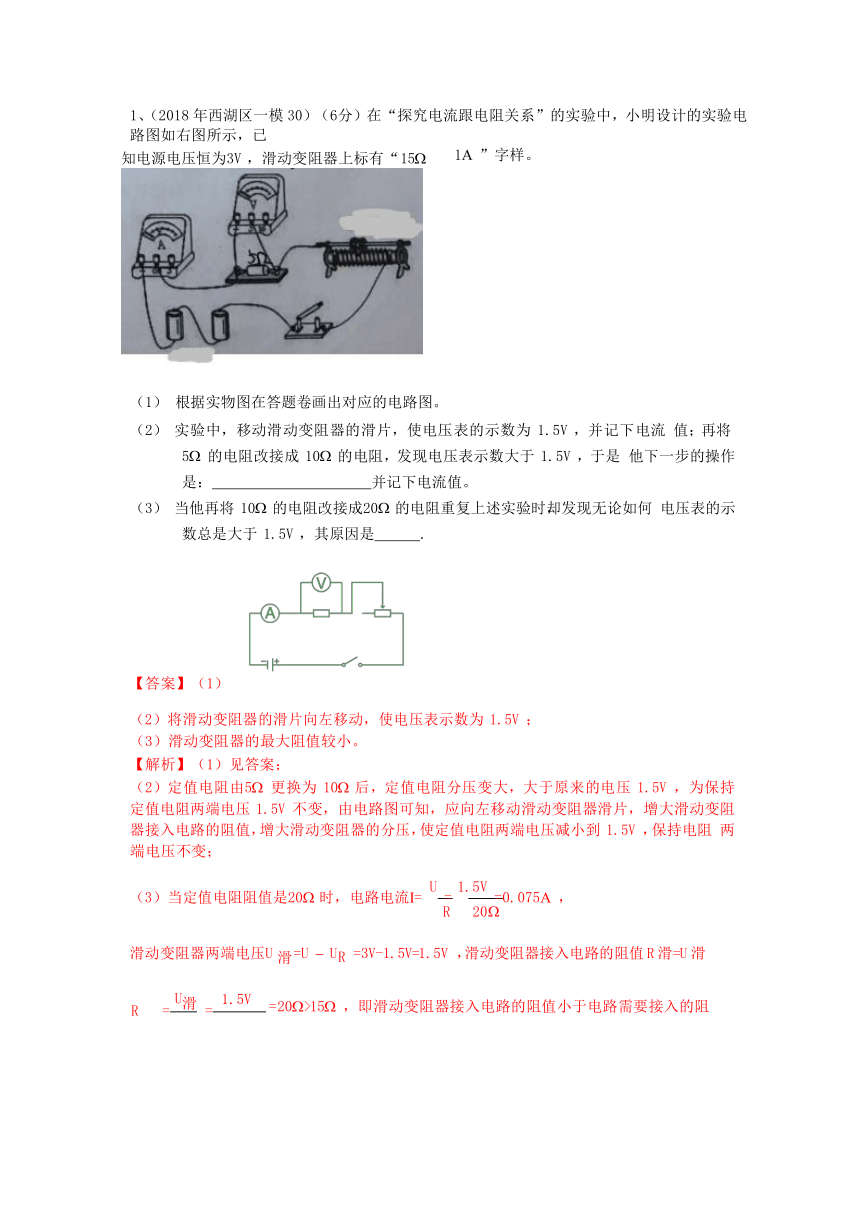

1、（2018年西湖区一模30）（6 分）在“探究电流跟电阻关系”的实验中，小明设计的实验电路图如右图所示，已
知电源电压恒为 3V ，滑动变阻器上标有“15
1 ”字样。
（1） 根据实物图在答题卷画出对应的电路图。
（2） 实验中，移动滑动变阻器的滑片，使电压表的示数为1.5V ，并记下电流 值；再将5 的电阻改接成10 的电阻，发现电压表示数大于1.5V ，于是 他下一步的操作是： 并记下电流值。
（3） 当他再将10 的电阻改接成 20 的电阻重复上述实验时，却发现无论如何 电压表的示数总是大于1.5V ，其原因是 .
【答案】（1）
（2）将滑动变阻器的滑片向左移动，使电压表示数为1.5V ；
（3）滑动变阻器的最大阻值较小。
【解析】（1）见答案；
（2）定值电阻由 5 更换为10 后，定值电阻分压变大，大于原来的电压1.5V ，为保持 定值电阻两端电压1.5V 不变，由电路图可知，应向左移动滑动变阻器滑片，增大滑动变阻 器接入电路的阻值，增大滑动变阻器的分压，使定值电阻两端电压减小到1.5V ，保持电阻 两端电压不变；
（3）当定值电阻阻值是 20 时，电路电流 = U = 1.5V =0.075 ，
R 20
滑动变阻器两端电压 U滑 =U UR =3V-1.5V=1.5V ，滑动变阻器接入电路的阻值 R滑=U滑
U
R = 滑 =
1.5V
=20>15 ，即滑动变阻器接入电路的阻值小于电路需要接入的阻
滑 0.075
值，所以无论如何电压表的示数总是大于1.5V 。
2、（2018年西湖区一模31）（6 分）小明在实验室利用光具座研究凸透镜成像的规律。
（1）当小明在选择器材时，应选择涂乙所示的 （选填“A”或“B”）透镜。
（2）保持蜡烛和光屏位置不变，小明在操作透镜光心、蜡烛焰心和光屏中心三者高度相同 这个步骤中，将透镜向下移动，光屏上的像如何移动？ （假设这个过程中像能成在光 屏上）。
（3）当移动光屏至图甲所示位置时，恰好能得到一个清晰的像，此时像的性质是 。
【答案】（1）A （2）向下移动 （3）倒立缩小的实像
【解析】（1）应选择凸透镜，即放大镜，故选 A。
（2）透镜光心、蜡烛焰心和光屏上的像的中心始终在同一直线上，当透镜下移时，像 位置也下移。
（3）图甲时物距大于像距，故成倒立缩小的实像。
3、（2018年江干区一模30）（6 分）实验桌上有符合实验要求的如下器材：学生电源（电源档位不可调，两端电压会随接入电路中电阻的变化而改变），已调零的电压表和电流表、电阻箱的符号滑动变阻器和开关各一个，导线若干。请利用上述实验器材，设计一个实验证明：“当导体两端电压保持不变时，导体的电功率与导体的变阻值成反比。”
（1）请在虚线框中画出实验电路图
（2）请写出实验步骤。
【答案】（1）实验电路如下图所示：
（2）实验步骤：
①按照电路连接实物；
②闭合开关 S，调节电阻箱 R 的阻值，移动滑片 P 到适当的位置，读出此时 R1 两端的电压
U 和通过 R1 的电流 I1；记入下表中；
③再次调节电阻箱 R 的阻值，移动滑动变阻器的滑片使电压表的读数仍然为 U；读出此时通过R2 的电流 I2；记入下表中；
④仿照步骤③，再改变 2 次电阻箱的阻值 R3、R4，读出通过 R3、R4 的电流 I3、I4，记入下表中；
次数物理量 1 2 3 4
R/Ω
U/N
I/A
P/W
⑤比较 P 与 R 的大小关系即可。
4、（2018年江干区一模31）（6分）如图所示为小红同学探究平面镜成像特点的实验装置图，她将一块玻璃板竖直架在水平桌面上白纸的上，并保持玻璃板与水平桌面垂直，再取两根完全相同的蜡烛 A 与 B 分别竖直置于玻璃板两侧的白纸上，点燃玻璃板前的蜡烛 S，移动玻璃板后的蜡烛B 进行观察和调整，使它与蜡烛 A 的像重合，多次改变蜡烛 A 到玻璃板的距离重复上诉实验。
（1）分别测量玻璃板到物（蜡烛 A）以及玻璃板到对应的像（蜡烛 B）的距离 u 和v，总结归纳得到的结果是 v u；（选填“大于”“等于”或“小于”）
（2）移走蜡烛 B，并在其所在位置放一光屏，这时观察者直接观察光屏，看不到蜡烛A 的像，由此可知平面镜所成的像是 ；
（3）小红在家中照平面镜时，发现她在镜中的像“近大远小”，于是她认为：物体在平面镜中所成像的大小与物体到平面镜的距离相关，请运用上述实验分析说明“像的高度 h 与物体到平面镜的距离 u 是否有关系”的问题。
【答案】（1）等于；（2）虚像；（3）多次改变 A 蜡烛的位置重复实验，从不同角度观察，若每次 B 蜡烛与 A 蜡烛的像完全重合，则说明像的高度 h 与物体到平面镜的距离 u 无关；若 B 蜡烛与 A 蜡烛的像不能完全重合，则说明像的高度 h 与物体到平面镜的距离u 有关。
5、（2018年上城区一模30）（6分）小金要测定小灯泡的电阻Rx，器材有：电源、电流表、定值电阻R各一个，开关、导线若干。（1）请画出实验电路图（2）写出实验步骤及测定电阻的表达式。
【答案】（1）
（2）实验步骤：
①闭合开关S1、S2,读出电流表示数I1；
②开关S1保持闭合，断开开关S2,读出电流表示数I2。
表达式：
6、（2018年上城区一模31）（6分）小陈利用如图甲所示的装置研究凸透镜成像的规律。移动蜡烛在不同位置成像，并记录物距与像距的关系，如图乙。
（1）蜡烛如图甲放置，像在虚线 （选填“左边”或“位置”或“右边”）；
（2）图甲的原理在生活中有应用，请举一个例子 ；
（3）若用半片透镜做实验，所成像与之前相比 （任写一个方面）。
【答案】（1）右边；（2）投影仪；（3）大小相等
