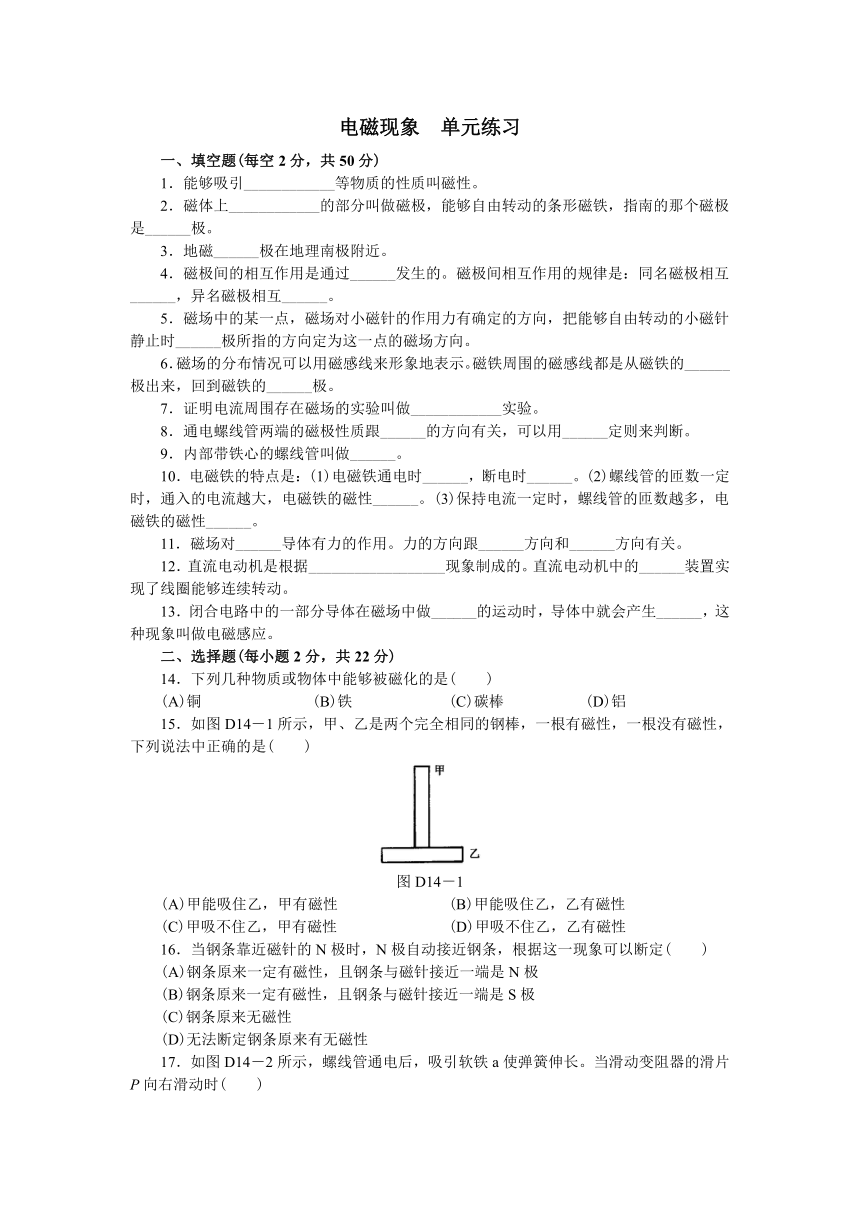

电磁现象 单元练习
一、填空题(每空2分，共50分)
1．能够吸引____________等物质的性质叫磁性。
2．磁体上____________的部分叫做磁极，能够自由转动的条形磁铁，指南的那个磁极是______极。
3．地磁______极在地理南极附近。
4．磁极间的相互作用是通过______发生的。磁极间相互作用的规律是：同名磁极相互______，异名磁极相互______。
5．磁场中的某一点，磁场对小磁针的作用力有确定的方向，把能够自由转动的小磁针静止时______极所指的方向定为这一点的磁场方向。
6．磁场的分布情况可以用磁感线来形象地表示。磁铁周围的磁感线都是从磁铁的______极出来，回到磁铁的______极。
7．证明电流周围存在磁场的实验叫做____________实验。
8．通电螺线管两端的磁极性质跟______的方向有关，可以用______定则来判断。
9．内部带铁心的螺线管叫做______。
10．电磁铁的特点是：(1)电磁铁通电时______，断电时______。(2)螺线管的匝数一定时，通入的电流越大，电磁铁的磁性______。(3)保持电流一定时，螺线管的匝数越多，电磁铁的磁性______。
11．磁场对______导体有力的作用。力的方向跟______方向和______方向有关。
12．直流电动机是根据__________________现象制成的。直流电动机中的______装置实现了线圈能够连续转动。
13．闭合电路中的一部分导体在磁场中做______的运动时，导体中就会产生______，这种现象叫做电磁感应。
二、选择题(每小题2分，共22分)
14．下列几种物质或物体中能够被磁化的是( )
(A)铜 (B)铁 (C)碳棒 (D)铝
15．如图D14－1所示，甲、乙是两个完全相同的钢棒，一根有磁性，一根没有磁性，下列说法中正确的是( )
图D14－1
(A)甲能吸住乙，甲有磁性 (B)甲能吸住乙，乙有磁性
(C)甲吸不住乙，甲有磁性 (D)甲吸不住乙，乙有磁性
16．当钢条靠近磁针的N极时，N极自动接近钢条，根据这一现象可以断定( )
(A)钢条原来一定有磁性，且钢条与磁针接近一端是N极
(B)钢条原来一定有磁性，且钢条与磁针接近一端是S极
(C)钢条原来无磁性
(D)无法断定钢条原来有无磁性

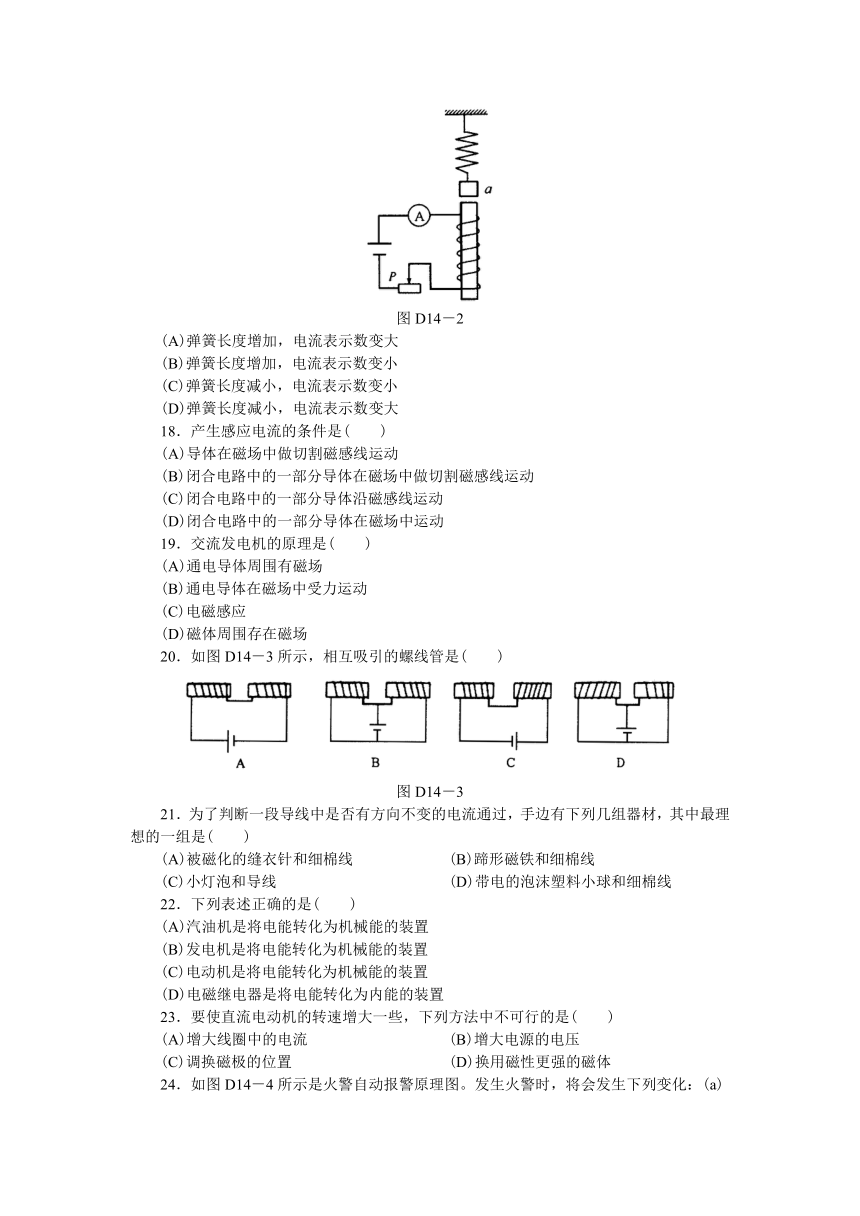

17．如图D14－2所示，螺线管通电后，吸引软铁a使弹簧伸长。当滑动变阻器的滑片P向右滑动时( )
图D14－2
(A)弹簧长度增加，电流表示数变大
(B)弹簧长度增加，电流表示数变小
(C)弹簧长度减小，电流表示数变小
(D)弹簧长度减小，电流表示数变大
18．产生感应电流的条件是( )
(A)导体在磁场中做切割磁感线运动
(B)闭合电路中的一部分导体在磁场中做切割磁感线运动
(C)闭合电路中的一部分导体沿磁感线运动
(D)闭合电路中的一部分导体在磁场中运动
19．交流发电机的原理是( )
(A)通电导体周围有磁场
(B)通电导体在磁场中受力运动
(C)电磁感应
(D)磁体周围存在磁场
20．如图D14－3所示，相互吸引的螺线管是( )
图D14－3
21．为了判断一段导线中是否有方向不变的电流通过，手边有下列几组器材，其中最理想的一组是( )
(A)被磁化的缝衣针和细棉线 (B)蹄形磁铁和细棉线
(C)小灯泡和导线 (D)带电的泡沫塑料小球和细棉线
22．下列表述正确的是( )
(A)汽油机是将电能转化为机械能的装置
(B)发电机是将电能转化为机械能的装置
(C)电动机是将电能转化为机械能的装置
(D)电磁继电器是将电能转化为内能的装置
23．要使直流电动机的转速增大一些，下列方法中不可行的是( )
(A)增大线圈中的电流 (B)增大电源的电压
(C)调换磁极的位置 (D)换用磁性更强的磁体
24．如图D14－4所示是火警自动报警原理图。发生火警时，将会发生下列变化：(a)温度升高使双金属片弯曲；(b)接通触点使工作电路中有电流通过；(c)电磁铁有磁性；(d)衔铁被吸下；(e)接通触点使控制电路中有电流通过；(f)电灯亮、电铃响，发出报警。这些变化的正确顺序是( )
图D14－4
(A)a、b、c、d、e、f
(B)a、e、c、d、b、f
(C)a、b、d、i、e、f
(D)a、e、d、c、b、f
三、作图题(每小题4分，共20分)
25．根据图D14－5中小磁针在磁场中静止时的指向，标出磁感线的方向和磁体的N极。
图D14－5
26．根据图D14－6中磁极间磁感线的分布图形，标出小磁针的N极指向，并标出磁感线的方向。
图D14－6
27．在图D14－7中，根据小磁针N极指向或螺线管磁感线的分布情况，标出螺线管中的电流方向。
图D14－7
28．在图D14－8中，根据电流方向或电源正负极，标出小磁针N极或螺线管磁感线的方向。
图D14－8
29．根据图D14－9中各图已知条件，画出螺线管的导线绕法。
图D14－9
四、实验题(8分)
31．如图D14－10所示，从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一段细软的长导线。试在不断开该导线的情况下，设计两种不同的方法判断该导线中是否有电流，并根据你的设计填写下表。
图D14－10
所有器材 主要实验步骤及判断导线中是否有电流的方法
方 法 一
方 法 二
参考答案
单元练习
一、填空题
1．铁、钻、镍 2．磁性最强的部分，S 3．N 4．磁场，排斥，吸引 5．N 6．N，S 7．奥斯特 8．电流，右手螺旋 9．电磁铁 10．有磁性，无磁性，越强，越强 11．通电，电流，磁感线 12．通电导体在磁场中受力，换向器 13．切割磁感线，感应电流
二、选择题
14．B 15．A D 16．D 17．C 18．B 19．C 20．A D 21．A 22．C 23．C 24．B
三、作图题(略)
四、实验题
31．方法一：将导线缠绕在铁钉上，再将铁钉靠近大头针，如果铁钉能够吸引大头针，说明导线中有电流，反之则无电流。方法二：将导线伸直放置，将小磁针悬吊在导线的上方，如果小磁针从平行于导线方向旋转到垂直于导线的方向后静止，说明导线中有电流，反之则无电流。
