磁生电
第十六章 电磁现象
电磁感应
知识回顾
1、这一个实验的名称是？
2、最早完成这一个实验的是谁？哪国人？在哪一年完成的？
3、这一个实验证实了什么？
　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了磁可以生电
　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，人类由此进入电气化的时代。
法拉第
英国物理学家、化学家，也是著名的自学成才的科学家。生于萨里郡纽因顿一个贫苦铁匠家庭。仅上过小学。1831年，他作出了关于电磁感应的关键性突破，永远改变了人类文明。1824年1月当选皇家学会会员，1825年2月任皇家研究所实验室主任，1833----1862任皇家研究所化学教授。1846年荣获伦福德奖章和皇家勋章。

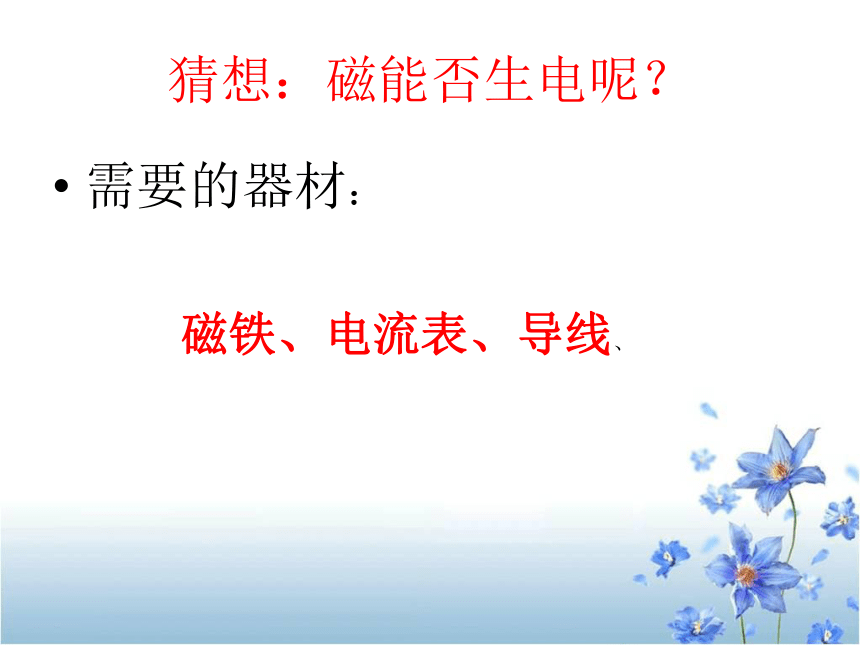

猜想：磁能否生电呢？
需要的器材：
磁铁、电流表、导线、
实验探究:磁是如何生电的
实验现象归纳总结
发生偏转
实验次数 导体的运动状态 电流表指针是否偏转
1 在磁场中静止
2 上下运动
3 左右运动
4 前后运动
一、电磁感应定义：
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫做电磁感应。所产生的电流叫做感应电流。

二、产生感应电流的条件：
1、闭合电路的一部分导体
2、做切割磁感线运动
探究：感应电流的方向与哪些因素有关？
结论：
1、感应电流的方向与
导体运动方向、 磁场方向有关。
2、电磁感应的实质：机械能转化为电能
1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C

2、关于产生感应电流的条件，下面说法正确的是（ ） A、任何导体在磁场中运动都产生感应电流； B、只要导体在磁场中做切割磁力线运动时，导体中都能产生感应电流； C、闭合电路的一部分导体在磁场里做切割磁力线运动时，导体中就会产生感应电流； D、闭合电路的一部分导体，在磁场里沿磁力线方向运动时，导体中就会产生感应电流
3、如图9— 2所示，在下面各种情况中，电流表指针发生偏转的是( ???)。
A．S断开，ab向左运动 ??
B．S闭合，ab向上运动
C．S闭合，ab向下运动 ?
D．S闭合，ab向右运动
能力提升
认识麦克风（话筒）
课堂小结

1 电磁感应：闭合电路的部分导体在磁场中作切割磁感线运动时，导体中就产生了电流，这种现象叫做电磁感应现象。产生的电流叫感应电流。
2、产生感应电流的条件：
（1）闭合电路的一部分导体
（2）做切割磁感线运动
3、感应电流的方向与导体的运动方向和磁场方向有关。
电磁感应现象中把机械能转化为电能。
