2.5 光的反射和折射 同步练习

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)

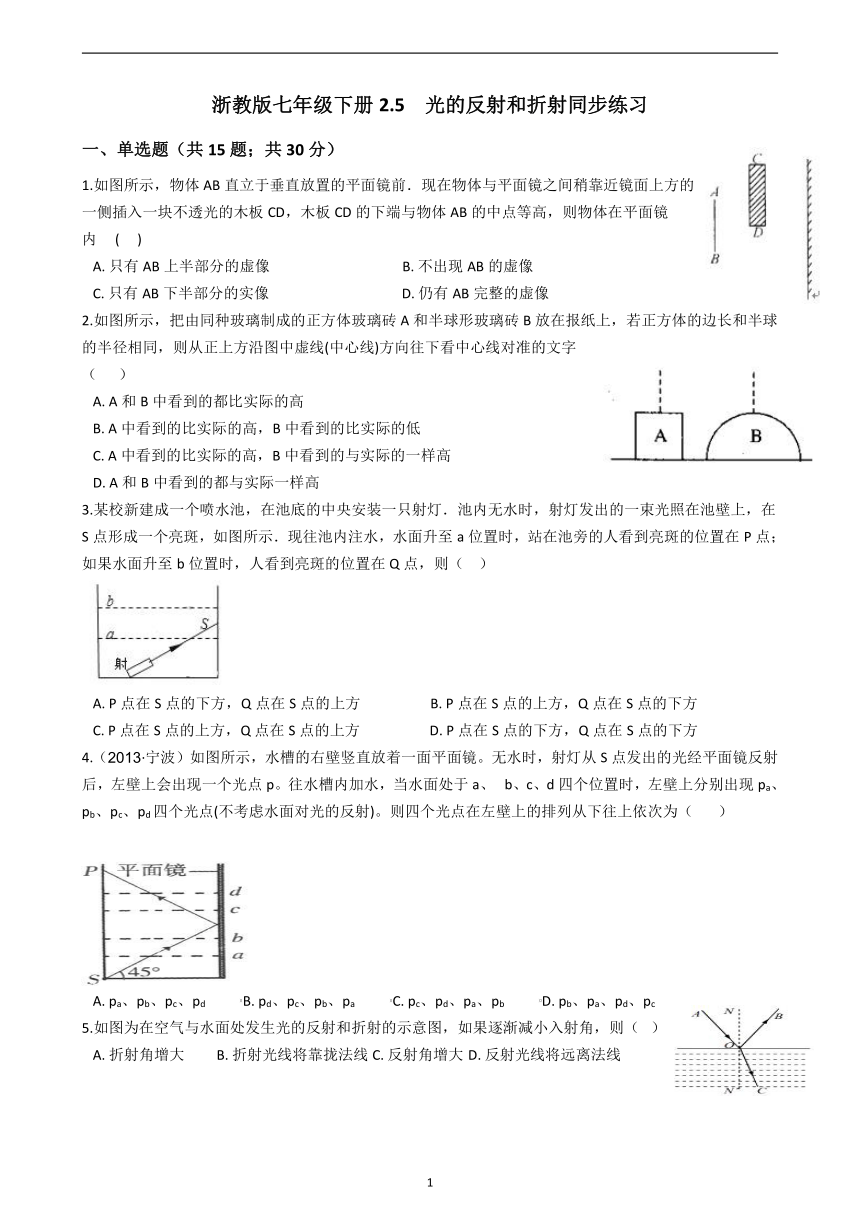

浙教版七年级下册2.5 光的反射和折射同步练习
一、单选题（共15题；共30分）
1.如图所示，物体AB直立于垂直放置的平面镜前．现在物体与平面镜之间稍靠近镜面上方的一侧插入一块不透光的木板CD，木板CD的下端与物体AB的中点等高，则物体在平面镜内??? (??? )
A.?只有AB上半部分的虚像??????????????????????????????????????B.?不出现AB的虚像
C.?只有AB下半部分的实像??????????????????????????????????????D.?仍有AB完整的虚像
2.如图所示，把由同种玻璃制成的正方体玻璃砖A和半球形玻璃砖B放在报纸上，若正方体的边长和半球的半径相同，则从正上方沿图中虚线(中心线)方向往下看中心线对准的文字（???? ）
A.?A和B中看到的都比实际的高
B.?A中看到的比实际的高，B中看到的比实际的低
C.?A中看到的比实际的高，B中看到的与实际的一样高
D.?A和B中看到的都与实际一样高
3.某校新建成一个喷水池，在池底的中央安装一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（?? ）

A.?P点在S点的下方，Q点在S点的上方????????????????????B.?P点在S点的上方，Q点在S点的下方
C.?P点在S点的上方，Q点在S点的上方????????????????????D.?P点在S点的下方，Q点在S点的下方
4.（2013·宁波）如图所示，水槽的右壁竖直放着一面平面镜。无水时，射灯从S点发出的光经平面镜反射后，左壁上会出现一个光点p。往水槽内加水，当水面处于a、? b、c、d四个位置时，左壁上分别出现pa、pb、pc、pd四个光点(不考虑水面对光的反射)。则四个光点在左壁上的排列从下往上依次为（????? ）


A.?pa、pb、pc、pd??????????B.?pd、pc、pb、pa??????????C.?pc、pd、pa、pb??????????D.?pb、pa、pd、pc
5.如图为在空气与水面处发生光的反射和折射的示意图，如果逐渐减小入射角，则（? ）
A.?折射角增大?????????B.?折射光线将靠拢法线C.?反射角增大?D.?反射光线将远离法线

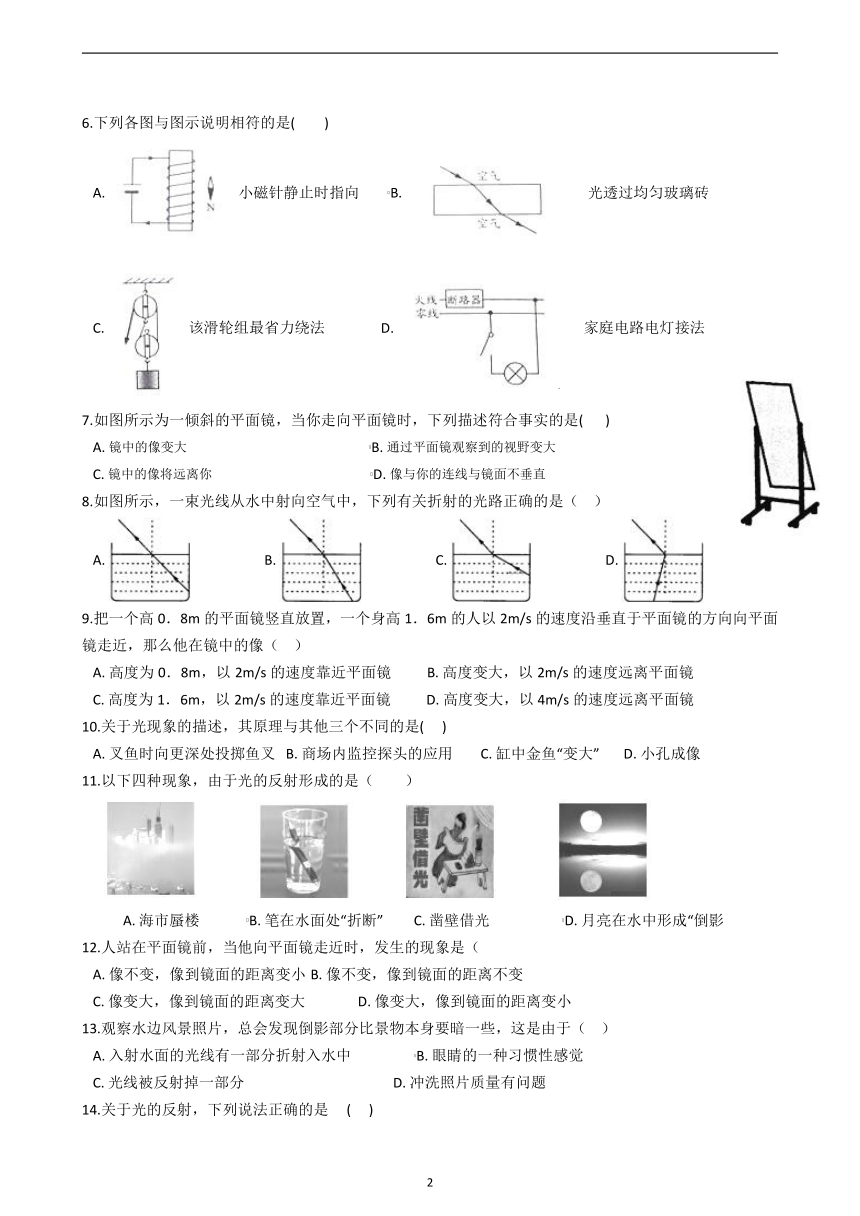

6.下列各图与图示说明相符的是(?? ?? )
A.?? 小磁针静止时指向????????B.?????? 光透过均匀玻璃砖
C.?该滑轮组最省力绕法????????????????D.????? 家庭电路电灯接法
7.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是( ? ?)
A.?镜中的像变大?????????????????????????????????????????????????????B.?通过平面镜观察到的视野变大
C.?镜中的像将远离你??????????????????????????????????????????????D.?像与你的连线与镜面不垂直
8.如图所示，一束光线从水中射向空气中，下列有关折射的光路正确的是（?? ）
A.??????????????????????B.??????????????????????C.??????????????????????D.?
9.把一个高0．8m的平面镜竖直放置，一个身高1．6m的人以2m/s的速度沿垂直于平面镜的方向向平面镜走近，那么他在镜中的像（?? ）
A.?高度为0．8m，以2m/s的速度靠近平面镜??????????B.?高度变大，以2m/s的速度远离平面镜
C.?高度为1．6m，以2m/s的速度靠近平面镜??????????D.?高度变大，以4m/s的速度远离平面镜
10.关于光现象的描述，其原理与其他三个不同的是(??? ) ??
A.?叉鱼时向更深处投掷鱼叉???B.?商场内监控探头的应用????????C.?缸中金鱼“变大”???????D.?小孔成像
11.以下四种现象，由于光的反射形成的是（　　）

A.?海市蜃楼??????? ??B.?笔在水面处“折断” C.?凿壁借光???????????? D.?月亮在水中形成“倒影
12.人站在平面镜前，当他向平面镜走近时，发生的现象是（??
A.?像不变，像到镜面的距离变小?B.?像不变，像到镜面的距离不变
C.?像变大，像到镜面的距离变大???????????????D.?像变大，像到镜面的距离变小
13.观察水边风景照片，总会发现倒影部分比景物本身要暗一些，这是由于（?? ）
A.?入射水面的光线有一部分折射入水中??????????????????B.?眼睛的一种习惯性感觉
C.?光线被反射掉一部分???????????????????????????????????????????D.?冲洗照片质量有问题
14.关于光的反射，下列说法正确的是??? (??? )

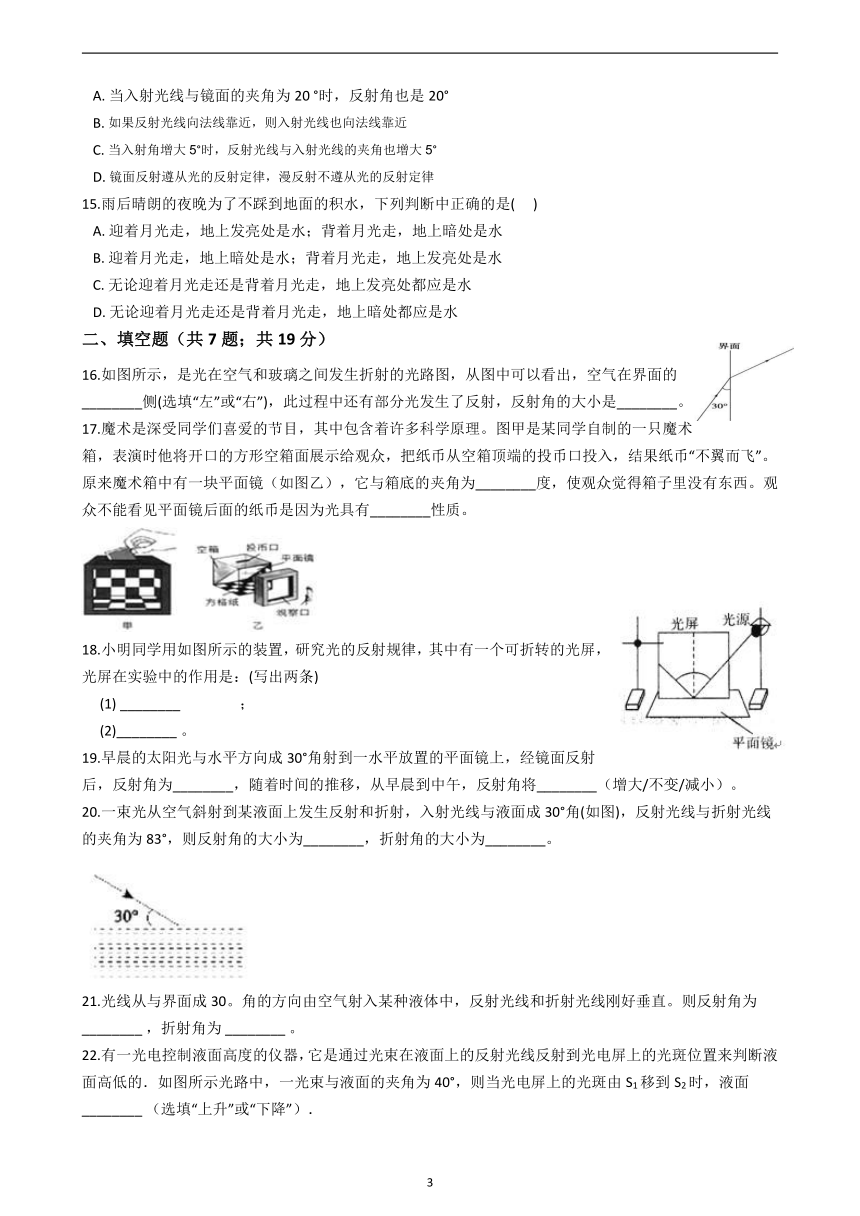

A.?当入射光线与镜面的夹角为20?°时，反射角也是20°
B.?如果反射光线向法线靠近，则入射光线也向法线靠近
C.?当入射角增大5°时，反射光线与入射光线的夹角也增大5°
D.?镜面反射遵从光的反射定律，漫反射不遵从光的反射定律
15.雨后晴朗的夜晚为了不踩到地面的积水，下列判断中正确的是(??? )
A.?迎着月光走，地上发亮处是水；背着月光走，地上暗处是水
B.?迎着月光走，地上暗处是水；背着月光走，地上发亮处是水
C.?无论迎着月光走还是背着月光走，地上发亮处都应是水
D.?无论迎着月光走还是背着月光走，地上暗处都应是水
二、填空题（共7题；共19分）
16.如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的________侧(选填“左”或“右”)，此过程中还有部分光发生了反射，反射角的大小是________。
17.魔术是深受同学们喜爱的节目，其中包含着许多科学原理。图甲是某同学自制的一只魔术箱，表演时他将开口的方形空箱面展示给观众，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”。原来魔术箱中有一块平面镜（如图乙），它与箱底的夹角为________度，使观众觉得箱子里没有东西。观众不能看见平面镜后面的纸币是因为光具有________性质。

18.小明同学用如图所示的装置，研究光的反射规律，其中有一个可折转的光屏，光屏在实验中的作用是：(写出两条)
? ??(1) ________??????????????? ；
? ??(2)________?。
19.早晨的太阳光与水平方向成30°角射到一水平放置的平面镜上，经镜面反射后，反射角为________，随着时间的推移，从早晨到中午，反射角将________（增大/不变/减小）。
20.一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角(如图)，反射光线与折射光线的夹角为83°，则反射角的大小为________，折射角的大小为________。

21.光线从与界面成30。角的方向由空气射入某种液体中，反射光线和折射光线刚好垂直。则反射角为________?，折射角为?________?。

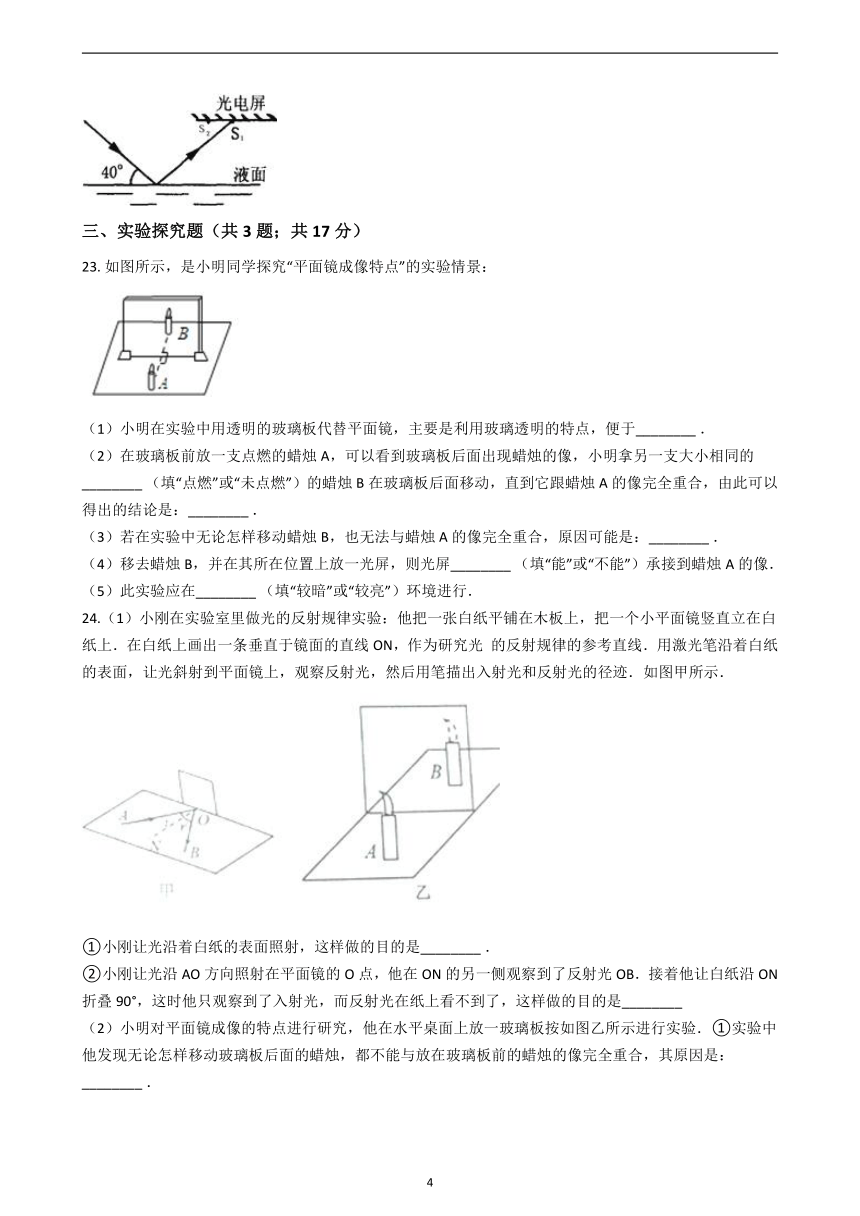

22.有一光电控制液面高度的仪器，它是通过光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的．如图所示光路中，一光束与液面的夹角为40°，则当光电屏上的光斑由S1移到S2时，液面________?（选填“上升”或“下降”）．

三、实验探究题（共3题；共17分）
23.?如图所示，是小明同学探究“平面镜成像特点”的实验情景：

（1）小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于________?．
（2）在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像，小明拿另一支大小相同的________?（填“点燃”或“未点燃”）的蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合，由此可以得出的结论是：________?．
（3）若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：________?．
（4）移去蜡烛B，并在其所在位置上放一光屏，则光屏________?（填“能”或“不能”）承接到蜡烛A的像．
（5）此实验应在________?（填“较暗”或“较亮”）环境进行．
24.（1）小刚在实验室里做光的反射规律实验：他把一张白纸平铺在木板上，把一个小平面镜竖直立在白纸上．在白纸上画出一条垂直于镜面的直线ON，作为研究光 的反射规律的参考直线．用激光笔沿着白纸的表面，让光斜射到平面镜上，观察反射光，然后用笔描出入射光和反射光的径迹．如图甲所示．

①小刚让光沿着白纸的表面照射，这样做的目的是________?．
②小刚让光沿AO方向照射在平面镜的O点，他在ON的另一侧观察到了反射光OB．接着他让白纸沿ON折叠90°，这时他只观察到了入射光，而反射光在纸上看不到了，这样做的目的是________?
（2）小明对平面镜成像的特点进行研究，他在水平桌面上放一玻璃板按如图乙所示进行实验．①实验中他发现无论怎样移动玻璃板后面的蜡烛，都不能与放在玻璃板前的蜡烛的像完全重合，其原因是：________?．

②上述问题解决后，小明也顺利完成了实验．在这个实验中，用玻璃棒代替平面镜，主要是利用玻璃透光的特点，便于________?
③细心的小明透过玻璃观察蜡烛的像时，看到像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是________?．
25.如图是研究光的折射规律的实验原理图；下表中记录了不同的入射角和对应的折射角的实验测量数据。


（1）请你结合图，以光从空气进入到玻璃中的情况为例，分析实验数据（光从空气进入其它透明介质中也可得到具有相同规律的实验数据），对光从空气进入其它透明介质中的折射规律加以总结（补充完整）

入射角i 10° 20° 30° 40° 50° 60° 70° 80°
折射角γ 6．7° 13．3° 19．6° 25．2° 30．7° 35．1° 38．6° 40．6°

a．折射光线跟入射光线和法线在同一平面内，并且分别位于法线两侧；
b．________。
（2）请定量比较实验数据．把你新的发现写在下面：________。
四、解答题（共3题；共18分）
26.?A′O′是AO在平面镜中成的像，如图，请画出平面镜的位置．

27.按要求作图：
（1）在图中，根据平面镜成像特点画出AB在平面镜MN中的像A’B’。

?
（2）如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线，请根据光的反射定律，画出确定平面镜的位置。


（3）小明站在游泳池边的A处，看到路灯在池水中的像与他看到的池中的一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。


28.如图所示，新坝中学初三(2)班STS课外兴趣小组，在探究折射角与入射角关系时，将一束光从玻璃射向空气，发现光在玻璃和空气的分界面处同时发 生折射和反射现象，且折射角大于入射角；当入射角不断增大时，折射光线离法线越来越远，且越来越弱，反射光线却越来越强，当入射角增大到某一角度α时，折 射角达到90°，折射光线就完全消失，只剩下反射回玻璃中的光线；再减少入射角，当入射角小于α时，折射光线和反射光线又同时存在；而让光线从空气射向玻 璃时，无论怎样改变入射角，折射光线和反射光线都同时存在．他们感到非常惊奇，大家又做了一遍，发现还是如此，这究竟是什么现象呢？
查阅资料得知，这种折射光线完全消失的现象叫全反射现象，而且此现象在医学和通信等方面都有广泛的应用。
阅读上面内容，请回答下面问题：

（1）用符号γ将上图中折射角标出；
（2）如果将一束光从空气射向玻璃，________?(选填：能、不能或可能)发生全反射现象；
（3）发生全反射现象的条件是：????
①________?；
②________?。


参考答案
一、单选题
1. D 2. C 3.A 4. A 5.B 6. B 7.B 8.B 9.C 10.D 11.D 12.A 13.A 14.B 15.A
二、填空题
16.左；60°
17.45；直线传播的
18.显示光的传播路径?；探究入射光线、反射光线、法线是否共面
19.60°；减小
20.60度；37度
21.60°；30°
22.上升
三、实验探究题
23.（1）确定像的位置　（2）未点燃　；像和物大小相等　（3）玻璃板没有与平面垂直放置　（4）不能　（5）较暗　
24.（1）显示光的传播路径　；探究反射光线、入射光线和法线在同一平面上　
（2）玻璃板与纸面不垂直　；便于确定像的位置　；玻璃板太厚　
25.（1）入射角较小时，入射角i与折射角γ近似成正比关系（2）当入射角较大时，正比关系不再成立。
四、解答题
26.解：根据平面镜成像的特点：像与物大小相等、像与物到镜面的距离相等、像与物连线与镜面垂直，即像物关于平面镜对称，利用这一对称性用虚线连接AA′或OO′， 作它们的垂直平分线，既是平面镜的位置，物体AO在右侧，平面镜的反射面就在右侧，阴影部分应画在左侧．

27.（1）


（2）


（3）

28.（1）如图：



（2）不能
（3）光从玻璃斜射入空气中；当入射角≥α时
(
