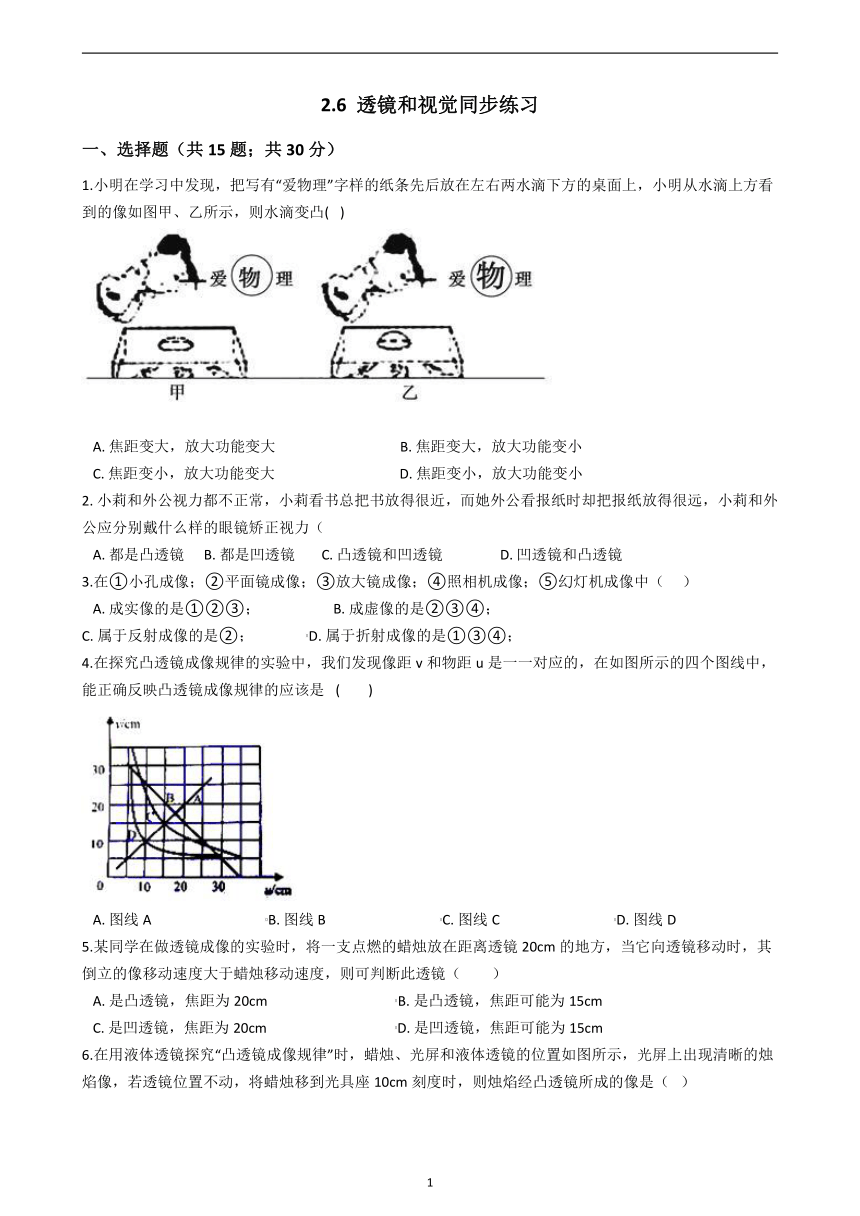

2.6 透镜和视觉同步练习
一、选择题（共15题；共30分）
1.小明在学习中发现，把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图甲、乙所示，则水滴变凸(? )

A.?焦距变大，放大功能变大????????????????????????????????????B.?焦距变大，放大功能变小
C.?焦距变小，放大功能变大????????????????????????????????????D.?焦距变小，放大功能变小
2.?小莉和外公视力都不正常，小莉看书总把书放得很近，而她外公看报纸时却把报纸放得很远，小莉和外公应分别戴什么样的眼镜矫正视力（　　
A.?都是凸透镜?????B.?都是凹透镜???????C.?凸透镜和凹透镜????????????????D.?凹透镜和凸透镜
3.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中（??? ）
A.?成实像的是①②③；?????????????????????B.?成虚像的是②③④；
C.?属于反射成像的是②；???????????????D.?属于折射成像的是①③④；
4.在探究凸透镜成像规律的实验中，我们发现像距v和物距u是一一对应的，在如图所示的四个图线中，能正确反映凸透镜成像规律的应该是? (?? ????)

A.?图线A?????????????????????????????????B.?图线B?????????????????????????????????C.?图线C?????????????????????????????????D.?图线D
5.某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（　　）
A.?是凸透镜，焦距为20cm?????????????????????????????????????B.?是凸透镜，焦距可能为15cm
C.?是凹透镜，焦距为20cm?????????????????????????????????????D.?是凹透镜，焦距可能为15cm

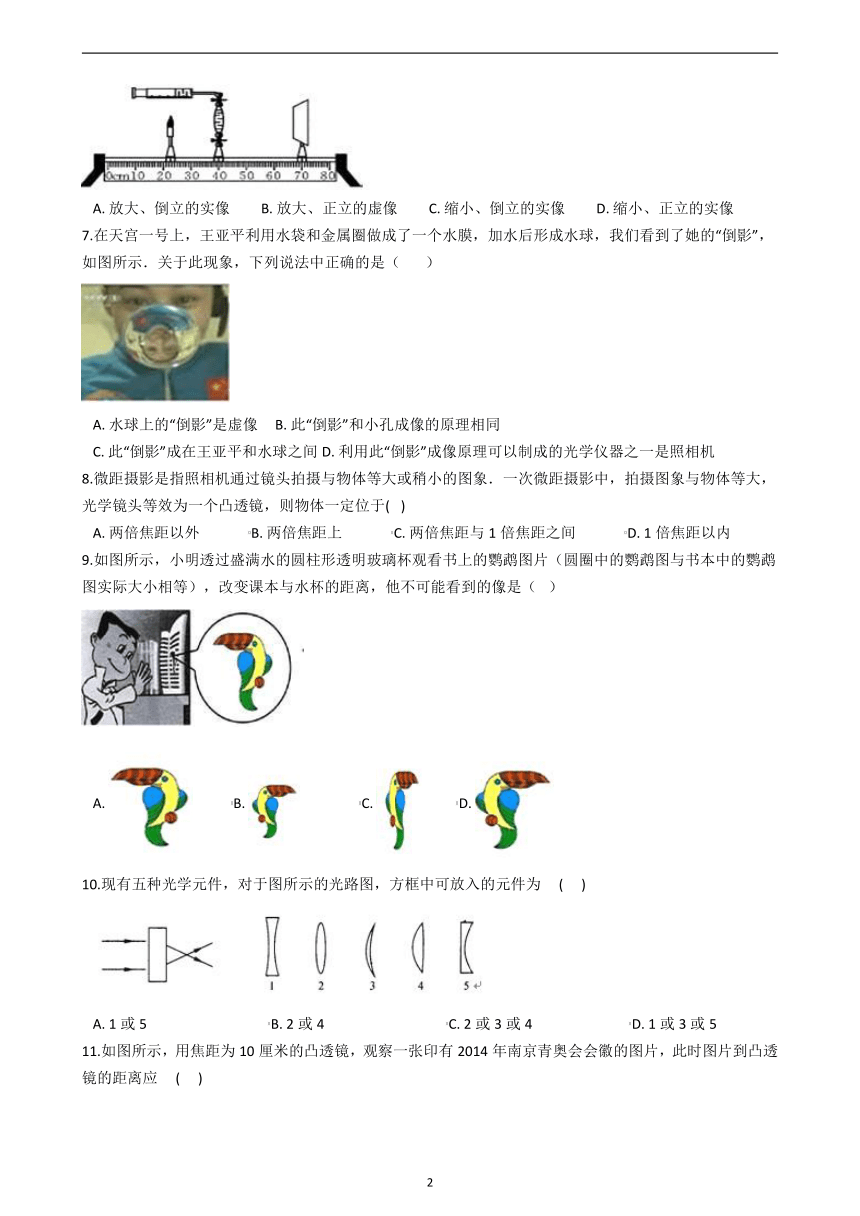

6.在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所成的像是（ ?）


A.?放大、倒立的实像?????????B.?放大、正立的虚像?????????C.?缩小、倒立的实像?????????D.?缩小、正立的实像
7.在天宫一号上，王亚平利用水袋和金属圈做成了一个水膜，加水后形成水球，我们看到了她的“倒影”，如图所示．关于此现象，下列说法中正确的是（????? ）

A.?水球上的“倒影”是虚像?????B.?此“倒影”和小孔成像的原理相同
C.?此“倒影”成在王亚平和水球之间D.?利用此“倒影”成像原理可以制成的光学仪器之一是照相机
8.微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图象．一次微距摄影中，拍摄图象与物体等大，光学镜头等效为一个凸透镜，则物体一定位于(? )
A.?两倍焦距以外??????????????B.?两倍焦距上??????????????C.?两倍焦距与1倍焦距之间??????????????D.?1倍焦距以内
9.如图所示，小明透过盛满水的圆柱形透明玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），改变课本与水杯的距离，他不可能看到的像是（? ）

A.????????????B.??????????????????C.???????????D.?
10.现有五种光学元件，对于图所示的光路图，方框中可放入的元件为??? (??? )

A.?1或5?? ???????????????????????????????B.?2或4??? ??????????????????????????????C.?2或3或4????????????????????????????D.?1或3或5

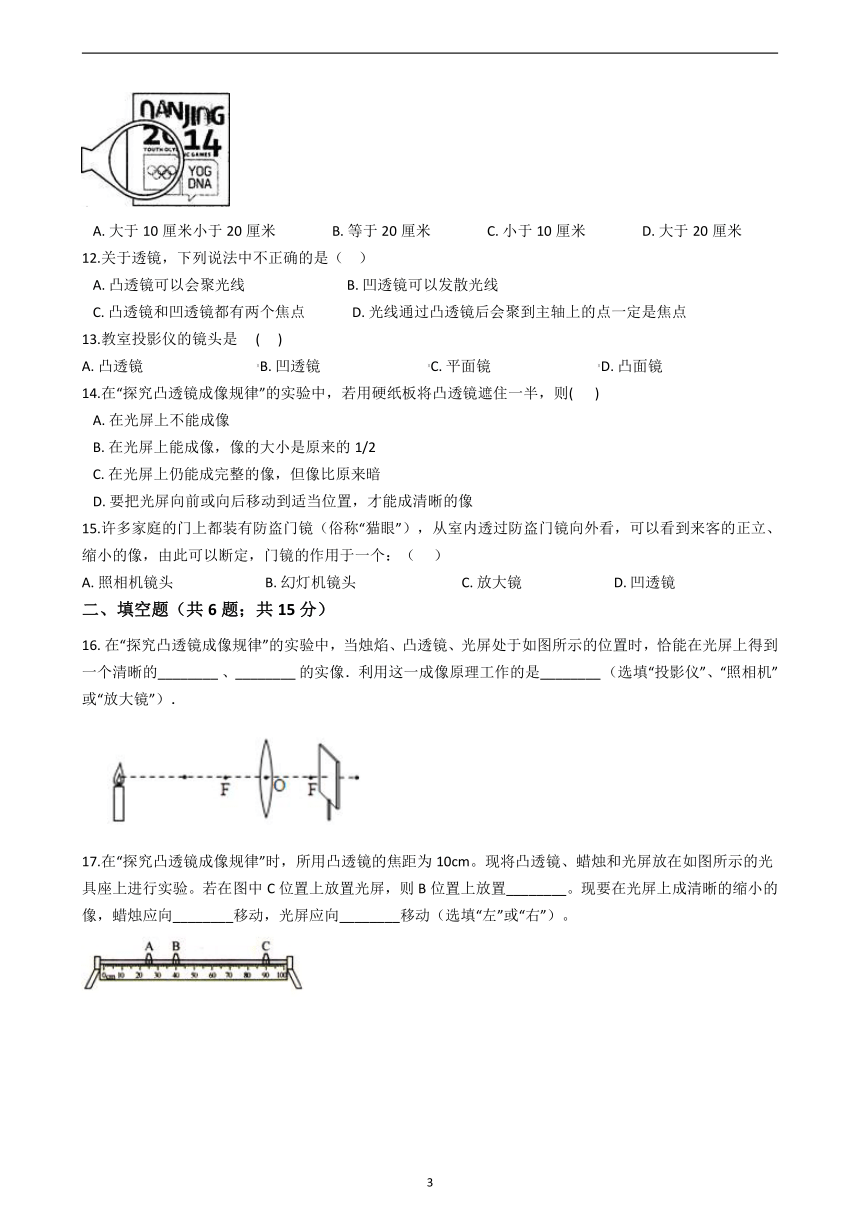

11.如图所示，用焦距为10厘米的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应??? (??? )

A.?大于10厘米小于20厘米????????????????B.?等于20厘米????????????????C.?小于10厘米????????????????D.?大于20厘米
12.关于透镜，下列说法中不正确的是（?? ）
A.?凸透镜可以会聚光线?????????????????????????????B.?凹透镜可以发散光线
C.?凸透镜和凹透镜都有两个焦点?????????????D.?光线通过凸透镜后会聚到主轴上的点一定是焦点
13.教室投影仪的镜头是??? (??? )
A.?凸透镜?????????????????????????????????B.?凹透镜???????????????????????????????C.?平面镜???????????????????????????????D.?凸面镜
14.在“探究凸透镜成像规律”的实验中，若用硬纸板将凸透镜遮住一半，则(???? ) ?
A.?在光屏上不能成像
B.?在光屏上能成像，像的大小是原来的1/2
C.?在光屏上仍能成完整的像，但像比原来暗
D.?要把光屏向前或向后移动到适当位置，才能成清晰的像
15.许多家庭的门上都装有防盗门镜（俗称“猫眼”），从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像，由此可以断定，门镜的作用于一个：（ ???）
A.?照相机镜头??????????????????????????B.?幻灯机镜头??????????????????????????????C.?放大镜??????????????????????????D.?凹透镜
二、填空题（共6题；共15分）
16.?在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的________?、________?的实像．利用这一成像原理工作的是________?（选填“投影仪”、“照相机”或“放大镜”）．

17.在“探究凸透镜成像规律”时，所用凸透镜的焦距为10cm。现将凸透镜、蜡烛和光屏放在如图所示的光具座上进行实验。若在图中C位置上放置光屏，则B位置上放置________。现要在光屏上成清晰的缩小的像，蜡烛应向________移动，光屏应向________移动（选填“左”或“右”）。

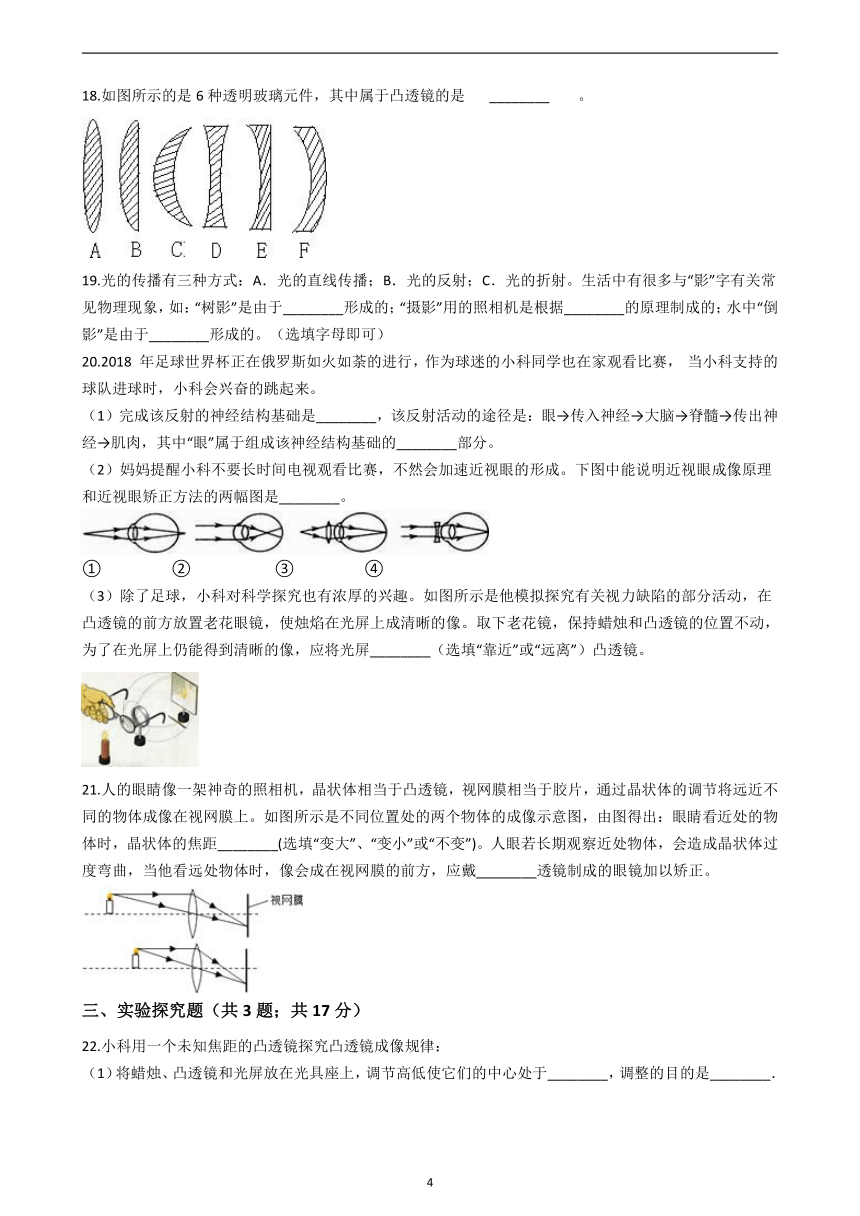

18.如图所示的是6种透明玻璃元件，其中属于凸透镜的是???????________?????? 。

19.光的传播有三种方式：A．光的直线传播；B．光的反射；C．光的折射。生活中有很多与“影”字有关常见物理现象，如：“树影”是由于________形成的；“摄影”用的照相机是根据________的原理制成的；水中“倒影”是由于________形成的。（选填字母即可）
20.2018 年足球世界杯正在俄罗斯如火如荼的进行，作为球迷的小科同学也在家观看比赛， 当小科支持的球队进球时，小科会兴奋的跳起来。
（1）完成该反射的神经结构基础是________，该反射活动的途径是：眼→传入神经→大脑→脊髓→传出神经→肌肉，其中“眼”属于组成该神经结构基础的________部分。
（2）妈妈提醒小科不要长时间电视观看比赛，不然会加速近视眼的形成。下图中能说明近视眼成像原理和近视眼矫正方法的两幅图是________。

① ??????????????????②? ?????????????????????③??????????????? ???④
（3）除了足球，小科对科学探究也有浓厚的兴趣。如图所示是他模拟探究有关视力缺陷的部分活动，在凸透镜的前方放置老花眼镜，使烛焰在光屏上成清晰的像。取下老花镜，保持蜡烛和凸透镜的位置不动，为了在光屏上仍能得到清晰的像，应将光屏________（选填“靠近”或“远离”）凸透镜。

21.人的眼睛像一架神奇的照相机，晶状体相当于凸透镜，视网膜相当于胶片，通过晶状体的调节将远近不同的物体成像在视网膜上。如图所示是不同位置处的两个物体的成像示意图，由图得出：眼睛看近处的物体时，晶状体的焦距________(选填“变大”、“变小”或“不变”)。人眼若长期观察近处物体，会造成晶状体过度弯曲，当他看远处物体时，像会成在视网膜的前方，应戴________透镜制成的眼镜加以矫正。

三、实验探究题（共3题；共17分）
22.小科用一个未知焦距的凸透镜探究凸透镜成像规律：
（1）将蜡烛、凸透镜和光屏放在光具座上，调节高低使它们的中心处于________，调整的目的是________．

小科同学按要求进行观察和测量，并将观测情况记录在表中：
实验序号 物距/cm 像距/cm 像的性质
1 20 6.7 倒立、缩小的实像
2 15 7.5
3 10 10 倒立、等大的实像
4 7.5 15 倒立、放大的实像
5 4 ﹣﹣ 正立、放大的虚像

（2）实验序号2中像的性质是________．
（3）当蜡烛从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向________?（ 填“靠近”或“远离”）透镜的方向移动．
（4）小科用若干个小发光体组成形状如“E”的发光物体，如图甲所示，将发光物体、凸透镜、光屏依次组装到光具座上并调整好，在光屏上形成的像如图乙所示，如果将“E”换成“F”（如图丙），在同一位置观察，屏上的像应是________．

23.小金同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示。

（1）实验过程中，当蜡烛距凸透镜18cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是________cm；
（2）实验过程中，不小心将一小片不透明的物质粘在凸透镜上，则光屏上的像________。
A.像是完整的，像的大小不变??? ??? B.像是完整的，像的大小变小
C.像是不完整的，像中间有一个黑点 ???? D.像是不完整的，像中间有一个不透明物质的像
（3）小金同学多次实验后发现，当光屏上呈现烛焰清晰的像时，将蜡烛和光屏的位置对调，仍能在光屏上得到一个等大清晰的像，出现这种现象的原因是________。
24.小明在探究“凸透镜成实像时像距与物距的关系”的实验中，所用的实验器材有：光具座、凸透镜、光屏和蜡烛等。

（1）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一________??? 上。
（2）该实验应使凸透镜成实像，那么凸透镜成实像的条件是：物距________焦距。
（3）记录的实验数据如下表。请在方格纸上画出像距与物距的关系图像
（4）小明得出探究结论后，又用上述器材做了一个实验。把蜡烛放在光具座上的0刻线处，凸透镜放在15cm刻线上，如图12所示。移动光屏在a位置找到像；蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到b位置时，在光屏上又看到像。结合所画图像，请你对实验中可能出现的现象作出合理的判断_______。
A.?光屏上第一次的像是倒立、放大的??????????????????????B.?a位置在44~46cm刻线之间
C.?光屏上第二次的像是倒立、缩小的??????????????????????D.?b位置在19~21cm刻线之间
四、解答题（共3题；共15分）
25.放大镜的放大倍数与它的凸起的程度有关吗？?




26.如图所示，一光线经过某光学器具后出射光线如图所示，试确定该光学器具，用三种方法作图说明。
?
27.画出下列四幅图中经过透镜后的折射光线



参考答案
一、选择题
1.C 2.D 3.B 4.D 5. B 6.C 7.D 8. B 9.B 10. C 11.C 12.D 13. A 14.C 15.D
二、填空题
16.倒立　；缩小　；照相机　
17.凸透镜；左；左
18.ABC
19.A；C；B
20.（1）反射弧；感受器（2）②④（3）远离
21.变小；凹透镜
三、实验探究题
22.（1）同一高度；使烛焰的像成在光屏的中心（2）倒立、缩小的实像（3）远离（4）C
23.（1）9（2）像仍然是完整的，且大小不变（3）光在折射时，光路可逆
24.（1）高度（2）大于
（3）
（4）A,B,C
四、解答题
25.可能有关，取直径相同、凸起程度不同的凸透镜三个，保持观察的距离不变，去观察同一物体。若观察的像大小不变，则放大倍数与凸起的程度无关，反之则有关
26.解：①根据光反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置．
②过焦点的光线经凸透镜折射后，平行于主光轴．
③射向焦点的光线经凹透镜折射后，将平行于主光轴．

27.
(
