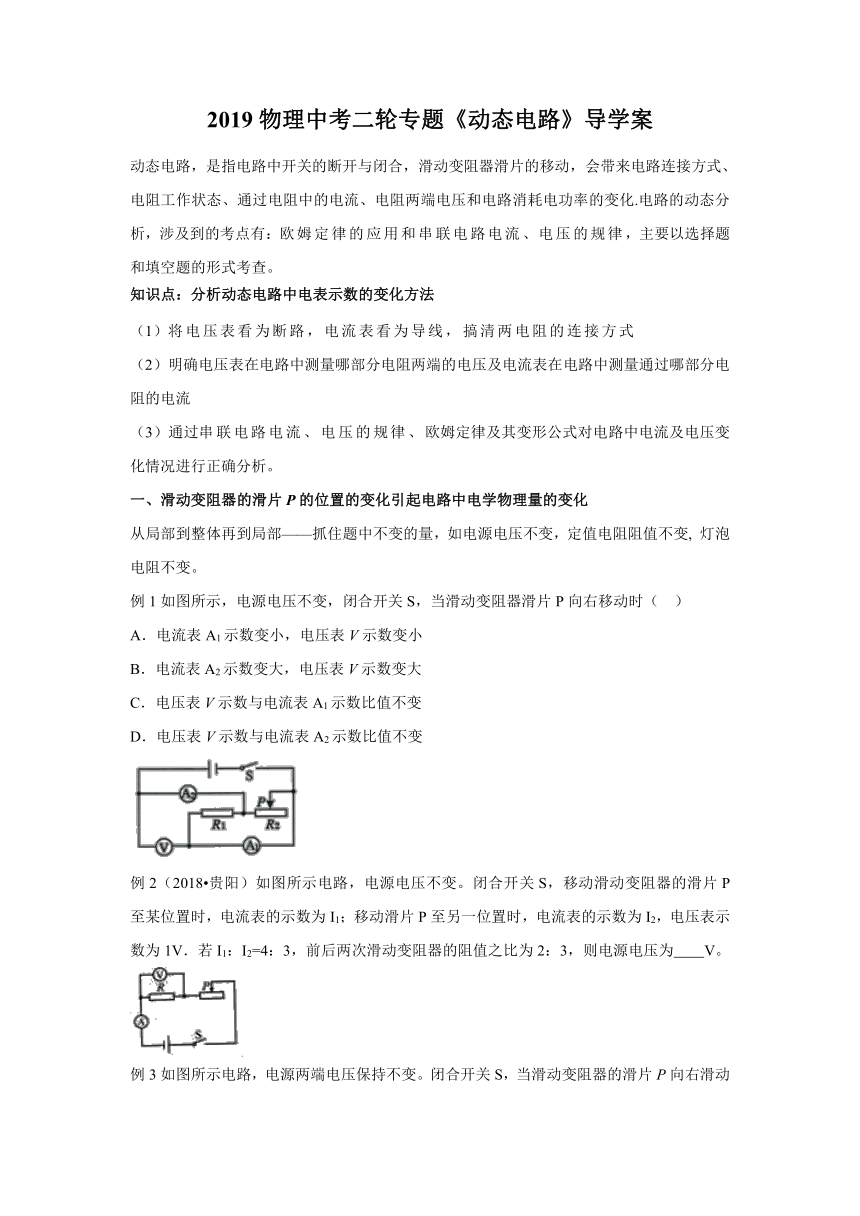

2019物理中考二轮专题《动态电路》导学案
动态电路，是指电路中开关的断开与闭合，滑动变阻器滑片的移动，会带来电路连接方式、电阻工作状态、通过电阻中的电流、电阻两端电压和电路消耗电功率的变化.电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。
知识点：分析动态电路中电表示数的变化方法
（1）将电压表看为断路，电流表看为导线，搞清两电阻的连接方式
（2）明确电压表在电路中测量哪部分电阻两端的电压及电流表在电路中测量通过哪部分电阻的电流
（3）通过串联电路电流、电压的规律、欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
从局部到整体再到局部——抓住题中不变的量，如电源电压不变，定值电阻阻值不变, 灯泡电阻不变。
例1如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
例2（2018?贵阳）如图所示电路，电源电压不变。闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1V．若I1：I2=4：3，前后两次滑动变阻器的阻值之比为2：3，则电源电压为 V。

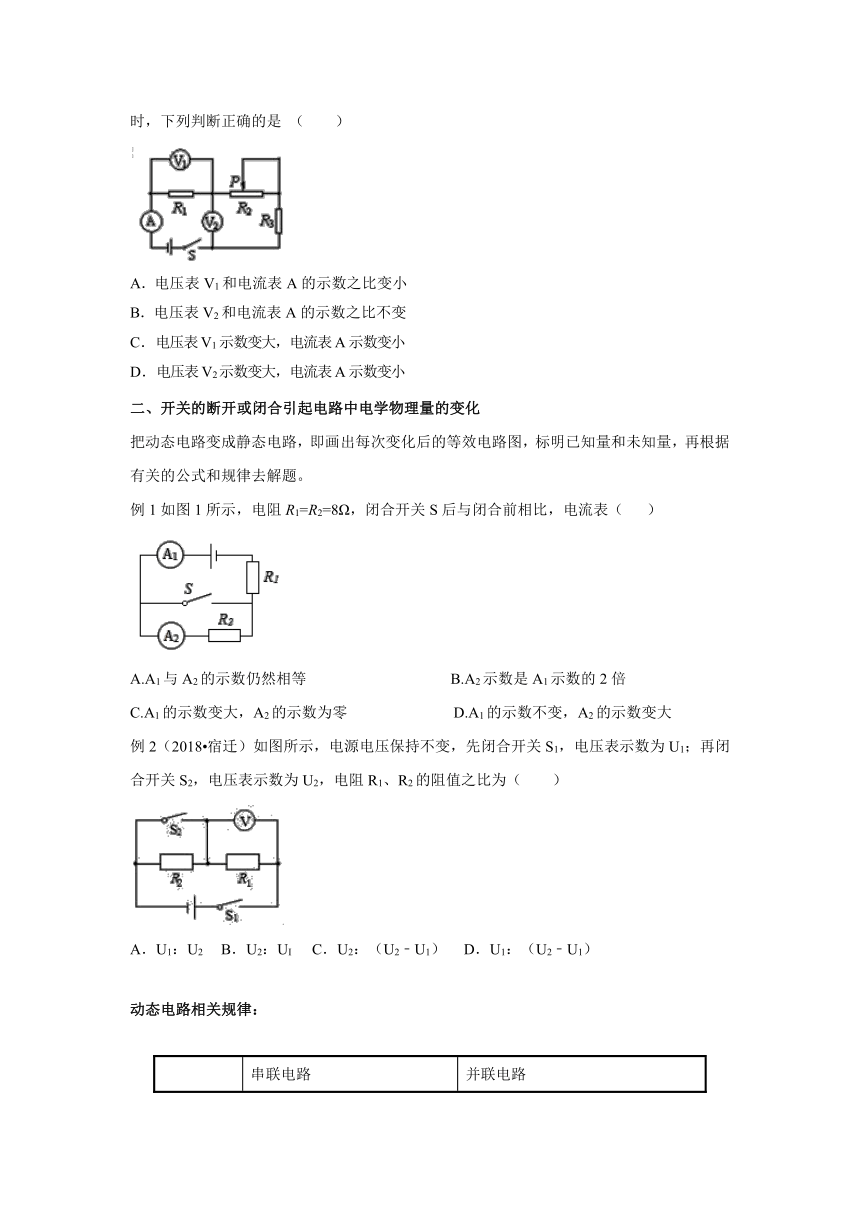

例3如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是 （ ）
A．电压表V1和电流表A的示数之比变小
B．电压表V2和电流表A的示数之比不变
C．电压表V1示数变大，电流表A示数变小
D．电压表V2示数变大，电流表A示数变小
二、开关的断开或闭合引起电路中电学物理量的变化
把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。
例1如图1所示，电阻R1=R2=8Ω，闭合开关S后与闭合前相比，电流表（ ）
A.A1与A2的示数仍然相等 B.A2示数是A1示数的2倍
C.A1的示数变大，A2的示数为零 D.A1的示数不变，A2的示数变大
例2（2018?宿迁）如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（ ）
A．U1：U2 B．U2：UI C．U2：（U2﹣U1） D．U1：（U2﹣U1）

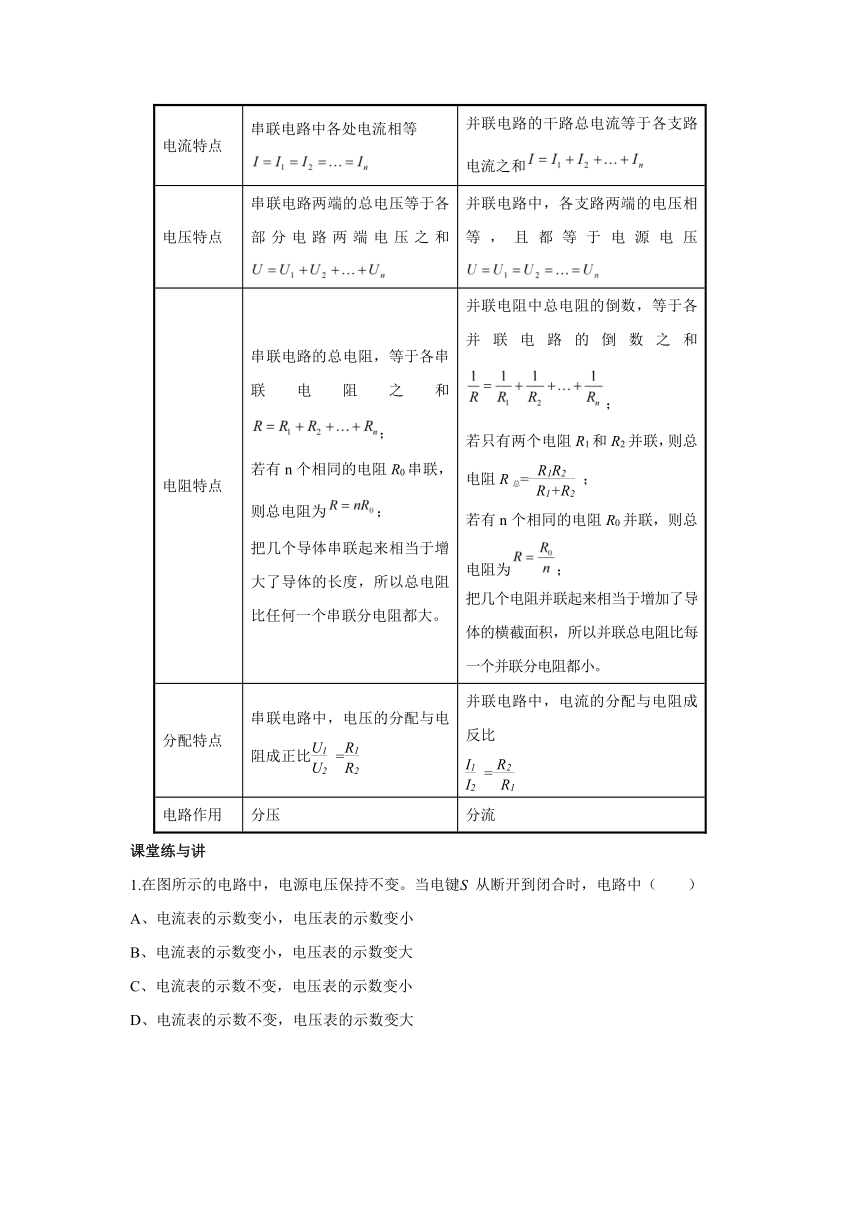

动态电路相关规律：
串联电路 并联电路
电流特点 串联电路中各处电流相等 并联电路的干路总电流等于各支路电流之和
电压特点 串联电路两端的总电压等于各部分电路两端电压之和 并联电路中，各支路两端的电压相等，且都等于电源电压
电阻特点 串联电路的总电阻，等于各串联电阻之和； 若有n个相同的电阻R0串联，则总电阻为； 把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。 并联电阻中总电阻的倒数，等于各并联电路的倒数之和； 若只有两个电阻R1和R2并联，则总电阻R总=； 若有n个相同的电阻R0并联，则总电阻为； 把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。
分配特点 串联电路中，电压的分配与电阻成正比= 并联电路中，电流的分配与电阻成反比 =
电路作用 分压 分流
课堂练与讲
1.在图所示的电路中，电源电压保持不变。当电键S 从断开到闭合时，电路中（ ）
电流表的示数变小，电压表的示数变小
电流表的示数变小，电压表的示数变大
C、电流表的示数不变，电压表的示数变小
D、电流表的示数不变，电压表的示数变大
2. 如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动变阻器的滑片，则（ ）
A.电流表A1示数减小，电流表A2和电压表V示数增加
B.电流表A1和A2示数都减小，电压表V示数增加
C.电流表A1、A2和电压表V示数都减小
D．电流表A1、A2和电压表V示数都增加
3. 如图所示的电路中，电源电压U保持不变，Rx是一个电阻值随光照强度增大而增大的光敏电阻，R0是一个定值保护电阻。在开关S闭合后，当对Rx的光照变强时，下列对电压变示数的分析判断正确的是（ ）
A．Rx增大，电路中的电流I增大，Rx两端电压Ux=IRx增大，电压表示数增大
B．Rx增大，电路中电流I保持不变，Rx两端电压Ux=IRx增大，电压表示数增大
C．Rx增大，电路中电流I减小，Rx两端电压Ux=IRx不变，因U不变，电压表示数不变
D．Rx增大，电路中电流I减小，R0两端电压U0=IR0减小，因U不变，电压表示数增大
4.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
5.（2018?重庆）在如图所示的实物电路中，电源电压恒为3V，滑动变阻器的规格为”10Ω 1A“，灯泡上标有“2.5V 1W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为2.5Ω
B．向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗
C．向右移动滑片时，电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1min，滑动变阻器产生的电热为12J
6.如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是 （ ）
电流表示数变小，电压表示数变小
电流表示数变小，电压表示数变大
C.电流表示数变大，电压表示数变小
D.电流表示数变大，电压表示数变大
7. 如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮 B．电流表示数变大
C．电压表示数变小 D．电路的总功率变大
8.如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数___________（选填“变大”、“变小”或“不变”），电流表示数__________（选填“变大”、“变小”或“不变”）。
9.（多）如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是
A．电压表V示数不变，电流表A2示数变小
B．电流表A1示数变大，电流表A2的示数变小
C．电压表V示数和电流表A2示数的比值变大
D．电流表A1示数和电流表A2示数的差值不变
课后作业
1.如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度 （填“变亮”或“变暗”），电压表的示数将 （填“增大”或“减小”）。
2.如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是?( )???
通过显示器的电流减小??
B．R0两端的电压增大?
C．传感器两端的电压增大??
D．电路的总功率减小?
3. （多）如图所示，R1和R2为阻值不同的定值电阻，滑片P置于变阻器中间，电源电压保持不变，下列说法正确的是（ ）
A.只闭合S1，滑片向左滑动，电压表的示数不变
B.只闭合S2，滑片向右滑动，电压表与电流表A1示数的比值变小
C.只闭合S2和S3，且滑片置于最右端时，两电流表的示数可能相等
D.先闭合S1，S2，电路中的总电流为I1，再闭合S3并移动滑片后，电路中的总电流为I2，I1和I2可能相等
4.在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
5.为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
6.小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻。闭合开关，当有害尾气浓度增大时（ ）
A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
7.下图是一个厨房天然气安全监控的部分电路原理图。电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是
A.电压表的示数变大
B.气敏电阻R的阻值变大
C.通过电阻的电流变小
D.气敏电阻R两端电压变大
8.如图所示的电路，电源电压不变。当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
9.如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是 （ ）
A.电压表的示数不变，电流表A1的示数变大，A2的示数变小
B.电压表的示数不变, 电流表A1的示数不变，A2 的示数变大
C.电压表的示数与A1的示数的比值变大，A2 的示数变小
D.电压表的示数与A1的示数的比值不变，A2 的示数变小
10.如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（ ）
A、油量变少，电流表示数不变
B、油量越少，电流表示数越大
C、油量越多，电流表示数越小
D、油量越多，电流表示数越大
课后作业参考答案：
1、变暗 增大
2、B
3、ABD
4、C
5、C
6、D
7、A
8、D
9、C
10、D
