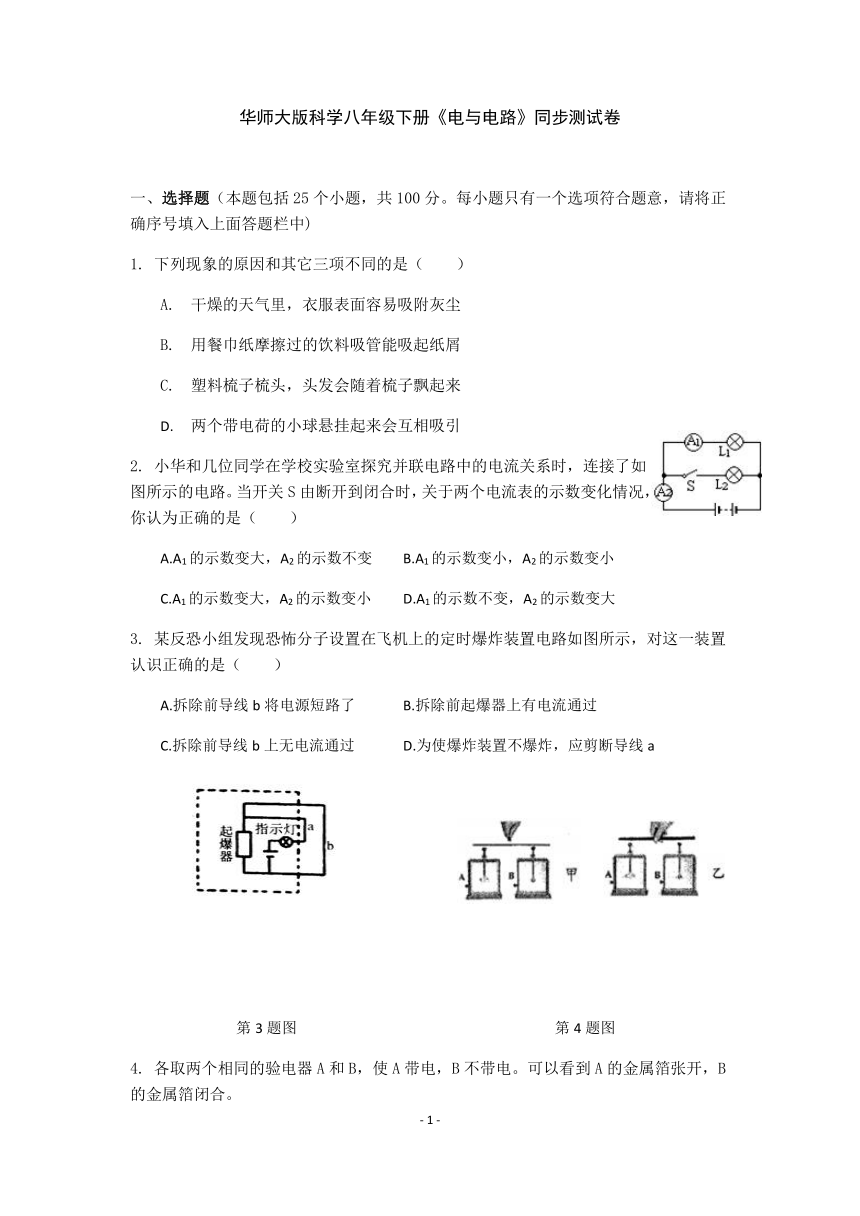

华师大版科学八年级下册《电与电路》同步测试卷

华师大版科学八年级下册《电与电路》同步测试卷
选择题（本题包括25个小题，共100分。每小题只有一个选项符合题意，请将正确序号填入上面答题栏中)
下列现象的原因和其它三项不同的是（　　）
干燥的天气里，衣服表面容易吸附灰尘
用餐巾纸摩擦过的饮料吸管能吸起纸屑
塑料梳子梳头，头发会随着梳子飘起来
两个带电荷的小球悬挂起来会互相吸引
2. 小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（　　）
A.A1的示数变大，A2的示数不变 B.A1的示数变小，A2的示数变小
C.A1的示数变大，A2的示数变小 D.A1的示数不变，A2的示数变大
3. 某反恐小组发现恐怖分子设置在飞机上的定时爆炸装置电路如图所示，对这一装置认识正确的是（　　）
A.拆除前导线b将电源短路了 B.拆除前起爆器上有电流通过
C.拆除前导线b上无电流通过 D.为使爆炸装置不爆炸，应剪断导线a
第3题图 第4题图

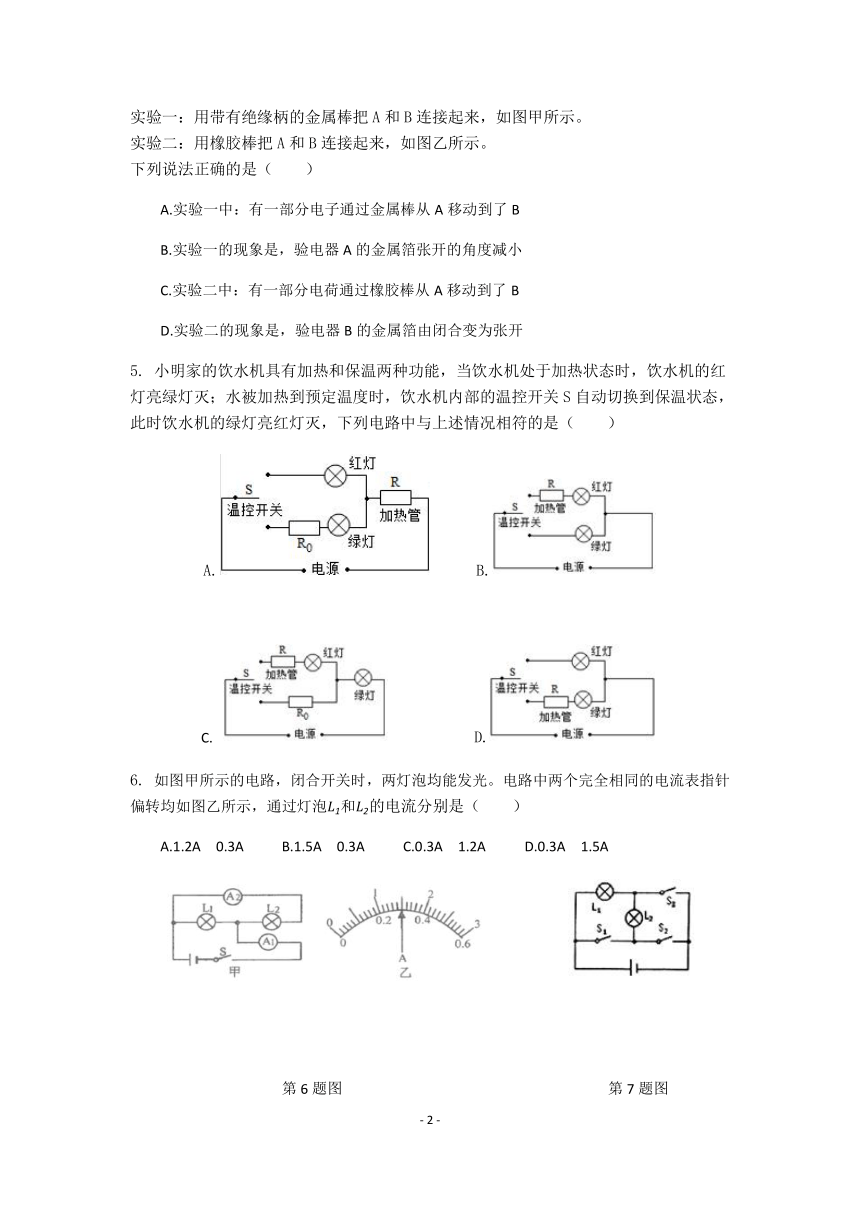

4. 各取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合。实验一：用带有绝缘柄的金属棒把A和B连接起来，如图甲所示。实验二：用橡胶棒把A和B连接起来，如图乙所示。下列说法正确的是（　　）
A.实验一中：有一部分电子通过金属棒从A移动到了B
B.实验一的现象是，验电器A的金属箔张开的角度减小
C.实验二中：有一部分电荷通过橡胶棒从A移动到了B
D.实验二的现象是，验电器B的金属箔由闭合变为张开
5. 小明家的饮水机具有加热和保温两种功能，当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（　　）
A./ B./
/ D./
6. 如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙所示，通过灯泡
??
1
和
??
2
的电流分别是（　　）
A.1.2A 0.3A B.1.5A 0.3A C.0.3A 1.2A D.0.3A 1.5A
第6题图 第7题图

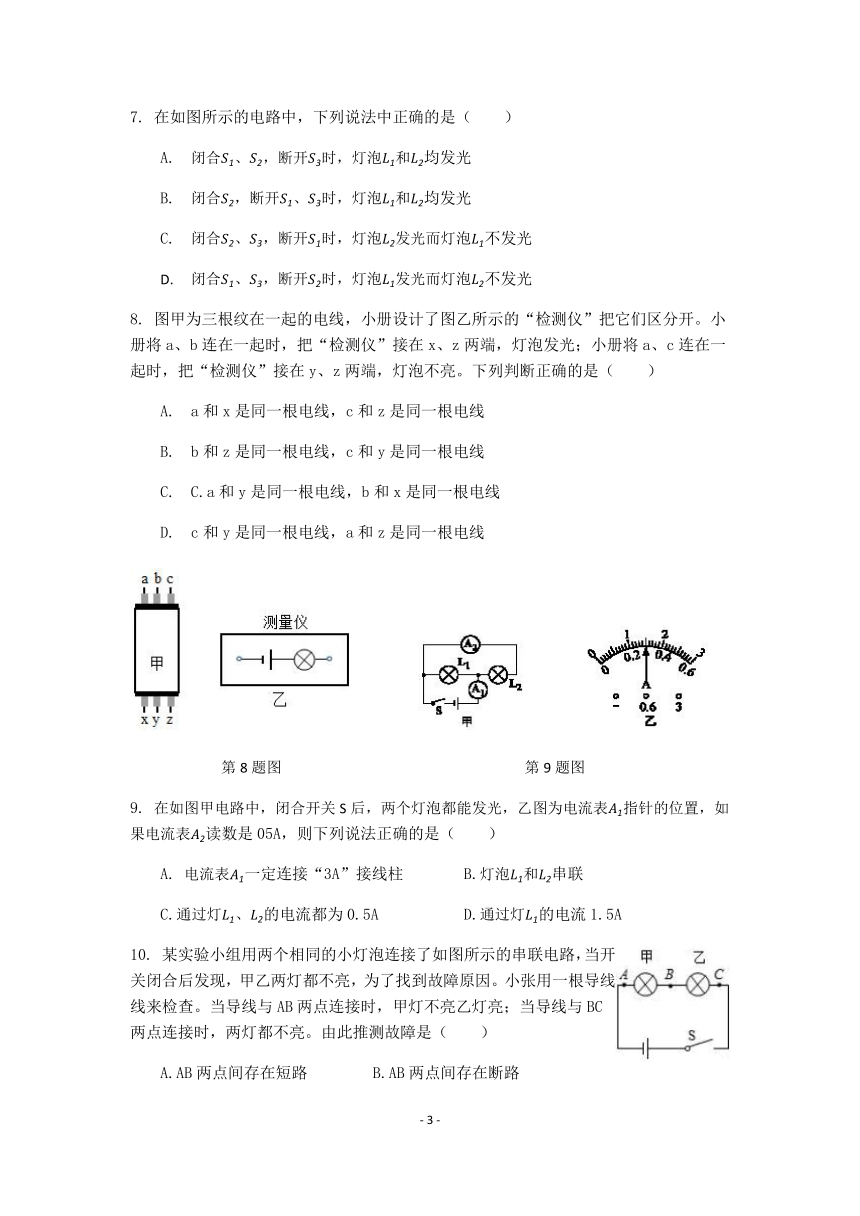

在如图所示的电路中，下列说法中正确的是（　　）
闭合
??
1
、
??
2
，断开
??
3
时，灯泡
??
1
和
??
2
均发光
闭合
??
2
，断开
??
1
、
??
3
时，灯泡
??
1
和
??
2
均发光
闭合
??
2
、
??
3
，断开
??
1
时，灯泡
??
2
发光而灯泡
??
1
不发光
闭合
??
1
、
??
3
，断开
??
2
时，灯泡
??
1
发光而灯泡
??
2
不发光
图甲为三根纹在一起的电线，小册设计了图乙所示的“检测仪”把它们区分开。小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光；小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮。下列判断正确的是（　　）
a和x是同一根电线，c和z是同一根电线
b和z是同一根电线，c和y是同一根电线
C.a和y是同一根电线，b和x是同一根电线
c和y是同一根电线，a和z是同一根电线
/ /
第8题图 第9题图
在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表
??
1
指针的位置，如果电流表
??
2
读数是05A，则下列说法正确的是（　　）
电流表
??
1
一定连接“3A”接线柱 B.灯泡
??
1
和
??
2
串联
C.通过灯
??
1
、
??
2
的电流都为0.5A D.通过灯
??
1
的电流1.5A
10. 某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因。小张用一根导线线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是（　　）
A.AB两点间存在短路 B.AB两点间存在断路
C.BC两点间存在短路 D.BC两点间存在断路

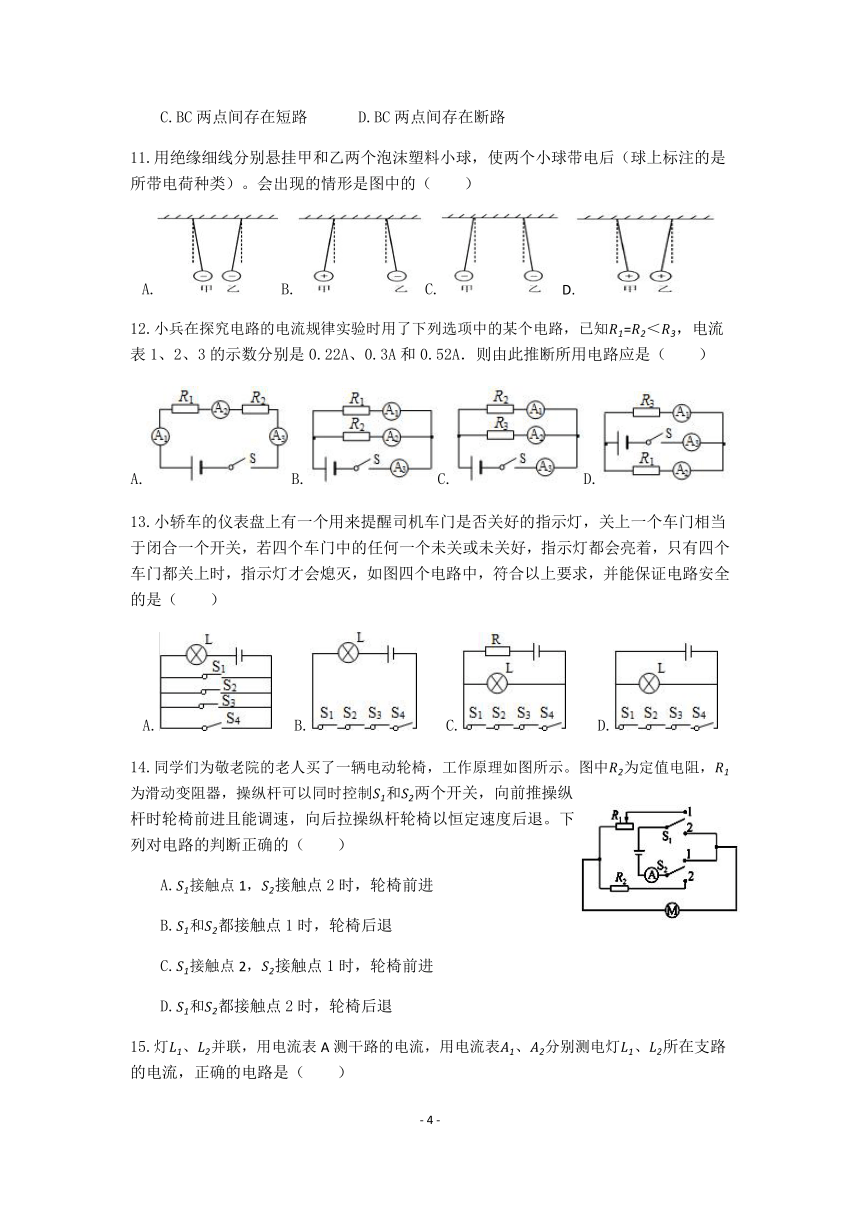

11.用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类）。会出现的情形是图中的（　　）
A./B./C./D./
12.小兵在探究电路的电流规律实验时用了下列选项中的某个电路，已知
??
1
=
??
2
＜
??
3
，电流表1、2、3的示数分别是0.22A、0.3A和0.52A．则由此推断所用电路应是（　　）
A./B./C./D./
13.小轿车的仪表盘上有一个用来提醒司机车门是否关好的指示灯，关上一个车门相当于闭合一个开关，若四个车门中的任何一个未关或未关好，指示灯都会亮着，只有四个车门都关上时，指示灯才会熄灭，如图四个电路中，符合以上要求，并能保证电路安全的是（　　）
A./ B./ C./ D./
14.同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示。图中
??
2
为定值电阻，
??
1
为滑动变阻器，操纵杆可以同时控制
??
1
和
??
2
两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退。下列对电路的判断正确的（　　）
A.
??
1
接触点1，
??
2
接触点2时，轮椅前进
B.
??
1
和
??
2
都接触点1时，轮椅后退
C.
??
1
接触点2，
??
2
接触点1时，轮椅前进
D.
??
1
和
??
2
都接触点2时，轮椅后退
15.灯
??
1
、
??
2
并联，用电流表A测干路的电流，用电流表
??
1
、
??
2
分别测电灯
??
1
、
??
2
所在支路的电流，正确的电路是（　　）
A/B/C/D/

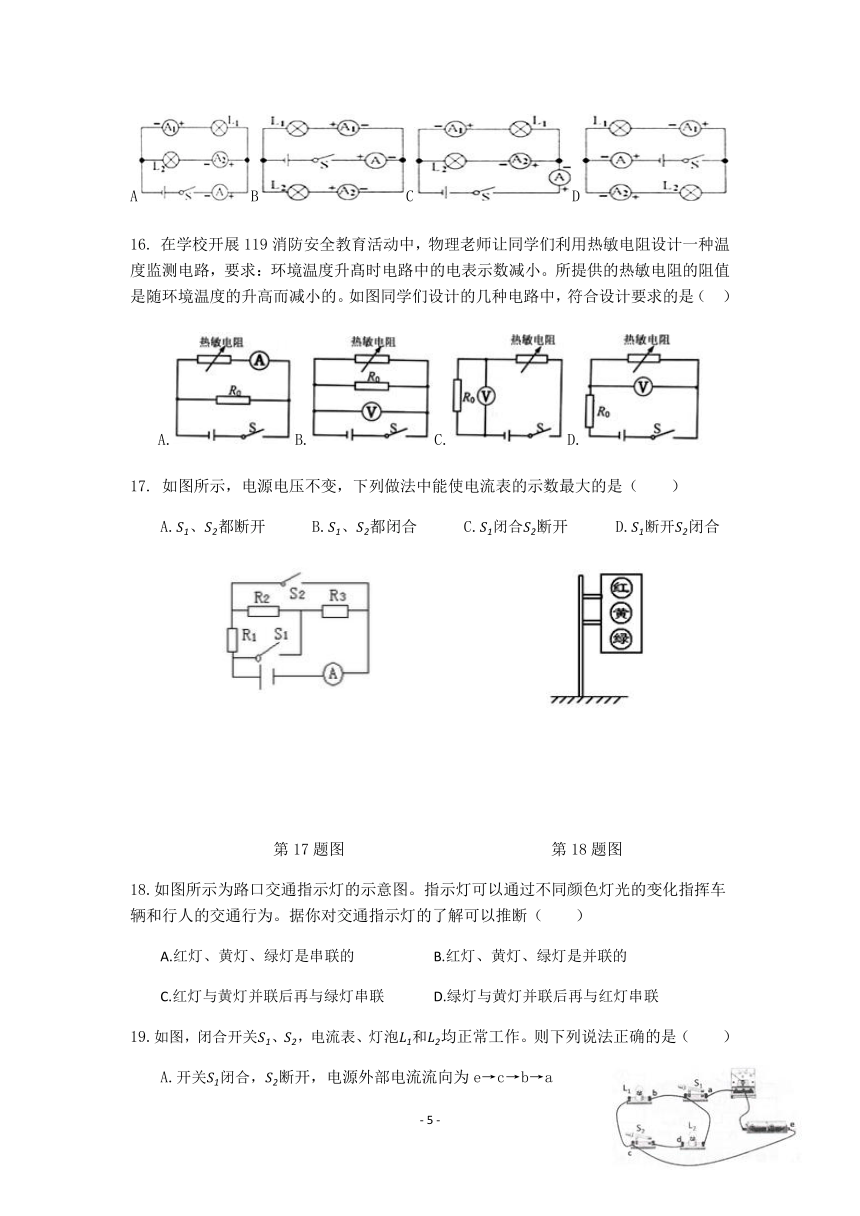

在学校开展119消防安全教育活动中，物理老师让同学们利用热敏电阻设计一种温度监测电路，要求：环境温度升髙时电路中的电表示数减小。所提供的热敏电阻的阻值是随环境温度的升高而减小的。如图同学们设计的几种电路中，符合设计要求的是（　）
A./B./C./D./
17. 如图所示，电源电压不变，下列做法中能使电流表的示数最大的是（　　）
A.
??
1
、
??
2
都断开 B.
??
1
、
??
2
都闭合 C.
??
1
闭合
??
2
断开 D.
??
1
断开
??
2
闭合
第17题图 第18题图
18.如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（　　）
A.红灯、黄灯、绿灯是串联的 B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联 D.绿灯与黄灯并联后再与红灯串联
19.如图，闭合开关
??
1
、
??
2
，电流表、灯泡
??
1
和
??
2
均正常工作。则下列说法正确的是（　　）
A.开关
??
1
闭合，
??
2
断开，电源外部电流流向为e→c→b→a
B.开关
??
1
、
??
2
都闭合，灯泡
??
1
和
??
2
并联
C.开关
??
1
、
??
2
都闭合，通过灯泡
??
1
的电流一定大于通过灯泡
??
2
的电流
D.闭合
??
1
、
??
2
中任意一个开关，都会有灯泡发光
20.在如图所示的电路中，正确的说法是（　　）
A.闭合
??
1
，断开
??
2
，
??
1
发光，
??
2
不发光
B.闭合
??
1
、
??
2
，
??
1
、
??
2
都不发光
C.
??
1
、
??
2
都断开，
??
1
、
??
2
都不发光
D.闭合
??
2
，断开
??
1
，
??
1
、
??
2
都不发光
21.下列描述最符实际的是（　　）
A.若
??
1
、
??
2
和
??
3
都闭合时，则
??
1
和
??
2
并联
B.若
??
1
、
??
2
和
??
3
都闭合时，则
??
1
和
??
2
串联
C.若
??
2
断开，
??
1
和
??
3
闭合时，则
??
1
和
??
2
并联
D.若
??
1
断开，
??
2
和
??
3
闭合时，则
??
1
和
??
2
串联
22.如图甲所示电路，两灯正常发光，电流表
??
1
的示数为0.6A，电流表
??
2
的示数如图乙所示。下列说法正确的是（　　）
A.两灯是串联连接的
B.干路电流是3.2A
C.流过
??
2
的电流是2A
D.流过
??
1
的电流是2.6A
23.台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯，若插座开关和指示灯分别用
??
1
、
??
1
表示，台灯的开关和灯泡分别用
??
2
、
??
2
表示，小明断开或闭合
??
1
、
??
2
时，记录现象如表。由小明的记录可判断出关于
??
1
、
??
2
的连接方式可能是电路图中的（　　）
开关状态
插座指示灯（
??
1
）
台灯（
??
2
）
闭合
??
1
，断开
??
2
亮
不亮
闭合
??
2
，断开
??
1
不亮
不亮

??
1
和
??
2
都闭合
亮
亮
A./B./C./D./
24.如图所示的电路，下列判断正确的是（　　）
A.同时闭合开关
??
1
、
??
2
、
??
3
，将造成电源短路
B.闭合开关
??
2
，断开开关
??
1
、
??
3
时，灯
??
1
、
??
2
并联
C.闭合开关
??
1
、
??
2
，断开开关
??
3
时，灯
??
1
亮、
??
2
不亮
D.闭合开关
??
1
、
??
3
，断开开关
??
2
时，灯
??
1
、
??
2
串联
25.去香港旅行的小明同学在过马路的时候，红绿灯亮时出现“嘎嘎”的声音来。绿灯亮时声音比较急促，红灯亮时声音较缓慢，其实这些声音系统是为视力障碍者设置的，提示他们过马路，也就是所谓的无障碍设施。回家后小明同学设计了一个带有铃声的交通信号灯电路图，要求各用电器互不影响，绿灯亮的同时电铃1响，红灯亮的同时电铃2响，其中符合要求的是（　　）
A./B./C./D./
二、填空题（本题包括6个小题，共31分。)
26. (3分)如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自有转动。用餐巾纸摩擦吸管使其带电。（1）把某个物体房子啊带电吸管一端的附近，发现吸管向物体靠近，由此_____（选填“能”或“不能”）判断该物体是否带电。（2）把丝绸摩擦过的玻璃棒放在用纸巾摩擦过的吸管一端的附近，发现吸管被吸引，则可判断餐巾纸带_____电；在此过程中，_____失去了电子。
27. (10分)某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用完全相同的电流表，设计了如图所示的电路。（1）该同学按照电路图完成实物电路连接后，在闭合开关S前，发现电流表
??
1
的指针指在“0”刻度线的左边，则故障的原因可能是_____。（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边的最大刻度值，他可以采取的措施是_____。（3）排除一切故障后，该同学闭合开关，电流表A、
??
1
、
??
2
的示数分别为0.8A、0.3A和0.5A，他在表格中记录数据后，下一步应该做的是_____，这样做的目的是_____。（4）根据上述的数据分析，可得出的结论是_____。
28. (8分)如图所示，当开关S闭合时，电流表
??
1
的示数是4A，电流表
??
2
的示数是1.5A，电流表
??
3
的示数是3.5A，则通过灯
??
1
的电流是_____A，通过灯
??
2
的电流是_____A，通过灯
??
3
的电流是_____A．在此电路中，
??
1
、
??
2
、
??
3
的连接方式是_____联。
29. (3分)如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的工件上，喷出后的涂料之所以会更分散的原因是_____，金属支架中会形成瞬时电流，其电流方向是_____（填“向上”或“向下“）。
30. (3分)某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示，为使爆炸装置停止工作，应剪断线_____（选填“a”或“b”）．拆除前起爆器上_____（选填“有”或“没有”）电流通过，原因是导线_____（选填“a”或“b”）将起爆器短路了。
31. (4分)如图所示的电路中，（1）当开关
??
1
、
??
2
闭合，
??
3
、
??
4
断开时，_____灯泡发光；（2）当
??
2
、
??
4
闭合，
??
1
、
??
3
断开时，_____灯泡发光；（3）当
??
3
、
??
4
闭合，
??
1
、
??
2
断开时，_____灯泡发光；（4）当
??
1
、
??
2
、
??
3
闭合，
??
4
断开时，_____灯泡发光。
三、作图题（本题包括2个小题，共9分。)
32. (4分)根据图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。（要求：导线不能交叉。）

33. (5分)如图实物电路，请在答题卡虚线框内画出对应的电路图。/

四、解答题（本题包括5个小题，共40分。)
34. (8分) 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路图如下图所示，闭合开关后，两电流表指针偏转情况如图。/（1）该同学发现电流表
??
1
指针偏转较
??
2
小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因。_____。（2）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_____的方案较好，理由是_____。（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄灭
两灯一定是串联
①
方法2
把任意一根导线断开
两灯熄灭
两灯一定是串联
②

35. (8分) 为了探究并联电路的电流规律，小明做了如下的实验。（1）在连接电路时，开关应处于_____状态。（2）小明先将电流表接在
??
1
支路上，闭合开关后，看到灯
??
2
发光，但灯
??
1
不发光，电流表的示数为零，电路故障是_____。/（3）排除故障后，他用电流表测出了
??
1
支路的电流
??
1
=1.2A，而在测量
??
2
支路和干路上的电流时，两个电流表指针偏转均如图1所示，则
??
2
=_____A，I=_____A．根据测量结果，你认为并联电路中电流规律的表达式是：_____。（4）为了验证结论的普遍性，小明具体做法是：_____。（5）根据上述结论，应用到图2中，图中已标明了电流方向，且
??
??
=0.2A、
??
??
=0.6A、
??
??
=0.3A，则
??
??
=_____A。（6）小明连接了如图3的实物连接图，此时，电流表测的是_____（选填“
??
1
”、“
??
2
”、“干路”）的电流。若要测灯
??
2
的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
36. (6分)在图甲中，闭合开关后，通过灯泡
??
??
的电流为0.5A，通过灯泡
??
2
的电流为0.4A．试根据图甲将图乙中的实物连接起来。/
37. (10分) 如图2所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的。/（1）用导线将A、B连接，再将C、D连接，则灯
??
1
和
??
2
是_____联的；（2）用导线将A、D连接，则
??
1
和
??
2
是_____联的；（3）如果用导线将B、C连接，称电路为_____（填通路、断路、短路）。（4）在实际中如图1所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。小林同学好奇，在修车师傅帮助下，拆下其中一个灯，发现另外一灯继续闪亮。这两个转向灯在电路中的连接方式为_____；司机所拨动的这根横杆就相当于电路中的_____。（5）小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如图3连接。小刚同学的错误是_____；请你在图中只改动一根线，使两灯构成并联关系。
38. (8分)根据如图所示的电路图及所学知识完成下列问题（1）要使灯泡
??
1
、
??
2
串联应该怎么做？（2）要使灯泡
??
1
、
??
2
并联应该怎么做？（3）当开关
??
1
闭合，
??
2
、
??
3
断开时，电流表为1.2A，求此时通过灯泡
??
1
的电流各是多大？/
参考答案
【1】【解答】解：A、在干燥的天气里，衣服由于摩擦带电，带电体具有吸引轻小物体的性质，属于摩擦起电现象；B、用餐巾纸摩擦过的饮料吸管由于摩擦带电，带电体具有吸引轻小物体的性质，所以能吸引纸屑，属于摩擦起电现象；C、塑料梳子和头发摩擦，头发会随着梳子飘起来，这是摩擦起电现象；D、两个带电荷的小球悬挂起来会互相吸引，这是异种电荷相互吸引现象；通过以上分析可知，与其它三项不同的是D。故选：D。
【2】【解答】解：开关的断开和闭合使电路的结构发生了改变，当开关断开时，只有L1一盏灯，当开关闭合时，电路为两灯并联，干路电流增大，但对原来的灯L1不影响。所以A1的示数不变，A2的示数变大。故选：C。
【3】【解答】解：（1）由下图可知，拆除前导线b将起爆器短路，不是将电源短路，故A错误；/拆除前导线b上有电流通过，起爆器由于被短路而无电流通过，则此时爆炸装置不爆炸，故BC错误；（2）从图中可知，导线a是电流的必经之路，一旦断开，整个电路将不能接通；所以，剪断导线a，能使爆炸装置不爆炸，故D正确。故选：D。
【4】【答案】：B解析】：①在金属中，自由电子的定向移动形成电流；②验电器是利用同种电荷相互排斥的原理工作的；③容易导电的物体是导体不容易导电的物体是绝缘体。
【5】【解答】解：A、由电路图可知，加热时饮水机的红灯亮绿灯灭，保温时绿灯亮红灯灭，且加热时的电阻小于保温时的电阻，符合题意，故A正确；B、由电路图可知，加热时红灯亮绿灯灭，但温控开关S自动切换时，电路中无加热管起不到保温作用，不符合题意，故B错误；C、由电路图可知，无论加热时还是保温时绿灯均发光，不符合题意，故C错误；D、由电路图可知，加热时绿灯亮红灯灭，不符合题意，故D错误。故选：A。
【6】【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流：I1=I-I2=1.5A-0.3A=1.2A。故选：A。
【7】【解答】解：A、闭合S1、S2，断开S3时，则电流的路径是：正极→S1→S2→负极，造成电源短路，损坏电源。故A错误；B、闭合S2，断开S1、S3时，则电流只有一条路径：正极→L1→L2→S2→负极，灯泡L1、L2串联，灯泡L1和L2均发光，故B正确；C、闭合S2、S3，断开S1时，则电流只有一条路径：正极→L1→S3→负极，L2被短路，灯泡L1发光而灯泡L2不发光，故C错误；D、闭合S1、S3，断开S2时，则电流有两条路径，一条是正极→S1→L1→负极，另一条是正极→L1→S3→负极，两灯泡并联，灯泡L1和灯泡L2都发光故D错误。故选：B。
【8】【解答】解：（1）小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光，左面只剩下c端，右面只剩下的是y端，则说明c和y是同一根电线；（2）小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮；左面只剩下b端，下面只剩下的是x端，则说明b和x不是同一根电线，则b和z是同一根电线；综上分析，c和y是同一根电线，b和z是同一根电线，则剩下的a和x是同一根电线，故B正确。故选：B。
【9】【解答】解：由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；因为并联电路中干路电流大于任一支路的电流，且电流表A1、A2的指针位置相同，所以，电流表A1选用大量程，连接“3A”接线柱，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；电流表A2选用小量程，则通过灯L2的电流为I2=0.5A，因为I=I1+I2，所以，通过灯L1的电流I1=I-I2=1.5A-0.5A=1A，故A正确、BCD错误。故选：A。
【10】【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；当导线与AB两点连接时，甲灯不亮乙灯亮，说明电路通路，两灯泡不可能短路，乙灯是完好的（乙灯不可能断路）；当导线与BC两点连接时，两灯都不亮，说明甲灯不可能短路，只能为甲灯发生了断路（即AB两点间存在断路）。故选：B。
【11】【解答】解：AC、图中两个塑料小球均带负电荷，同种电荷应该相互排斥，而A图中两球相互吸引，故A错误，C正确；B、图中两个塑料小球带异种电荷，异种电荷应该相互吸引，而图中两球相互排斥，故B错误；D、图中两个塑料小球均带正电荷，同种电荷应该相互排斥，不是相互吸引，故D错误。故选：C。
【12】【解答】解：A、该电路为串联电路，三个电流表的示数应该相等，不符合题意。B、R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2，所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意。C、R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3，所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意。D、R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3，所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意。故选：D。
【13】【解答】解：A、四个开关并联后与灯泡串联，当一个开关闭后，灯泡发光，因此不合题意。B、四个门对应的开关与灯泡串联，当任何一个门未关闭时，指示灯都不会发光，相反当四个门关好时，指示灯发光，故B不合题意；C、四个门对应的开关串联后与灯泡并联，当任何一个门未关闭时，指示灯都发光，当四个门关好时，指示灯被短路，定值电阻串联在干路中保护电路，故符合题意；D、四个门对应的开关串联后与灯泡并联，当任何一个门未关闭时，指示灯都发光，当四个门关好时，指示灯被短路，同时形成电源短路，故D不合题意；故选：C。
【14】【解答】解：（1）由题意可知轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即滑动变阻器且与电动机串联在电路中。由电路图可知，此时开关S1和S2都接1，故A、C错误；（2）轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联，此时电流方向与前进时相反，由电路图可知，此时开关S1和S2都接2，故B错误，D正确。故选：D。
【15】【解答】解：A、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故A错；B、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A1、A2的电流从负接线柱流入、从正接线柱流出，故B错；C、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上，并且电流表正负接线柱接法正确，故C正确；D、由图知，两灯并联，电流表A在干路上，电流表A1、A2分别在L1、L2所在支路上；但电流表A的电流从负接线柱流入、从正接线柱流出，故D错。故选：C。
【16】【解答】解：AB、由图知，定值电阻R0与热敏电阻并联，因并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变，两支路的电压等于电源电压不变，故B不符合要求；由题知，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由可知，通过热敏电阻的电流增大，故A不符合要求；CD、定值电阻R0与热敏电阻串联，因为热敏电阻的阻值是随环境温度的增大而减小的，所以温度升高时，热敏电阻的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以热敏电阻两端的电压减小，则C选项中电压表并联在R0两端其示数增大，D选项中电压表并联在热敏电阻两端其示数减小，故C不符合题意、D符合题意。故选：D。
【17】【解答】解：A、S1、S2都断开，R1、R2、R3是串联，电流表测电路中的电流；B、由图可知，当S1、S2都闭合时，电流分别通过R1、R2、R3，所以R1、R2和R3并联，电流表测的是干路中的总电流；C、S1闭合S2断开，只有R3连入电路，电流表测R3的电流；D、S1断开S2闭合，只有R1连入电路，电流表测R1的电流；根据并联电路的特点，并联电路的总电阻小于任何一条支路电阻，即并联时总电阻最小，根据可知，此时电路中的电流最大，即电流表的读数最大，故B做法中能使电流表的示数最大。故选：B。
【18】【解答】解：根据常识可以知道，交通指示灯中的三个灯不会同时亮，所以可以判断出三个灯是并联。故选：B。
【19】【解答】解：A、由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；B、由电路图可知，开关S1、S2都闭合，L1与L2首首相连、尾尾相连，两灯是并联的，故B正确；C、开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故C错误；D、开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。故选：B。
【20】【解答】解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确。故选：D。
【21】【解答】解：AB、由图知，若S1、S2和S3都闭合时，电流不经过两盏灯，将发生电源短路，故AB错误；C、若S2断开，S1和S3闭合时，电路有两条支路，L1和L2并联，故C正确；D、若S1断开，S2和S3闭合时，电流不经过两盏灯，将发生电源短路，故D错误。故选：C。
【22】【解答】解：A、由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误；BCD、电流表A1测L1支路的电流，电流表A1的示数为0.6A，则流过L1的电流是0.6A，故D错误；并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，电流表A2示数应大于A1示数，即A2示数应大0.6A，由图乙所示电流表可知，电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故B错误；由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I-I1=2.6A-0.6A=2A，故C正确。故选：C。
【23】【解答】解：当闭合开关Sl、断开S2时，灯泡L1亮；当闭合开关S2、断开S1时，两灯泡都不亮；当Sl、S2都闭合时，两灯都亮，由以上现象，可判断出：L1与L2并联，S2只控制L2，S1在干路上，只有C符合题意。故选：C。
【24】【解答】解：A、根据电路图可知，当同时闭合开关S1、S2、S3时，导线直接将电源两极连接起来，因此形成电源短路，故A正确；B、根据电路图可知，当闭合开关S2，断开开关S1、S3时，两灯泡顺次连接，因此两灯泡串联，故B错误；C、根据电路图可知，当闭合开关S1、S2，断开开关S3时，灯泡L1被短路，电路为L2的基本电路，因此灯泡L2亮、L1不亮，故C错误；D、根据电路图可知，当闭合开关S1、S3，断开开关S2时，两灯泡并列连接，因此两灯泡并联，灯L1、L2都亮，故D错误；故选：A。
【25】【解答】解：并联电路中各用电器之间互不影响，由题知，要求各用电器互不影响，所以灯与电铃间应并联；由题知，绿灯亮时电铃1响，红灯亮时电铃2响，说明绿灯和电铃1由一个开关控制，即该开关在绿灯和电铃1并联的干路上；同理，红灯和电铃2由另一个开关控制，该开关在红灯和电铃2并联的干路上；由各选项图知，C符合题意，ABD不合题意。故选：C。
【26】故答案为：（1）不能；（2）正；餐巾纸。
【27】故答案为：（1）没有校零；（2）改用较大的量程；（3）换用不同规格的灯泡，再测出几组数据；得出干路中电流与各支路电流之间的普遍关系；（4）并联电路的干路电流等于各支路电流之和。
【28】故答案为：2.5；1；0.5； 并。
【29】故答案为：同种电荷相互排斥；向上。
【30】故答案为：a；没有；b。
【31】故答案为：（1）L1；（2）L2；（3）L3；（4）L1。
【32】/【33】/
【34】【解答】：解：（1）串联电路中，电流是处处相等，当出现电流表A1指针偏转较A2小，说明没有
没有注意观察电流表的量程，两个电流表的量程不一致造成的；
（2）当两个灯泡的规格相同时，无论串联还是并联，电流都相同，为了防止避免实验时的特殊
（偶然）性，用不同规格的灯泡进行多次测量；
（3）如果是并联时，断开的是干路上的导线，两灯也不会发光，因此方法2不可行。
故本题答案为：（1）没有注意观察电流表的量程；
（2）乙、避免实验时的特殊（偶然）性；
（3）①可行、②不可行。
【35】故答案为：（1）断开；
（2）L1或电流表断路；
（3）0.3；1.5；I=I1+I2
（4）换用不同的灯泡测量多组数据；
（5）0.1；
干路；如上图所示。
【36】/
【37】故答案为：（1）并；（2）串；（3）短路；（4）并联；开关；（5）连接开关S与灯L2之间的导线连接错误（或造成电源短路）。
【38】答：（1）闭合S1断开S2、S3；
（2）闭合S3、S2，断开S1；
（3）通过L1的电流是1.2A。
