第2章 对环境的察觉（光学作图题）专项练习

中小学教育资源及组卷应用平台


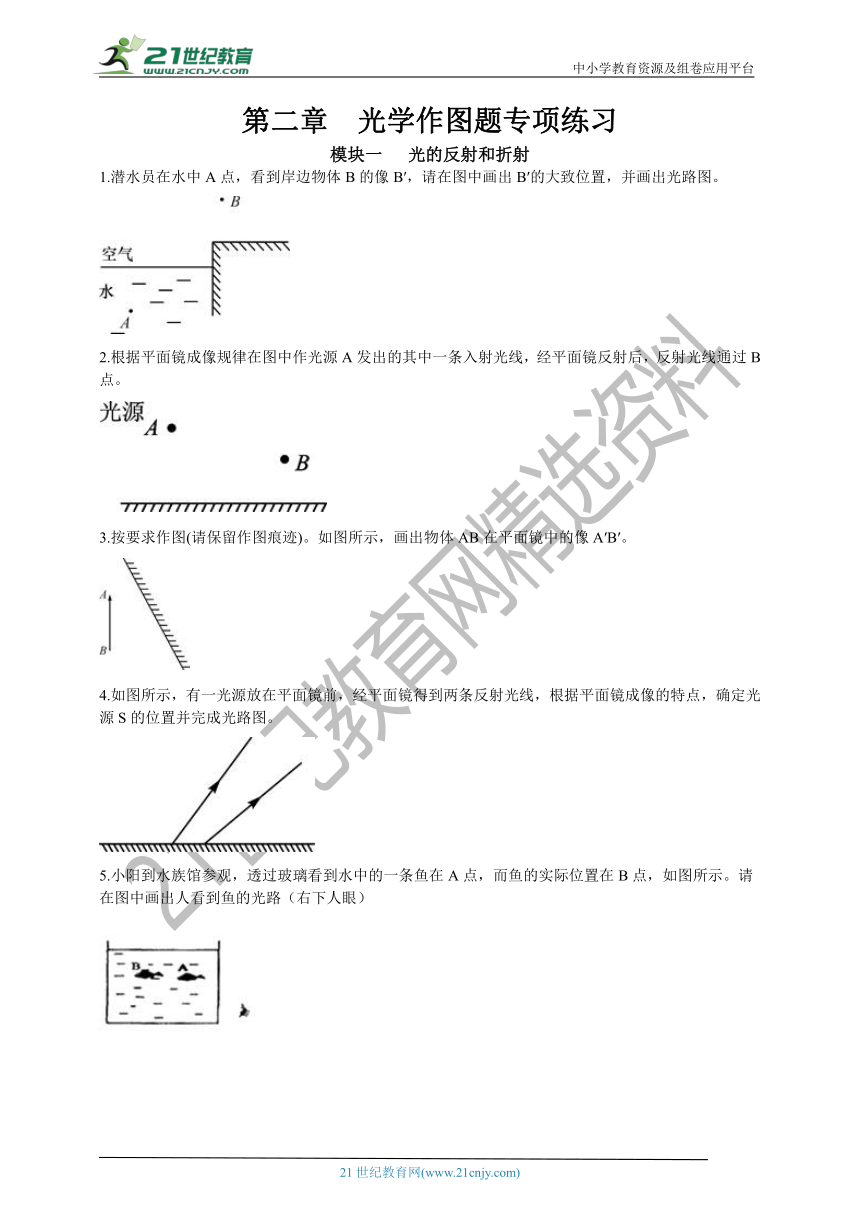

第二章 光学作图题专项练习
模块一 光的反射和折射
1.潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图。
?
2.根据平面镜成像规律在图中作光源A发出的其中一条入射光线，经平面镜反射后，反射光线通过B点。
?
3.按要求作图(请保留作图痕迹)。如图所示，画出物体AB在平面镜中的像A′B′。
?
4.如图所示，有一光源放在平面镜前，经平面镜得到两条反射光线，根据平面镜成像的特点，确定光源S的位置并完成光路图。
?
5.小阳到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。请在图中画出人看到鱼的光路（右下人眼）






6.如图所示，一束光线与水平面成50°角入射到平面镜上。若要使反射光线沿水平方向射出，请作图说明平面镜与水平面的夹角。

7.如图所示为自行车尾灯的结构示意图，红色并相互垂直的三角形小玻璃片相当于平面镜．后面的汽车灯光一照，它就通红透亮，从而引起后车司机的注意．为什么会有这样的效果？请作出后车灯光照在自行车尾灯时的反射光路图，并解释．

8.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域(盲区)，人或其他车辆应尽量避免进入盲区。如图，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧(虚线所示)之间的盲区。

9.?潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′

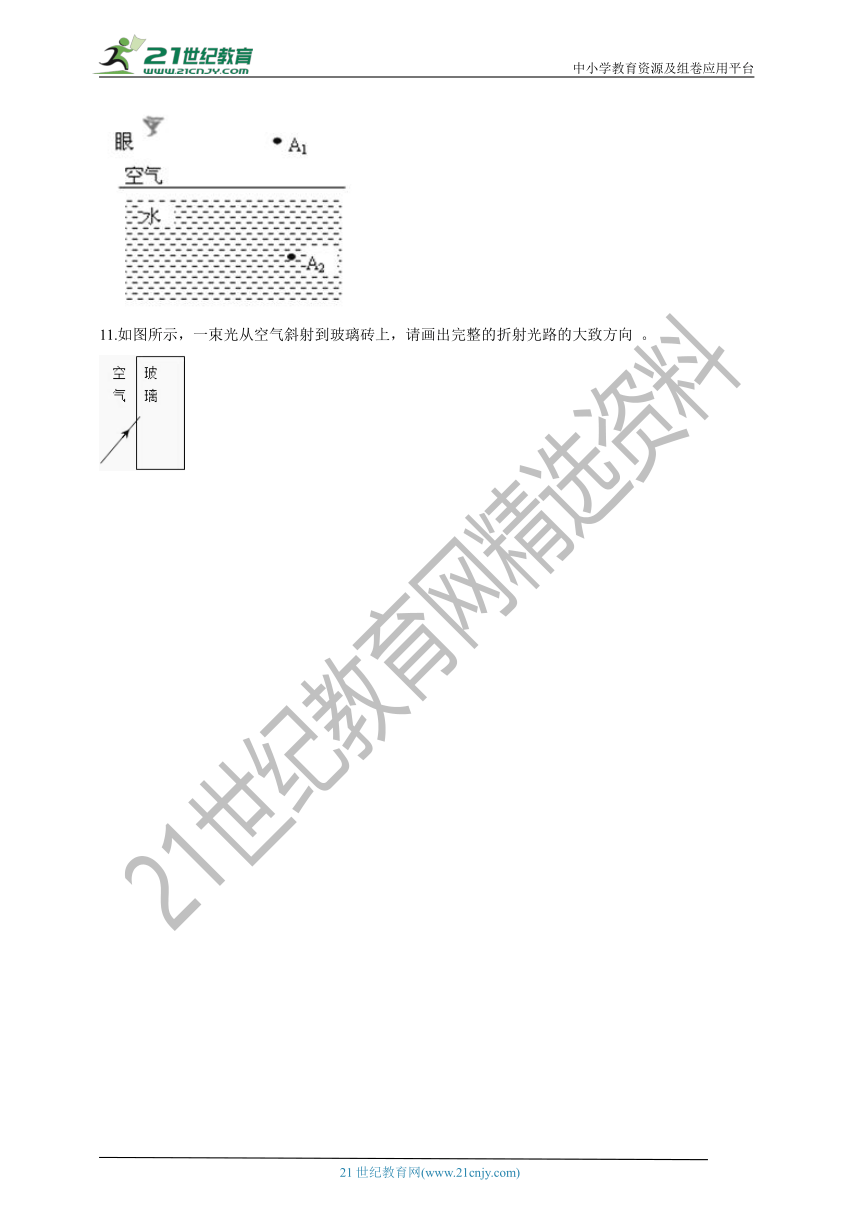

10.?如图所示，水面上方有一发光点A1 ， 水中另有一发光点A2 ． 人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：
（1）A1发出的光经水面反射进入人眼的光路图；
（2）A2发出的光进入人眼的光路图．

11.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向 。






























模块二 凸透镜成像
1.如图所示，请将下列光路图补充完整。
??
2.判断下图方框中各是什么光学元件，并完成光路图。


3.AB是物体，A’B’是经过凸透镜所成的像，CC’是主光轴。在上图中画出凸透镜位置并标出透镜右焦点F。




4.请在图中画出近视眼看物体所成像的大致位置，并在像上标出与物体上A点相对应的像点 。




5.如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．




参考答案
模块一 光的反射和折射
1. 解：
2. 解：
3. 解：
4. 解：
5.





6.在左图中，反射光线与入射光线的夹角为 180° -50° =130°，则入射角为： ×130°=65°，则平面镜与水平面的夹角为 90° -65=25°；
在右图中，反射光线与入射光线的夹角为 50°，入射角和反射角都为 25°，则平面镜与水
平面的夹角为 90°-25°=65°。

故答案为：25°或65°
7.答：由图可知，平面镜互相垂直时，当后面车的灯光照到前面车的尾灯时，反射光线与入射光线一定是平行的，而且逆着入射光线的方向返回，即光线从哪里来，还反射到哪里去，即产生“反向射回”的效果，光线明亮耀眼，通红透亮，会引起司机注意而避免事故的发生．
8.
9.解：
?
10.解：（1）根据平面镜成像的特点作出A1关于水面的像点A1′，连接A1′与人眼，交于水面一点O，过O点垂直水面作出法线，A1到O为入射光线，O到人眼为反射光线，如图；
（2）A2到O为入射光线，O到人眼为折射光线，如图：

11.如图

模块二 凸透镜成像
12. 解：
13.
14.
15.如图：
?


16.解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．故画图如下
（2）过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
