2019浙教版中考科学第二轮复习物理7 电学基础和欧姆定律

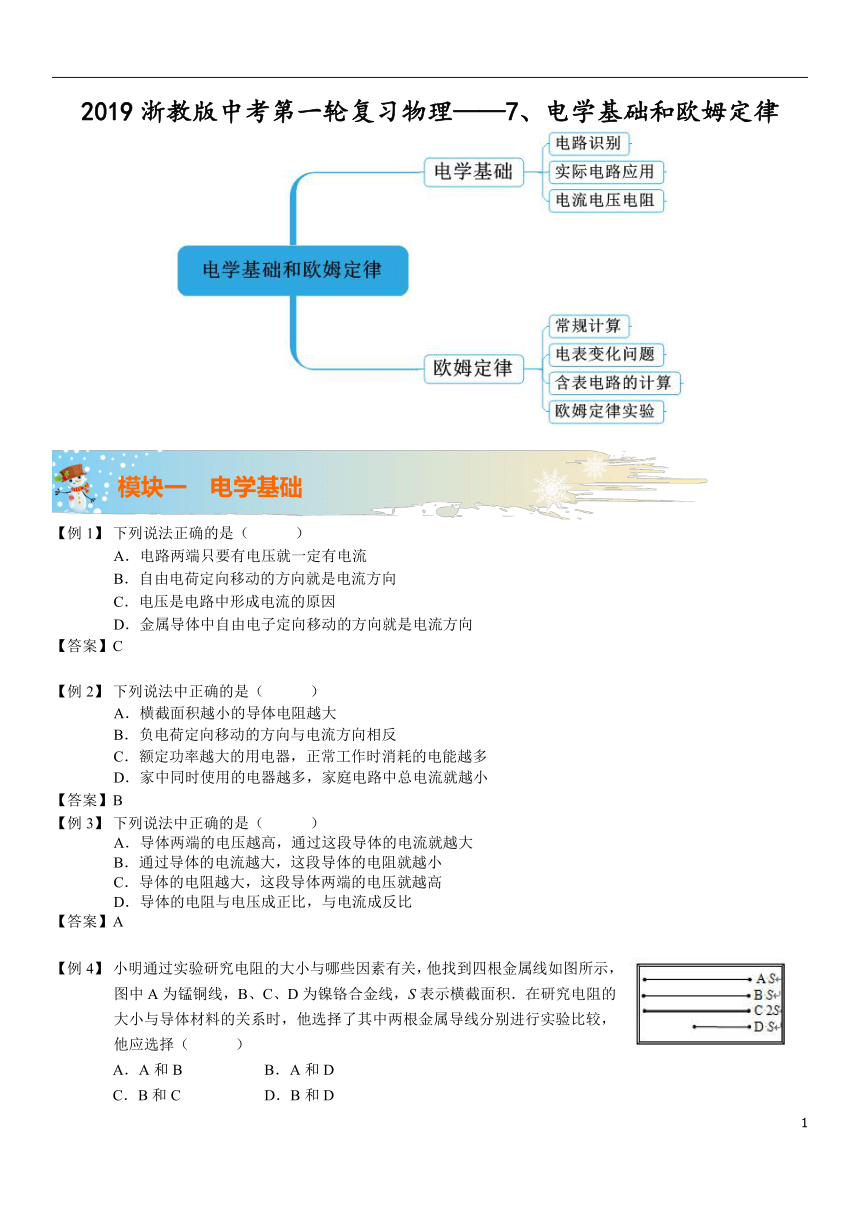

2019浙教版中考第一轮复习物理——7、电学基础和欧姆定律

(
模块一 电学基础
)
下列说法正确的是（ ）
A．电路两端只要有电压就一定有电流
B．自由电荷定向移动的方向就是电流方向
C．电压是电路中形成电流的原因
D．金属导体中自由电子定向移动的方向就是电流方向
【答案】C

下列说法中正确的是（ ）
A．横截面积越小的导体电阻越大
B．负电荷定向移动的方向与电流方向相反
C．额定功率越大的用电器，正常工作时消耗的电能越多
D．家中同时使用的电器越多，家庭电路中总电流就越小
【答案】B
下列说法中正确的是（ ）
A．导体两端的电压越高，通过这段导体的电流就越大
B．通过导体的电流越大，这段导体的电阻就越小
C．导体的电阻越大，这段导体两端的电压就越高
D．导体的电阻与电压成正比，与电流成反比
【答案】A

小明通过实验研究电阻的大小与哪些因素有关，他找到四根金属线如图所示，图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积．在研究电阻的大小与导体材料的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（ ）
A．A和B B．A和D
C．B和C D．B和D
(
图
5
)【答案】A

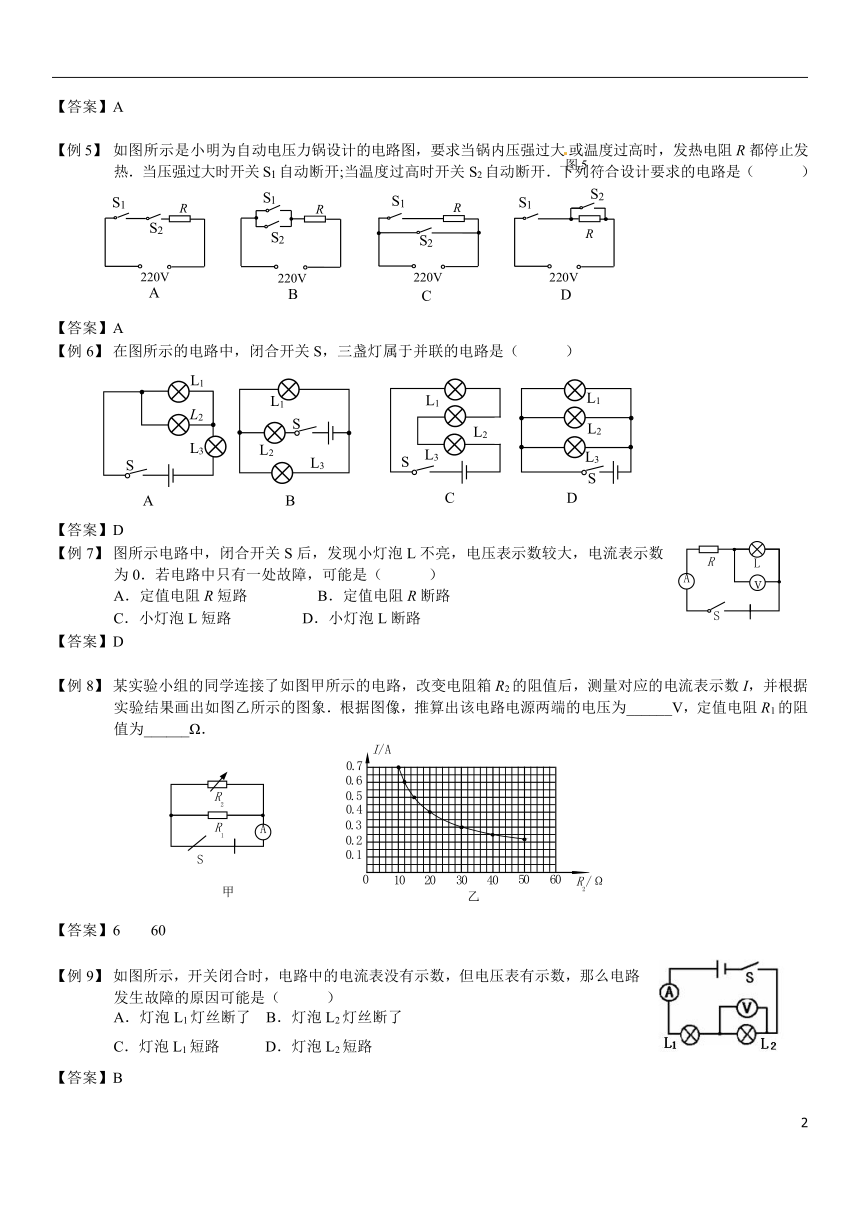

如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热．当压强过大时开关S1自动断开;当温度过高时开关S2自动断开．下列符合设计要求的电路是（ ）
(
A
C
D
B
S
2
S
1
R
220V
S
1
S
2
R
220V
S
1
S
2
R
220V
S
1
S
2
R
220V
)
【答案】A
在图所示的电路中，闭合开关S，三盏灯属于并联的电路是（ ）
(
L
1
L
3
S
L
2
L
1
L
2
L
3
S
L
3
L
1
L
2
S
L
1
L
2
S
L
3
A
B
C
D
)
【答案】D
(
?
R
?
?
?
?
L
S
?
A
?
v
?
?
)图所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为0．若电路中只有一处故障，可能是（ ）
A．定值电阻R短路 B．定值电阻R断路
C．小灯泡L短路 D．小灯泡L断路
【答案】D

某实验小组的同学连接了如图甲所示的电路，改变电阻箱R2的阻值后，测量对应的电流表示数I，并根据实验结果画出如图乙所示的图象．根据图像，推算出该电路电源两端的电压为______V，定值电阻R1的阻值为______Ω．
(
?
?
?
?
?
?
?
S
R
1
?
?
A
R
2
?
甲
R
2
/Ω
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
10
20
30
40
50
60
I
/A
乙
?
?
?
?
?
?
?
)
【答案】6 60

如图所示，开关闭合时，电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是（ ）
A．灯泡L1灯丝断了 B．灯泡L2灯丝断了
C．灯泡L1短路 D．灯泡L2短路
【答案】B

如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）
A．灯L短路 B．灯L断路
C．滑动变阻器R2断路 D．定值电阻R1断路
【答案】B



(
模块二 欧姆定律
)
如图所示电路，电源电压保持不变，R1＝20Ω，滑动变阻器的滑片P在两个端点a、b间滑动，电流表的变化范围为0.2A至0.6A．则R2的最大阻值为 Ω．

【答案】40

如图所示，电路中电源两端电压不变，R为定值电阻．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表均有示数．现将滑动变阻器的滑片P由中点向左移动，则（ ）
A．电流表的示数变大
B．电压表V1的示数变大
C．电压表V2的示数变大
D．电压表V2示数与电流表示数的比值变小
【答案】B

在图所示电路中，当开关S闭合时，电流表A1、A2、A3的示数比为5：3：1，则电阻Rl、R2、R3之比为（ ）

A．1：1：2 B． 1：3：5 C．3：5：15 D．2：2：1
【答案】A

在如图所示电路中，当开关S闭合、滑动变阻器的触头Ｐ向右移动时，则（ ）

A．电流表示数变大，电压表示数变大??B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数变小??D．电流表示数不变，电压表示数不变
【答案】B

(
S
V
1
V
2
R
1
a R
2
b
P
)图所示的电路中，当开关S闭合，滑动变阻器R2的滑片P由a端移到b端的过程中，下列说法中正确的是（ ）
A．V1、V2的示数都不变
B．V1、V2的示数都变大
C．V1的示数变大，V2的示数变小
D．V1的示数不变，V2的示数变大
【答案】D

有两只电阻R1、R2，它们串联后的总电阻为R串，并联后的总电阻为R并．若R串= nR并，则n值的大小可能为（ ）
A．n = 2 B．n = 3 C．n = 4 D．n = 5
【答案】CD

三个定值电阻串联后接在电压恒定的电路两端，其阻值R1=7Ω， R3=18Ω．某同学将一只电流表接在R2的两端，如图所示，发现其示数为0.8A．若将电流表的位置改接一只电压表，其示数为15V．则R2的电阻为 Ω．

【答案】75

如图所示电路中R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分接触良好．将滑片P置于电阻丝中点，闭合开关电压表和电流表示数分别为1.5 V和0.2 A，下列选项正确的是（ ）
A．电源电压为3V
B．电阻丝的总电阻为7.5 Ω
C．当电压表示数为2 V时，滑片P向左移动了5 cm
D．电阻丝的总长度为30 cm
【答案】ACD

如图所示是一种风速测定装置．其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连．则风速变大时（ ）
A．活塞上方气压变大，活塞向下移动
B．活塞上方气压变小，活塞向下移动
C．R1接入电路的电阻变大，风速表示数变大
D．R1接入电路的电阻变小，风速表示数变大
【答案】D

(
S
a
b

R
2
R
1
R
0
P
)在如图所示电路中，电源电压为U且保持不变，闭合开关S，滑动变阻器接入电路中的电阻为R0．滑片P从a移动b的过程中，电路中的电流变化量和三个电阻两端电压变化量的大小分别用ΔI、ΔU1、ΔU0、ΔU2表示，则下列选项正确的是（ ）
A． B．
C．ΔU0=ΔU1+ΔU2 D．ΔU1=ΔU0+ΔU2
【答案】C

如图所示电路，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3，电流表的变化量为ΔI．下列判断正确的是（ ）
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和与电流表示数的比值不变
B．电压表V1示数变小，电压表V3示数变大，电压表V3与电流表示数的比值不变
C．滑动变阻器的滑片P滑过的那一段距离对应的阻值为
D．定值电阻R1的阻值为
(
U
/V
I
/A
0
0.1
0.2
0.3
0.4
0.5
0.6
2
4
6
8
10
)【答案】D

加在定值电阻R两端的电压为U，通过R的电流为I，U随I变化的图像如图所示．根据图像可知：当R两端的电压U为16V时，通过R的的电流I为 A．

【答案】0.8


在如图所示的电路中，电源两端的电压不变，小光同学用此电路探究：通过定值电阻R1（其阻值为5Ω）电流的变化量的绝对值（ΔI）随电阻两端电压的变化量的绝对值（ΔU）的变化规律．他测出了滑片P在不同位置时电流表A、电压表V的示数，并将数据记录在表格中．请你根据表中的实验数据，分析归纳出通过定值电阻R1的电流变化量的绝对值（ΔI）随其两端电压变化量的绝对值（ΔU）的变化规律为：
在 的条件下，通过定值电阻R1电流变化量的绝对值（ΔI）与其两端电压变化量的绝对值（ΔU）的关系式是 ．
U/V 1 1.5 2 2.5 3 3.5 4
ΔU/V 0.5 1 1.5 2 2.5 3
I/A 0.2 0.3 0.4 0.5 0.6 0.7 0.8
ΔI/A 0.1 0.2 0.3 0.4 0.5 0.6

【答案】R1=5Ω不变

关于“用电压表和电流表测量定值电阻Rx的阻值”的实验．
请你用笔画线代替导线完成图甲中的电路连接；

(
S
R
x
P
D
A
C
B
)闭合开关后，调
节滑动变阻器的滑片至某一位置时，电压表、电流表的示数如图乙所示，则定值电阻Rx的阻值为______Ω；
（3）在此电路中，滑动变阻器的作用是______（正确选项多于一个）．
A．保护电路B．控制待测电阻Rx两端的电压不变
C．改变电压和电流的数值，多次测量取平均值，减小误差
D．改变电压和电流的数值，探究电流与电压的规律
【答案】（1）见答图（滑动变阻器连A端或B端均可）（2）5Ω （3）AC
(
S
2
A
2
R
0
A
1
R
X
S
1
)
小阳想利用两块电流表和阻值已知的电阻R0测量电阻RX的阻值．小阳选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示．
（1）请你帮助小阳完成图所示的实验电路的连接．
（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示RX．RX = ．
(
S
2
A
2
R
0
A
1
R
X
S
1
)
【答案】（1）见图（2）
(
实战演练
)
(
A
R
1
R
2
P
V
S
a
b

)图所示的电路中, 电源两端电压为6V并保持不变, 定值电阻R1的阻值为10Ω, 滑动变阻器R2的最大阻值为20Ω. 当开关S闭合, 滑动变阻器的滑片P由b端移到a端的过程中, 下列说法中正确的是( )
A．电压表的示数不变, 电流表的示数变大
B．电压表和电流表的示数的比值变小
C．电压表的示数变化范围为2V~6V
D．电流表的示数变化范围为0.3A~0.6A
C

把标有“2.5V 0.3A”的小灯泡、“50 1A”的滑动变阻器和电流表串连接入电路. 当变阻器接入电路的电阻为最大阻值的一半时, 电流表的示数为I; 当变阻器接入电路的电阻为最大值时, 电流表的示数为I. 比较两次电流的大小关系( )
A．I ＞ I B．0.5I ＜ I ＜ I
C．I ＝0.5 I D．I ＜0.5I
B

小新同学想利用一块电压表和阻值已知的电阻R0测量电阻RX的阻值．小新选择如图所示的器材，并连接了部分实验电路，电路连接如图18所示，其中电源电压恒定不变（但具体电压值未知）．
（1）请你用笔画线表示导线，完成实验电路的连接．（导线不得交叉）
（2）只闭合开关S时，电压表的示数用U1表示；开关S和S1都闭合时，电压表的示用U2表示，请用U1、U2和R0表示RX．RX＝_________________．
(
R
X
R
0
v
3
15
S
S
1
)
【答案】图略；

(
