2019年北师大版物理八年级下册《第六章 常见的光学仪器》单元测试卷（解析版）

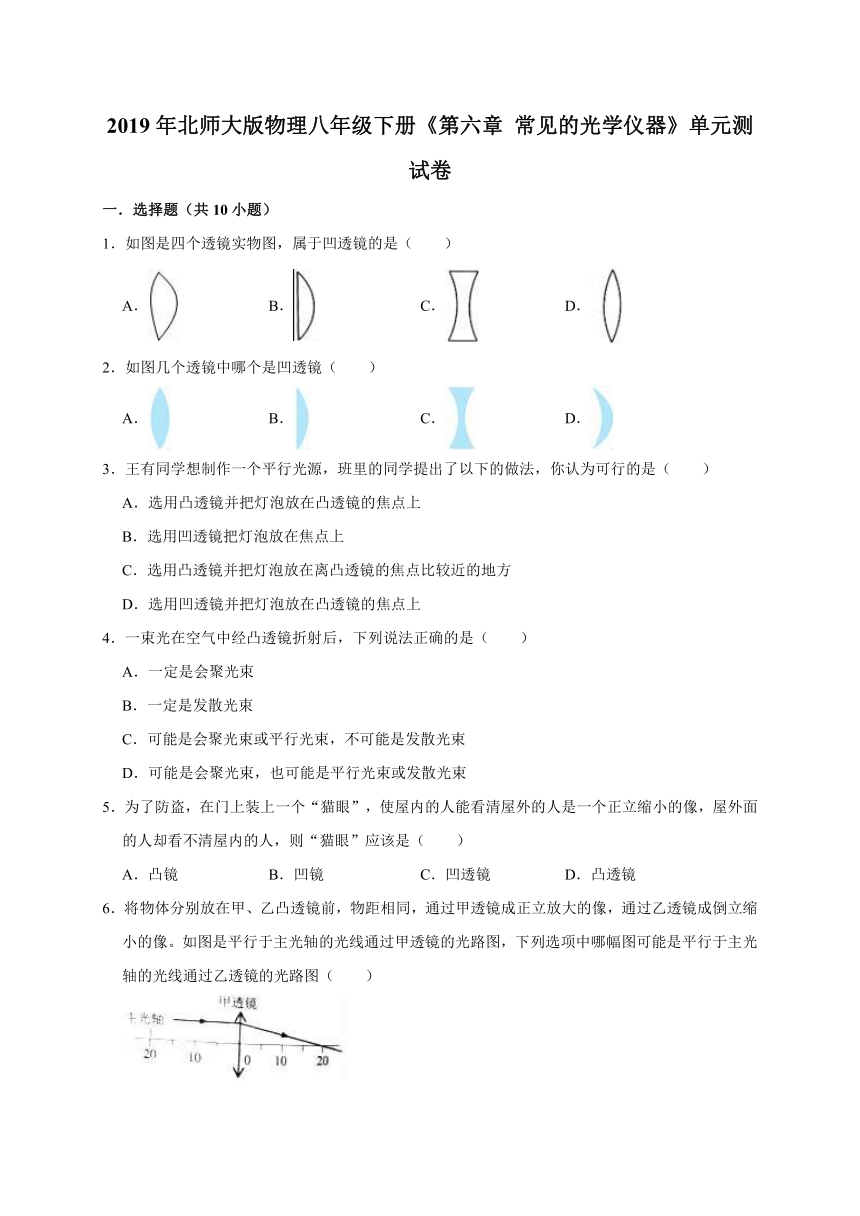

2019年北师大版物理八年级下册《第六章 常见的光学仪器》单元测试卷
一．选择题（共10小题）
1．如图是四个透镜实物图，属于凹透镜的是（　　）
A． B． C． D．
2．如图几个透镜中哪个是凹透镜（　　）
A． B． C． D．
3．王有同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（　　）
A．选用凸透镜并把灯泡放在凸透镜的焦点上
B．选用凹透镜把灯泡放在焦点上
C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方
D．选用凹透镜并把灯泡放在凸透镜的焦点上
4．一束光在空气中经凸透镜折射后，下列说法正确的是（　　）
A．一定是会聚光束
B．一定是发散光束
C．可能是会聚光束或平行光束，不可能是发散光束
D．可能是会聚光束，也可能是平行光束或发散光束
5．为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（　　）
A．凸镜 B．凹镜 C．凹透镜 D．凸透镜

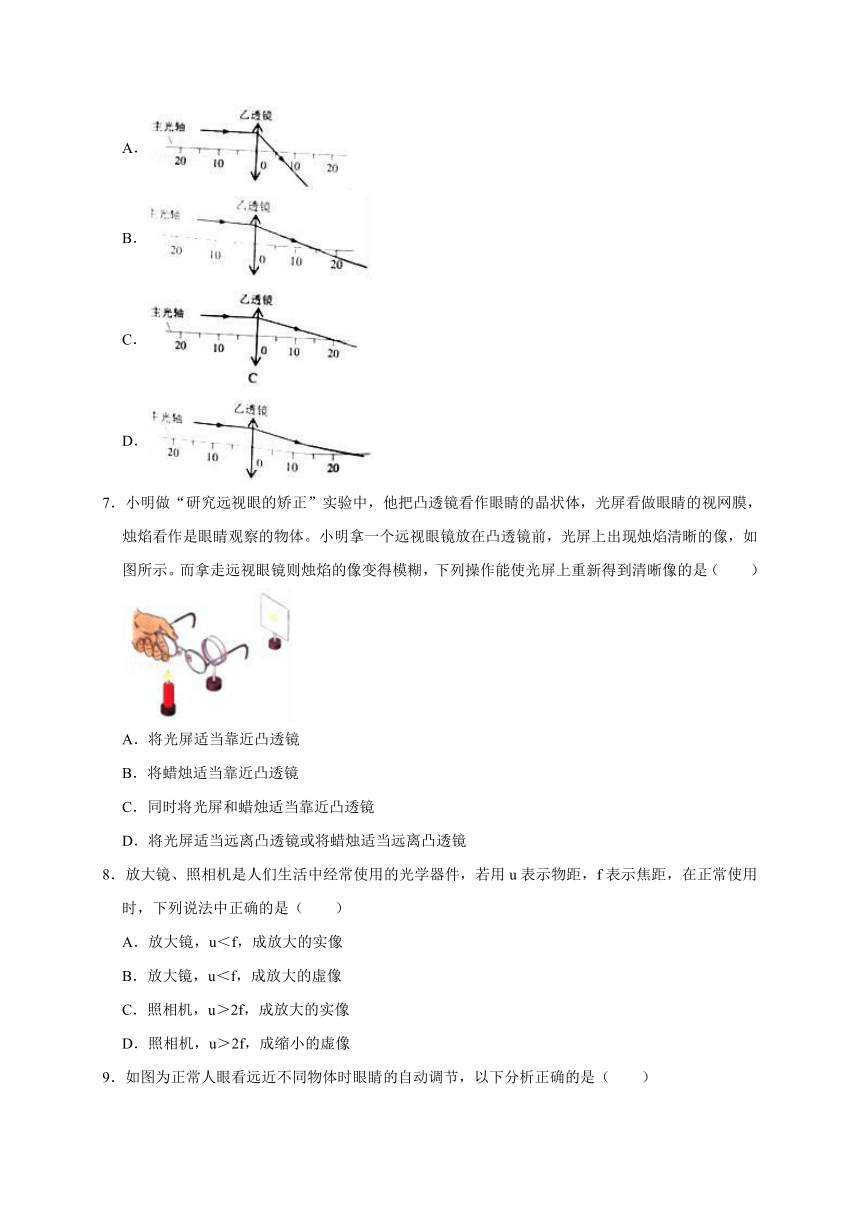

6．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路图，下列选项中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（　　）

A．
B．
C．
D．
7．小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（　　）

A．将光屏适当靠近凸透镜
B．将蜡烛适当靠近凸透镜
C．同时将光屏和蜡烛适当靠近凸透镜
D．将光屏适当远离凸透镜或将蜡烛适当远离凸透镜
8．放大镜、照相机是人们生活中经常使用的光学器件，若用u表示物距，f表示焦距，在正常使用时，下列说法中正确的是（　　）
A．放大镜，u＜f，成放大的实像
B．放大镜，u＜f，成放大的虚像
C．照相机，u＞2f，成放大的实像
D．照相机，u＞2f，成缩小的虚像

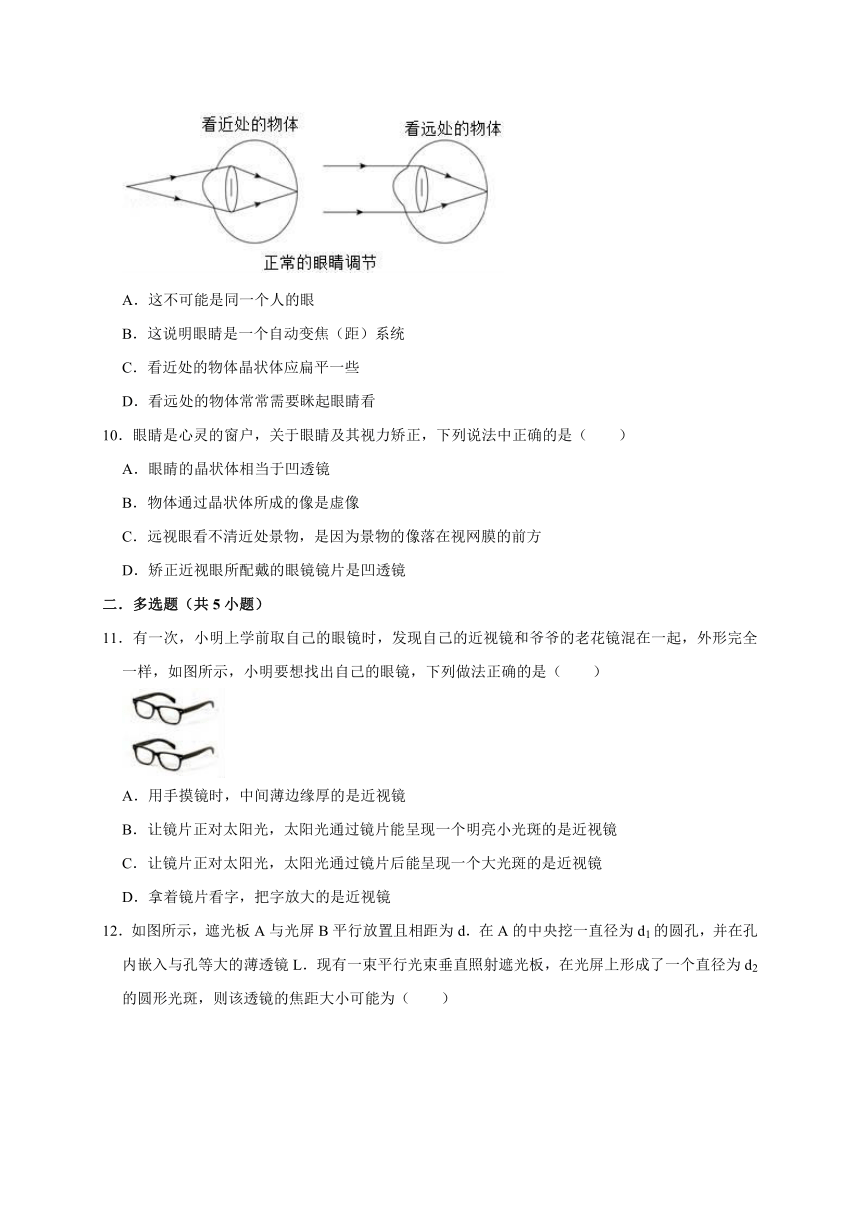

9．如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是（　　）

A．这不可能是同一个人的眼
B．这说明眼睛是一个自动变焦（距）系统
C．看近处的物体晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
10．眼睛是心灵的窗户，关于眼睛及其视力矫正，下列说法中正确的是（　　）
A．眼睛的晶状体相当于凹透镜
B．物体通过晶状体所成的像是虚像
C．远视眼看不清近处景物，是因为景物的像落在视网膜的前方
D．矫正近视眼所配戴的眼镜镜片是凹透镜
二．多选题（共5小题）
11．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（　　）

A．用手摸镜时，中间薄边缘厚的是近视镜
B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜
C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜
D．拿着镜片看字，把字放大的是近视镜
12．如图所示，遮光板A与光屏B平行放置且相距为d．在A的中央挖一直径为d1的圆孔，并在孔内嵌入与孔等大的薄透镜L．现有一束平行光束垂直照射遮光板，在光屏上形成了一个直径为d2的圆形光斑，则该透镜的焦距大小可能为（　　）

A． B．
C． D．
13．关于透镜对光线的作用，下列叙述不正确的是（　　）
A．凸透镜对光线有会聚作用
B．点光源发光经凸透镜后的光线一定是发散的
C．凹透镜对光线有发散作用
D．点光源发光经凹透镜后的光线一定是发散的
14．如图，F是透镜的焦点，其中不正确的光路图是（　　）
A． B．
C． D．
15．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）

A．该凸透镜的焦距小于13cm
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜

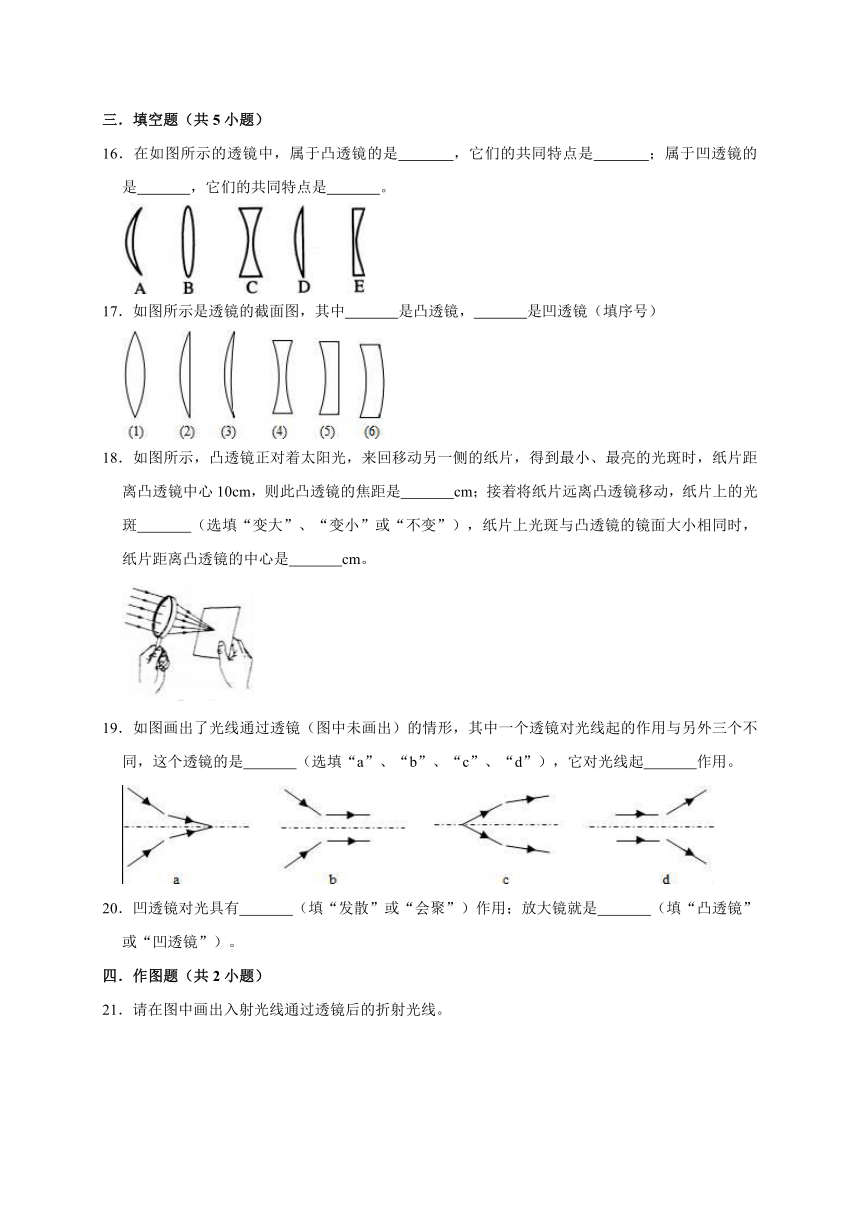

三．填空题（共5小题）
16．在如图所示的透镜中，属于凸透镜的是　 　，它们的共同特点是　 　；属于凹透镜的是　 　，它们的共同特点是　 　。

17．如图所示是透镜的截面图，其中　 　是凸透镜，　 　是凹透镜（填序号）

18．如图所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10cm，则此凸透镜的焦距是　 　cm；接着将纸片远离凸透镜移动，纸片上的光斑　 　（选填“变大”、“变小”或“不变”），纸片上光斑与凸透镜的镜面大小相同时，纸片距离凸透镜的中心是　 　cm。

19．如图画出了光线通过透镜（图中未画出）的情形，其中一个透镜对光线起的作用与另外三个不同，这个透镜的是　 　（选填“a”、“b”、“c”、“d”），它对光线起　 　作用。

20．凹透镜对光具有　 　（填“发散”或“会聚”）作用；放大镜就是　 　（填“凸透镜”或“凹透镜”）。
四．作图题（共2小题）
21．请在图中画出入射光线通过透镜后的折射光线。

22．如图所示，请你根据近视眼的矫正方法，完成光路图。

五．实验探究题（共2小题）
23．实验室有两个透镜，一个是凸透镜，一个是凹透镜。要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜。
24．（1）小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证。
a．请你在图中画出红光、紫光经凸透镜折射后的光线（图中F1、F2两点表示焦点）
b．小强得到的结论是：　 　。
（2）如图所示，小丽探究凸透镜成像规律。适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向　 　移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向　 　移动，得到了一个清晰的像，此时像的大小比更换透镜前变　 　。

六．解答题（共2小题）
25．桌上有凸透镜和凹透镜各一个，你有几种方法可以把它们判断出来？
从透镜的结构特点去判断：
从透镜对光线的作用去判断：
从透镜成像的角度去判断：
26．给你一些透镜，你怎么样鉴别它们是凸透镜还是凹透镜？请写出三种方法。



2019年北师大版物理八年级下册《第六章 常见的光学仪器》单元测试卷
参考答案与试题解析
一．选择题（共10小题）
1．如图是四个透镜实物图，属于凹透镜的是（　　）
A． B． C． D．
【分析】根据凸透镜和凹透镜定义进行判断。中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。
【解答】解：A、透镜中间比边缘厚是凸透镜。
B、透镜中间比边缘厚是凸透镜。
C、透镜中间比边缘薄是凹透镜。
D、透镜中间比边缘厚是凸透镜。
故选：C。
【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断。
2．如图几个透镜中哪个是凹透镜（　　）
A． B． C． D．
【分析】根据凸透镜和凹透镜的定义对图中的四个镜子进行辨认，符合中间厚边缘薄的就是凸透镜，符合中间薄四周厚的就是凹透镜。
【解答】解：（1）凹透镜的定义为：中间薄四周厚的镜子，根据定义可知C图中镜子符合定义。
（2）凸透镜的定义为：中间厚边缘薄的镜子，根据定义可知图中ABD为凸透镜；
故选：C。
【点评】根据厚薄、阳光聚焦、成像法、放大法区分凸透镜和凹透镜。
3．王有同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（　　）
A．选用凸透镜并把灯泡放在凸透镜的焦点上
B．选用凹透镜把灯泡放在焦点上
C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方
D．选用凹透镜并把灯泡放在凸透镜的焦点上
【分析】凹透镜三条特殊光线：①延长线过另一侧焦点的入射光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；③过光心的光线经凹透镜折射后传播方向不改变。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变。
【解答】解：
AC、由凸透镜的三条特殊光线可知，通过焦点的光线经凸透镜折射后将平行于主光轴；
所以，为了制作一束平行光，可以选用凸透镜并把一小灯泡放在凸透镜的焦点上，这样可以得到平行光。故A选项方案可行，C选项方案不可行；
BD、由凹透镜三条特殊光线可知选项BD方案都得不到平行光线。
故选：A。
【点评】利用所学过的物理知识来解决生活中的实际问题，这也是新课程标准中的一个明确的要求，我们不仅要学会知识，而且更会运用知识。
4．一束光在空气中经凸透镜折射后，下列说法正确的是（　　）
A．一定是会聚光束
B．一定是发散光束
C．可能是会聚光束或平行光束，不可能是发散光束
D．可能是会聚光束，也可能是平行光束或发散光束
【分析】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
【解答】解：从焦点出发的光束经过凸透镜后会平行射出，所以一束光在空气中经凸透镜折射后不一定是会聚光束，也不一定是发散光束，故选项AB错误；
从焦距以内发出的光束经过凸透镜后会发散，故选项C错误，所以正确的是选项D。
故选：D。
【点评】透镜对光线的作用并不体现在将光线变成了什么光，而是看折射光线比入射光线更靠近法线？还是更远离法线。前者，光线被会聚，后者，光线被发散。
5．为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（　　）
A．凸镜 B．凹镜 C．凹透镜 D．凸透镜
【分析】（1）猫眼实际上是一个光学系统，它是由两个透镜组成的，物镜即门外面的透镜是凹透镜，目镜即门里面的透镜是凸透镜。
（2）门外的物体首先经过凹透镜成一个正立缩小的虚像，凹透镜成的像作为物体再经过凸透镜成像。
【解答】解：（1）凹透镜的焦距极短，它将室外的人或物成一缩小的正立虚像，此像正好落在目镜（凸透镜）焦点之内，此时的目镜起着放大镜的作用，最后得到一个较为放大的正立虚像。
（2）人从外向内看时，此时的门镜相当于一个凹透镜，凹透镜对光线有发散的作用，所以看不到屋内成像情况。
故选：C。
【点评】本题考查学生对凸透镜和凹透镜成像性质，凹透镜成正立、缩小的虚像，当物体在凸透镜的一倍焦距以内时，成正立、放大的虚像。
6．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路图，下列选项中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（　　）

A．
B．
C．
D．
【分析】平行于主光轴的光线经凸透镜折射后通过焦点，由此先判断甲凸透镜的焦距。
凸透镜成像规律：物距小于焦距成正立放大虚像；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。由此根据物体通过甲和乙凸透镜成像特点判断两凸透镜的焦距关系，从而解答。
【解答】解：
平行于主光轴的光线经凸透镜折射后通过焦点，由图可知，f甲＝20cm，
设物体到甲和乙凸透镜的距离都为u，
物体通过甲透镜成正立放大的像，由凸透镜成像规律知，u＜f甲，
物体通过乙透镜成倒立缩小的像，则u＞2f乙，
所以f甲＞2f乙，即：20cm＞2f乙，
所以f乙＜10cm，
由各选项知，A凸透镜焦距5cm，BCD凸透镜焦距都大于10cm。
故选：A。
【点评】本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距与像的特征之间的关系。
7．小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（　　）

A．将光屏适当靠近凸透镜
B．将蜡烛适当靠近凸透镜
C．同时将光屏和蜡烛适当靠近凸透镜
D．将光屏适当远离凸透镜或将蜡烛适当远离凸透镜
【分析】首先明确远视眼镜片是凸透镜，利用凸透镜的会聚作用即可确定它是怎样来矫正视力的。
【解答】解：远视眼镜是凸透镜，凸透镜对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而蜡烛烛焰的像实际上在光屏后；
拿走远视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏的后面，可以用增大光屏与凸透镜的距离或增大蜡烛与凸透镜的距离，使得光屏上呈现一个清晰的像的目的。
故选：D。
【点评】远视眼是由于晶状体对光线的会聚作用太弱或眼球的前后方向太短造成的，因此要让光线在进入眼睛以前提前会聚一下，所以要带凸透镜来矫正。
8．放大镜、照相机是人们生活中经常使用的光学器件，若用u表示物距，f表示焦距，在正常使用时，下列说法中正确的是（　　）
A．放大镜，u＜f，成放大的实像
B．放大镜，u＜f，成放大的虚像
C．照相机，u＞2f，成放大的实像
D．照相机，u＞2f，成缩小的虚像
【分析】根据凸透镜成像规律和应用：u＞2f，成倒立缩小的实像，应用是照相机；u＝2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u＝f，不成像；u＜f，成正立放大的虚像，应用是放大镜。
【解答】解：因用放大镜时，须把物体放在放大镜焦点以内，即u＜f，成正立放大的虚像，故选项A是错误的，选项B是正确的。
用照相机时，被拍照物体放在普通照相机镜头的二倍焦距以外，即u＞2f，成倒立缩小的实像，故选项CD是错误的。
故选：B。
【点评】此题考查了凸透镜的特点和成像原理及应用，要熟练掌握凸透镜成像时的物距、像距与焦距的关系。做到举一反三。
9．如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是（　　）

A．这不可能是同一个人的眼
B．这说明眼睛是一个自动变焦（距）系统
C．看近处的物体晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
【分析】人类和某些动物的眼睛很像一架照相机。眼球内的晶状体相当于一个凸透镜，视网膜相当于光屏，我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像。
【解答】解：
AB、正常眼看远处和近处的物体都清晰，就是根据晶状体自动调节的原理，故说明眼睛是一个自动变焦（距）系统，所以图中可能是同一个人的眼观察远近不同物体时的情况，故A错误，B正确；
C、看近处的物体，要使得像成在视网膜上，应该让晶状体会聚能力变强，所以应该变厚，故C错误；
D、对于正常眼，看远处和近处的物体的都是正常看就行，但对于近视眼，远处物体的像成在视网膜的前方，所以通过眯眼的方式让晶状体在一定程度上变薄，有利于看清远处的物体，故D错误；
故选：B。
【点评】本题要求学生熟练掌握眼睛及其视物原理，熟练掌握远视眼的成因，对学生的要求较高。
10．眼睛是心灵的窗户，关于眼睛及其视力矫正，下列说法中正确的是（　　）
A．眼睛的晶状体相当于凹透镜
B．物体通过晶状体所成的像是虚像
C．远视眼看不清近处景物，是因为景物的像落在视网膜的前方
D．矫正近视眼所配戴的眼镜镜片是凹透镜
【分析】要解答本题需掌握：人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，外界物体在视网膜上所成的像是倒立的实像。
【解答】解：人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，外界物体在视网膜上所成的像是倒立的实像。近视眼看不清远处的物体。近视眼的眼睛成像，成在视网膜的前方，故应该佩戴凹透镜来矫正视力，因为凹透镜对光线有发散作用，使光线推迟会聚，正好成像在视网膜上。故ABC错误。
故选：D。
【点评】本题主要考查学生对：眼睛的视物原理，以及近视眼的成因与矫正方法的了解和掌握，是中招的热点。
二．多选题（共5小题）
11．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（　　）

A．用手摸镜时，中间薄边缘厚的是近视镜
B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜
C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜
D．拿着镜片看字，把字放大的是近视镜
【分析】（1）中间厚边缘薄的是凸透镜，用于矫正远视眼；同时凸透镜能使得光线会聚，能成像；
（2）中间薄边缘厚的是凹透镜，用于矫正远视眼；同时凹透镜能使得光线发散；
【解答】解：A、中间薄边缘厚的是凹透镜，用于矫正近视眼，故A正确；
B、让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是凸透镜，即是远视镜，故B错误；
C、让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑，即能使得光线发散，所以是凹透镜，即是近视镜，故C正确；
D、拿着镜片看字，把字放大的是放大镜，即是凸透镜，是远视镜，故D错误；
故选：AC。
【点评】判断凸透镜和凹透镜的方法：比较中间和边缘的厚薄、阳光聚焦法、放大镜法、成实像的方法。这四种方法比较常用，一定要掌握。
12．如图所示，遮光板A与光屏B平行放置且相距为d．在A的中央挖一直径为d1的圆孔，并在孔内嵌入与孔等大的薄透镜L．现有一束平行光束垂直照射遮光板，在光屏上形成了一个直径为d2的圆形光斑，则该透镜的焦距大小可能为（　　）

A． B．
C． D．
【分析】解答此题的关键是利用凸透镜会聚光线的特点，结合已知条件，利用相似三角形的对应边成比例求解，此题有一定难度，画出图形，效果会更好，另外，解答此题还要求学生应具备一定的学科综合能力。
【解答】解：
（1）设薄透镜的焦距为f，当薄透镜为凹透镜时，根据相似三角形的知识可知，关系式成立，即透镜焦距的大小为f＝，C正确。
（2）当薄透镜为凸透镜时，且透镜的焦点在光屏B的左侧时，根据相似三角形的知识可知，关系式成立，即透镜焦距的大小为f＝，A是正确的，B错误；
（3）当薄透镜为凸透镜时，且透镜的焦点在光屏B的右侧时，根据相似三角形的知识可知，关系式成立，即透镜焦距的大小为f＝，D是正确的。
故选：ACD。
【点评】根据平行主光轴的光线经凸透镜后会聚焦点，然后画图，利用相似三角形的对应边成比例即可求得。
13．关于透镜对光线的作用，下列叙述不正确的是（　　）
A．凸透镜对光线有会聚作用
B．点光源发光经凸透镜后的光线一定是发散的
C．凹透镜对光线有发散作用
D．点光源发光经凹透镜后的光线一定是发散的
【分析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
【解答】解：A、凸透镜对光线有会聚作用，故A正确；
B、凸透镜对光线有会聚作用，点光源发光经凸透镜后的光线变得会聚一些，最后的折射光线可能会聚的，可能平行的，也可能是发散的，故B错误；
C、凹透镜对光线有发散作用，故C正确；
D、凹透镜对光线有发散作用，点光源发光经凹透镜后的光线变得发散一些，最后的折射光线可能会聚的，可能平行的，也可能是发散的，故D错误；
故选：BD。
【点评】知道凸透镜和凹透镜对光线的作用是解决该题的关键。
14．如图，F是透镜的焦点，其中不正确的光路图是（　　）
A． B．
C． D．
【分析】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
【解答】解：A、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点。故A错误。
B、通过焦点的光线经凸透镜折射后将平行于主光轴。故B错误。
C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点。故C正确。
D、凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故D错误。
故选：ABD。
【点评】关于凸透镜和凹透镜三条特殊光线：射向另一个焦点的； 平行于主光轴的；过光心的。关于这三条特殊光线的考查一般是告诉入射光线让画出出射光线或者告诉出射光线让画出入射光线。解这种题目时，把握入射光线和出射光线的特点的对应是解决此题的关键。
15．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）

A．该凸透镜的焦距小于13cm
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
【分析】掌握凸透镜成像的规律，知道但物距大于2f时，成倒立缩小的实像；
且成实像时，遵循物近像远像变大的特点。
【解答】解：
A、观察图示可知在光屏上得到一个清晰缩小的实像，则u＝26cm＞2f，解得f＜13cm，故A正确；
B、只将凸透镜向左移，减小物距，增大像距，可以在光屏上得到清晰放大的像，故B正确；
C、只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像，C错误；
D、蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏应靠近凸透镜，D错误。
故选：AB。
【点评】本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆。
三．填空题（共5小题）
16．在如图所示的透镜中，属于凸透镜的是　ABD　，它们的共同特点是　中间厚、边缘薄（或对光有会聚作用）　；属于凹透镜的是　CE　，它们的共同特点是　中间薄、边缘厚（或对光有发散作用）　。

【分析】（1）中间厚边缘薄的透镜叫凸透镜，中间薄边缘厚的透镜叫凹透镜。根据两种透镜的定即可进行分类；
（2）凸透镜对光起会聚作用，凹透镜对光起发散作用。
【解答】解：根据中间厚边缘薄的透镜叫凸透镜，所以属于凸透镜的是ABD，共同特点是中间厚、边缘薄（或对光有会聚作用）；根据中间薄边缘厚的透镜叫凹透镜，所以属于凹透镜的是CE，共同特点是中间薄、边缘厚（或对光有发散作用）。
故答案为：ABD；中间厚、边缘薄（或对光有会聚作用）；CE；中间薄、边缘厚（或对光有发散作用）。
【点评】本题考查了透镜的分类和对光的作用，属于基本的识记内容，比较简单。
17．如图所示是透镜的截面图，其中　1、2、3　是凸透镜，　4、5、6　是凹透镜（填序号）

【分析】中间比边缘厚的透镜是凸透镜；中间比边缘薄的是凹透镜。
【解答】解：如图，中间比边缘厚的是1、2、3．中间比边缘薄的是4、5、6。
故答案为：1、2、3；4、5、6。
【点评】根据厚薄、阳光聚焦、成像法、放大法区分凸透镜和凹透镜。
18．如图所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10cm，则此凸透镜的焦距是　10　cm；接着将纸片远离凸透镜移动，纸片上的光斑　变大　（选填“变大”、“变小”或“不变”），纸片上光斑与凸透镜的镜面大小相同时，纸片距离凸透镜的中心是　20　cm。

【分析】解答此题从以下知识点入手：
①太阳光相当于平行光，利用凸透镜正对着太阳光，移动凸透镜，直到地面上会聚成的最小、最亮的点，这个点就是凸透镜的焦点。焦点到透镜光心的距离为焦距，用焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，当光斑到凸透镜的距离为12cm时，此时距离大于焦距。故此时光斑比焦点的光斑要大，亮度不如焦点时的亮度。
②纸片上光斑与凸透镜的镜面大小相同时，作图解答。
【解答】解：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距。
故让一透镜正对太阳光，用一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做透镜的焦点；
因为焦点到凸透镜中心的距离为10cm，则该透镜的焦距为10cm．因为凸透镜会聚在焦点的光最亮、最小，所以若凸透镜远离白纸，则光斑将一直变大，亮度会越来越暗；
凸透镜正对太阳光，光线平行于主光轴，会聚成焦点F，光线到焦点F，不会停止，继续传播，形成和凸透镜口径相同的光斑。如图所示：
凸透镜到光斑的距离是L＝10cm，所以纸片距离凸透镜的中心为2L＝20cm。

故答案为：10；变大；20。
【点评】平行于主光轴的光线，经凸透镜折射后会聚在主光轴上，这点是凸透镜的焦点，光线到达焦点后不会停止，继续传播。
19．如图画出了光线通过透镜（图中未画出）的情形，其中一个透镜对光线起的作用与另外三个不同，这个透镜的是　c　（选填“a”、“b”、“c”、“d”），它对光线起　会聚　作用。

【分析】首先要仔细观察入射光线和折射光线的特点，然后再根据凸透镜和凹透镜的光学特点来作出选择。
【解答】解：从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c的入射光线经透镜折射后，折射光线变得会聚了，所以是凸透镜，它对光线起会聚作用。

故答案为：c；会聚。
【点评】（1）此题考查了凸透镜和凹透镜的光学性质。
（2）在知道凸透镜和凹透镜光学性质的前提下，明确经过透镜折射后，光线变得发散了还是会聚了是解决此题的关键。
20．凹透镜对光具有　发散　（填“发散”或“会聚”）作用；放大镜就是　凸透镜　（填“凸透镜”或“凹透镜”）。
【分析】（1）凹透镜对光线有发散作用，光线经过凹透镜可以是会聚的，只是比原来错后会聚；
（2）物在位于凸透镜1倍焦距之内时，成正立、放大、的虚像。
【解答】解：（1）光线无论是会聚、平行、发散的，凹透镜对这些光线有发散作用；
（2）放大镜是利用了当物距在1倍焦距内时，凸透镜成放大正立的虚像的原理。
故答案为：发散、凸透镜。
【点评】掌握凹透镜对光线有发散作用，凸透镜成像的原理及应用是解决此类问题的关键。
四．作图题（共2小题）
21．请在图中画出入射光线通过透镜后的折射光线。

【分析】在作凸透镜或凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来作图。
【解答】解：
对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：

【点评】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
22．如图所示，请你根据近视眼的矫正方法，完成光路图。

【分析】近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正。
【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上。如图所示：

【点评】本题主要考查学生对近视眼和远视眼的成因，以及矫正方法的理解和掌握，是中考的热点。
五．实验探究题（共2小题）
23．实验室有两个透镜，一个是凸透镜，一个是凹透镜。要区别哪一个是凸透镜，哪一个是凹透镜，不准用手摸镜子，也不能使用专门仪器，请你想一个方法区别这两个透镜。
【分析】分辨凸透镜和凹透镜有四种方法：
（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
（2）中间比边缘厚的是凸透镜；中间比边缘薄的是凹透镜。
（3）凸透镜能使物体成放大的像，凹透镜只能使物体成缩小的像。
（4）凸透镜能成实像，凹透镜只能成虚像。
【解答】答：阳光聚焦法：把透镜正对太阳光，上下移动透镜，能在地面上形成最小、最亮的光斑的是凸透镜，地面上有暗圈的是凹透镜。
放大镜法：透镜放在课本的文字上，透镜逐渐远离课本上的字，能起放大作用的是凸透镜，不能起到放大作用的是凹透镜。
成实像的方法：在教室里，在窗户和窗户对面的墙之间，透镜靠近墙，能在墙上成窗户倒立的实像的是凸透镜，不能成像的是凹透镜。
【点评】本题具有开放性，对学生的发散思维训练较好，需要学生综合了解凸透镜和凹透镜的特点才行。
24．（1）小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证。
a．请你在图中画出红光、紫光经凸透镜折射后的光线（图中F1、F2两点表示焦点）
b．小强得到的结论是：　红光对凸透镜的焦距大，紫光对凸透镜的焦距小　。
（2）如图所示，小丽探究凸透镜成像规律。适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向　蜡烛（左）　移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向　凸透镜（左）　移动，得到了一个清晰的像，此时像的大小比更换透镜前变　小　。

【分析】（1）根据不同单色光的折射角不同来判断折射光线射出的情况，偏折程度大的焦距小。
（2）根据凸透镜的成像规律或成实像时“物近像远像变大”的特点，结合题意来确定物距和像距的关系。
【解答】解：（1）a、由光的色散现象可知，不同的单色光通过棱镜时的偏折程度不同。凸透镜可以看作是由两个三棱镜组成的，红光的偏折程度最小，所以折射光线指向F2；紫光的偏折程度最大，所以折射光指向F1。
b、根据光路图可知：红光的偏折程度小，所以焦距大；紫光的偏折程度大，所以焦距小。
（2）根据凸透镜成像的规律及成实像时“物近像远像变大”的特点，要想在光屏上得到一个放大的像，物体应该离透镜近些，光屏离透镜远些，所以透镜应向蜡烛移动。
若保持蜡烛和透镜的位置不变，将原来透镜更换为一个焦距较小的凸透镜，则焦距小的透镜会聚能力强，光屏应该向透镜移动，这样像的大小比更换透镜前要小一些。
故答案为：
（1）a、

b、红光对凸透镜的焦距大，紫光对凸透镜的焦距小。
（2）蜡烛（左），凸透镜（左），小。
【点评】物距大于焦距时，凸透镜成倒立的实像，并且物近像远像变大。物体在二倍焦距上，像也在二倍焦距上，并且像与物等大。利用这一规律做题，有时会比套用“凸透镜的成像规律”简单得多。
六．解答题（共2小题）
25．桌上有凸透镜和凹透镜各一个，你有几种方法可以把它们判断出来？
从透镜的结构特点去判断：
从透镜对光线的作用去判断：
从透镜成像的角度去判断：
【分析】本题考查对透镜的结构特征、光学作用、成像特点等知识的掌握情况。
凸透镜中间厚边缘薄，凹透镜中间薄边缘厚；凸透镜对光起会聚作用，凹透镜对光起发散作用；凸透镜可以使远处的物体成倒立缩小的像，近处的物体成正立放大的像，凹透镜可以使物体成正立缩小的像。
【解答】答：
从透镜的结构特点去判断：用手垫上软纸去摸透镜，中间厚边缘薄的是凸透镜，中间薄边缘厚的是凹透镜；
从透镜对光线的作用去判断：让透镜正对着阳光放置，下面放一张纸，调整纸的距离，能够得到最小最亮的光斑的是凸透镜，得不到小光斑的是凹透镜；
从透镜成像的角度去判断：用手拿着透镜伸直手臂看远处物体，成倒立缩小像的是凸透镜，成正立缩小像的是凹透镜。
【点评】透镜是精密的光学仪器，原则上是不许用手摸的，用手摸形状，要垫上眼镜布、软纸等；
凹透镜不论看远处还是近处的物体，都成正立缩小的像。
26．给你一些透镜，你怎么样鉴别它们是凸透镜还是凹透镜？请写出三种方法。
【分析】（1）中间比边缘厚的是凸透镜；中间比边缘薄的是凹透镜。
（2）凸透镜对光线有会聚作用；凹透镜对光线有发散的作用。
（3）凸透镜能成实像；凹透镜成虚像。
（4）凸透镜能作为放大镜使用成放大的像、凹透镜成缩小的像。
【解答】解：（1）用手去摸，中间厚、边缘薄的说明是凸透镜（不提倡用手摸，可直接观察）
（2）透镜正对着太阳光移动，另一侧能得到最小最亮的点说明是凸透镜，出现一个暗圈的是凹透镜。
（3）凸透镜能成实像、凹透镜成虚像。点燃蜡烛，在另一侧的屏上看能否成像，光屏上能接到像的是凸透镜成的实像。不能能成像的是凹透镜。
（4）能作为放大镜使用的是凸透镜。把透镜放在字的附近去看字，能起放大作用的是凸透镜，缩小的是凹透镜。
故答案为：（1）凸透镜对光线有会聚作用；凹透镜对光线有发散的作用。透镜正对着太阳光（平行光源）移动，另一侧能得到最小最亮的点说明是凸透镜，出现一个暗圈的是凹透镜。
（2）点燃蜡烛，在另一侧的屏上看能否成像，能成像的是凸透镜。
（3）把透镜放在字的附近去看字，能起放大作用的是凸透镜，缩小的是凹透镜。
【点评】掌握凸透镜和凹透镜的集中区别的方法：观察法，阳光聚焦法，成像法，放大镜法等等。
