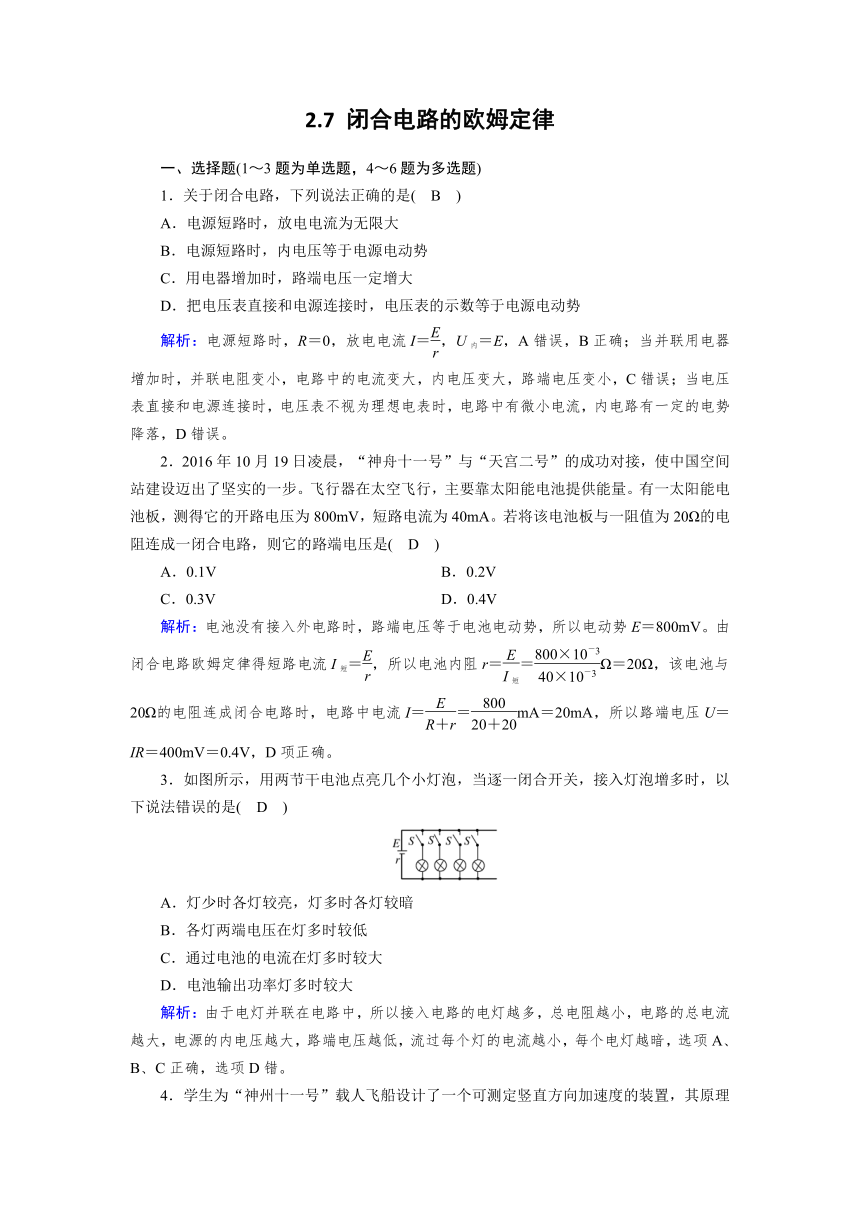

2.7 闭合电路的欧姆定律
一、选择题(1~3题为单选题,4~6题为多选题)
1.关于闭合电路,下列说法正确的是( B )
A.电源短路时,放电电流为无限大
B.电源短路时,内电压等于电源电动势
C.用电器增加时,路端电压一定增大
D.把电压表直接和电源连接时,电压表的示数等于电源电动势
解析:电源短路时,R=0,放电电流I=,U内=E,A错误,B正确;当并联用电器增加时,并联电阻变小,电路中的电流变大,内电压变大,路端电压变小,C错误;当电压表直接和电源连接时,电压表不视为理想电表时,电路中有微小电流,内电路有一定的电势降落,D错误。
2.2016年10月19日凌晨,“神舟十一号”与“天宫二号”的成功对接,使中国空间站建设迈出了坚实的一步。飞行器在太空飞行,主要靠太阳能电池提供能量。有一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA。若将该电池板与一阻值为20Ω的电阻连成一闭合电路,则它的路端电压是( D )
A.0.1V B.0.2V
C.0.3V D.0.4V
解析:电池没有接入外电路时,路端电压等于电池电动势,所以电动势E=800mV。由闭合电路欧姆定律得短路电流I短=,所以电池内阻r==Ω=20Ω,该电池与20Ω的电阻连成闭合电路时,电路中电流I==mA=20mA,所以路端电压U=IR=400mV=0.4V,D项正确。
3.如图所示,用两节干电池点亮几个小灯泡,当逐一闭合开关,接入灯泡增多时,以下说法错误的是( D )
A.灯少时各灯较亮,灯多时各灯较暗
B.各灯两端电压在灯多时较低
C.通过电池的电流在灯多时较大
D.电池输出功率灯多时较大
解析:由于电灯并联在电路中,所以接入电路的电灯越多,总电阻越小,电路的总电流越大,电源的内电压越大,路端电压越低,流过每个灯的电流越小,每个电灯越暗,选项A、B、C正确,选项D错。

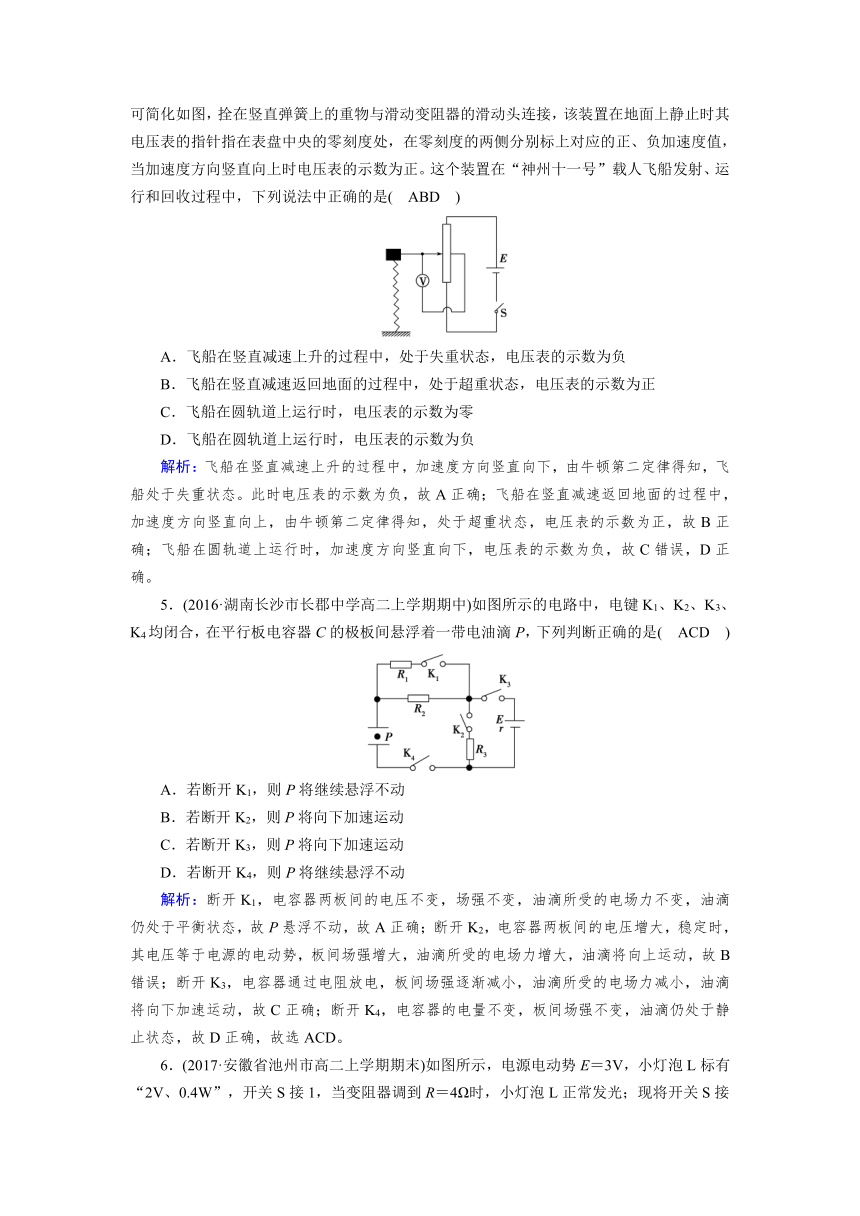

4.学生为“神州十一号”载人飞船设计了一个可测定竖直方向加速度的装置,其原理可简化如图,拴在竖直弹簧上的重物与滑动变阻器的滑动头连接,该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处,在零刻度的两侧分别标上对应的正、负加速度值,当加速度方向竖直向上时电压表的示数为正。这个装置在“神州十一号”载人飞船发射、运行和回收过程中,下列说法中正确的是( ABD )
A.飞船在竖直减速上升的过程中,处于失重状态,电压表的示数为负
B.飞船在竖直减速返回地面的过程中,处于超重状态,电压表的示数为正
C.飞船在圆轨道上运行时,电压表的示数为零
D.飞船在圆轨道上运行时,电压表的示数为负
解析:飞船在竖直减速上升的过程中,加速度方向竖直向下,由牛顿第二定律得知,飞船处于失重状态。此时电压表的示数为负,故A正确;飞船在竖直减速返回地面的过程中,加速度方向竖直向上,由牛顿第二定律得知,处于超重状态,电压表的示数为正,故B正确;飞船在圆轨道上运行时,加速度方向竖直向下,电压表的示数为负,故C错误,D正确。
5.(2016·湖南长沙市长郡中学高二上学期期中)如图所示的电路中,电键K1、K2、K3、K4均闭合,在平行板电容器C的极板间悬浮着一带电油滴P,下列判断正确的是( ACD )
A.若断开K1,则P将继续悬浮不动
B.若断开K2,则P将向下加速运动
C.若断开K3,则P将向下加速运动
D.若断开K4,则P将继续悬浮不动
解析:断开K1,电容器两板间的电压不变,场强不变,油滴所受的电场力不变,油滴仍处于平衡状态,故P悬浮不动,故A正确;断开K2,电容器两板间的电压增大,稳定时,其电压等于电源的电动势,板间场强增大,油滴所受的电场力增大,油滴将向上运动,故B错误;断开K3,电容器通过电阻放电,板间场强逐渐减小,油滴所受的电场力减小,油滴将向下加速运动,故C正确;断开K4,电容器的电量不变,板间场强不变,油滴仍处于静止状态,故D正确,故选ACD。
6.(2017·安徽省池州市高二上学期期末)如图所示,电源电动势E=3V,小灯泡L标有“2V、0.4W”,开关S接1,当变阻器调到R=4Ω时,小灯泡L正常发光;现将开关S接2,小灯泡L和电动机M均正常工作。则( AD )
A.电源内阻为1Ω B.电动机的内阻为4Ω
C.电动机正常工作电压为1V D.电源效率约为93.3%
解析:小灯泡的额定电流为I==A=0.2A
电阻为RL= =Ω=10Ω
当接1时,E=I(RL+R+r)代入数据解得r=1Ω,故A正确;当接2时灯泡正常发光,流过的电流为I=0.2A
电源内阻分的电压为U=Ir=0.2×1V=0.2V
故电动机分的电压为U动=E-UL-U=3-2-0.2V=0.8V
故电阻R<=Ω=4Ω,故BC错误;
电源的效率η=×100%=×100%=93.3%,故选:AD。
二、非选择题
7.(2017·湖南省长沙一中高二上学期期末)如图所示,一电荷量q=3×10-4C带正电的小球,用绝缘细线悬于竖直放置足够大的平行金属板中的O点。S合上后,小球静止时,细线与竖直方向的夹角α=37°。已知两板相距d=0.1m,电源电动势E=12V,内阻r=2Ω,电阻R1=4Ω,R2=R3=R4=12Ω。g取10m/s2,sin37°=0.6,cos37°=0.8。求:
(1)电源的输出功率;
(2)两板间的电场强度的大小;
(3)小球的质量。
答案:(1)10W (2)100N/C (3)4×10-3kg
解析:(1)R2与R3并联后的电阻值R23==6Ω
由闭合电路欧姆定律得:I==1A
电源的输出功率为:P出=IE-I2r=10W
(2)电容器两板间的电压UC=I(R1+R23)
电容器两板间的电场强度
E1===100N/C
(3)小球处于静止状态,所受电场力为F,由平衡条件得:F=mgtanα,又有F=qE1所以m=
解得m=4×10-3kg。
能力提升
一、选择题(1~3题为单选题,4、5题为多选题)
1.如图所示的电路中,灯泡A和B原来都是正常发光的,现在突然发现灯泡A比原来变暗了些,灯泡B比原来变亮了些,则电路中出现的故障可能是( C )
A.R3断路 B.R1短路
C.R2断路 D.R1、R2同时短路
解析:若R3断路,外电阻增大,路端电压U增大,A、B两灯均变亮,不符合题意,故A错误;若R1短路,外电阻减小,路端电压U减小,干路电流I增大,R3电流I3减小,则通过A的电流IA=I-I3增大,UA增大,A灯变亮,不符合题意,故B错误;R2断路,外电阻增大,路端电压U增大,干路电流I减小,R3电流I3增大,则通过A的电流IA=I-I3减小,A灯变暗,B灯电压UB=U-IA(RA+R1)增大,B灯变亮,符合题意,故C正确;R2短路,B灯不亮,不符合题意,故D错误。
2.(2016·黑龙江牡丹江一中高二上学期期中)汽车电动机启动时车灯会瞬时变暗,如图所示,在打开车灯的情况下,电动机未启动时电流表读数为10A,电动机启动时电流表读数为58A,若电源电动势为12.5V,内阻为0.05Ω。电流表内阻不计,则因电动机启动,车灯的电功率降低了( B )
A.35.8W B.43.2W
C.48.2W D.76.8W
解析:电动机未启动时,由E=I1(R+r)得灯泡的电阻为:
R==Ω=1.2Ω,
车灯消耗的功率为:P1=IR=100×1.2=120W;
电动机启动时,路端电压为:U2=E-I2r=12.5-58×0.05=9.6V,
则车灯消耗的功率为:P2===76.8W
车灯的电功率降低了ΔP=P1-P2=120-76.8=43.2W,故选B。
3.(2018·山东师范大学附中高二上学期期末)如图所示,图中的四个电表均为理想电表,当滑动变阻器滑动触点P向右端移动时,下面说法中正确的是( D )
A.伏特表V1的读数减小,安培表A1的读数减小
B.伏特表V1的读数增大,安培表A1的读数增大
C.伏特表V2的读数减小,安培表A2的读数增大
D.伏特表V2的读数增大,安培表A2的读数减小
解析:当滑动变阻器滑动触点P向右端移动时,变阻器接入电路的电阻减小,由闭合电路欧姆定律得知,干路电流I增大,路端电压U减小,则电流表A1读数增大;电压表V1读数U1=E-I(R1+r),I增大,其他量不变,则U1减小;通过电流表A2的电流I2=,U1减小,则I2减小;通过电阻R2电流I2′=I-I2,I增大,I2减小,则I2′增大,则伏特表V2的读数增大,故D正确,故选D。
4.(2017·陕西西安中学高二上学期期末)如图所示,直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线,曲线Ⅲ是一个小灯泡的伏安特性曲线,如果把该小灯泡分别与电源1、电源2单独连接,则下列说法正确的是( ABC )
A.电源1与电源2的内阻之比是11︰7
B.电源1与电源2的电动势之比是1︰1
C.在这两种连接状态下,小灯泡消耗的功率之比是1︰2
D.在这两种连接状态下,小灯泡的电阻之比是1︰2
解析:由图可知,E1=E2=10V,r1==Ω,r2==Ω,故选项A、B正确;由小灯泡的伏安特性曲线可知,R1==0.6Ω,R2==Ω,P1=I1′U1′=15W,P2=I2′U2′=30W,故选项C正确,D错误。
5.有一种测量体重的电子秤,其原理图如下图中的虚线部分所示,它主要由三部分构成:踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计,已知理想电流表的量程为3A,电源电动势为12V,内阻为2Ω,电阻R随压力变化的函数为R=30Ω-0.02F(F和R的单位分别是N和Ω)。下列说法正确的是( AC )
A.该秤能测量的最大体重是1400N
B.该秤能测量的最大体重是1300N
C.该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375A处
D.该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400A处
解析:当电流表示数达到3A时,压力传感器受到的压力最大,由E=I(R+r)可求得R=2Ω,由R=30Ω-0.02F可求得F=1400N,选项A正确,B错误;当踏板空载时,R′=30Ω,电流表G示数为I′==A=0.375A,选项C正确,D错误。
二、非选择题
6.(2016·江西吉安一中高二上学期期中)在如图1所示的电路中,R1、R2均为定值电阻,且R1=100Ω,R2阻值未知,R3是一滑动变阻器,当其滑片从左端滑至右端时,测得电源的路端电压随电流的变化图线如图2所示,其中A、B两点是滑片在变阻器的两个不同端点得到的。求:
(1)电源的电动势和内阻;
(2)定值电阻R2的阻值;
(3)滑动变阻器的最大阻值。
答案:(1)20V;20Ω (2)5Ω (3)300Ω
解析:(1)电源的路端电压随电流的变化图线斜率大小等于电源的内阻,则有内阻r=||=Ω=20Ω
电源的电动势为E=U+Ir,取电压U=16V,电流I=0.2A,代入解得,E=20V。
(2)当滑片滑到最右端时,R1被短路,外电路的电阻最小,电流最大,此时电压U=4V,电流I=0.8A,则定值电阻R2==5Ω
(3)滑动变阻器阻值最大时,外电阻最大,电流最小,此时电压U=16V,电流I=0.2A,外电路总电阻为R==80Ω
又R=R2+,R1=100Ω,R2=5Ω
代入解得,R3=300Ω。
