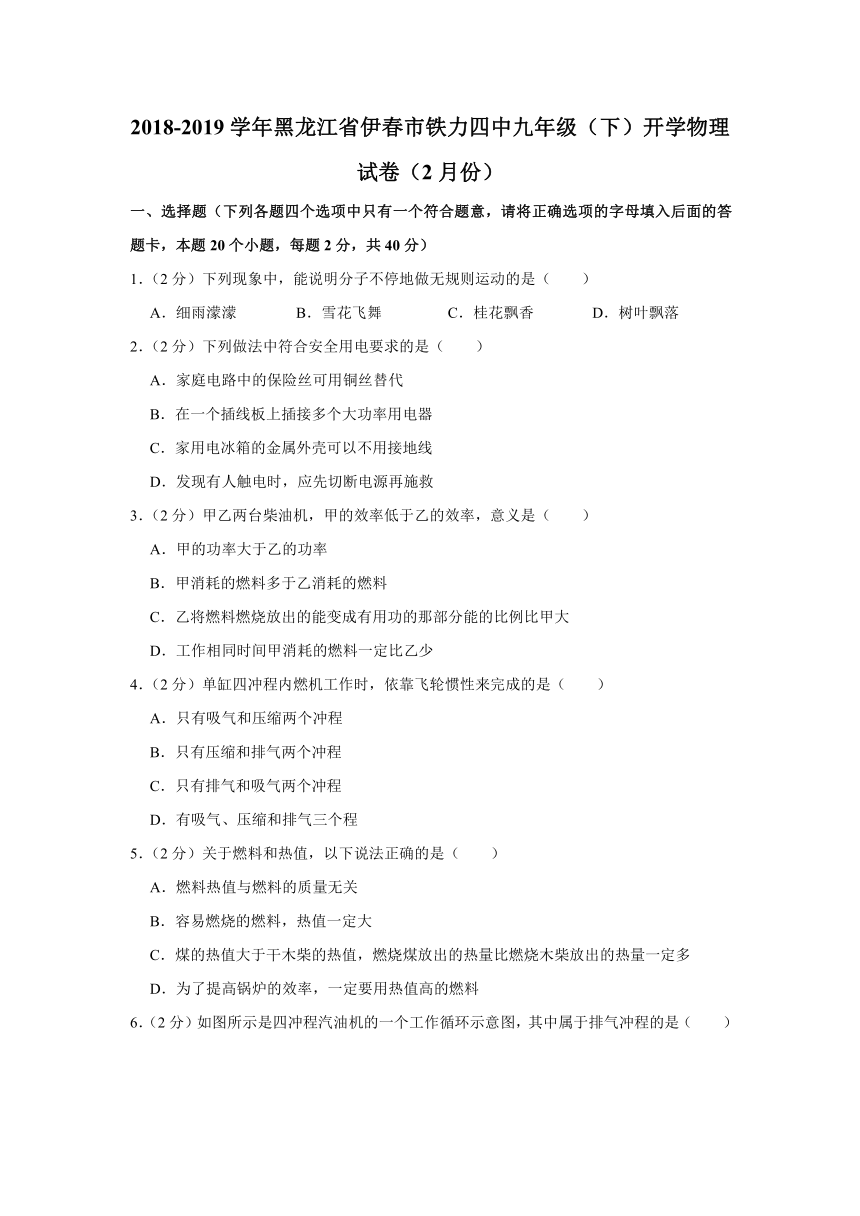

2018-2019学年黑龙江省伊春市铁力四中九年级（下）开学物理试卷（2月份有答案）

2018-2019学年黑龙江省伊春市铁力四中九年级（下）开学物理试卷（2月份）
一、选择题（下列各题四个选项中只有一个符合题意，请将正确选项的字母填入后面的答题卡，本题20个小题，每题2分，共40分）
1．（2分）下列现象中，能说明分子不停地做无规则运动的是（　　）
A．细雨濛濛 B．雪花飞舞 C．桂花飘香 D．树叶飘落
2．（2分）下列做法中符合安全用电要求的是（　　）
A．家庭电路中的保险丝可用铜丝替代
B．在一个插线板上插接多个大功率用电器
C．家用电冰箱的金属外壳可以不用接地线
D．发现有人触电时，应先切断电源再施救
3．（2分）甲乙两台柴油机，甲的效率低于乙的效率，意义是（　　）
A．甲的功率大于乙的功率
B．甲消耗的燃料多于乙消耗的燃料
C．乙将燃料燃烧放出的能变成有用功的那部分能的比例比甲大
D．工作相同时间甲消耗的燃料一定比乙少
4．（2分）单缸四冲程内燃机工作时，依靠飞轮惯性来完成的是（　　）
A．只有吸气和压缩两个冲程
B．只有压缩和排气两个冲程
C．只有排气和吸气两个冲程
D．有吸气、压缩和排气三个程
5．（2分）关于燃料和热值，以下说法正确的是（　　）
A．燃料热值与燃料的质量无关
B．容易燃烧的燃料，热值一定大
C．煤的热值大于干木柴的热值，燃烧煤放出的热量比燃烧木柴放出的热量一定多
D．为了提高锅炉的效率，一定要用热值高的燃料

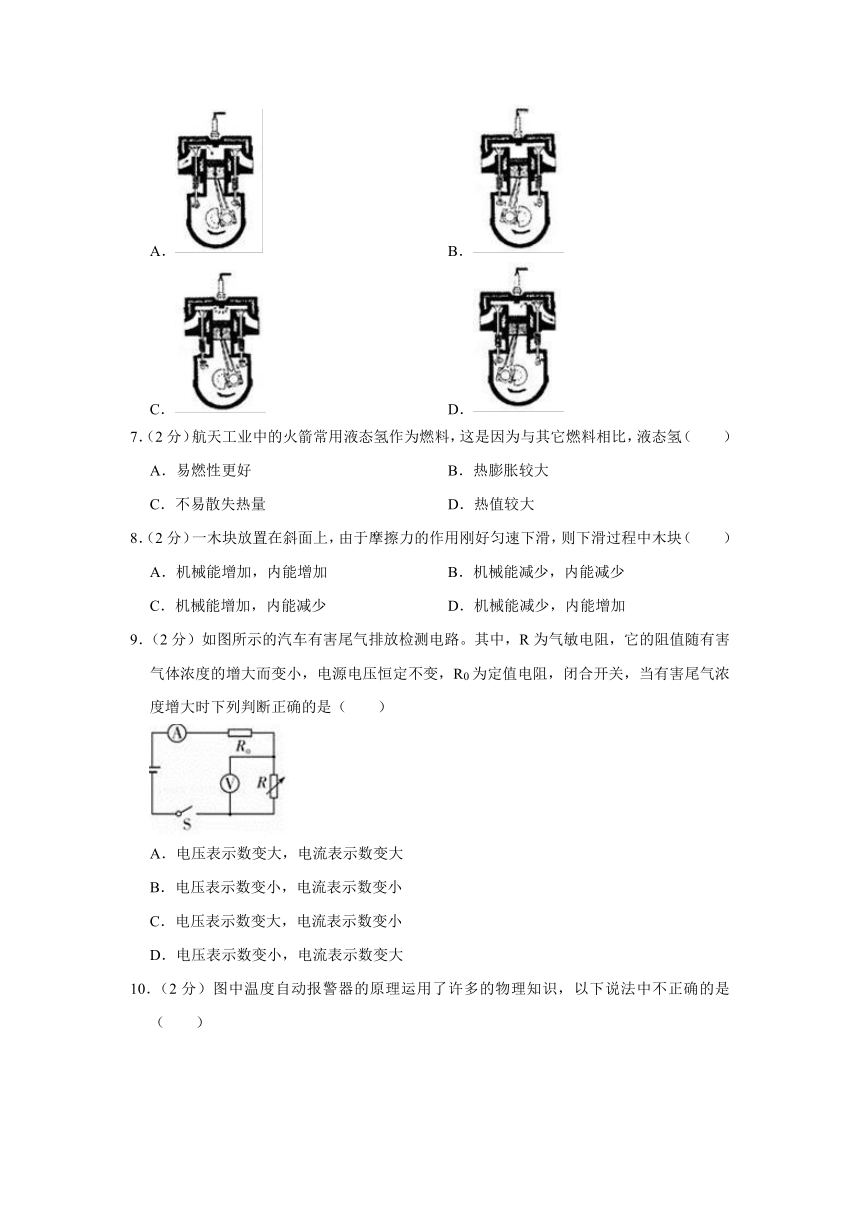

6．（2分）如图所示是四冲程汽油机的一个工作循环示意图，其中属于排气冲程的是（　　）
A． B．
C． D．
7．（2分）航天工业中的火箭常用液态氢作为燃料，这是因为与其它燃料相比，液态氢（　　）
A．易燃性更好 B．热膨胀较大
C．不易散失热量 D．热值较大
8．（2分）一木块放置在斜面上，由于摩擦力的作用刚好匀速下滑，则下滑过程中木块（　　）
A．机械能增加，内能增加 B．机械能减少，内能减少
C．机械能增加，内能减少 D．机械能减少，内能增加
9．（2分）如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害气体浓度的增大而变小，电源电压恒定不变，R0为定值电阻，闭合开关，当有害尾气浓度增大时下列判断正确的是（　　）

A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大

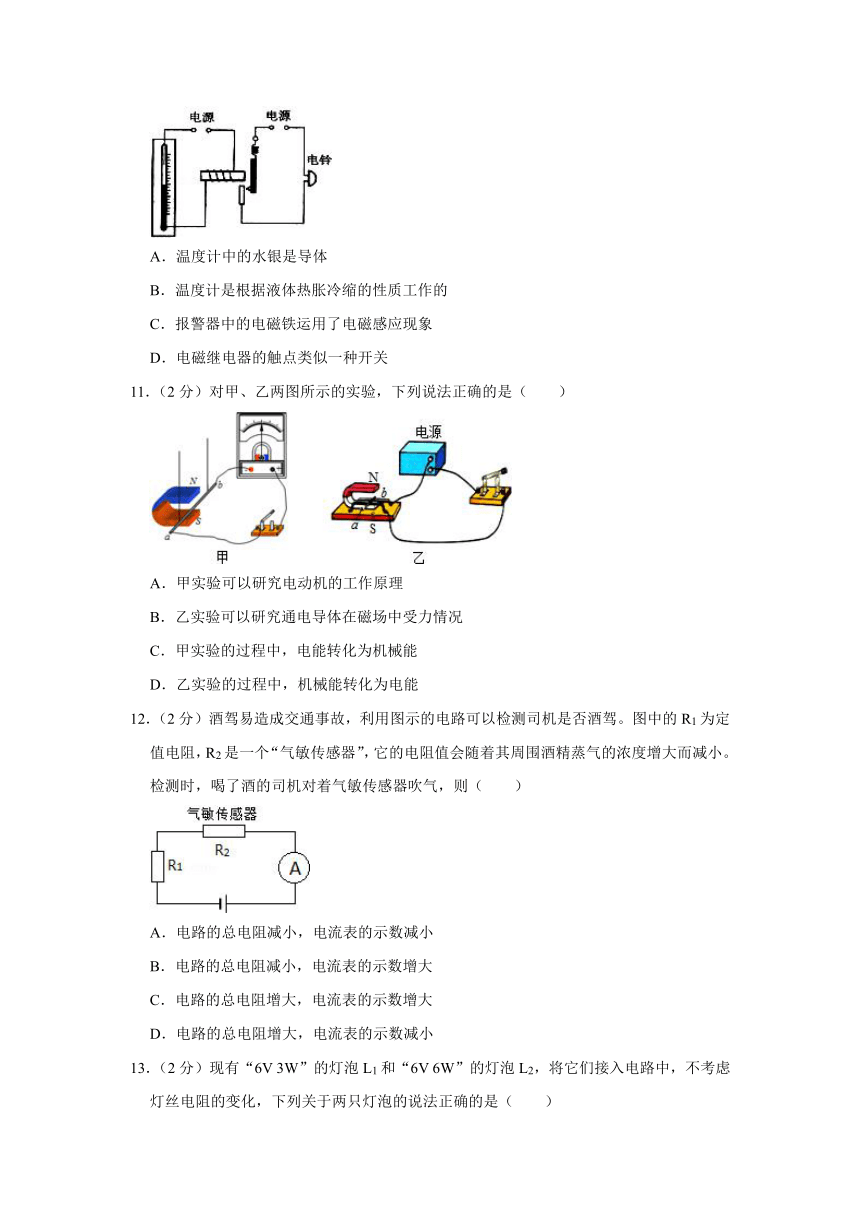

10．（2分）图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是（　　）

A．温度计中的水银是导体
B．温度计是根据液体热胀冷缩的性质工作的
C．报警器中的电磁铁运用了电磁感应现象
D．电磁继电器的触点类似一种开关
11．（2分）对甲、乙两图所示的实验，下列说法正确的是（　　）

A．甲实验可以研究电动机的工作原理
B．乙实验可以研究通电导体在磁场中受力情况
C．甲实验的过程中，电能转化为机械能
D．乙实验的过程中，机械能转化为电能
12．（2分）酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾。图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气的浓度增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则（　　）

A．电路的总电阻减小，电流表的示数减小
B．电路的总电阻减小，电流表的示数增大
C．电路的总电阻增大，电流表的示数增大
D．电路的总电阻增大，电流表的示数减小

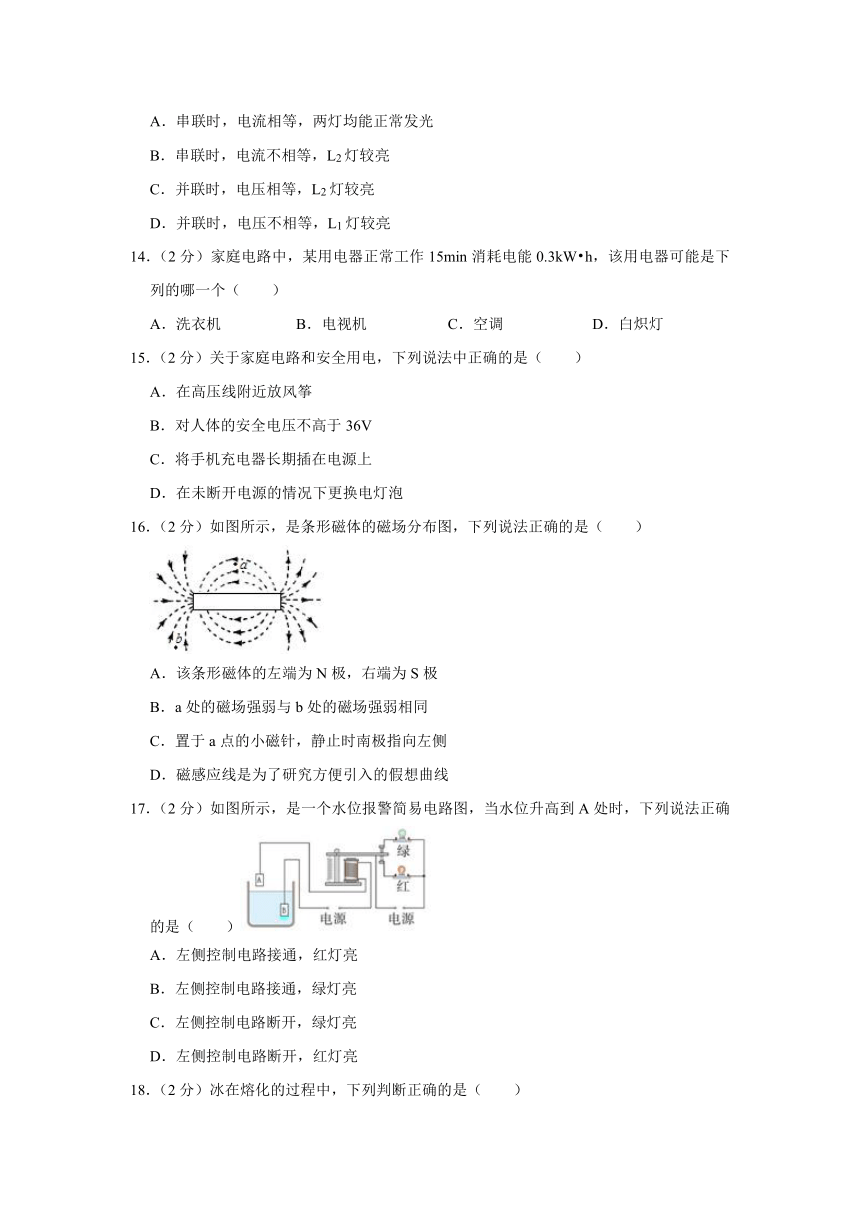

13．（2分）现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将它们接入电路中，不考虑灯丝电阻的变化，下列关于两只灯泡的说法正确的是（　　）
A．串联时，电流相等，两灯均能正常发光
B．串联时，电流不相等，L2灯较亮
C．并联时，电压相等，L2灯较亮
D．并联时，电压不相等，L1灯较亮
14．（2分）家庭电路中，某用电器正常工作15min消耗电能0.3kW?h，该用电器可能是下列的哪一个（　　）
A．洗衣机 B．电视机 C．空调 D．白炽灯
15．（2分）关于家庭电路和安全用电，下列说法中正确的是（　　）
A．在高压线附近放风筝
B．对人体的安全电压不高于36V
C．将手机充电器长期插在电源上
D．在未断开电源的情况下更换电灯泡
16．（2分）如图所示，是条形磁体的磁场分布图，下列说法正确的是（　　）

A．该条形磁体的左端为N极，右端为S极
B．a处的磁场强弱与b处的磁场强弱相同
C．置于a点的小磁针，静止时南极指向左侧
D．磁感应线是为了研究方便引入的假想曲线
17．（2分）如图所示，是一个水位报警简易电路图，当水位升高到A处时，下列说法正确的是（　　）
A．左侧控制电路接通，红灯亮
B．左侧控制电路接通，绿灯亮
C．左侧控制电路断开，绿灯亮
D．左侧控制电路断开，红灯亮

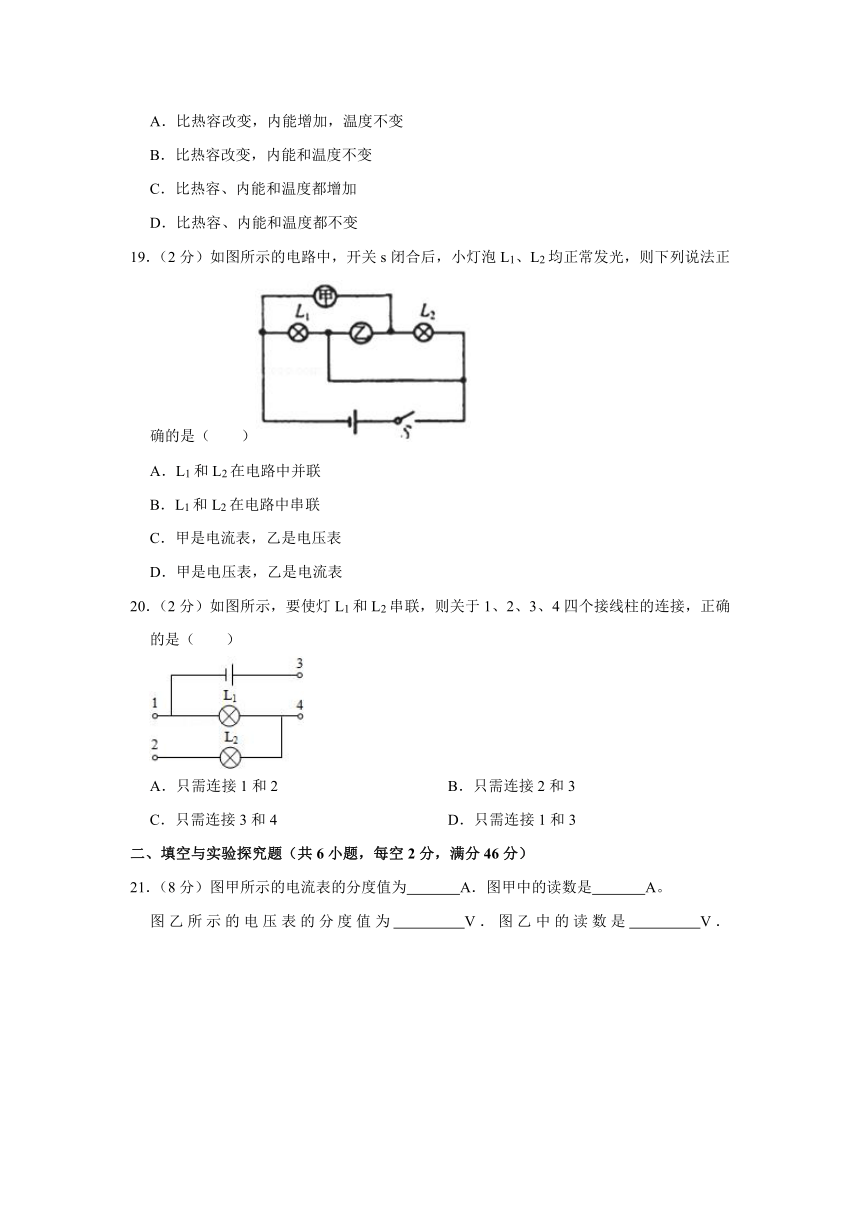

18．（2分）冰在熔化的过程中，下列判断正确的是（　　）
A．比热容改变，内能增加，温度不变
B．比热容改变，内能和温度不变
C．比热容、内能和温度都增加
D．比热容、内能和温度都不变
19．（2分）如图所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（　　）
A．L1和L2在电路中并联
B．L1和L2在电路中串联
C．甲是电流表，乙是电压表
D．甲是电压表，乙是电流表
20．（2分）如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（　　）

A．只需连接1和2 B．只需连接2和3
C．只需连接3和4 D．只需连接1和3
二、填空与实验探究题（共6小题，每空2分，满分46分）
21．（8分）图甲所示的电流表的分度值为　 　A．图甲中的读数是　 　A。
图乙所示的电压表的分度值为　 　V．图乙中的读数是　 　V．
22．（8分）如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关　 　；若要使灯和电铃组成并联电路，则需闭合开关　 　；同时闭合S2、S3，则灯　 　，电铃　 　（选填“工作”或“不工作”）。

23．（6分）小明打开窗户，能闻到窗外桂花香，这是　 　现象，说明了　 　，小明还看到附近工厂的烟囱冒出黑烟，弥漫到空气中，小明认为是同样的物理现象，你认为对吗？答　 　（填“对”或“不对”）。
24．（6分）如图所示电路，电源电压不变，电灯L标有“6V1.2W“字样。当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5A．则：
（1）电动机两端电压为　 　V，通过电动机的电流为　 　A。
（2）通电1min电路消耗电能　 　J。

25．（6分）小刚家的电能表如图所示，则他家同时使用的用电器总功率不能超过　 　W．如将某用电器单独接在该电能表上工作10min，电能表上的转盘转过了300转。那么该用电器在上述时间内消耗的电能为　 　J，它的电功率是　 　W。

26．（12分）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。
（1）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着　 　。
（2）这是丹麦著名物理学家　 　发现电流的　 　（选填“热”、“磁”或“化学”）效应。
（3）实验中小磁针的作用有①　 　；②　 　。
（4）移去小磁针，上述结论是否成立？　 　（选填“成立”或“不成立”）。

三、作图题（本题2小题，共6分）
27．（2分）画出如图所示实物的电路图。
28．（2分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯后接入。②三孔插座单独接入。

五、计算题（本题2个小题，共10分）（要求：计算过程中写清公式、单位及必要的文字说明）
29．（6分）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。
××牌电烤箱
额定电压 220V
额定功率 高温档 1100W
低温档 440W
电源频率 50Hz
求：（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R2的功率

30．（4分）木炭的热值为3.4×107J/kg，完全燃烧0.5千克木炭能放出多少热量？
若这些热量全部被质量为50千克、温度为10℃的某种液体吸收，温度升高到95℃．那么，这种液体的比热容是多少？



2018-2019学年黑龙江省伊春市铁力四中九年级（下）开学物理试卷（2月份）
参考答案与试题解析
一、选择题（下列各题四个选项中只有一个符合题意，请将正确选项的字母填入后面的答题卡，本题20个小题，每题2分，共40分）
1．【解答】解：
A、细雨濛濛从空中下落是小雨滴的机械运动，不是分子的运动，此选项不符合题意；
B、雪花飞舞，属宏观的机械运动，不是分子的运动，此选项不符合题意；
C、桂花飘香，是花香分子无规则运动的结果，此选项符合题意；
D、树叶飘落，属宏观的机械运动，不是分子的运动，此选项不符合题意。
故选：C。
2．【解答】解：
A、铜丝电阻小、熔点高，在电流过大时，电流产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故A错误；
B、在一个普通插线板上长时间同时使用多个大功率用电器，导致电流过大，引发火灾；故B错误；
C、冰箱的金属外壳接地时，可避免因电器漏电时外壳带电，而发生触电事故；故C错误；
D、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故D正确；
故选：D。
3．【解答】解：A、功率是表示物体做功快慢的物理量，与热机的效率是两个完全不同的概念，所以A错误；
B、虽然甲的效率比乙低，但不清楚两台柴油机做功多少的情况下，无法确定谁消耗的燃料多，故B错误；
C、甲柴油机的效率比乙柴油机的效率低，说明乙柴油机用来做有用功的能量占总能量的百分比大，故C正确；
D、相同时间内消耗燃料的多少与功率有关，与效率无关，故D错误。
故选：C。
4．【解答】解：内燃机的四个冲程中只有做功冲程对外输出功，其它三个冲程依靠飞轮惯性迅速完成；
故选：D。
5．【解答】解：A、热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。故A正确；
B、热值大小与燃料是否容易燃烧无关，故B错误；
C、燃料燃烧放出热量的多少不仅与燃料的热值大小有关，还与燃料的质量以及燃烧程度有关，故C错误；
D、锅炉的效率与燃料的热值高没有关系，故D错误；
故选：A。
6．【解答】解：A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；
B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意；
C、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，不符合题意；
D、排气门开启，气体流出汽缸，是排气冲程；符合题意；
故选：D。
7．【解答】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故选：D。
8．【解答】解：木块在下滑的过程中，克服摩擦力做功，机械能减少，使物体的温度升高，内能增加。
故选：D。
9．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
因气敏电阻R的阻值随有害气体浓度的增大而变小，
所以，当有害尾气浓度增大时，R的阻值变小，电路中的总电阻变小，
由I＝可得，电路中的电流变大，即电流表的示数变大，故BC错误；
由U＝IR可知，定值电阻R0两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压变小，即电压表的示数变小，故A错误，D正确。
故选：D。
10．【解答】解：
温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用。电磁铁是运用电流的磁效应，而不是电磁感应现象，故C错，符合题意。
其中水银是导体、温度计是根据液体热胀冷缩的性质制成的、电磁继电器的实质就是一个开关，所以A、B、D说法正确，不符合题意。
故选：C。
11．【解答】解：A、甲图研究电磁感应现象，是发电机的制作原理，故A错误；
B、乙图研究电动机的原理是通电线圈在磁场中受力转动，故B正确；
C、甲图中将机械能转化为电能，故C错误；
D、乙图中将电能转化为机械能，故D错误；
故选：B。
12．【解答】解：因气敏传感器电阻值会随着其周围酒精蒸气的浓度增大而减小，所以喝了酒的司机对着气敏传感器吹气，因其周围酒精蒸气的浓度增大，使R2的电阻值减小，则电路中的电阻变小，根据R＝可知，电路中电流变大，即电流表示数变大。
故选：B。
13．【解答】解：
（1）两灯串联时，通过的电流相等；
由灯泡的铭牌可知，两灯泡的额定电压相同，额定功率不同，由P＝UI可知，两灯泡正常发光时的电流不同，则两灯泡串联时不可能都正常发光；
两灯的额定电压相同，L1的额定功率较小，由P＝可知，L1的阻值较大；两灯串联时（电流相等），根据P＝I2R可知，灯L1的实际功率较大，则L1较亮，故AB错误；
（2）两灯泡并联时，电压相同，L1的阻值较大，由P＝可知，L1比L2的实际功率小，则L2灯较亮，故D错误，C正确。
故选：C。
14．【解答】解：该用电器的电功率：
P＝＝＝1.2kW，
以上四种家用电器中，功率超过1000W的只有空调。
故选：C。
15．【解答】解：A、在高压线附近放风筝有触电的危险，故A错误；
B、对人体的安全电压不高于36V，故B正确；
C、将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故C错误；
D、为防止触电，更换和维修电器时应先切断电源，故D错误。
故选：B。
16．【解答】解：
A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；
B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误。
C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；
D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确。
故选：D。
17．【解答】解：当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时左侧的电路接通，电磁继电器有磁性，衔铁被吸下使红灯电路接通，红灯亮。故A正确，BCD错误。
故选：A。
18．【解答】解：冰在熔化过程中，吸收热量，而温度保持不变，但内能在增加，由于比热容与物质的种类和物质所处的状态有关，当冰熔化成水后，比热容变大；
故选：A。
19．【解答】解：由图可知，L1由导线直接接在了电源两端；若甲为电压表，则L2将被短路，所以甲只能为电流表；故D错误；
若乙为电流表，则会引起电源短路，所以乙只能为电压表；故C正确；
则此时L1和L2在电路中并联，故A正确，B错误。
故选：AC。
20．【解答】解：A、如图所示，如果连接1和2两个接线柱，电路处于开路状态，所以该选项不正确。
B、如图所示，如果连接2和3两个接线柱，灯L1和L2组成串联电路，所以该选项正确。
C、如图所示，如果连接3和4两个接线柱，灯L2处于开路状态，所以该选项不正确。
D、如图所示，如果连接1和3两个接线柱，电路处于短路状态，所以该选项不正确。
故选：B。
二、填空与实验探究题（共6小题，每空2分，满分46分）
21．【解答】解：图甲所示的电流表选用小量程，分度值为0.02A．图甲中的读数是0.5A。
图乙所示的电压表选用大量程，分度值为0.5V．图乙中的读数是12.5V。
22．【解答】解：若要使灯和电铃组成串联电路，则只需闭合开关S2，此时灯与电铃首尾顺次连接；
若要使灯和电铃组成并联电路时，则要断开开关S2，闭合开关S1和S3，此时灯和电铃并列地连接。
同时闭合S2、S3，电流从正极出发经电铃回负极，灯泡被短路，因此灯不工作，电铃工作。
故答案为：S2；S1、S3；不工作；工作。
23．【解答】解：
小明打开窗户，能闻到窗外桂花香，我们能闻到煮粽子时发出的阵阵清香，这是扩散现象；从烟囱里冒出的黑烟在空中飘荡，这是固体小颗粒的运动，不是分子运动，不属于扩散现象。
故答案为：扩散；一切物质的分子都在不停地做无规则运动；不对。
24．【解答】解：当开关S1、S2均闭合时，灯泡与电动机并联，电流表测干路电流。
（1）因为并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，
所以电动机两端的电压UM＝UL＝6V，
因为P＝UI，
所以通过灯泡的电流IL＝＝＝0.2A，
因为并联电路中干路电流等于各支路电流之和，
所以通过电动机的电流IM＝I﹣IL＝0.5A﹣0.2A＝0.3A；
（2）通电1min电路消耗电能：
W＝UIt＝ULIt＝6V×0.5A×60s＝180J。
故答案为：（1）6；0.3；（2）180。
25．【解答】解：
（1）电能表的工作电压是220V，允许通过的最大电流为10A，
则他家同时使用的用电器总功率最大为：
P＝UI＝220V×10A＝2200W。
（2）“3000r/kW?h”表示每消耗1kW?h的电能，电能表的转盘转3000转，
电能表的转盘转300转时，该用电器消耗的电能：
W＝kW?h＝0.1kW?h＝3.6×105J，
t＝10min＝h，
则该用电器的电功率：
P＝＝＝0.6kW＝600W。
故答案为：2200；3.6×105；600。
26．【解答】解：（1）实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场。
（2）这是著名的奥斯特实验，丹麦著名物理学家奥斯特发现了电流的磁效应。
（3）在本实验中，小磁铁的作用有两个：①可以检验磁场的存在；②还可以判断磁场的方向。
（4）小磁针受到磁场力的作用能够发生偏转，故小磁针可以检测磁场的存在，但如果移去小磁针，其磁场依然是存在的，所以上述结论仍然成立。
故答案为：（1）磁场；
（2）奥斯特；磁；
（3）①检验磁场的存在；②判断磁场的方向；
（4）成立。
三、作图题（本题2小题，共6分）
27．【解答】解：
由左边实物图知，两灯并联，K1控制整个电路，K2控制L1所在的支路，电路图如图所示：

由右边实物图知，两灯并联，K1控制L2所在的支路，K2控制L1所在的支路，电路图如图所示：

28．【解答】解：
（1）灯泡的接法：灯和开关串联，开关接在火线和灯之间，这样既能控制灯泡，又能更安全。
（2）安装三孔插座时，上孔接地线，左孔接零线，右孔接火线。如图所示：

五、计算题（本题2个小题，共10分）（要求：计算过程中写清公式、单位及必要的文字说明）
29．【解答】解：（1）由表格数据可知，电烤箱高温档正常工作时的功率P高温＝1100W，
由P＝可得，10min所消耗的电能：
W＝P高温t＝1100W×10×60s＝6.6×105J；
（2）由电路图可知，只闭合S2时，R1与R2串联，电路的总电阻最大，
由P＝UI＝可知，电压一定时，电路的总功率最小，电烤箱处于低温档；
当S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，总功率最大，电烤箱处于高温档；
当S1、S2均闭合时，电路为R1的简单电路，电烤箱处于高温档，
则电路中R1的阻值：
R1＝＝＝44Ω；
（3）只闭合S2时，R1与R2串联，电烤箱处于低温档，
由表格数据可知，电烤箱在低温档正常工作时的功率P低温＝440W，
由P＝UI可得，电路中的电流：
I＝＝＝2A，
由I＝可得，电路中的总电阻R总＝＝＝110Ω，
R2的电阻R2＝R总﹣R1＝110Ω﹣44Ω＝66Ω，
R2的功率：
P2＝I2R2＝（2A）2×66Ω＝264W。
答：（1）电烤箱在高温档正常工作10min所消耗的电能为6.6×105J；
（2）电路中R1的阻值为44Ω；
（4）电烤箱在低温档正常工作时，电路中的电流为2A，R2的功率为264W。
30．【解答】解：
（1）木炭的质量m＝0.5kg，热值q＝3.4×107J/kg，
木炭完全燃烧放出的热量：
Q放＝mq＝0.5kg×3.4×107J/kg＝1.7×107J；
（2）由题知，液体吸收的热量Q吸＝Q放＝1.7×107J，
由Q吸＝cm（t﹣t0）得液体的比热容：
c液＝＝＝4.0×103J/（kg?℃）。
答：完全燃烧0.5kg木炭，可放出1.7×107J热量；这种液体的比热容是4.0×103J/（kg?℃）。
