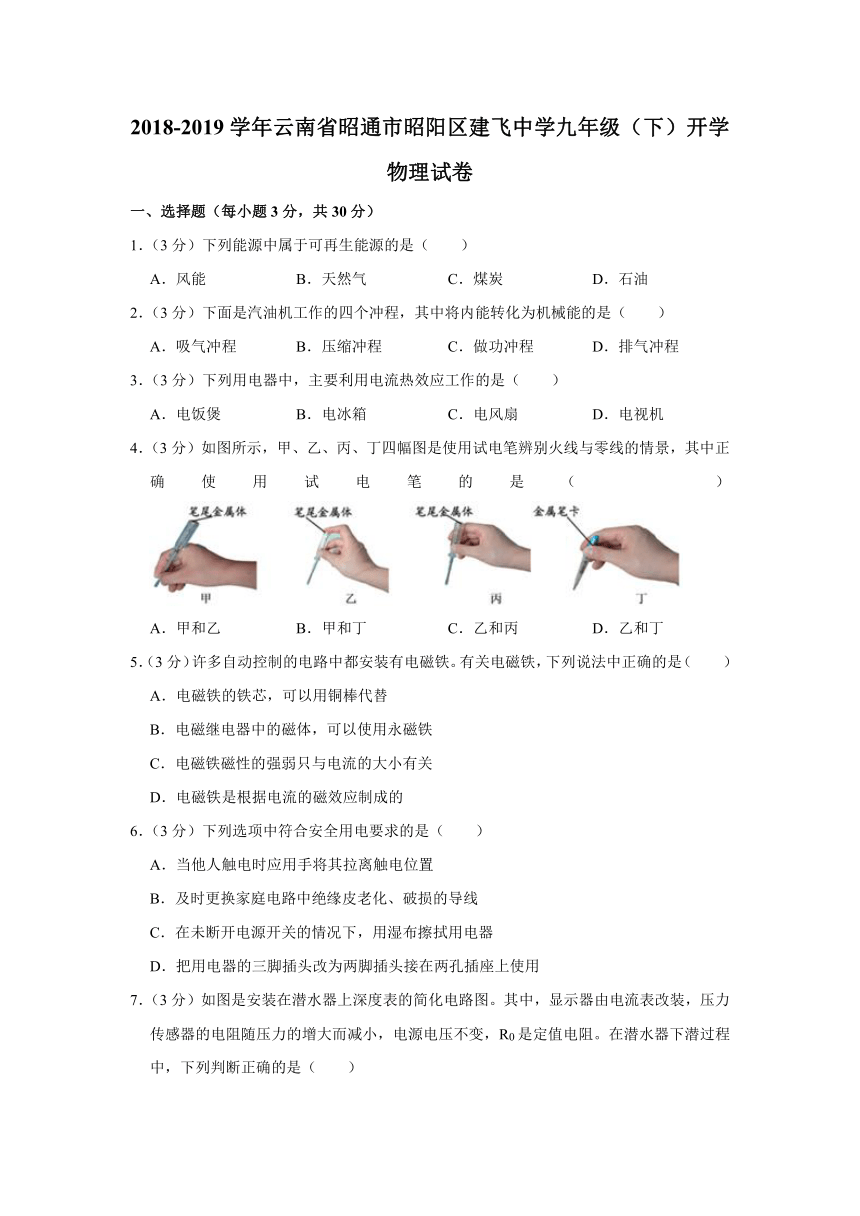

2018-2019学年云南省昭通市昭阳区建飞中学九年级（下）开学物理试卷（含答案）

2018-2019学年云南省昭通市昭阳区建飞中学九年级（下）开学物理试卷
一、选择题（每小题3分，共30分）
1．（3分）下列能源中属于可再生能源的是（　　）
A．风能 B．天然气 C．煤炭 D．石油
2．（3分）下面是汽油机工作的四个冲程，其中将内能转化为机械能的是（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
3．（3分）下列用电器中，主要利用电流热效应工作的是（　　）
A．电饭煲 B．电冰箱 C．电风扇 D．电视机
4．（3分）如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是（　　）　
A．甲和乙 B．甲和丁 C．乙和丙 D．乙和丁
5．（3分）许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是（　　）
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的
6．（3分）下列选项中符合安全用电要求的是（　　）
A．当他人触电时应用手将其拉离触电位置
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭用电器
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用

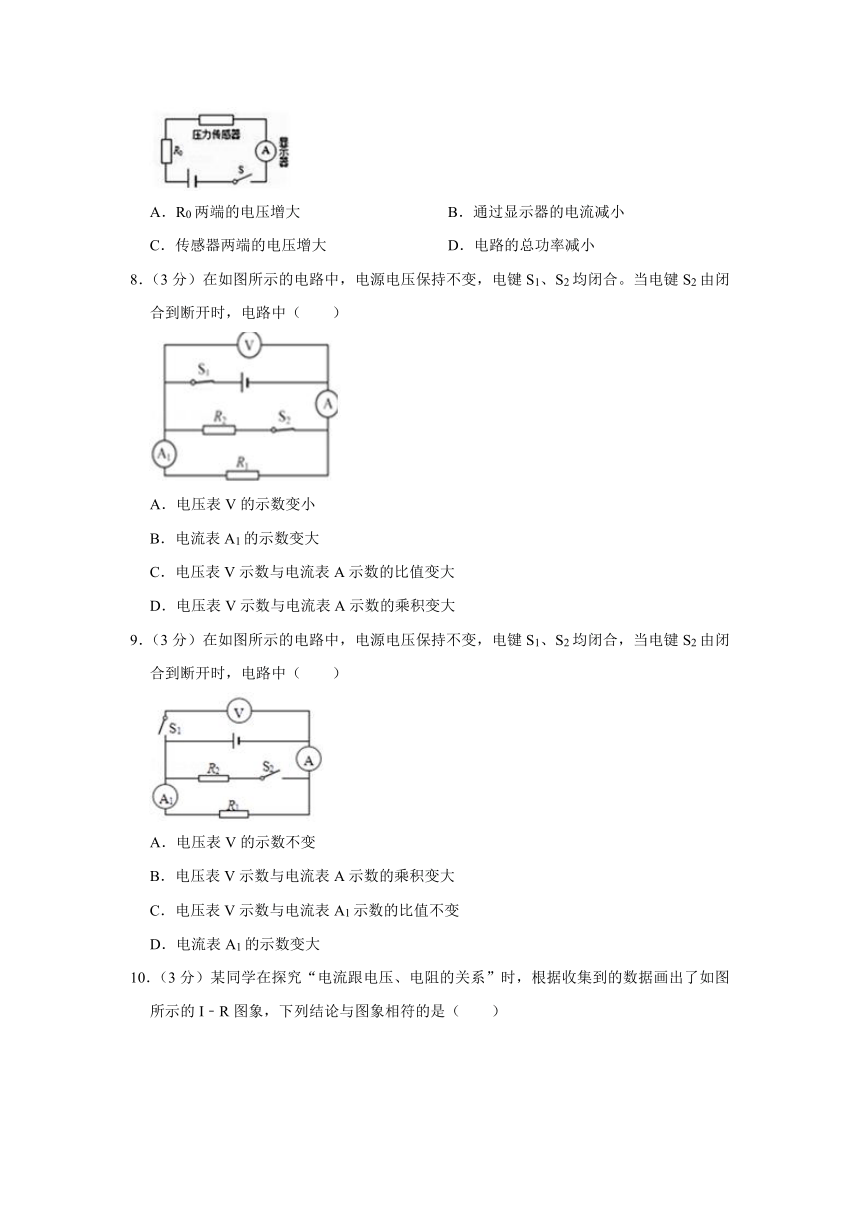

7．（3分）如图是安装在潜水器上深度表的简化电路图。其中，显示器由电流表改装，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻。在潜水器下潜过程中，下列判断正确的是（　　）

A．R0两端的电压增大 B．通过显示器的电流减小
C．传感器两端的电压增大 D．电路的总功率减小
8．（3分）在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合。当电键S2由闭合到断开时，电路中（　　）

A．电压表V的示数变小
B．电流表A1的示数变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大
9．（3分）在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合，当电键S2由闭合到断开时，电路中（　　）

A．电压表V的示数不变
B．电压表V示数与电流表A示数的乘积变大
C．电压表V示数与电流表A1示数的比值不变
D．电流表A1的示数变大

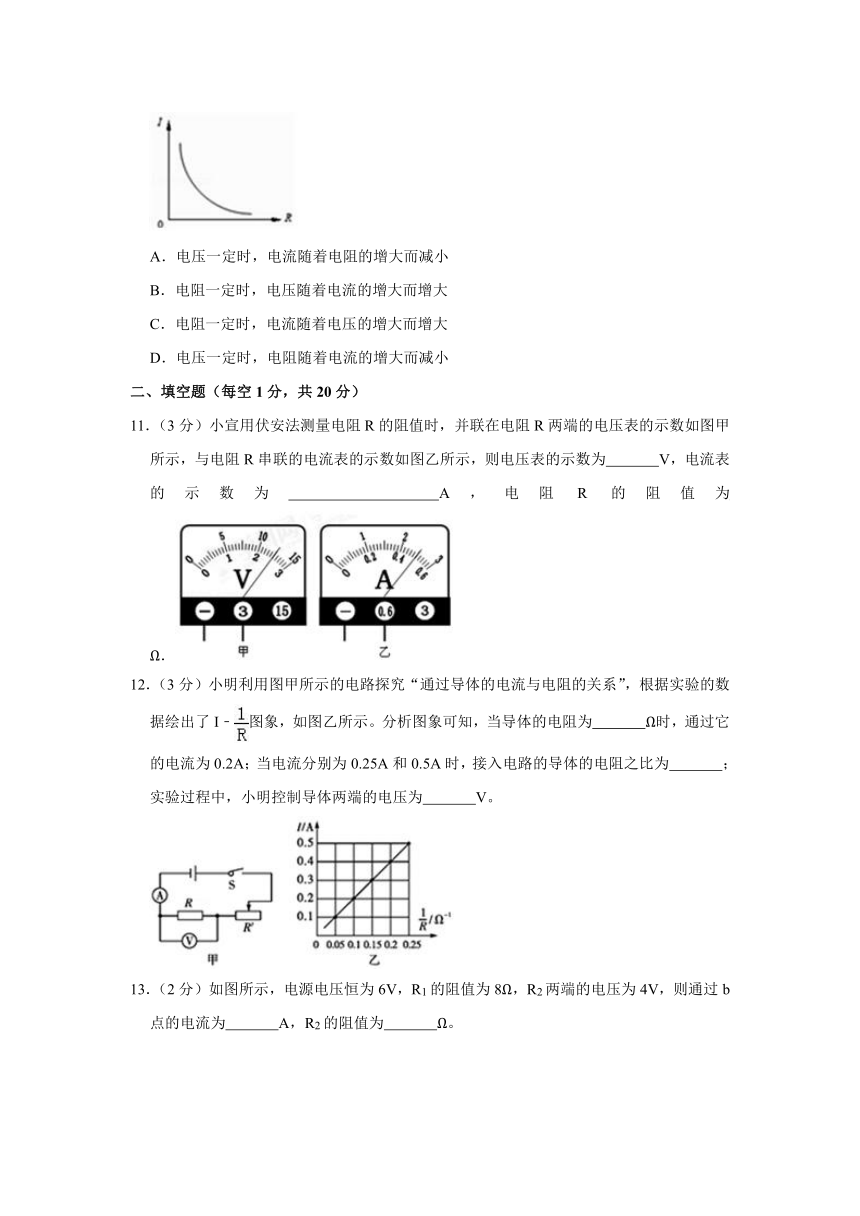

10．（3分）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）

A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
二、填空题（每空1分，共20分）
11．（3分）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为　 　V，电流表的示数为　 　A，电阻R的阻值为　 　Ω．
12．（3分）小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示。分析图象可知，当导体的电阻为　 　Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为　 　；实验过程中，小明控制导体两端的电压为　 　V。

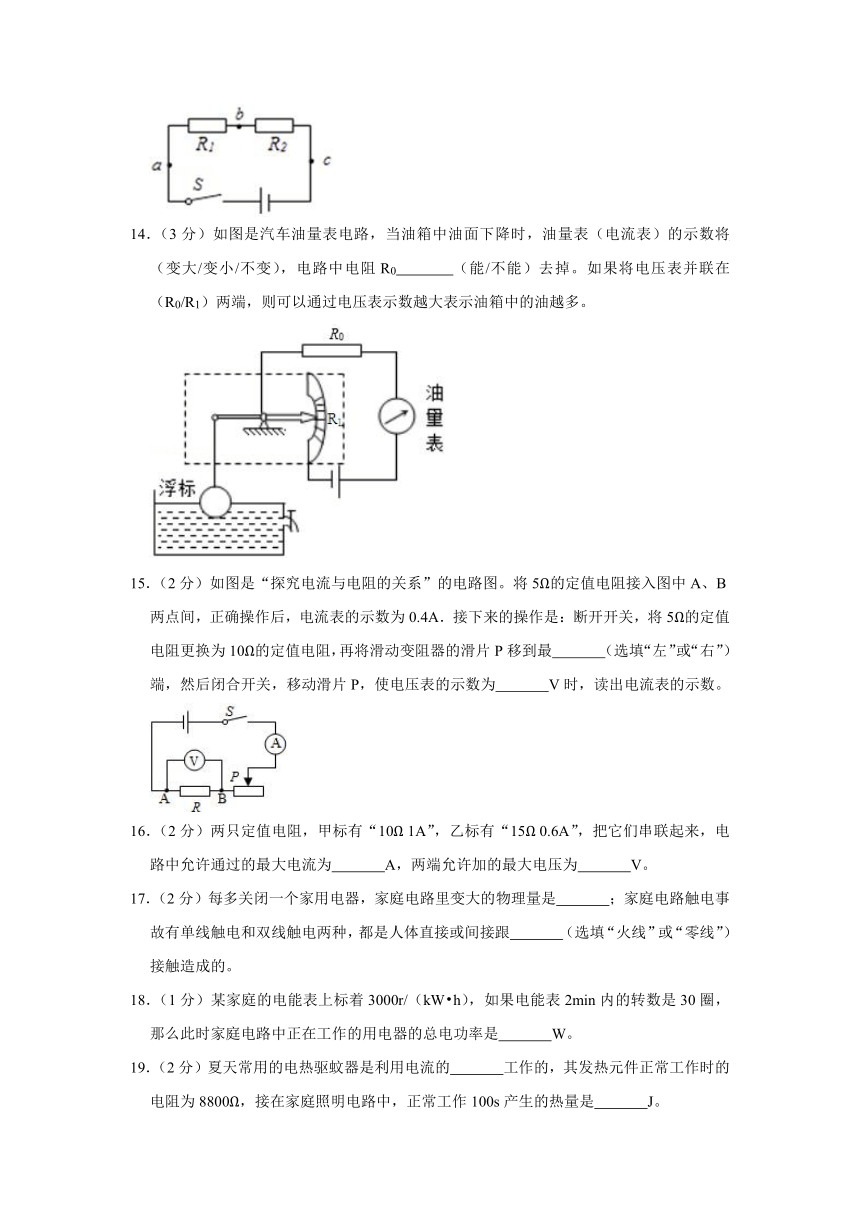

13．（2分）如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为　 　A，R2的阻值为　 　Ω。

14．（3分）如图是汽车油量表电路，当油箱中油面下降时，油量表（电流表）的示数将　 　（变大/变小/不变），电路中电阻R0　 　（能/不能）去掉。如果将电压表并联在　 　（R0/R1）两端，则可以通过电压表示数越大表示油箱中的油越多。

15．（2分）如图是“探究电流与电阻的关系”的电路图。将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.4A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最　 　（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表的示数为　 　V时，读出电流表的示数。

16．（2分）两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联起来，电路中允许通过的最大电流为　 　A，两端允许加的最大电压为　 　V。
17．（2分）每多关闭一个家用电器，家庭电路里变大的物理量是　 　；家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟　 　（选填“火线”或“零线”）接触造成的。
18．（1分）某家庭的电能表上标着3000r/（kW?h），如果电能表2min内的转数是30圈，那么此时家庭电路中正在工作的用电器的总电功率是　 　W。
19．（2分）夏天常用的电热驱蚊器是利用电流的　 　工作的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是　 　J。

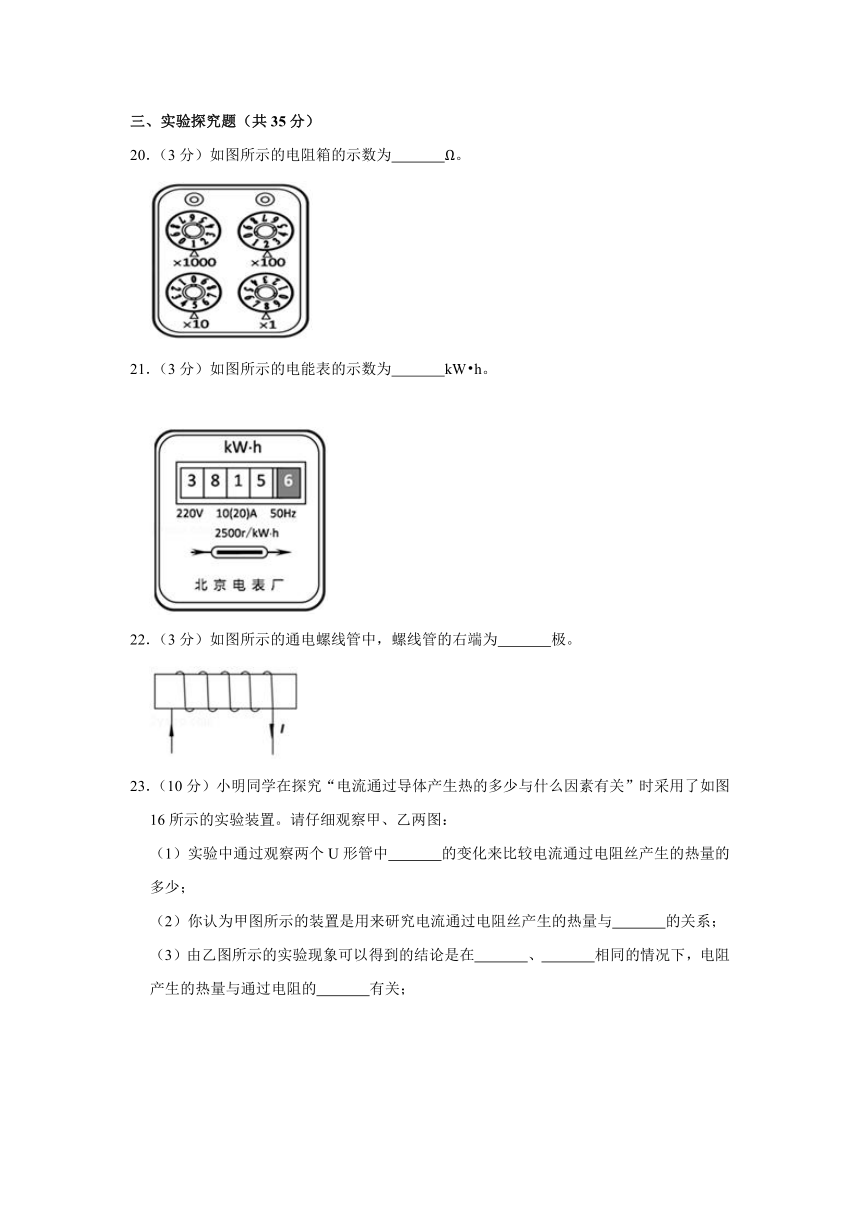

三、实验探究题（共35分）
20．（3分）如图所示的电阻箱的示数为　 　Ω。

21．（3分）如图所示的电能表的示数为　 　kW?h。


22．（3分）如图所示的通电螺线管中，螺线管的右端为　 　极。

23．（10分）小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图16所示的实验装置。请仔细观察甲、乙两图：
（1）实验中通过观察两个U形管中　 　的变化来比较电流通过电阻丝产生的热量的多少；
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与　 　的关系；
（3）由乙图所示的实验现象可以得到的结论是在　 　、　 　相同的情况下，电阻产生的热量与通过电阻的　 　有关；

24．（16分）小宇做“测定小灯泡的电阻”实验，电源电压为3V，小灯泡上标有“2.5V”字样，阻值约为10Ω左右，滑动变阻器上标有“20Ω1A”字样，在实验过程中得到了如下表所示的一组电压和电流的数据：
实验次序 1 2 3 4 5
灯泡两端的电压U（V） 2.5 2.0 1.5 1.0 0.5
通过灯泡的电流I（A） 　 　 0.3 0.26 0.22 0.18
灯泡发光情况 亮﹣逐渐变暗
（1）请你在图甲中用笔画线代替导线完成电路连接


（2）在连接电路时，开关应处于　 　状态，闭合开关前，滑动变阻器的滑片应调至　 　，
（3）小宇连好电路后，闭合开关S后，发现灯L不发光，电流表无示数，电压表示数是3V，故障的原因是　 　；
A．电流表被短路B．小灯泡L被短路
C．电流表开路D．小灯泡L的灯丝断了
（4）灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处。此时小灯泡的电阻为　 　Ω；（小数点后保留一位数字）
（5）分析比较表格中的数据可以看出，在灯丝中的电流逐渐减小的过程中，灯丝的电阻　 　（填变大、变小或不变），进一步分析表明：　 　
四、计算题（共15分）
25．（7分）如图所示，电阻R1为10Ω，电源两端电压为6V，开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；
（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。

26．（8分）交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用。如图甲所示是酒精测试仪简化的工作电路，已知电源E的电压为U＝4V，定值电阻R0＝2Ω．图中酒精气体传感器Rt的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0.2mg/ml为酒驾判断标准，求：
（1）当被检者的酒精气体浓度为0时，电压表的示数；
（2）当电压表示数为2V时，被检者是否判断为酒驾，此时传感器电阻R1消耗的电功率。




2018-2019学年云南省昭通市昭阳区建飞中学九年级（下）开学物理试卷
参考答案与试题解析
一、选择题（每小题3分，共30分）
1．【解答】解：
天然气、煤炭、石油都属于不可再生能源，只有风能是可再生能源。
故选：A。
2．【解答】解：四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程是将内能转化为机械能。
故选：C。
3．【解答】解：A、电饭煲是利用了电流的热效应，来产生热量来给食物加热的，故A符合题意；
B、电冰箱靠压缩机工作，主要将电能转化为机械能，不是利用电流热效应来工作的，故B不合题意；
C、电风扇主要将电能转化为机械能，不是利用电流热效应来工作的，故C不合题意；
D、电视机主要将电能转化为光能与声能，不是利用电流热效应来工作的，故D不合题意。
故选：A。
4．【解答】解：使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确；
故选：D。
5．【解答】解：A、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故A错误；
B、电磁铁不是永久磁铁，它的磁性的有无跟电流的通断有关，所以电磁继电器中的磁体，不能使用永磁铁，故B错误；
C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C错误；
D、电磁铁是利用电流的磁效应制成的，故D正确。
故选：D。
6．【解答】解：
A、发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，故A错；
B、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故B正确；
C、未断开电源开关，用电器上有电，水是导体，若用湿布擦拭用电器，容易发生触电事故，故C错；
D、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D错误。
故选：B。
7．【解答】解：由电路图可知，两电阻串联，电流表显示器串联在电路中，
因力传感器的电阻随压力的增大而减小，
所以，在潜水器下潜过程中，由F＝pS＝ρghS可知，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，即通过显示器的电流增大，故B错误；
由U＝IR可知，R0两端的电压增大，故A正确；
因串联电路中总电压等于各分电压之和，
所以，传感器两端的电压减小，故C错误，
电源电压不变，电路中的电流增大，由P＝UI可知，电路的总功率增大，故D错误。
故选：A。
8．【解答】解：
由电路图可知，电键S1、S2均闭合时，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电压表V测电源两端电压；
当电键S2由闭合到断开时，电路为R1的简单电路，两电流表均测R1支路的电流，电压表V测电源两端的电压，
因电源电压保持不变，
所以，电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，即电流表A1示数不变，故B错误；
因并联电路中干路电流等于各支路电流之和，
所以，电路的总电流变小，即电流表A的示数变小，
则电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故C正确、D错误。
故选：C。
9．【解答】解：
由电路图可知，电键S1、S2均闭合时，R1与R2并联，电压表V测电源两端的电压，电流表A1测R1支路的电流，电流表A测干路电流；
当电键S1闭合、S2断开时，电路为R1的简单电路，电压表测电源两端的电压，两电流表均测通过R1的电流，
因电源电压保持不变，
所以，当电键S2由闭合到断开时，电压表V的示数不变，故A正确；
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，即电流表A1的示数不变，故D错误；
则电压表V示数与电流表A1示数的比值不变，故C正确；
因并联电路中干路电流等于各支路电流之和，
所以，S2由闭合到断开时，干路电流变小，即电流表A的示数变小，
则电压表V示数与电流表A示数的乘积变小，故B错误。
故选：AC。
10．【解答】解：图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，因此说明：电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
故选：A。
二、填空题（每空1分，共20分）
11．【解答】解：电压表选用小量程，分度值为0.1V，电压表示数为2.5V；
电流表选用小量程，分度值为0.02A，电流为0.5A，
由欧姆定律，
R＝＝＝5Ω。
故答案为：2.5；0.5；5。
12．【解答】解：
（1）根据实验的数据绘出了I﹣图象，可知当电流为0.2A时，对应的＝0.1，则电阻为R＝10Ω；
（2）因为电压一定时，导体中的电流与其电阻成反比，
故当电流分别为I1＝0.25A和I2＝0.5A时，接入电路的导体的电阻之比为：
R1：R2＝I2：I1＝0.5A：0.25A＝2：1；
（3）根据I＝0.2A，R＝10Ω，由I＝可得导体两端电压为U＝IR＝0.2A×10Ω＝2V。
故答案为：10；2：1；2。
13．【解答】解：由电路图可知，R1与R2串联。
因串联电路中总电压等于各分电压之和，
所以，电阻R1两端的电压：
U1＝U﹣U2＝6V﹣4V＝2V；
因串联电路中各处的电流相等，
所以，通过b点的电流：
Ib＝I2＝I1＝＝＝0.25A，
由I＝得电阻R2的阻值：
R2＝＝＝16Ω。
故答案为：0.25；16。
14．【解答】解：（1）由电路图可知，两电阻串联，油量表（电流表）串联在电路中，
当油箱中油面下降时，滑片上移，滑动变阻器接入电路的阻值增大，电路总电阻增大，
电源电压不变，由欧姆定律可知，电路中电流减小，则油量表（电流表）示数减小；
电阻R0的主要是作用是保护电路，不能去掉；
（2）油量越多，浮标上升，在杠杆的作用下滑片向下滑动，变阻器R1接入电路的阻值越小，根据串联分压的规律可知，变阻器R1两端的电压越小，定值电阻R0两端的电压越大；
所以，要通过电压表示数越大表示油箱中的油越多，应把电压表并联在定值电阻R0的两端。
故答案为：减小；不能；R0。
15．【解答】解：
由题将5Ω的定值电阻接入图中A、B两点间，电流表的示数为0.4A，
所以R两端电压U＝IR＝0.4A×5Ω＝2V。
将5Ω的定值电阻更换为10Ω的定值电阻，
为保证电阻两端电压保持不变，应先将滑动变阻器的滑片滑到右端移动，闭合开关，移动滑片P，使电压表示数为2V时，读出电流表的示数。
故答案为：右；2。
16．【解答】解：∵两电阻允许通过的最大电流分别为1A、0.6A，
∴两电阻串联时电路允许通过的最大电流是0.6A，
两端允许加的最大电压U＝I最大（R甲+R乙）＝0.6A×（10Ω+15Ω）＝15V；
故答案为：0.6；15。
17．【解答】解：
由于家庭电路的用电器都是并联的，所以电压都为220V不变；每多关闭一个家用电器（即该用电器所在支路断开），相当于减小了导体的横截面积，则总电阻变大，总电流减小；
根据分析中的定义知，单线触电和双线触电都是直接或间接接触火线而造成的。
故答案为：电阻；火线；
18．【解答】解：
“3000r/kW?h”表示：电路每消耗1kW?h的电能，电能表的转盘转过3000圈；
电能表盘转了30圈时，用电器消耗的电能：
W＝kW?h＝0.01kW?h，
用电器总电功率：
P＝＝＝0.3kW＝300W。
故答案为：300。
19．【解答】解：（1）“电热驱蚊器”是利用电流的热效应来工作的；
（2）通电100s产生的热量：Q＝W＝t＝×100s＝550J。
故答案为：热效应；550。
三、实验探究题（共35分）
20．【解答】解：由图知，电阻箱的示数：1×1000Ω+2×100Ω+5×10Ω+8×1Ω＝1258Ω。
故答案为：1258。
21．【解答】解：
由图知，电能表显示的数字为38156，最后一位是小数，单位是kW?h，故电能表的示数为3815.6kW?h。
故答案为：3815.6。
22．【解答】解：电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极，即可确定螺线管的右端为N极，左端为S极，如图所示：

23．【解答】解：
（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映；
（2）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
（3）图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，
两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I内+I外，
所以，I左＞I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系。
得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多。
故答案为：（1）液面高度差；（2）电阻；（3）电阻；通电时间；电流。
24．【解答】解：（1）小灯泡上标有“2.5V”字样，表示灯的额定电压为2.5V，阻值约为10Ω左右，由欧姆定律，灯的额定电流约为：
I＝＝＝0.25A，电流表选用小量程与灯串联，变阻器按一上一下连入电路中，电压表选用小量程与灯并联，如下所示：

（2）在连接电路时，为保护电路，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应调至阻值最大处，即最右端；
（3）小宇连好电路后，闭合开关S后，发现灯L不发光，电流表无示数，电压表示数是3V，故障的原因是小灯泡L的灯丝断了，选D；
（4）灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.32A，由欧姆定律，此时小灯泡的电阻为：
R＝＝≈7.8Ω；
（5）由欧姆定律R＝，第2次实验的电阻为6.8Ω，﹣﹣﹣﹣﹣﹣﹣，第5次电阻为2.8Ω，分析比较表格中的数据可以看出，在灯丝中的电流逐渐减小的过程中，灯丝的电阻变小；
由表中数据知，通过灯的电流随电压变小而变大，根据P＝UI，灯的功率变小，灯丝的温度变低，故得出灯的电阻随温度的降低而变小。
故答案为：（1）如上；（2）断开；最右端；（3）D；（4）0.32；7.8；（5）变小；灯的电阻随温度的降低而变小。
四、计算题（共15分）
25．【解答】解：由电路图可知，滑动变阻器R与定值电阻R1串联。
（1）当滑动变阻器R接入电路的电阻R2为50Ω时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I＝＝0.1A，
因串联电路中各处的电流相等，
所以，此时通过电阻R1的电流为0.1A；
（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流：
I′＝＝＝0.2A。
答：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流为0.1A；
（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流为0.2A。
26．【解答】解：由电路图可知，酒精气体传感器R1与定值电阻R0串联，电压表测R0两端的电压。
（1）由图乙可知，当被检者的酒精气体浓度为0时，酒精气体传感器Rt的阻值为6Ω，
串联电路中总电阻等于各分电阻之和，
所以根据欧姆定律可得，电路中的电流：
I＝＝＝0.5A，
电压表的示数：
U0＝IR0＝0.5A×2Ω＝1V；
（2）当电压表示数为2V时，电路中的电流：
I′＝＝＝1A，
串联电路中总电压等于各分电压之和，
所以酒精气体传感器两端的电压：
U1′＝U﹣U0′＝4V﹣2V＝2V，
酒精气体传感器的电阻：
R1′＝＝＝2Ω，
由图乙可知，此时被检者的酒精气体浓度为0.3mg/ml＞0.2mg/ml，
所以被检者为酒驾，
此时传感器电阻R1消耗的电功率：
P1′＝U1′I′＝2V×1A＝2W。
答：（1）当被检者的酒精气体浓度为0时，电压表的示数为1V；
（2）当电压表示数为2V时，被检者酒驾，此时传感器电阻Rt消耗的电功率为2W。
