2018--2019学年九年级物理全册 第十六章电压电阻和含表电路分析讲义1 新版新人教版

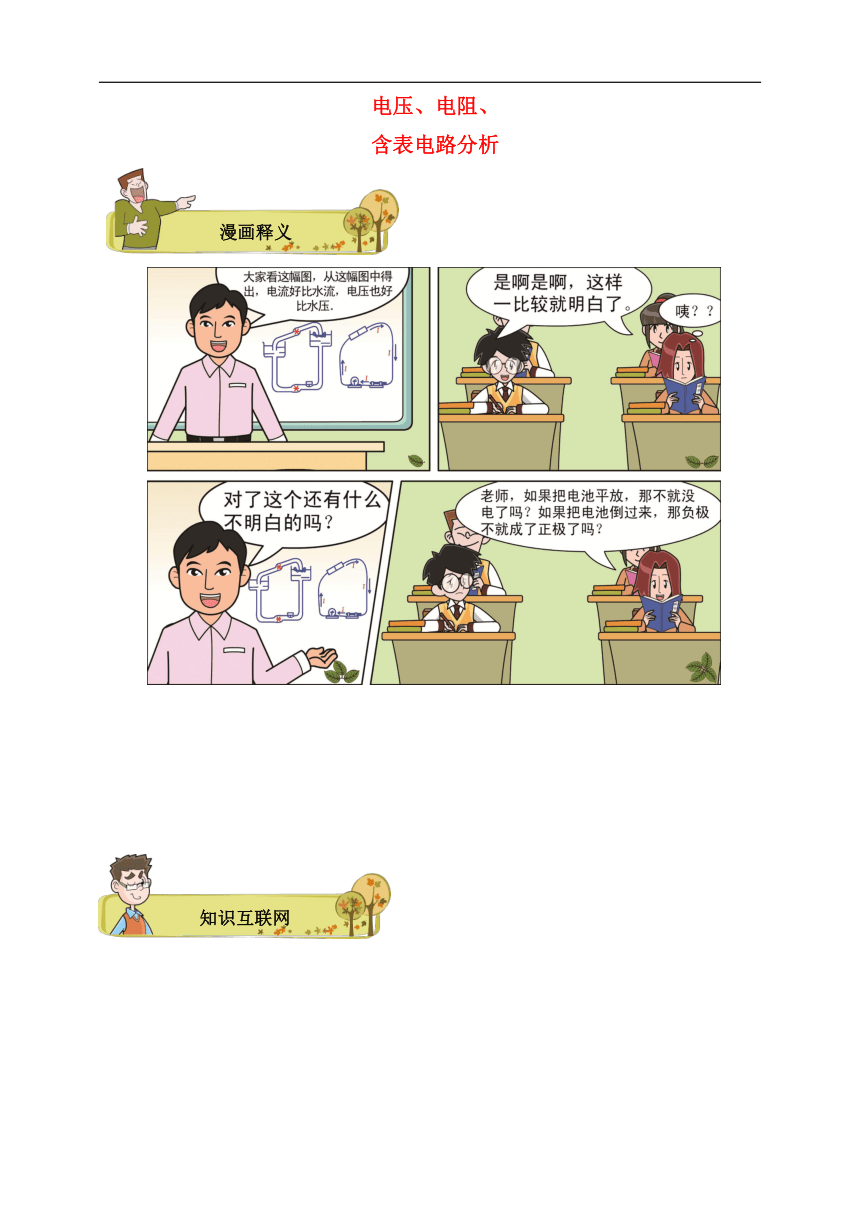

电压、电阻、
含表电路分析

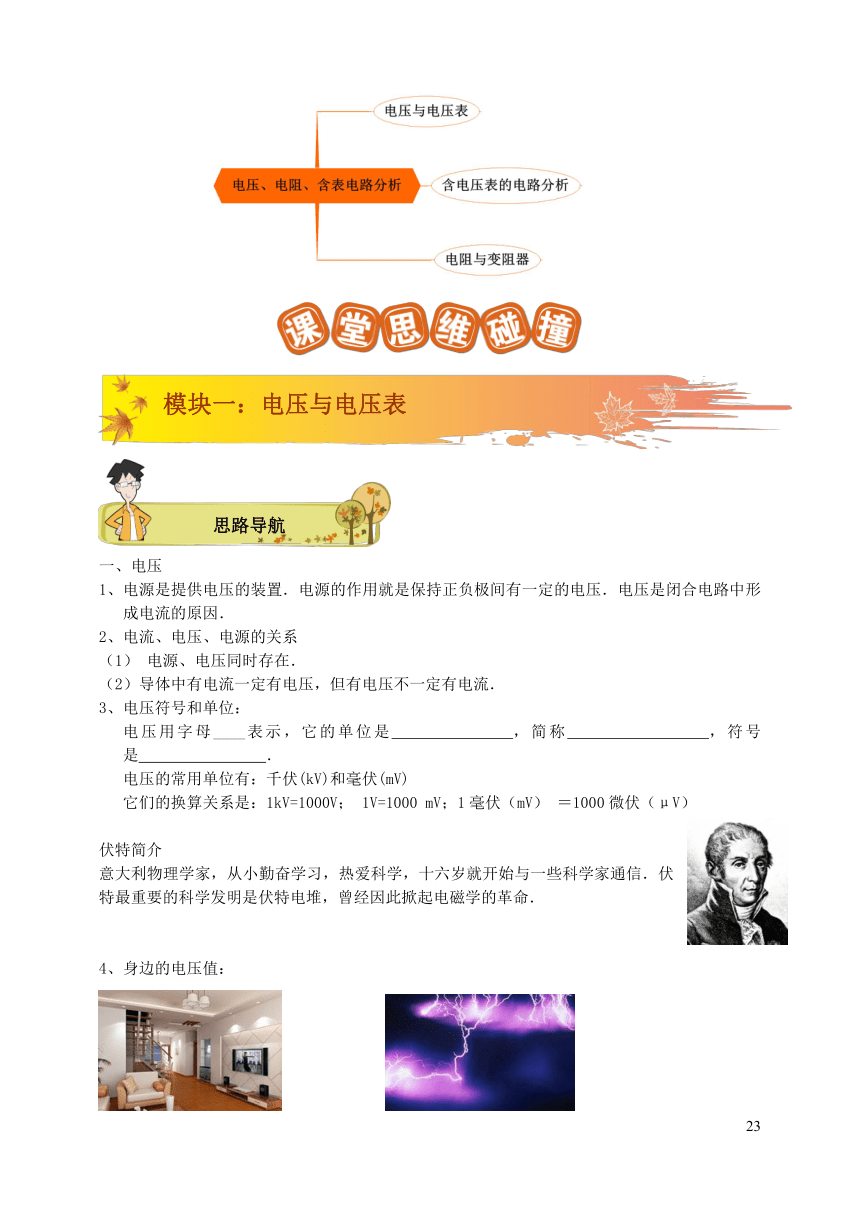

一、电压
1、电源是提供电压的装置．电源的作用就是保持正负极间有一定的电压．电压是闭合电路中形成电流的原因．
2、电流、电压、电源的关系
（1） 电源、电压同时存在．
（2）导体中有电流一定有电压，但有电压不一定有电流．
3、电压符号和单位：
电压用字母____表示，它的单位是 ，简称 ，符号是 ．
电压的常用单位有：千伏(kV)和毫伏(mV)
它们的换算关系是：1kV=1000V； 1V=1000 mV；1毫伏（mV） ＝1000微伏（μV）
伏特简介
意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信．伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命．

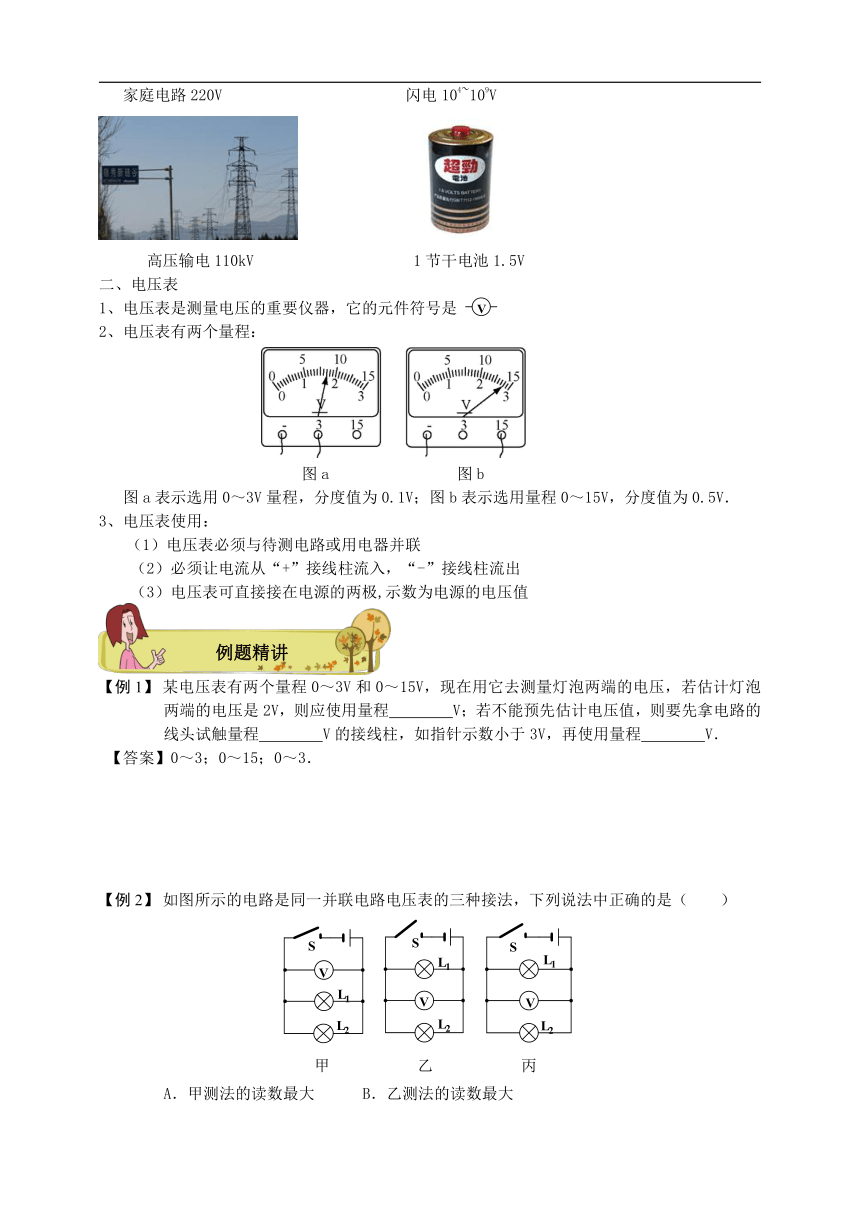

4、身边的电压值：

家庭电路220V 闪电104~109V

高压输电110kV 1节干电池1.5V
二、电压表
1、电压表是测量电压的重要仪器，它的元件符号是
2、电压表有两个量程：

图a 图b
图a表示选用0～3V量程，分度值为0.1V；图b表示选用量程0～15V，分度值为0.5V．
3、电压表使用：
（1）电压表必须与待测电路或用电器并联
（2）必须让电流从“+”接线柱流入，“-”接线柱流出
（3）电压表可直接接在电源的两极,示数为电源的电压值
某电压表有两个量程0～3V和0～15V，现在用它去测量灯泡两端的电压，若估计灯泡两端的电压是2V，则应使用量程 V；若不能预先估计电压值，则要先拿电路的线头试触量程 V的接线柱，如指针示数小于3V，再使用量程 V．
【答案】0～3；0～15；0～3．
如图所示的电路是同一并联电路电压表的三种接法，下列说法中正确的是（　　）
甲 乙 丙
A．甲测法的读数最大 B．乙测法的读数最大
C．丙测法的读数最大 D．三种测法的读数一样大
【答案】D

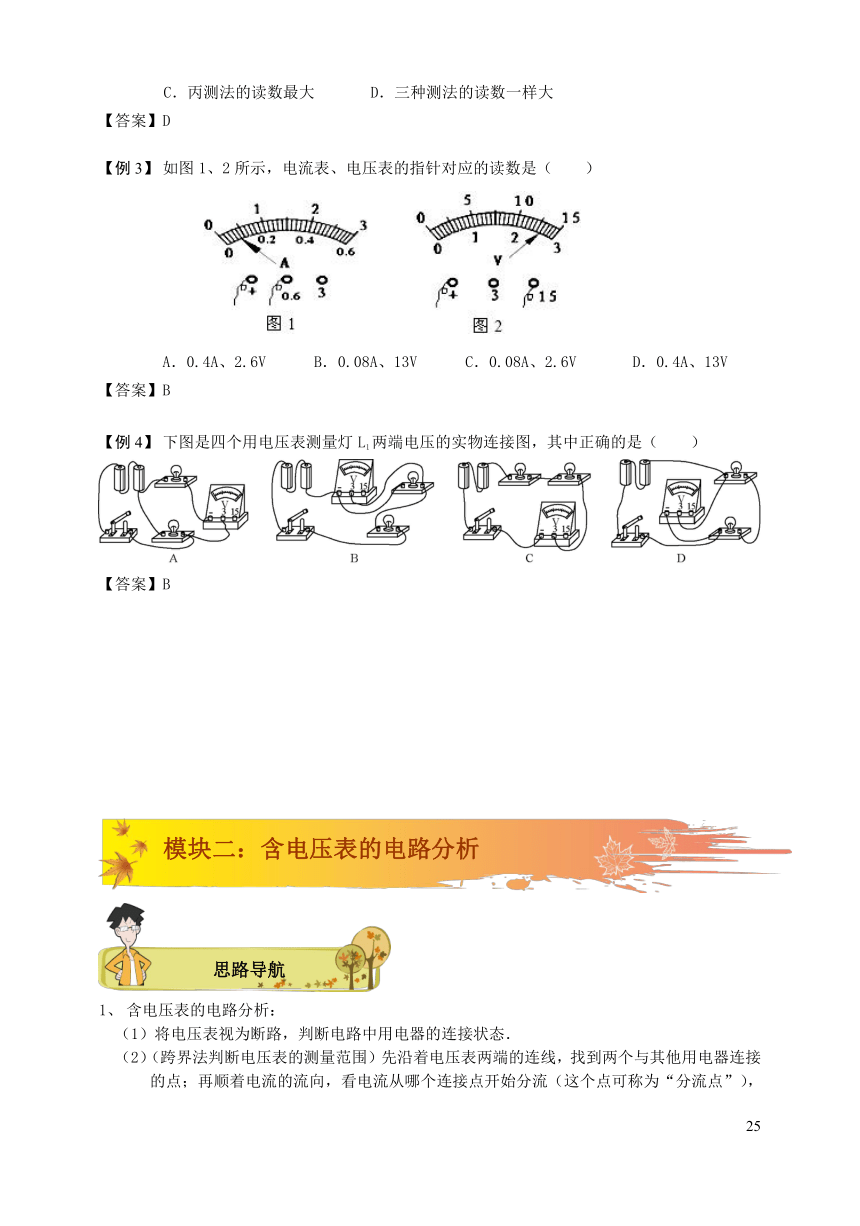

如图1、2所示，电流表、电压表的指针对应的读数是（　　）
A．0.4A、2.6V B．0.08A、13V C．0.08A、2.6V D．0.4A、13V
【答案】B
下图是四个用电压表测量灯L1两端电压的实物连接图，其中正确的是（　　）

【答案】B
含电压表的电路分析：
（1）将电压表视为断路，判断电路中用电器的连接状态．
（2）（跨界法判断电压表的测量范围）先沿着电压表两端的连线，找到两个与其他用电器连接的点；再顺着电流的流向，看电流从哪个连接点开始分流（这个点可称为“分流点”），分别通过电压表和用电器，然后汇合到另一个点（这个点可称为“汇合点”），那么分流后与汇合前的电流流过的这二部份（电压表与相应的用电器）就是并联关系，这个电压表测量的就是这二个点之间的所有用电器的电压．
2、串并联电路中的电压规律：
（1）串联电路：电路总电压等于各部分用电器电压之和．即U=U1+U2+……+Un
（2）并联电路：电路总电压与各支路部分电压均相等．U=U1=U2=……=Un

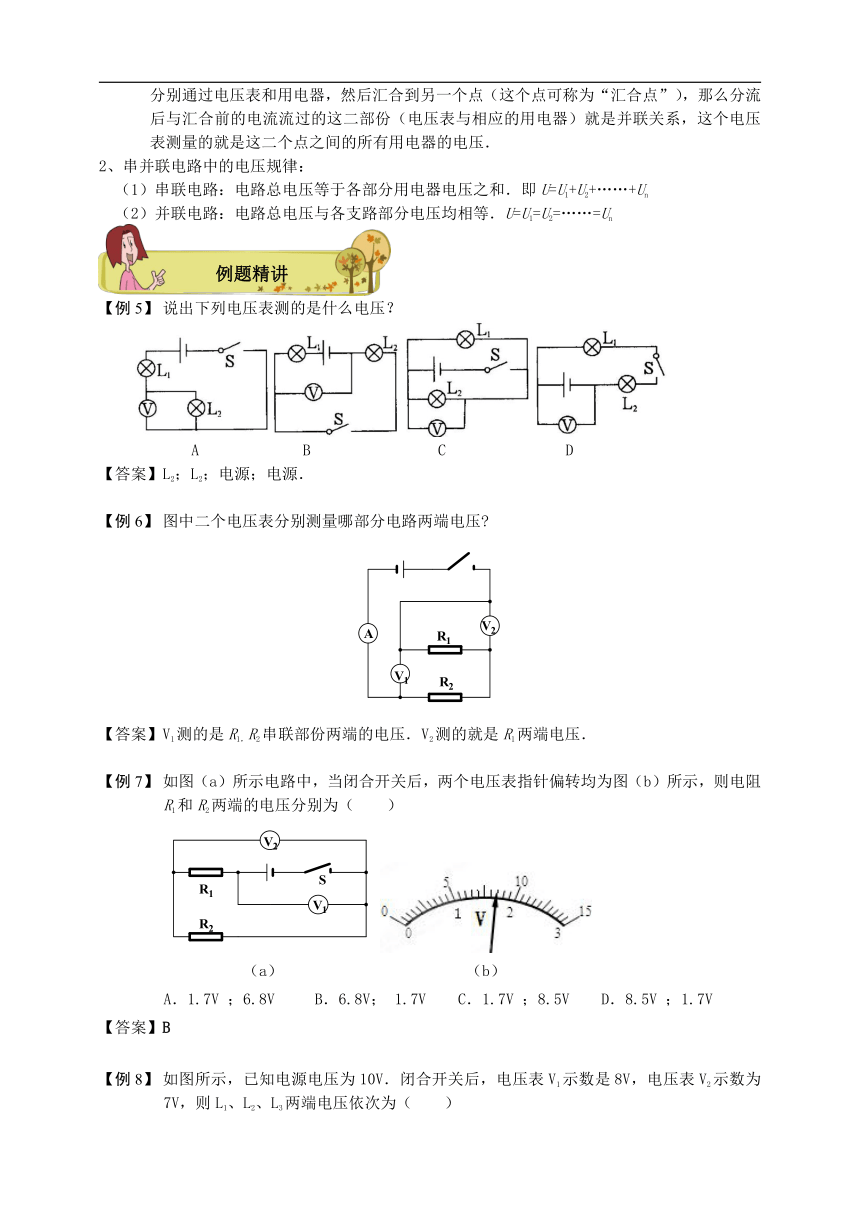

说出下列电压表测的是什么电压？
A B C D
【答案】L2；L2；电源；电源．
图中二个电压表分别测量哪部分电路两端电压?
【答案】V1测的是R1，R2串联部份两端的电压．V2测的就是R1两端电压．
如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
（a） （b）
A．1.7V ；6.8V B．6.8V； 1.7V C．1.7V ；8.5V D．8.5V ；1.7V
【答案】B
如图所示，已知电源电压为10V．闭合开关后，电压表V1示数是8V，电压表V2示数为7V，则L1、L2、L3两端电压依次为（　　）
A. 2V、5V、3V
B. 1V、6V、2V
C. 3V、5V、2V
D. 3V、2V、5V
【答案】C
电阻：导体对电流阻碍作用的大小．用R表示．
（1）不同的导体，电阻一般不同．电阻是导体本身的一种性质，与电压，电流无关．
（2）利用电压和电流的大小虽然可以对电阻值进行计算，但是它们并不能决定电阻值的大小．
2．决定电阻大小的因素：导体的长度，材料，横截面积，温度．
（1）大多数金属都是温度升高时电阻变大，但一般导体的电阻随温度的变化而改变很小 ；所以在研究一般问题时，往往忽略这个变化，而认为其电阻不随温度而改变．
（2）电阻定律（电阻决定式）：
3、电阻单位及其换算：
（1）国际单位：欧姆（）（2）常用单位：兆欧（）、千欧（）
（2）换算：
（教师版）练习：128= ；220= ；280=
小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（　　）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
【答案】C
把一段粗细均匀的电阻线对折后使用，则电阻（　　）
A．不变 B．变为原来的二分之一
C．变为原来的四分之一 D．变为原来的2倍
【答案】C
现有四段导线，甲、乙、丙都是铜线，丁是镍铬丝，甲与乙等长而甲较粗，乙与丙等粗而丙较长，丙与丁等长而且等粗．关于它们的电阻，有下列几种说法：（1）甲的电阻最小；（2）丙的电阻最大；（3）甲和乙的电阻相等；（4）丁的电阻最大．其中正确的是（　　）
A．（1）和（2） B．（2）和（3） C．（3）和（4） D．（1）和（4）
【答案】D
小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横截面积有关．供她选择的导体如下表所示：
序号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
她画出了如图所示的电路图（ab之间为导体），并正确连接了电路．请完成下列填空（只填序号）． （1）要验证猜想①，小芳同学应选择的两段导体是 ；（2）要验证猜想②，小芳同学应选择的两段导体是 ；（3）要验证猜想③，小芳同学应选择的两段导体是 ．
【答案】（1）A、C．（2）C、D．（3）B、C．
李智和周慧做“探究导体电阻大小与导体横截面积关系”的实验．他们准备在图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下
导体编号
材料
长度
横截面积
a b
镍铬合金丝
L
S
c d
锰铜合金丝
L
S
e f
镍铬合金丝
2L
S
g h
镍铬合金丝
L
2S
（1）他们应选择编号为 、 的两根电阻丝来探究；（2）正确选择后，他们将所选电阻丝分别接入M、N两点间，闭合开关，通过观察灯 泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数小于第二次的示数，说明第二次接入电路的电阻丝的电阻值 ．（3）以上（2）中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是（ ）A．根据物质在常温下的形状和体积是否固定，可将物质分为三种状态B．通过观察木块被运动物体碰撞后移动距离的大小，可比较运动物体动能的大小C．水压使水管中形成水流，类似地，电压使电路中形成电流D．研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同．
【答案】（1）ab，gh，（2）小（3）B．
1、滑动变阻器：
（1）结构：金属杆、滑片、电阻线圈、绝缘筒、接线柱．
（2）元件符号：
（3）原理：通过改变接入电路中电阻线的长度来改变电阻的．
（4）使用：串联在电路中，连接时要接“一上一下”的接线柱；使用前应将滑片放在变阻器阻值最大位置；使用前要了解铭牌．铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流值．
2、电阻箱：
（1）旋钮式电阻箱：
电阻箱的电阻值为
（2）插入式电阻箱：
电阻箱的电阻值为
3、其他变阻器：
旋钮型变阻器实物与图片展示

滑动变阻器的工作原理是：通过改变接入电路中电阻线的 来改变电阻的大小，其上标有“100Ω、1A”的字样，“100Ω”表示 ；“1A”表示 ．
【答案】长度；滑动变阻器的最大阻值是100Ω；滑动变阻器允许通过的最大电流是1A．
如图能利用滑动变阻器调节小灯泡从亮到灭的电路是（　　）
A．B．C．D．
【答案】B
如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（　　）
A．a、c或b、d B．a、c或a、d C．a与b D．c与d
【答案】B
提高班
判断下列三图中电压表测的是什么电压?
甲 乙 丙
【答案】电源；L2；L1
下图电路中，电流表A测哪部分电路中的电流?电压表V1、V2、V3分别测哪部分电路两端电压?
【答案】整理后的电路图如图所示，故各表的测量对象很明显．
将电阻为1Ω的均匀铜棒拉成半径为原来的的铜线，则这时铜线的电阻为（　　）
A．3Ω B．81Ω C．9Ω D．18Ω
【答案】B
一根粗细均匀的细铁丝剪掉一半后，剩下部分的电阻将变为原来的 ，若将这两段剪断后的铁丝两端拧在一起当成一个电阻，阻值将变为原来的 ．
【答案】；
如图所示为滑动变阻器的两种接入电路的情况，当滑片P向右移动时，变阻器接入电路部分的电阻的变化是（　　）
A．a减小，b增大 B．a增大，b减小
C．a增大，b增大 D．a减小，b减小
【答案】C
如图所示收音机上调节音量的旋钮实际上是一个 ，它是通过改变导体的 来
改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变 （“大”或“小”）．
【答案】滑动变阻器；长度；大．
一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，金属杆OC与弧形电阻AB组合在一起相当于一个 ．测风力时，闭合开关S即可．风越大，电路的电阻越 ，电流越 ，小灯泡的亮度越 ，因此利用此装置可以粗略地知道风力大小．
【答案】滑动变阻器；小；大；亮．
尖子班
如图所示，是方家乐同学连接的一个用电压表测量电压的电路（甲图），乙图和丙图是他闭合开关后电压表V1和电压表V2的读数情况，请你根据表盘数解决下列问题： （1）R1两端的电压U1是多少？（2）R2两端的电压U2是多少？（3）电源电压是多大？
【答案】（1）R1两端的电压U1是1.4V；（2）R2两端的电压U2是5.6V；（3）电源电压是7V．
将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压．

【答案】如图所示．
一根粗细均匀的细导线，其电阻为1.8Ω，将它折起来重叠成三段等长部分，作为一根导线，则其电阻为 Ω．
【答案】0.2Ω
如图所示是一种调节收音机音量兼开关的调节器，若要使现在的音量增大应该向
点方向移动滑片P；若要关闭收音机，滑片P应该接在 点（选填“a”、“b”或“c”）．
【答案】c；a．
如图所示的电路中，当把变阻器接入电路后，将滑片P向左移动时，电压表V的示数变小，那么“1”和“2”接线端应接的接线柱分别是（　　）
A．a和b B．a和d C．c和d D．c和b
【答案】B
将两个滑动变阻器作如图所示的连接后要使滑动变阻器的阻值最大，P1、P2的位置分别在（　　）
A．P1、P2都在最左端 B．P1在最左端，P2在最右端
C．P1、P2都在最右端 D．P1在最右端，P2在最左端
【答案】B
如图是某学习小组在学习使用滑动变阻器活动中使用的电路，闭合开关，要使滑片P向右移动时电灯变暗，则下例接法正确的是（　　）
A．M接A，N接C B．M接A，N接B
C．M接B，N接A D．M接B，N接D
【答案】A
A、B两配电站之间由于八号台风的影响发生了输电线间的短路，已知A、B两站相距20km，为了准确而迅速地修好电路，从A配电站测得线路的电阻值为20.5Ω，从B配电站测得线路电阻为12.3Ω，问：检修车应首先开到离A配电站多少千米处开始检修？
设短路处为AB之间的O点（见图），根据电阻定律可知，在材料相同、横截面积相同时，导线电阻大小和导线长度成正比，并知，，.
在材料一定，横截面积相同时，导线电阻与长度成正比，有，
可得，，所以，又知，所以，所以检修车应首先开到离A配电站12.5km处开始检修.
用电压表测灯L1两端的电压，如图所示四个电路图中，正确的是（　　）
A． B．C．D．
【答案】B
如图所示，电压表测出的是（ 　）
A. R1两端的电压 B. R2两端的电压 C. 电源电压 D. 无法确定
【答案】A
加在导体两端电压为6V时，测得导体电阻为20Ω．如果加在导体两端电压为12V时，则导体的电阻（　　）
A．增大 B．减小 C．不变 D．上述三种情况都有可能
【答案】C
粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R长 R短；将它们串联在同一电路中，则I长 I短；将它们并联在同一电路中，则U长 U短．（选填“大于”、“小于”或“等于”） ．
【答案】大于；等于；等于．
要使滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻值变小，则如图所示的接法中符合上述要求的是（　　）
A．B．C．D．
【答案】A
课后测
为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是（　　）
A．第一次接入AB，第二次接入DE
B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF
D．第一次接入DE，第二次接入DF
【答案】D
如图所示，为了使滑动变阻器的滑片P向左移动时，灯泡变亮，则图中导线的E端应接在滑动变阻器的（　　）
A．A接线柱上 B．B接线柱上 C．C接线柱上 D．D接线柱上
【答案】A
