复杂电路分析

连接实物图：
串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电
源负极, 电压表根据其测量范围, 并联在所测部分电路的两端;
并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的 元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的
分流点和汇合点, 将其余支路并联接入这两点之间.
注意事项：①导线连载电路元件的接线柱上
②电流表串联、电压表并联, 电流均正极进负极出
③滑动变阻器, 采用“一上一下”法连接
④导线不能有交叉
⑤考试时用铅笔画线
化简电路图：
电路中电表的简化
为了看清用电器之间的连接关系, 我们需要先将电流表、电压表简化, 简化方法如下:
①电压表对电流阻碍作用很大, 几乎不能通过电流,可以将电压表及两端导线一起去掉
②电流表对电流几乎没有阻碍作用,可以将电流表替换为导线

对照电路图连接实物图.

请你只添加两根导线完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的电压.
如右图

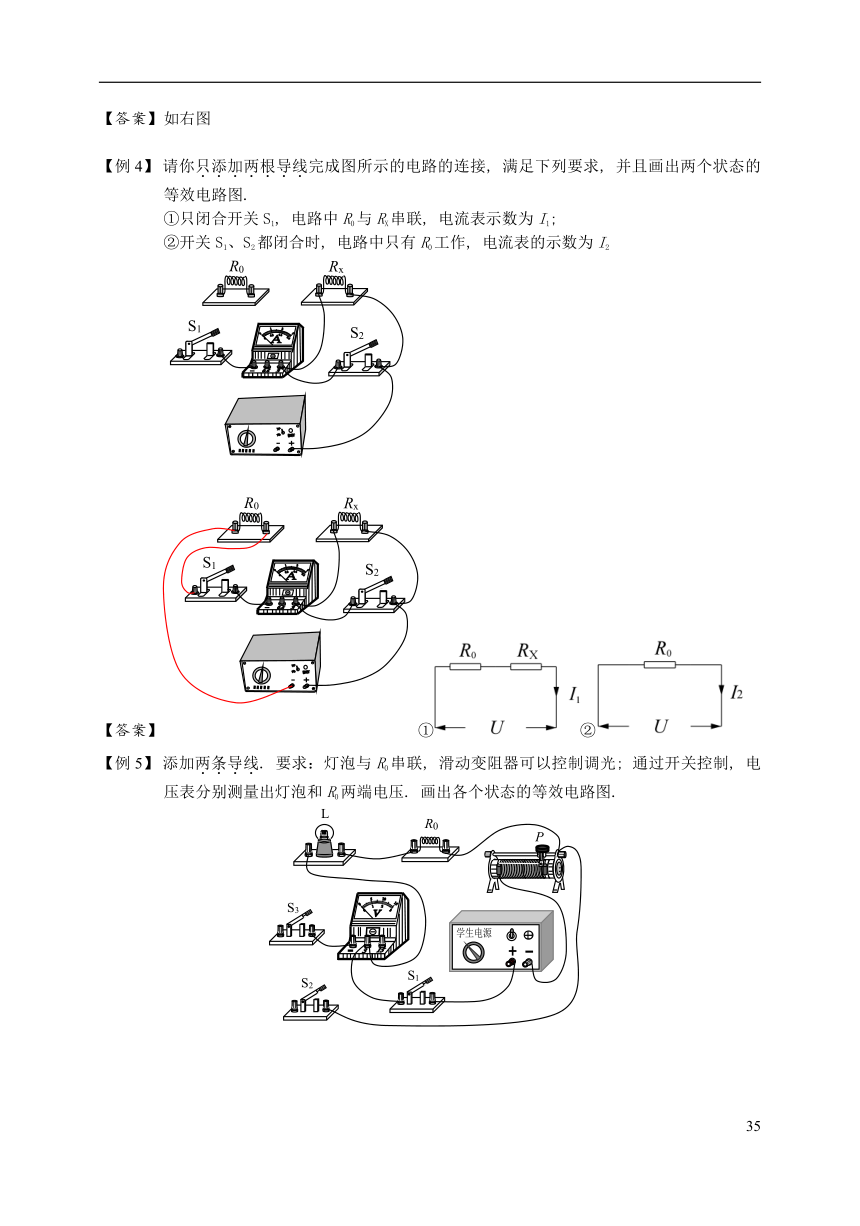

请你只添加两根导线完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图.
①只闭合开关S1, 电路中R0与RX串联, 电流表示数为I1;
②开关S1、S2都闭合时, 电路中只有R0工作, 电流表的示数为I2

①②

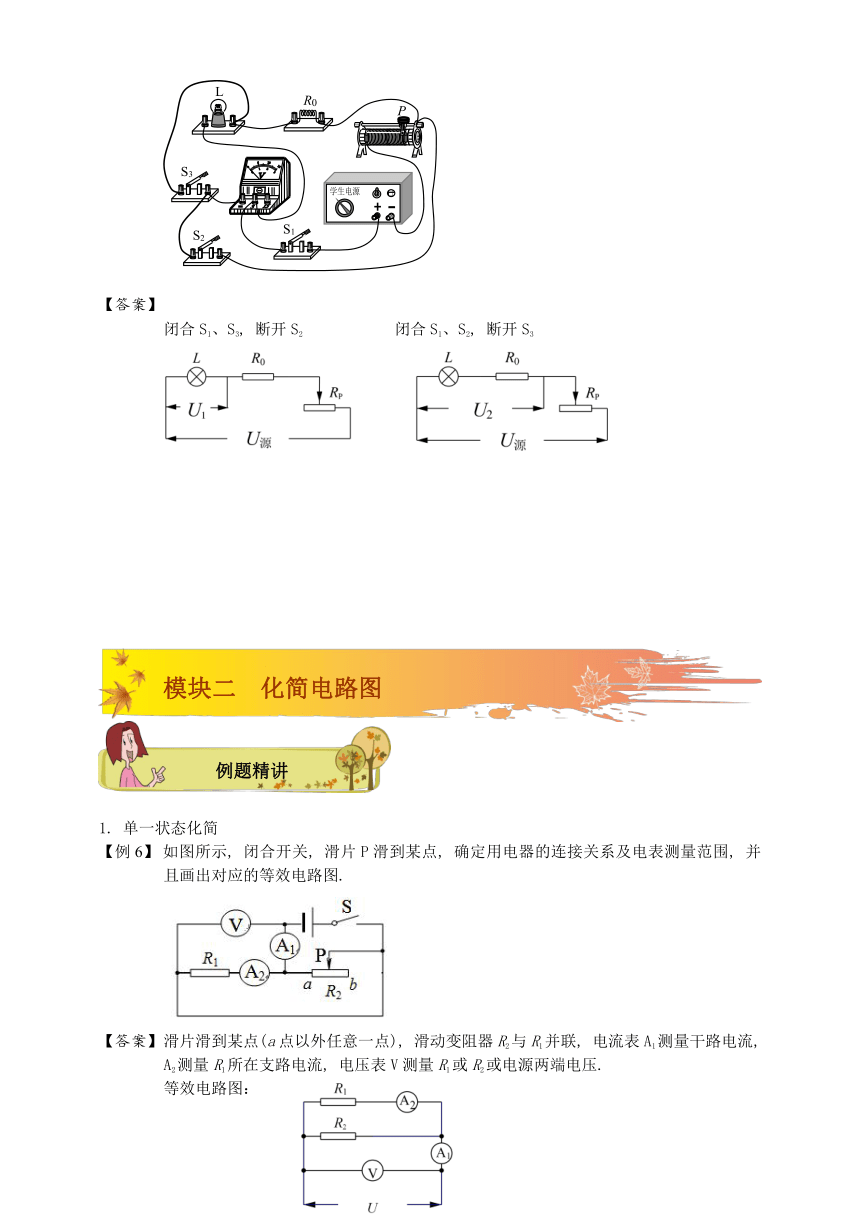

添加两条导线. 要求：灯泡与R0串联, 滑动变阻器可以控制调光; 通过开关控制, 电压表分别测量出灯泡和R0两端电压. 画出各个状态的等效电路图.

闭合S1、S3, 断开S2 闭合S1、S2, 断开S3

1. 单一状态化简
如图所示, 闭合开关, 滑片P滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图.
滑片滑到某点(a点以外任意一点), 滑动变阻器R2与R1并联, 电流表A1测量干路电流, A2测量R1所在支路电流, 电压表V测量R1或R2或电源两端电压.
等效电路图：
如图所示, 闭合开关, 滑片P滑到某点, 确定用电器的连接关系及电表测量范围, 并且画出对应的等效电路图.
滑片滑到某点, R1与R2并联, A1测量R2所在支路的电流, A2被短路, A3测量干路的电流, 电压表V测量R1或R2或电源两端电压.
等效电路图：
2. 多状态变换
如图所示, 电源两端电压保持不变. 请画出对应状态的等效电路图.
①当、都断开, 滑片P从b端滑到某一位置C时
②保持滑片P的位置不变, 同时闭合、.
① ②
如图是养殖场冬季来调控光照、室温设备的原理电路图. 此设备的目的是：夜晚对圈舍内加温, 同时增大光照; 白天只进行适当保温, 不进行灯光照射. 电路图中R1、R2是电热丝. 请按照要求画出对应状态的等效电路图.
①当S1、S2同时断开时, 设备处于白天调控状态
②当S1、S2同时闭合时, 设备为夜晚调控状态
① ②
如图所示, 电源两端电压U=9V保持不变.
①当开关S1闭合、S2断开, 滑动变阻器滑片P在中点时, 电压表V1示数为U1, 电压表
V2示数为U2, 电流表示数为I1;
②当滑动变阻器滑片P移至B端时, 电压表V1示数为U1′, 电压表V2示数为U2′, 电流
表示数为I2;
③当开关S1、S2都闭合, 滑动变阻器滑片P移至A端时, 电流表示数为I3.
如图所示的电路图中, 电源两端电压保持不变, 滑动变阻器的最大阻值为R3.
①若只闭合开关S1, 将滑动变阻器的滑片P置于A端时, 电压表V1的示数为U1, 电压表V2的示数为U2;
②若此时将滑动变阻器的滑片P移至B端, 电压表V1的示数变为U1′, 电压表V2的示数变为U2′, 电流表A1的示数为0.4A.
③当开关都闭合, 滑动变阻器的滑片P置于B端时.

1. 单一状态化简
如下图所示, 开关闭合后, 请画出等效电路图, 并且确定各个电表的测量范围.

等效电路：如右图
RX与R0并联, 电流表A1测量干路电流, A2测量R0所在支路电流
如下图所示, 开关闭合后, 滑片P滑到某点, 请画出等效电路图, 并且确定各个电表的测量范围.
灯L与滑动变阻器并联, 电流表A1测量滑动变阻器所在支路电流, A2测量干路电流, 电压表测量L或变阻器或电源两端电压.
2. 多状态变换
电源两端电压与灯丝电阻保持不变, 请画出下列各个状态的等效电路图.
①只闭合开关S1时
②只闭合开关S2时
③只闭合开关S3时
④开关都闭合时
① ② ③ ④
电源两端电压保持不变, 请画出各个状态的等效电路图.
①只闭合开关S时, 电流表的示数为I1;
②只闭合开关S、S1时, 电流表的示数I2为0.4A;
③只闭合开关S、S2时, 电流表的示数为I3;
④所有开关都闭合时
请画出以下三个状态的等效电路图. (电源两端电压不变)
①当只闭合开关S1时, 电流表的示数为I1, 电压表的示数为U1;
②当开关S1、S2、S3都闭合时, 电流表的示数为I2, 电压表的示数为U;
③当只闭合开关S2.
如图所示电路, 设电源电压不变, 灯丝电阻不随温度变化. 画出以下几个状态的等效电路图.
①当只闭合开关S1时, 电流表的示数是I1.
②当只闭合开关S2时, 电流表的示数是I2.
③当开关S1、S2都闭合时, 灯L正常发光, 电流表的示数为I3.
④当开关S1 、S2都断开时, 电流表的示数是I4, 电压表V1、V2示数分别为U1、U2.
电源两端电压不变, 请画出以下三个状态的等效电路图.
①当只闭合开关S1,滑动变阻器滑片P在最左端时, 电流表示数为I1.
②当闭合开关S1、S2, 滑动变阻器滑片P在某一位置时, 电流表示数为I2, 电压表示数
为4V.
③当只闭合开关S1,滑动变阻器滑片P在另一位置时, 电流表示数为I3. 电压表示数为
6V.
本题练习滑动变阻器“借杆做导线”.

如图所示电路, 电源电压保持不变, 请画出以下三个状态的等效电路图.
①当只闭合开关S1, 且滑动变阻器的滑片P位于中点时, 电压表的示数为U1;
②当只闭合开关S2时, 电压表的示数为U2.
③当开关S1、S2、S3都闭合, 且滑动变阻器滑片P位于右端时, 电流表的示数为1A.
S1闭合, P于中点时 S2闭合时 S1、S2、S3都闭合, P于右端时
