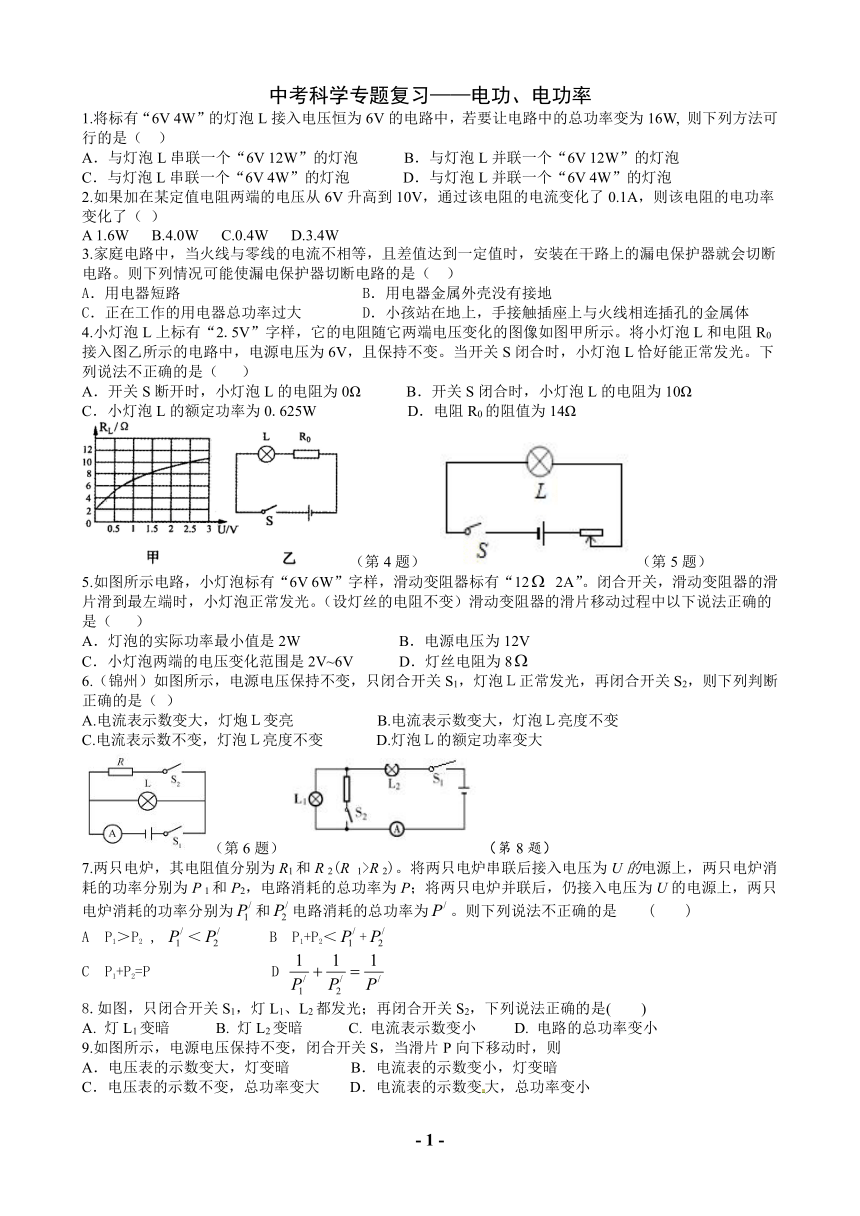

中考物理专题——电功、电功率（1）

中考科学专题复习——电功、电功率

1.将标有“6V 4W”的灯泡L接入电压恒为6V的电路中，若要让电路中的总功率变为16W, 则下列方法可行的是（ ）
A．与灯泡L串联一个“6V 12W”的灯泡 B．与灯泡L并联一个“6V 12W”的灯泡
C．与灯泡L串联一个“6V 4W”的灯泡 D．与灯泡L并联一个“6V 4W”的灯泡
2.如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A 1.6W B.4.0W C.0.4W D.3.4W
3.家庭电路中，当火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是（ ）
A．用电器短路 B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大 D．小孩站在地上，手接触插座上与火线相连插孔的金属体
4.小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．开关S断开时，小灯泡L的电阻为0Ω B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W D．电阻R0的阻值为14Ω
（第4题） （第5题）
5.如图所示电路，小灯泡标有“6V 6W”字样，滑动变阻器标有“12 2A”。闭合开关，滑动变阻器的滑片滑到最左端时，小灯泡正常发光。（设灯丝的电阻不变）滑动变阻器的滑片移动过程中以下说法正确的是（ ）
A．灯泡的实际功率最小值是2W B．电源电压为12V
C．小灯泡两端的电压变化范围是2V~6V　　　D．灯丝电阻为8
6.（锦州）如图所示，电源电压保持不变，只闭合开关S1，灯泡Ｌ正常发光，再闭合开关S2，则下列判断正确的是（ ）
A.电流表示数变大，灯炮Ｌ变亮 B.电流表示数变大，灯泡Ｌ亮度不变
C.电流表示数不变，灯泡Ｌ亮度不变 D.灯泡Ｌ的额定功率变大
（第6题）（第8题）
7.两只电炉，其电阻值分别为R1和R 2(R 1>R 2)。将两只电炉串联后接入电压为U的电源上，两只电炉消耗的功率分别为P 1和P2，电路消耗的总功率为P；将两只电炉并联后，仍接入电压为U的电源上，两只电炉消耗的功率分别为和电路消耗的总功率为。则下列说法不正确的是 ( )
A P1＞P2 , ＜ B P1+P2＜+
C P1+P2=P D
8.如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是(　　)
A. 灯L1变暗 B. 灯L2变暗 C. 电流表示数变小 D. 电路的总功率变小
9.如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则
A．电压表的示数变大，灯变暗 B．电流表的示数变小，灯变暗
C．电压表的示数不变，总功率变大 D．电流表的示数变大，总功率变小

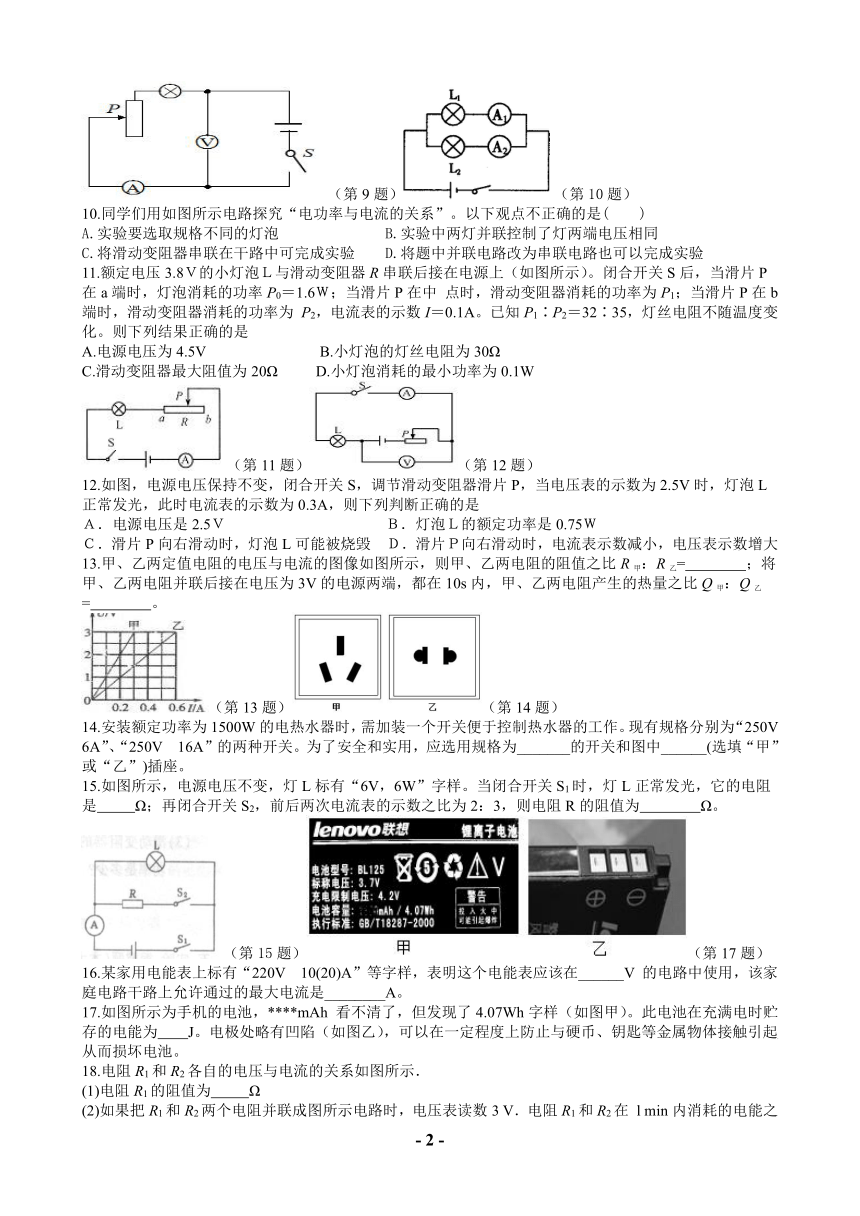

（第9题）（第10题）
10.同学们用如图所示电路探究“电功率与电流的关系”。以下观点不正确的是( )
A.实验要选取规格不同的灯泡 B.实验中两灯并联控制了灯两端电压相同
C.将滑动变阻器串联在干路中可完成实验 D.将题中并联电路改为串联电路也可以完成实验
额定电压3.8Ｖ的小灯泡Ｌ与滑动变阻器R串联后接在电源上（如图所示）。闭合开关S后，当滑片P在a端时，灯泡消耗的功率P0＝1.6Ｗ；当滑片P在中 点时，滑动变阻器消耗的功率为P1；当滑片P在b端时，滑动变阻器消耗的功率为 P2，电流表的示数I＝0.1A。已知P1∶P2＝32∶35，灯丝电阻不随温度变 化。则下列结果正确的是
A.电源电压为4.5V B.小灯泡的灯丝电阻为30Ω
C.滑动变阻器最大阻值为20Ω D.小灯泡消耗的最小功率为0.1W
（第11题）（第12题）
12.如图，电源电压保持不变，闭合开关S，调节滑动变阻器滑片P，当电压表的示数为2.5V时，灯泡L正常发光，此时电流表的示数为0.3A，则下列判断正确的是
Ａ．电源电压是2.5Ｖ Ｂ．灯泡Ｌ的额定功率是0.75Ｗ
Ｃ．滑片P向右滑动时，灯泡L可能被烧毁 Ｄ．滑片Ｐ向右滑动时，电流表示数减小，电压表示数增大
13.甲、乙两定值电阻的电压与电流的图像如图所示，则甲、乙两电阻的阻值之比R甲：R乙= ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙= 。
（第13题）（第14题）
14.安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有规格分别为“250V 6A”、“250V 16A”的两种开关。为了安全和实用，应选用规格为_______的开关和图中______(选填“甲”或“乙”)插座。
15.如图所示，电源电压不变，灯L标有“6V，6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是 Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为 Ω。
（第15题）（第17题）
16.某家用电能表上标有“220V 10(20)A”等字样，表明这个电能表应该在______V 的电路中使用，该家庭电路干路上允许通过的最大电流是________A。
17.如图所示为手机的电池，****mAh 看不清了，但发现了4.07Wh字样（如图甲）。此电池在充满电时贮存的电能为 J。电极处略有凹陷（如图乙），可以在一定程度上防止与硬币、钥匙等金属物体接触引起 从而损坏电池。
18.电阻R1和R2各自的电压与电流的关系如图所示．
(1)电阻R1的阻值为 Ω
(2)如果把R1和R2两个电阻并联成图所示电路时，电压表读数3 V．电阻R1和R2在 l min内消耗的电能之和是 J．
(3)如果将电阻R1和R2串联，接在4V的电源两端时，电阻R2的电功率是 W 。（第18题）
19.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电源为2节干电池。
(1)根据图甲所示电路图，用笔画线代替导线将图乙中的电路连接完整。

(2)正确连接电路后，闭合开关，灯泡不亮。当移动滑动变阻器的滑片，发现小灯泡忽灭忽亮。造成这种现象的原因可能是：______ 。
(3)排除电路的故障后，闭合开关，移动滑片，测得如下所示的三组数据。当电压表的示数为2.5V时，电流表示数如图丙所示，请把电流表的示数填入下列表格中。
实验次数 1 2 3
电压表示数/V 2 2.5 3
电流表/A 0.34 0.44
小灯泡的亮度 暗 亮 很亮

分析上表，可以发现小灯泡亮度是变化的，小灯泡的亮度是由 (选填“实际功率”或“额定功率”)决定的。
(4)本实验测多组数据与测量物体长度时测多组数据的目的 (选填“相同”或“不相同”)，本实验测多组数据的目的是 。
20.在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A”、“50Ω，5A”，的滑动变阻器．电源电压6V。
⑴本次实验中应选择规格为 的滑动变阻器；图(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要 。正确连接电路后，闭合开关前滑动变阻器的滑片应移至 端(填“A”或“B”)。


⑵闭合开关后发现电流表指针向左偏转如图(b)所示．产生故障的原因可能是
，排除故障后，调节滑片的位置，当电压表的示数2.5V时，电流表的示数如图(c)所示为 A，小灯泡的额定功率是 W。
⑶不改变这个电路，还可以完成的实验有 (写出一个即可)。
21.灯泡的额定电压为6V，正常发光时，通过它的电流为0.6A，假设灯泡电阻不变。求：
(1)灯泡的电阻。
(2)灯泡两端电压为3V时，通过灯丝的电流。
(3)灯泡的额定功率。









22.（泉州）如图所示的电路中，R0为定值电阻，R为电阻箱。
(1)当R接A电路的电阻为l6Ω时．R消耗的功率为4W，适时电路中的电流是多少?
(2当R接人电路的电阻为25Ω时，R消耗的功率仍为4W，这时R两端的电压是多少?
(3)定值电阻R0为多大?







23.（泉州）小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W～2200W，
(1)小理用电磁炉将质量为2kg的水从20℃加热到100℃，消耗了0 22kw·h的电能。水吸收的热量是多少？这时电磁炉的效率是多少?
(2)小理用电磁炉煮粥。先用大火将水开，后用小火煮．这段时间电功率随时间变化如图所示。问第8分钟通过电磁的电流是多少? [水的比热是4.2×103J/(kg. ℃)，家庭电路的电压为220V]












中考科学专题复习——电功、电功率
提高训练
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 B A A A C B D A B C D B
参考答案




13. 2:1 1:2
14. 250V 16A 甲
15. 6 12
16.220 20
17.14652 短路
18.(1)15 (2)108 (3)0．2
19.⑴如图所示：

⑵滑动变阻器的滑片与线圈接触不良 ⑶0.4 实际功率 ⑷不相同 探究灯泡的电功率与电流（或电压）的关系 （或探究灯泡的亮度与实际功率的关系）
20.⑴“50Ω，5A” 断开 A 如图所示：

⑵电流表正负接线柱接反了 0.24 0.6
⑶测小灯泡的电阻等
21.⑴
⑵
⑶
22.(1)I1= (P/R1)1/2=(4W/16Ω) 1/2=0.5A
(2)U2= (PR2)1/2=(4W×) 1/2=10V
(3)U1= (PR1)1/2=(4W×16Ω) 1/2=8V
I2= (P/R2)1/2=(4W/25Ω) 1/2=0.4A
ROI1+UI=R0I2+U2即0.5A×+8V=0.4A×RO+10V
解得RO=20Ω
23.(1)Q =cm△t=4.2×103J/(kg. ℃) ×2kg×(100℃-20℃)=6.72×105 J
W=0. 22kw·h=7.92×105 J
∩= Q/ W=6.72×105 J/7.92×105 J=84.8%
(2)由图知，第8分钟P=800W
I=P/U=800W/220V=3.6A
